男装原型与女装原型有所不同，它只设有上衣原型中的前后衣片原型，而没有袖子部分的原型和下装（裤子）原型。这是因为在男装中，袖子的造型并不像女装那样富于变化。因此，在男装中不同类型的服装，其袖子都是直接进行结构制图的。男装的裤子也是如此。
男装上衣原型制作
男装上衣原型起初只是为了设计西服的结构纸样而设立的，如它的前后领窝、肩线及袖窿等，这些部位都是按照西服结构纸样的要求而制作的。因此，男装上衣原型在结构制图上比女装原型要精致一些。当然，男装原型虽然是按西服结构纸样的要求而制作的，但它并不只局限于制作西服的结构纸样。因为它本身也是一个服装结构的基本型，它也可以像女装上衣原型一样，利用它制作出各种合体程度不一的服装结构纸样。如衬衫纸样、西服纸样、休闲装纸样、大衣纸样等。
男装原型制图也是以人体上半身的胸围尺寸和背长尺寸为依据，并追加一定的松量进行制作的。而其他部位的尺寸，如前后领窝、肩宽、胸宽与背宽、袖窿深等均是按胸围尺寸的一定比例定出的。男装按着装习惯是左门襟压在右门襟上的。因此，在结构纸样制图时是以左边人体为基础的，即前中心线朝向左边，这正好与女装相反。
1. 男装上衣原型制图的参考尺寸
背长42.5cm 胸围92cm（这是以男性人体170/92A的号型规格为标准参考尺寸）

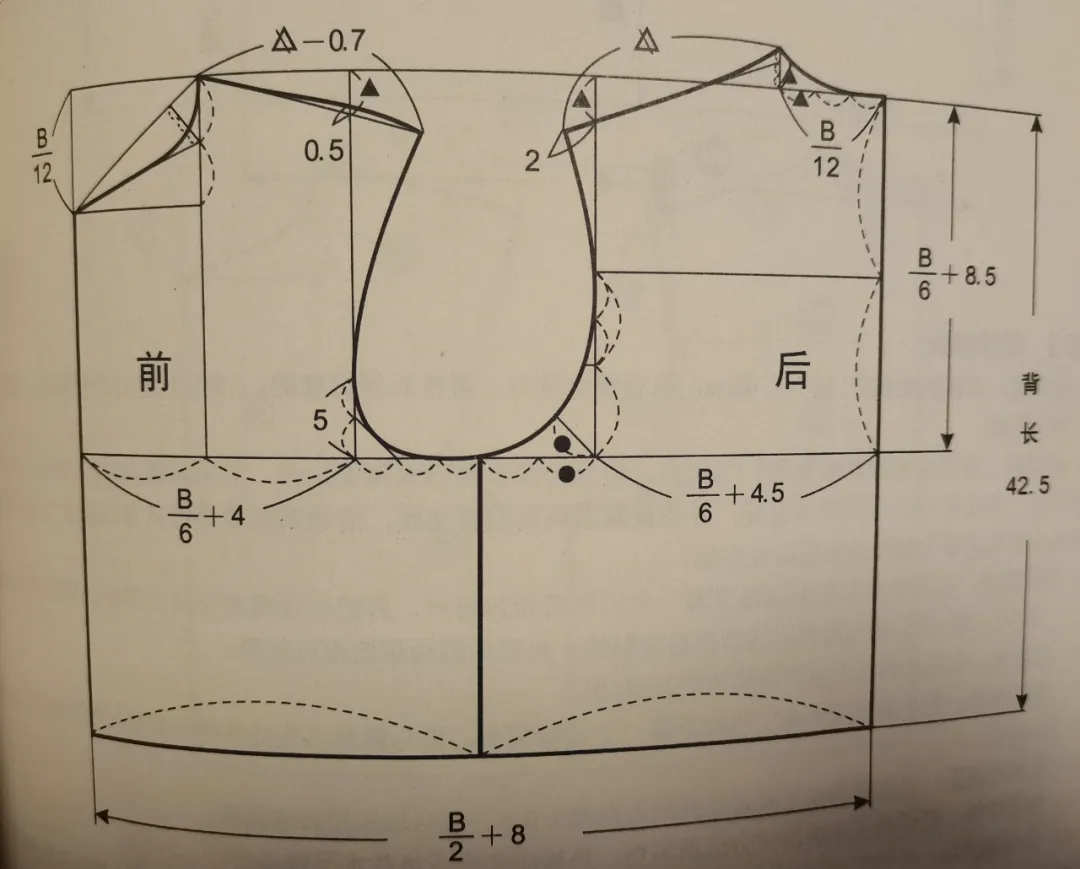

2. 男装上衣原型制图的步骤说明（分二步）

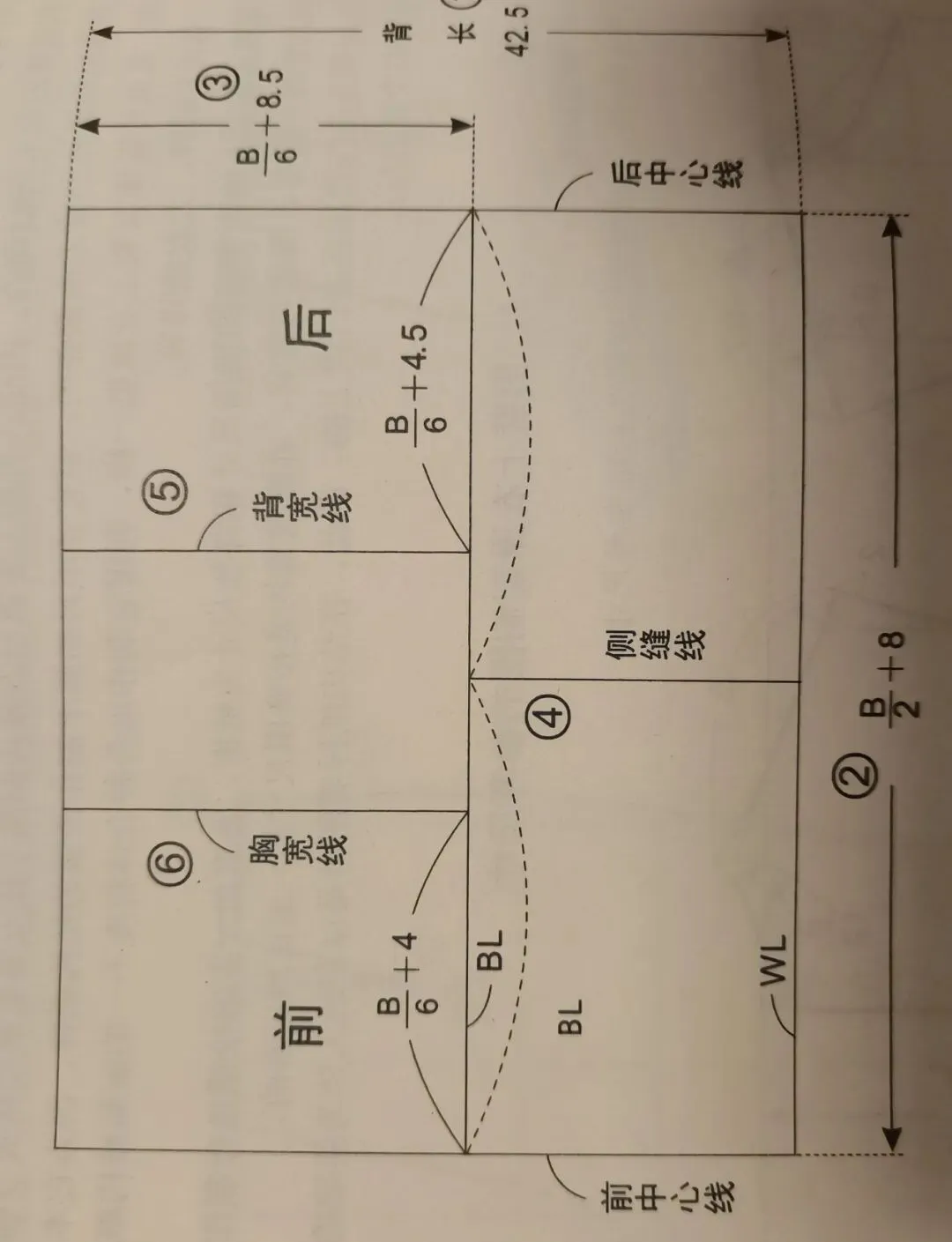

【第一步】作基础线
1. 背长线：42.5cm，作垂线。
2. 胸围宽：按B/2+8cm（松量）=54cm，然后以(1)和(2)作一长方形。
3. 胸围线：由上端线往下按B/6+8.5cm（调节数）=23.8cm画水平线，这也是袖窿深线。
4. 侧缝线：在胸围线上分两等份取中点，再作垂线至腰围线画出。
5. 背宽线：按B/6+4.5cm（调节数）=19.8cm由后中心线量出，再由上端线作垂线至胸围线画出。
6. 胸宽线：按B/6+4cm（调节数）=19.3cm由前中心线量出，再由上端线作垂线至胸围线画出。

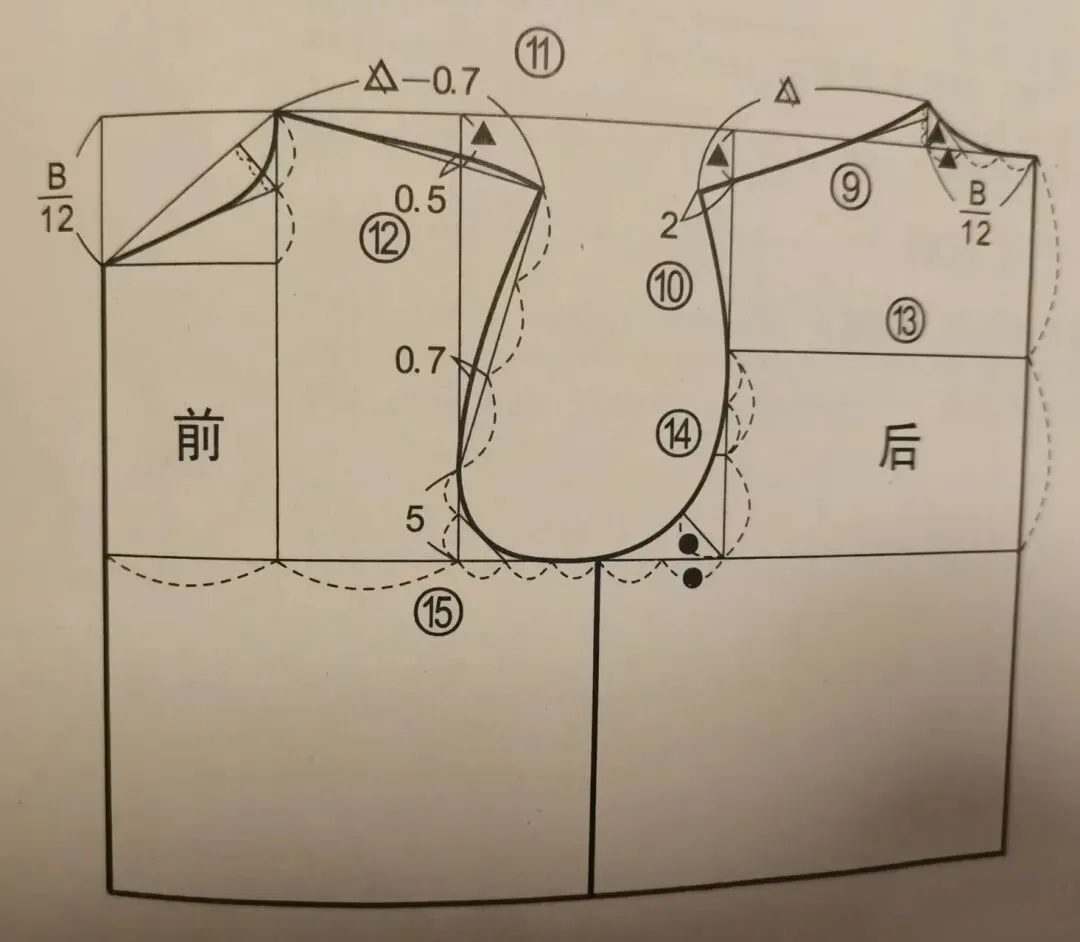

【第二步】画轮廓线
7. 后领窝：后领窝宽按B/12=7.66cm，由后颈点量出，再按后领窝宽的1/3往上定出后领窝高。最后按图画顺后领窝弧线。
8. 前领窝：前领窝宽按前胸宽的1/2定出，前领窝深参照后领窝宽定出。前领窝斜按领口深的1/2由前颈点连线画出。再由前颈点与侧颈点连线，并作领窝斜高点的直角线，前领窝弧线再经直角线的2/3处如图画顺（这种领窝结构是专为制作西服领而设定的）。9. 后肩斜线：在背宽线上由上端线下落一个后领窝高为肩斜，再把后领窝高分成三等份，然后由上端点（侧颈点）下落1/3，再如图与肩斜连线画出后肩斜线。最后如图画顺侧颈点起翘。
10. 后肩宽：在后肩斜线上由背宽线放出2cm定出。11. 前肩斜线：先在胸宽线上由上端线下落一个后领窝高，再与侧颈点连线并向下延长。前肩线长按后肩线长-0.7cm定出。
12. 前肩线修正：先把前肩线在胸宽线处向上凸起0.5cm，最后如图用弧线画顺。
13. 背宽横线：把后颈点至胸围线分成两等份，再按图在中点处作水平线画出。
14. 后袖窿弧线：先把后袖窿宽分成两等份，再作后袖窿的分角线，并取1/2后袖窿宽，如图按图画顺后袖窿弧线。
15. 前袖窿弧线：先在胸宽线上由胸围线的交点往上5cm定点，并与前肩端点连线，再在下2/3处进0.7cm定点。然后把前袖窿宽分成三等份，并在靠近胸宽线的1/3处与胸宽线往上5cm的1/2处连线。最后以这些定点和连线为依据画顺前袖窿弧线。
