西门子1200PLC学习笔记(16)共享嵌套深度、循环中断

八十一、嵌套深度（1200的）

是指可从OB调用功能（FC）或者功能块（FB）等程序代码块的深度。

（1）从程序循环OB或启动OB开始调用FC和FB等程序代码块，嵌套深度为16层。

（2）从延时中断，循环中断、硬件中断，事件错误中断，或诊断错误中断OB开始调用FC和FB等程序代码块，嵌套深度为4层。

OB1和OB100嵌套深度为16层，其他的为4层。

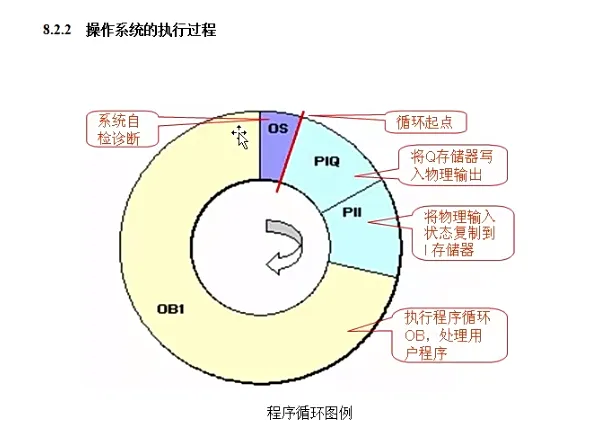

八十二、立即输入和立即输出。不受到程序循环图例制约。一旦有信号。我们就要采集。一旦有输出，马上就输出。还有些特殊的，比如说高速脉冲。系统启动脉冲。

八十三、program cycle程序循环

startup  启动

Time delay interrupt时间延时中断

Cyclic interrupt  循环中断

Hardware interrupt  硬件中断

Time error interrupt时间错误中断

Diagnostic error interrupt诊断错误中断

Pull or plug of modules 移或插入一个已组态模块

DC，DC,DC。分别是供电，输入，输出。

八十四、PLC_1不包括组态的保护等级plc不包含组态的保护等级意思是没有组态的保护项目等级记录

八十五、1、先选择PLC，然后选择通讯模块，和AI模块。

2、做好以后，程序块，添加新块.startup  ob100

接下来，做一个循环中断。

什么叫循环中断？循环中断OB在经过一段固定的时间间隔后执行相应的中断OB的程序。

八十六、循环中断哪几个OB块？30到38

S7-1200最多支持4个循环中断OB。在创建循环中断OB时设定固定的间隔扫描时间。

循环中断OB的编号必须为30~38，或者大于等于123。

在CPU运行期间，可以使用“SET_CINT"指令重新设置循环中断的间隔扫描时间，相移时间；同时还可以使用”QRY_CINT"指令查询循环中断的状态。

八十七、中断程序不能被调用。

200里边有一个全局开放中断。但是开放中断，不是调用中断程序。

中断程序只能由中断事件触发。当中断事件发生时，自动执行中断程序。

你可以关联中断事件和中断子程序进行关联，但是绝对不能调用。

Cycle time是OB1的时间，循环时间。

八十八、扫描周期与程序大小有关。 看这个参数,可以到“在线和诊断”中,看cpu周期,这个是一个相对的变量数据。一般在10ms,具体看实际的程序块大小和指令的调用情况。
