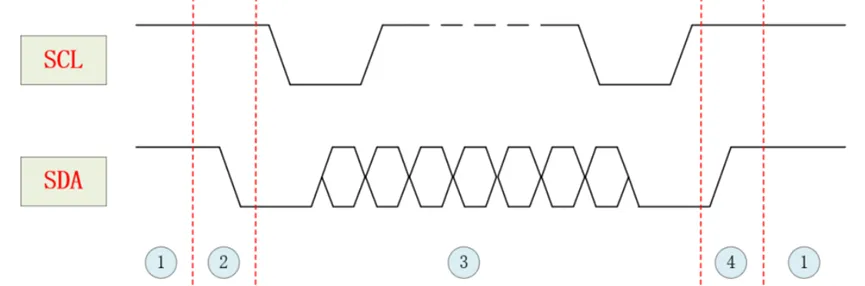

1 整体时序图

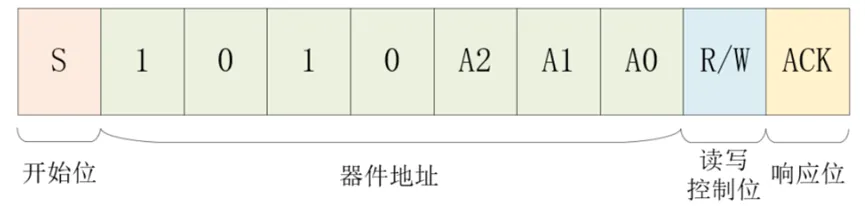

2 器件地址
多个I2C设备挂载到同一个总线上，由于每个设备都有各自的地址，所以主机可以和任意设备进行通讯；

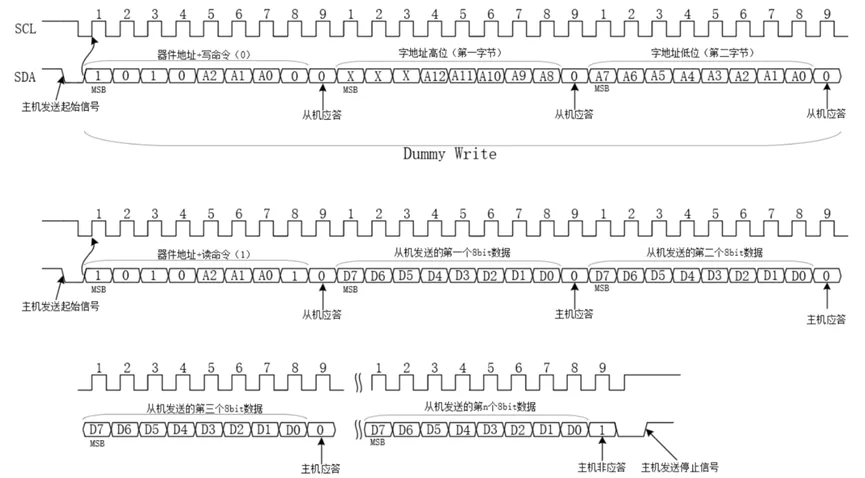

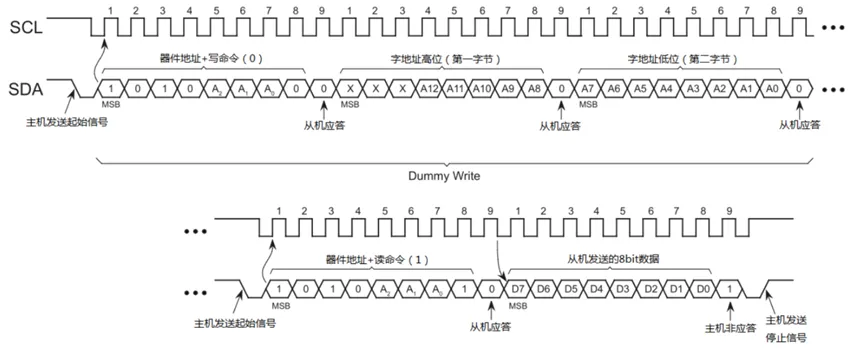

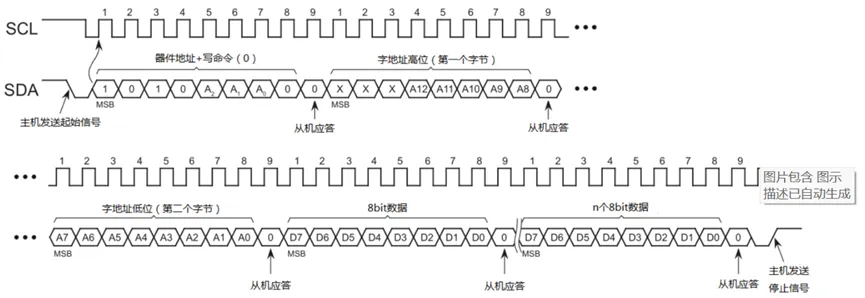

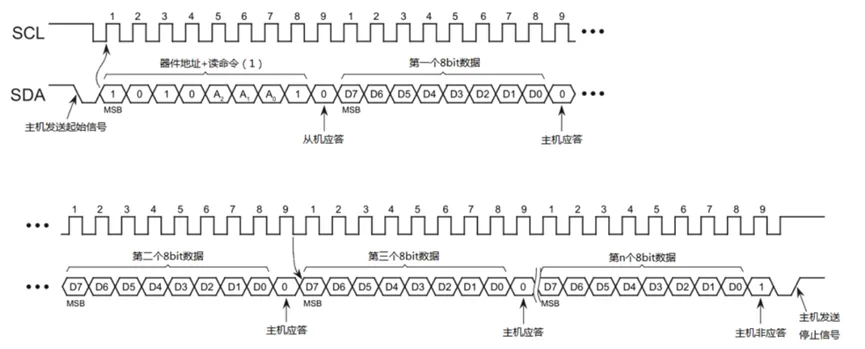

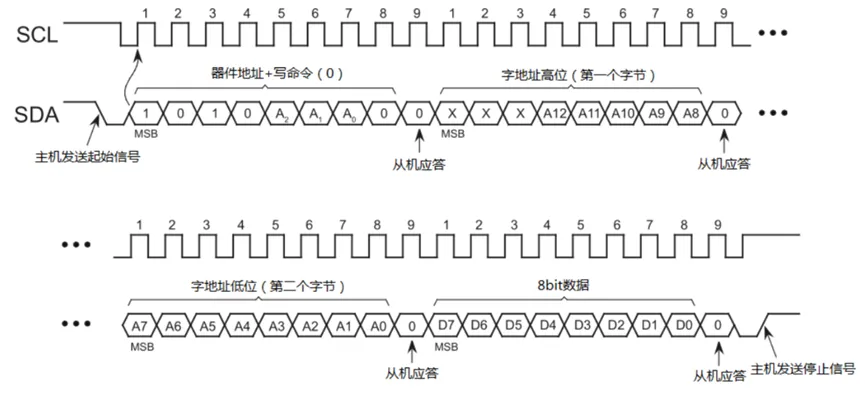

其中高4位是芯片固有的，不可更改，低3位（A2~A0）通常是芯片的管脚，可以通过上下拉设置不同的地址；I2C通讯时，除了需要器件地址外，还需要存储地址（通常是一个字节，有的E2PROM存储空间稍大，就是2个字节）；在第9个SCK高电平之前，从机将SDA拉低，并在该时钟的高电平期间保持低；这就是从机发出的ACK信号，用于告诉主机自己接收正确；在第9个SCK高电平之前，主机将SDA拉低，并在该时钟的高电平期间保持低；这就是主机发出的ACK信号，用于告诉从机自己接收正确；时钟线SCL为高电平期间（High），数据线SDA由低电平向高电平变化（上升沿）表示终止信号；如果字地址是一个字节，则只需发送一个字地址；注意：写入的数据是一个字节；I2C器件在读写操作后，内部的地址指针自动加一；所以当前地址读是指在一次读或写操作后发起读操作。通过Dummy Write（虚写操作），使地址指针指向虚写操作中字地址的位置，然后再进行当前地址读；
