学习12.10.4（下）章内容

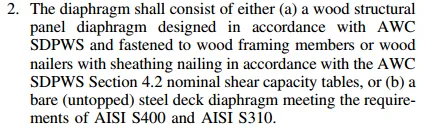

书接上回，我们总结了可以使用12.10.4简化设计的限制条件：

本期开始拆解，12.10.4.2如何设计：这节规定了diaphragm、chords和collectors必须在两个正交方向设计，抵抗平面内的地震设计力。通过提高diaphragm的设计力来适应柔性隔板的动力特性。

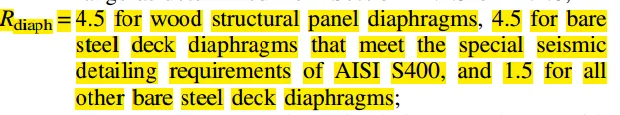

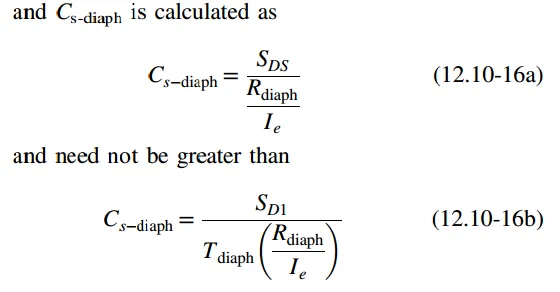

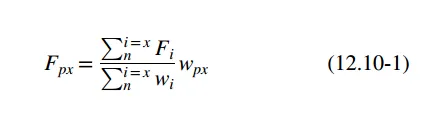

12.10.4.2.1：设计地震力，本小节可以对比12.10.1.常规方法来看，12.10.1的荷载大小很大程度上取决于你上面还有多少楼层，而12.10.4在源头就没有这个情况，因为是单层，响应谱的思路类似于ELF:V=Cs×W，通过柔性楼盖专用的参数R_diaph、T_diaph，周期是基于隔板跨度的假周期，常规方法也可以计算柔性隔板的影响，但是要通过12.10.3节的内容精细计算，而本节就是完全不同于常规方法的独属于柔性隔板的简化方法，从柔性隔板本身的动力特性入手：

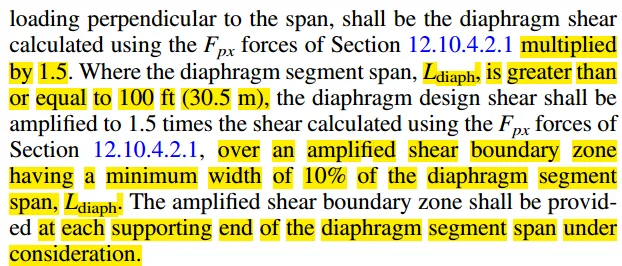

12.10.4.2.2隔板剪力计算，本节考虑柔性隔板在端部可能存在较大的剪力集中，当跨度不超过30.5m时，对整个柔性隔板整体放大剪力，当跨度超过30.5的时候，只对10%跨度的边缘区域放大剪力，不是叠加多放大的意思，其实就是短跨隔板，由于整体变形相对均匀，可以整体放大，但是长跨隔板会出现靠近竖向构件（支座处）的地方剪力较大，中间区域较小的情况，所以只放大端部区域。

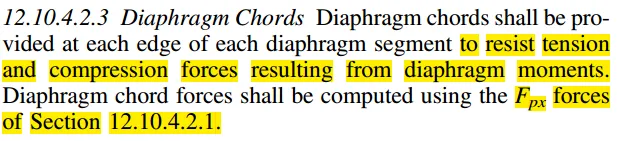

12.10.4.2.3diaphragm chords就是隔板四周能够抵抗楼板受弯产生的拉力和压力。这有着强制的布置要求，无论是整体隔板的edge还是划分矩形板的edge，都要设置，而且不能中断，否则无法传递荷载。

很多设计人员还是无法分清楚chords和collectors，乍一看我也看了挺久，其实在本节会比之前更清晰能分辨，最简单的就是数学位置关系的不同，chords是平行于我们竖向抗力体系的，比如你剪力墙，chords是平行于抗侧力体系（举例剪力墙），而collectors是垂直于抗侧力体系，或者说是从隔板内部指向剪力墙。如果从重要性看，collectors是用来传递荷载的重要构件，解决力的传递路径问题；而相比之下chords则是用来固定柔性隔板的“收边件”，解决的是隔板自身的强度问题。

12.10.4.4给出了collectors的受力原理，其实就是上文我写的那样。

12.10.4.2.5隔板的挠度，和前几段一样，首先规定里使用Fpx（12.10.4.2.1）的荷载计算，然后就是定义了不同材料类型的隔板的位移放大系数C_d-diaph：挠度的计算需要查阅材料的规范确定。

12.10.4.2.6本节最后的内容是如何修正楼盖的抗震设计，本文提及在使用12.10.4进行隔板设计时，有两条footnote不需要考虑，一条是Table 12.2-1b，另一条是section 12.3.3.5，让我们仔细看看说了啥：

12.2-1b的意思是屋面是柔性隔板，如果超强系数超过2.5可以允许减小0.5，这条不适用于使用12.10.4章节计算的单层柔性隔板，我理解的意思就是在计算Ω_0-diaph的时候，不采取这条进行折减，互成体系的抗侧力构件的Ω也不采取这条进行折减。

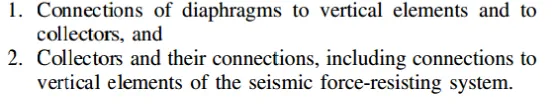

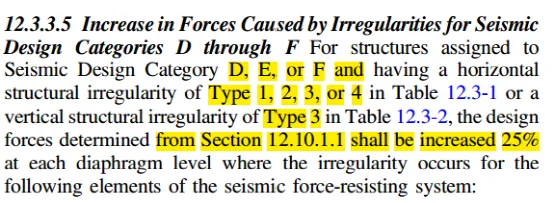

12.3.3.5其实就是豁免了存在截图中不规则的情况下，如果是通过12.10.4的单层柔性结构可以在计算时不进行25%的设计力增大。

本期完~
