一、教学目标任务：
了解并掌握电工仪表的结构、原理及使用要求。
二、学习难点：
接地电阻测试仪、电能表、指针式万用表、数字式万用表等电工仪表的使用要求
三、学习重点：
接地电阻测试仪、电能表、指针式万用表、数字式万用表等电工仪表的基本结构、工作原理
各种接地装置的接地电阻应当定期测量，以检查其可靠性。一般应当在雨季前或者其他土壤最干燥的季节测量，雨天一般不应测量接地电阻；雷雨天不得测量防雷装置的接地电阻。
接地电阻测量仪又叫接地电阻表，是一种专门直接测量各种接地装置的接地电阻值的仪表。
接地电阻测量仪基本原理
手摇发电机输出的电流经互感器TA的一次侧→接地E→大地→电流探针→发电机
当电流流入大地后，经接地体向四周散开。离接地体越远，电流的密度越小。
一般到20m处时，电流密度为零。
测量方法：
(1）测量前应将被测接地体与其他接地体分开，以保证测量的正确性。应尽可能被测接地与电力网分开。这样有利于测量的安全，也有利于消除杂散电流引起的误差，还能防止将测量电压反馈到与被测接地体连接的其他导体上引起事故。
（2）测量前应检查仪表、连接线和辅助电极是否完好，并做机械调零。必要时做一下短路试验，以检验仪表的误差。
(3）测量电极间的连线应避免与邻近的高压架空线路平行，以防止感应电压的危险。测量电极的排列应避免与地下金属管道平行，以保证测量结果的真实性。
（4）必须正确选定测量电极的位置。如测量电极位置选择不当，会产生很大的测量误差，而且土壤电阻率越高，测量误差越大。令电流极与被测接地体之间的距离为Ic，电压级与被测接地体之间的距离为Ip。为了得到比较准确的测量结果，对于占地面积较大的网络接地体，可取Ic为接地网对角线长度的2-3倍，取Ip=0.5~0.61c；对于集中埋设的小型复合接地体，可取1c=80m、lp=20m；对于单管垂直接地体，可取1c=40m、1p=20m。
（5）接好线后，将仪表水平放置，选择适当的倍率，以提高测量精度。
（6）测量时，摇把的转速应由慢至快，至120r/min左右时调节电位器；摇把转速应均匀、稳定，不要时快时慢；调节平衡后应将转速由快至慢，逐渐停止下来。
时表箱底部对地面的垂直距离一般为1.7~1.9m，若上下两列布置，上列表箱对地面高度不应超过2.1m。
(3）接线时应注意分清接线端子及其首尾端；三相电度表应按正相序接线；经电流互感器接线者极性必须正确；电压线圈连接线应采用1.5mm2铜芯绝缘导线，电流线圈连接线直接接入应采用与线路导电能力相当的铜芯绝缘导线；若经电流互感器接入应采用2.5mm2铜芯绝缘导线。互感器的二次线圈和外壳应当接地。
(4）凡经互感器接入的电度表，其读数要乘以互感器的变比才是实际读数值。
万用表：又称多用表、三用表，是一个带有整流器的磁电式仪表。
是一种多功能、多量程的测量仪表，可以测量直流电压、直流电流、交流电压和电阻。
优点：操作简单、携带方便

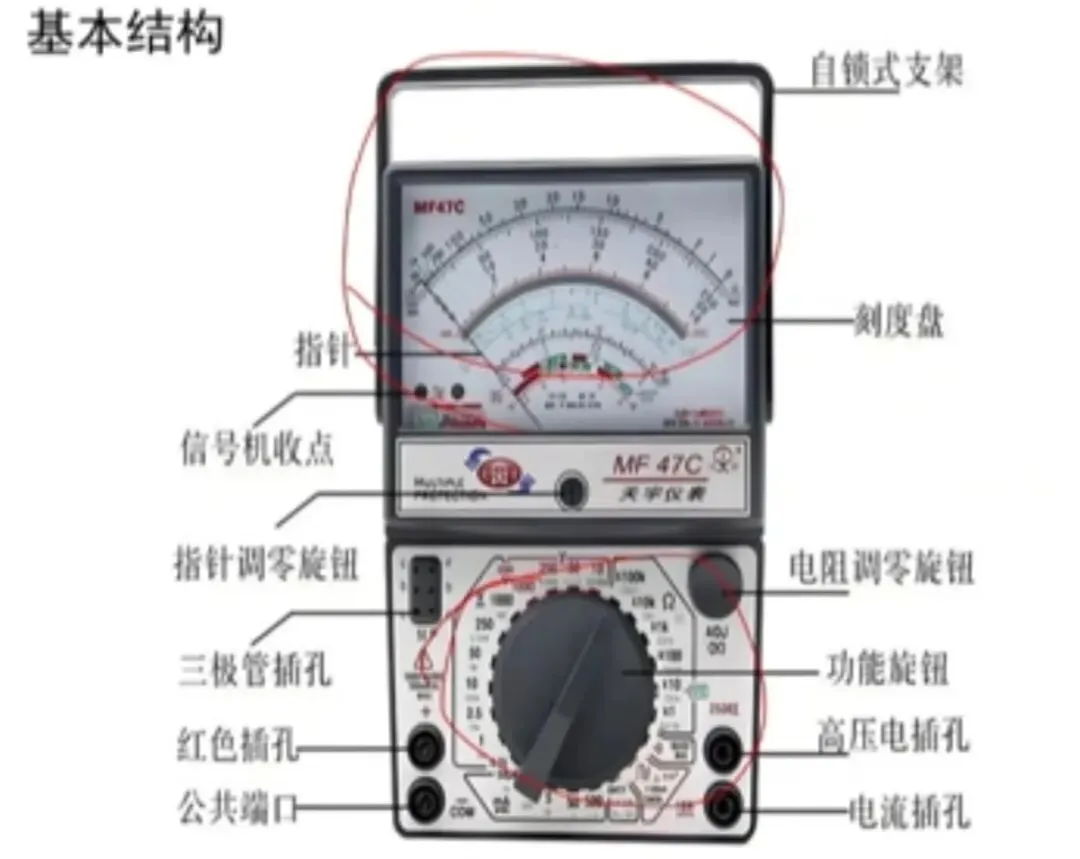

万用表由表头、测量电路及转换开关三个主要部分组成。
1、表头是一只磁电式仪表，用
以指示被测量的数值。
2、测量电路将不同被测电量经
过处理后送入表头进行测量。
3、选择各种不同的测量电路，
满足不同测量要求。
指针式万用表的使用：
①测量前应首先检查表壳、笔线是否完好无损，表针有无变形，是否稳定在正常位置，然后根据被测对象正确地选择表笔的插孔位置。
②根据被测对象的属性（如电压、电流、电阻等），将转换开关拨到相应的挡位。
③测量电阻前，应将两表笔短接，用调零旋钮将表针调至零位，调不到零位时，必须更新电池。
④严禁用电阻档带电测量电阻，否则极易烧坏万用表或发生触电事故。
⑤用电阻档检测半导体元件时，一般应使用Rx1k挡或Rx100挡，通常不得使用高阻挡。
⑥严禁用电阻挡直接测量微安计、检流计、标准电池等仪器仪表的内阻。
⑦测量过程中，人身不得触及表笔的金属部分和与之相连接的导电部分（特别是被测对象电压较高或被测阻值较大时），以保证人身安全和测量的准确性。
⑧测量时应选择合适的量程，无法估计被测量大小时，将量程置于最高档，然后逐步向低量程档位转换。
⑨万用表使用完毕后，要将转换开关放至空挡或变流电压的最高档，长时间不用的表要将表内电池取出，防治旧电池产生漏液损坏电池座的触片。

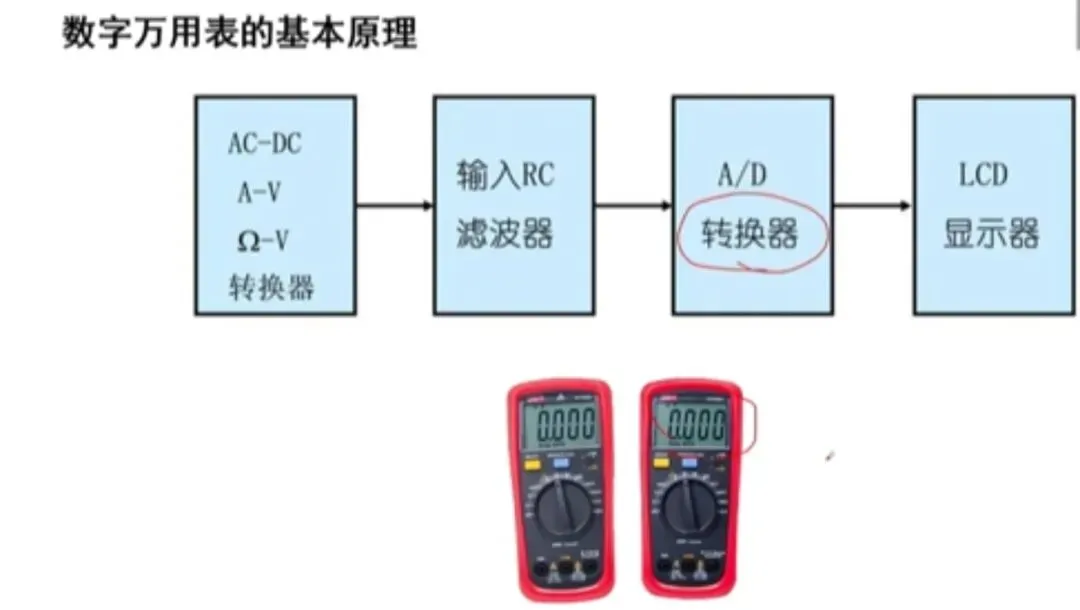

数字万用表的使用
①使用前，需阅读万用表说明书，熟悉电源开关、量程开关、插孔等的作用及使用要求。
②打开电源（置于“ON”）。
③测交/直流电压：将量程开关拨至ACV/DCV合适量程，红表笔插V/Q孔、黑表笔插 COM
孔，表笔并联到被测部位，显示屏显示读数。
④测交/直流电流：量程开关拨至ACV/DCA合适量程，<200mA时红表笔插mA孔、>200mA
时插 10A（或20A）孔，黑表笔插COM孔，表笔串联进被测电路；测直流量时自动显示极性。
⑤测电阻：量程开关拨至Q合适量程，红表笔插V/Ω孔、黑表笔插COM孔；若显示“1”
说明超量程，需选更高量程。注意：红表笔接内部电源正极、黑表笔接负极（与指针式相反），
测晶体管、电解电容等极性元器件时需留意表笔极性。
电工仪表基本结构、工作原理及使用要求
接地测时避雨，电极定位精准
电表接线辨极，安装垂直稳固
万用选档先查，测阻务必调零
操作全程断电，用完归位保妥
