孟哥《840Dsl调试维护课》学习笔记(第三篇)
- 2026-01-09 11:36:49
这是我跟着易工学《840Dsl PLC课》的第三篇学习笔记！
易工这节课讲了四个核心知识点，还补充了实用的操作技巧，跟着他学不只是记死知识，更能get到工作里能用的干货。
我把易工补充的指针寻址也整理到这里了，算第五个知识点，跟大家说说我的理解～
一、核心知识点整理
（一）中间变量（M区）
其实中间变量就是M区的那些变量，比如M0.0、MB0、MW0、MD0这些，对应的不同数据类型。
这里有个关键注意点：M区变量一断电就会自动清零，所以不能用来存需要长期保留的数据，比如生产计数这些，要是存到M区，一断电数据就没了，白忙活！另外，PLC的脉冲时钟也用的是M区。

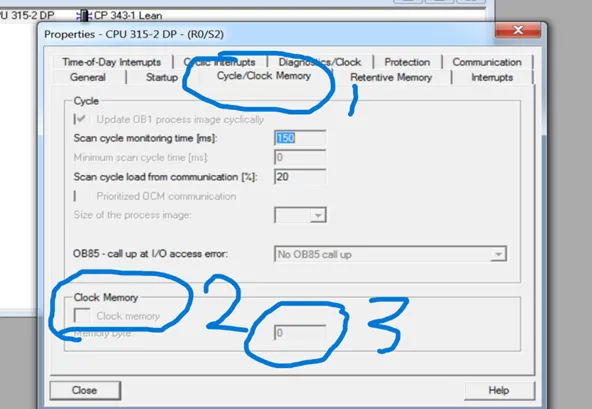

调用脉冲时钟的方法我记熟了：在硬件组态主界面右键CPU属性，弹出的对话框里选第一个图标，然后勾选第二个标记的地方，第三个地方填数字几，脉冲时钟就从M几开始。比如我填3，那M3.0、M3.1这些就是脉冲时钟点了。
这个知识点用在哪呢？我理解M区就是PLC里的“临时工作台”，比如平时做程序逻辑判断的时候，需要一个中间过渡的信号，就可以用M区变量。
比如控制一个气缸伸缩，中间需要一个延时触发的信号，就可以用M0.0当这个过渡信号；还有脉冲时钟的应用，比如想让某个指示灯每隔1秒闪一次，就可以调用M区的脉冲时钟，直接用对应的M点触发指示灯，不用自己写延时程序，省事儿多了。
（二）寻址的概念
易工讲寻址，其实就是对I区（输入区）、Q区（输出区）、M区这些地址做读写操作。我感觉这就是PLC的基本功，就像我们用手机要找APP一样，PLC要控制外部设备、读取传感器信号，都得通过寻址找到对应的地址才行。
用在哪呢？太基础也太常用了！
比如我要读取一个按钮的信号，这个按钮接在I0.0，那PLC就通过寻址找到I0.0，读取它的通断状态；然后要控制一个继电器动作，就通过寻址找到Q0.0，给它输出一个信号，这就是寻址最基础的应用，不管是简单程序还是复杂程序，都离不开这个。
（三）进制和数位
易工讲了三种常用进制，还特意说了缩写，记下来在PLC里转换的时候特别方便：
[BIN]二进制（逢二进一）、
[DEC]十进制（逢十进一）、
[HEX]十六进制（逢十六进一）。
这里要重点记十六进制，0-15不是全用数字表示，0-9是数字，10-15对应A-F，A是10、B是11、C是12、D是13、E是14、F是15，千万别记混了。
这个知识点用在哪呢？编程的时候经常要转换进制啊！比如有时候监控程序，看到的是十六进制的数值，得转换成十进制才能看懂实际是多少；还有写程序的时候，比如设置定时器的时间、计数器的设定值，可能需要用不同进制输入，记牢这些进制规则，才能准确操作，不犯错。
（四）变量类型的使用
变量类型就那么几种，位、字节、双字、整数、双整数、浮点数这些，但用途挺广的。
这里要注意，不同的表达方式可能对应同一个数据类型，比如MW是一个区域，数据的宽度，这里可以存放int这样的整数。
易工还领着我们练了些计算，LAD（梯形图）大部分PLC都通用，STL（语句表）稍微有点区别。
比如一个加法的STL程序：
L MW0
L 10
+I
T MW10。
我给大家解释下，L是装载，就是把MW0里的数据装到累加器1里，再把10装进去，做整数加法，最后把结果传到MW10里。
减法、乘法、除法写法差不多，就改一下运算符号，关键是同一个运算里的数据类型得一样，不然会出错。
这个知识点用在哪呢？只要涉及到数据计算的程序都得用啊！比如生产线上的产量统计，每生产一个产品就加1，这就需要用整数加法；还有比如计算物料的重量、长度，可能需要用到浮点数运算，不同的应用场景选对应的变量类型，程序才能正常运行。
（五）间接寻址（易工直播讲的）
间接寻址分16位和32位两种，16位的简单点，32位的稍微难一点，不过学会了很实用。
先说说16位寻址，它的起始数和目标数是一样的，用法很简单，比如程序里写
OPN DB(MW0)
A DBX0.0
A DBX0.1，
意思就是在当前块里打开一个DB块，具体打开哪个，就看MW0里的数值是多少。
比如MW0里是32，那就是打开DB32，后面的A DBX0.0其实就是A DB32.DBX0.0，这么写就是为了省事，不用重复写DB块编号。

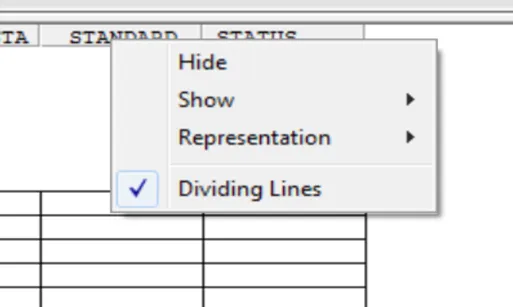

还有个注意点，监控程序的时候，状态表里STANDARD栏的数不一定是十进制，可能是十六进制；STA栏右键可以用hide隐藏不需要的，用show添加要显示的；Representation是用来切换进制的，比如十进制和十六进制互相转换。
16位寻址还能用在定时器T、计数器C这些地方。

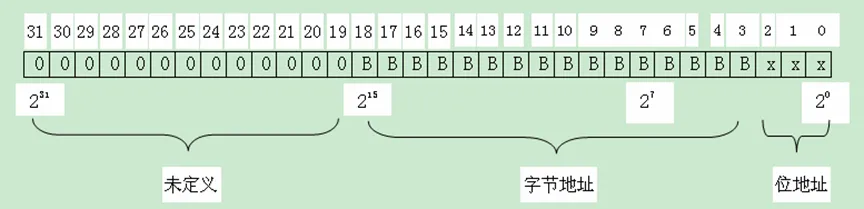

再说说32位指针寻址，主要用在I、Q、M、L这些区域，用双字表示。这是32位指针的示意图，分三个区域：0-2位是位地址，一般用不上,如果要访问为 ，能用上；3-18位是字节地址，这是重点；19-31位未定义，不用管。
32位寻址有两种用法，一种是用P#，看到P#就知道是32位指针标志，比如
L P#400.0、
T MD100，
就是把400.0这个地址装载到MD100里。
另一种用法比如
L MW[MD10]
L 1
+I
T MW20，
要是MD10里放的是3200，那MW[MD10]就是MW400，程序就变成了L MW400、L 1、I+、=MW20。关键是3200怎么变成400的，我记了个方法：把3200转直接除以8就行，得出来400，就是字节地址。如果有余数，那余数就是位。
这里还要记一个LOOP循环指令，用法是判断后面的数是不是1，不是1就减1再循环，直到变成0，程序再往下执行。
这个知识点用在哪呢？比如需要批量处理数据的时候，用间接寻址能省很多事！比如有10个DB块，每个DB块里的结构都一样，要对每个DB块里的相同地址做相同的逻辑判断，用16位间接寻址，改一下MW里的数值就能依次打开每个DB块，不用写10遍重复的程序；32位寻址比如批量读取I区的多个输入信号，或者批量控制Q区的多个输出，用起来都很高效。
二、超实用实操技巧（工作中直接能用！）
跟着易工学，除了知识点，还能学到这些实操技巧，太实用了，记下来分享给大家：
1. 建变量表：写程序前把所有变量都在变量表里建好，后续直接调用就行。

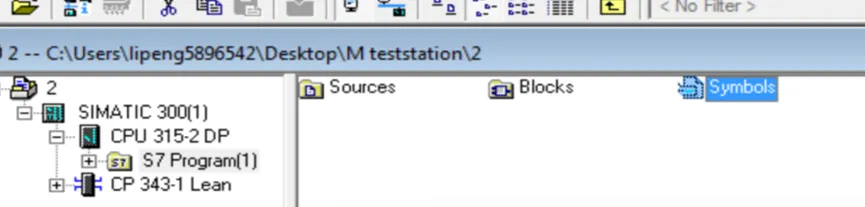

方法是在主页面点S7Program，再点Symbols，出来的表里就能建了。
我觉得这个技巧特别好，之前写程序的时候，用到变量就临时写地址，后面找起来特别麻烦，现在先建变量表，给变量起个好记的名字，比如“气缸伸缩信号”“电机运行状态”，编程效率高多了，后续查程序、改程序也方便。
2. 查看存储区占用情况：想知道哪些存储区在用、哪些没用，打开交叉参考就行，在交叉参考页面选图里标记的图标，就能看到了。
整体蓝色的是字节或整数用法占用的，带X的是单独位用的。这个在接手别人的程序，或者优化自己写的程序的时候特别有用，能避免重复占用地址，也能合理利用空闲地址。
3. STEP7软件授权激活：要是打开STEP7时提示“NO VALID LICENSE KEY FOUND THE APPLICATION WILL BE CLOSED”，就把易工百度网盘里的对应文件复制到虚拟机里打开，左侧选STEP7，右侧出来的一列全打对号，点install，再点是，最后点all就行。
之前群里有兄弟遇到过这个问题，现在记下来，以后自己遇到了也能解决。
4. 找回隐藏的项目树：编程的时候不小心把左侧项目树隐藏了，点view，再点overview，就能隐藏或显示项目树了，这个小技巧虽然简单，但刚遇到的时候还真有点慌，记下来就不用再到处找了。
三、易工总结
孟哥，这篇笔记整理得非常扎实！能看出来你对课程是真的跟着我认真学、仔细思考了，不仅把五个核心知识点梳理得明明白白，还主动补充了每个知识点的应用场景，说明你不是在死记硬背，而是真的理解了、会用了。
更值得肯定的是，你没有停留在自己的舒适区，而是主动跟着课程深入学习间接寻址这种有难度的知识点，还认真整理了实操技巧，这份学习态度和努力特别可贵。
学习数控PLC就是这样，一步一个脚印，走出舒适区，才能不断突破自己。
你现在已经踏上了让自己不断成长的道路，只要这样坚持学习、坚持整理总结，一年之后再回头看，一定会发现自己有了翻天覆地的变化，专业能力会提升一大截，也会感谢现在这个努力拼搏的自己！继续加油，后面的学习之路还很长，但你已经走在了正确的方向上。
