拓扑优化是一种结构优化方法，核心目标是：在给定的设计空间内，基于预设的约束（如体积、应力）和目标（如最小化柔度 / 最大化刚度、固有频率优化），自动 “删除” 无效材料、保留有效材料，生成最优的结构形状（比如从实心块体生成轻量化的仿生结构）。
COMSOL 中拓扑优化的核心特点：
基于变密度法（SIMP 法）：用 “材料相对密度”（0 = 无材料，1 = 有材料）作为设计变量，通过求解优化问题得到密度分布，进而生成拓扑结构；

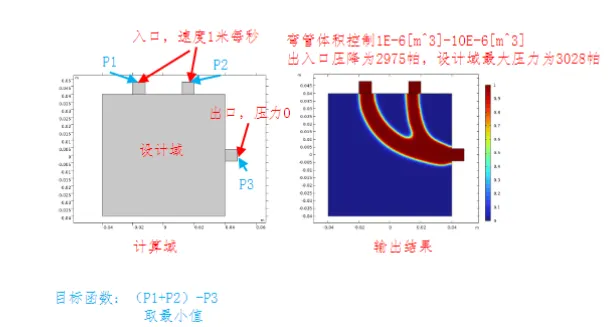

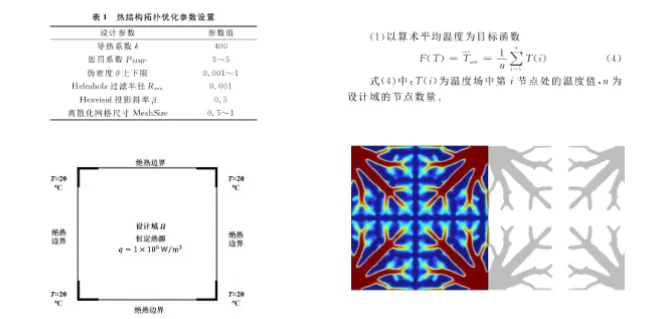

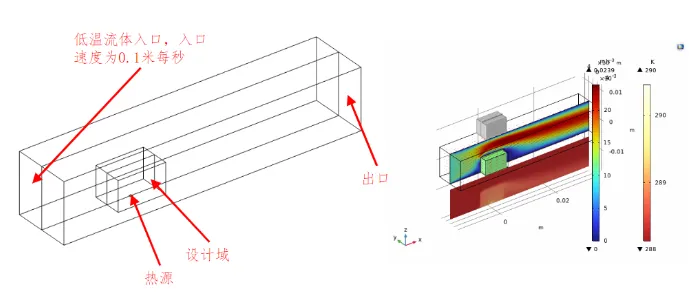

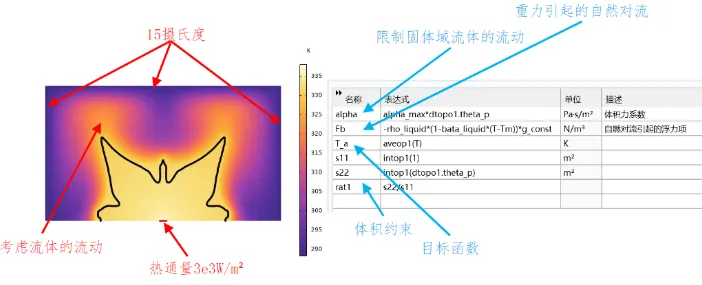

支持多物理场耦合：比如结构 - 热、结构 - 流体耦合下的拓扑优化（这是 COMSOL 的核心优势）；
集成在 “优化模块”（Optimization Module）中，需搭配结构力学等核心模块使用。
COMSOL 拓扑优化实操步骤（以 “最小化柔度（最大化刚度）” 为例）
步骤 1：基础建模（前处理）
打开 COMSOL Multiphysics，新建模型，添加「结构力学→固体力学」接口；
定义几何：
设计域：需要优化的区域（比如一个矩形块，作为拓扑优化的 “设计空间”）；
非设计域：固定约束、载荷施加的区域（需设置为 “非优化”，避免被删除）；
定义材料：为设计域赋予结构材料（如结构钢，后续优化会调整其相对密度）；
施加边界条件：
约束：比如固定某条边 / 某个面（固定约束）；
载荷：比如在目标位置施加集中力 / 均布载荷（力/压力）。
步骤 2：启用拓扑优化（核心设置）
添加「优化→拓扑优化」接口（需先加载优化模块）；
拓扑优化设置：
设计域：选择需要优化的几何域（仅设计域会参与拓扑优化）；

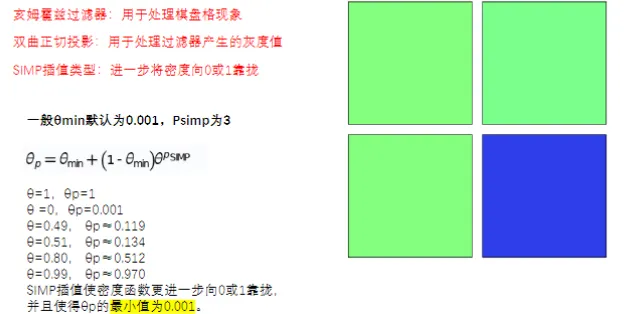

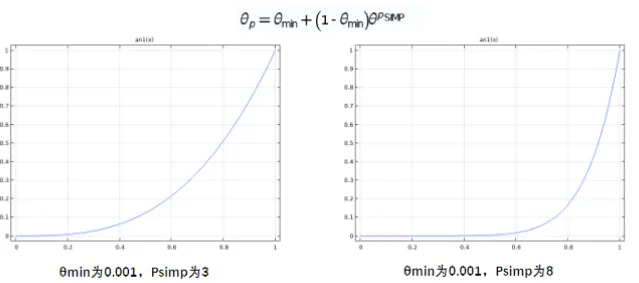

惩罚因子：设置 SIMP 法的惩罚因子（通常取 3，值越大，材料密度越趋近 0/1，结构边界越清晰）；
过滤半径：设置密度过滤半径（避免网格依赖性，通常取网格尺寸的 1.5~2 倍）。
步骤 3：定义优化目标和约束
右键「拓扑优化」→ 添加「目标函数」：
目标类型：选择 “柔度”（最小化柔度等价于最大化刚度，最常用）；
选择对应的固体力学接口。
右键「拓扑优化」→ 添加「约束」：
约束类型：选择 “体积分数”（最常用约束）；
设置体积分数上限（比如 0.3，表示优化后材料体积不超过原设计域的 30%）。
步骤 4：求解设置
右键「研究」→ 选择「优化」研究（COMSOL 会自动配置求解器）；
点击「计算」，等待求解完成（拓扑优化是迭代求解，耗时取决于模型规模）。
步骤 5：后处理（查看 / 导出结果）
查看拓扑优化结果：
切换到「结果」→ 新增「体积渲染」图；
表达式选择「拓扑优化→相对密度 (mat1.rho)」；
调整颜色范围（0 = 透明，1 = 实体），即可看到优化后的结构形状；
后处理优化：
对优化结果进行 “光顺”（比如过滤、圆角处理）；
导出几何：将相对密度 > 0.5 的区域导出为新几何，用于后续详细分析。
| | |
|---|
| | |
| | |
| 控制结构轻量化程度，值越小越轻量化，但需保证结构强度 | |
| 网格越细，结果越精准，但求解耗时越长；拓扑优化建议用结构化四边形 / 六面体网格 | |
