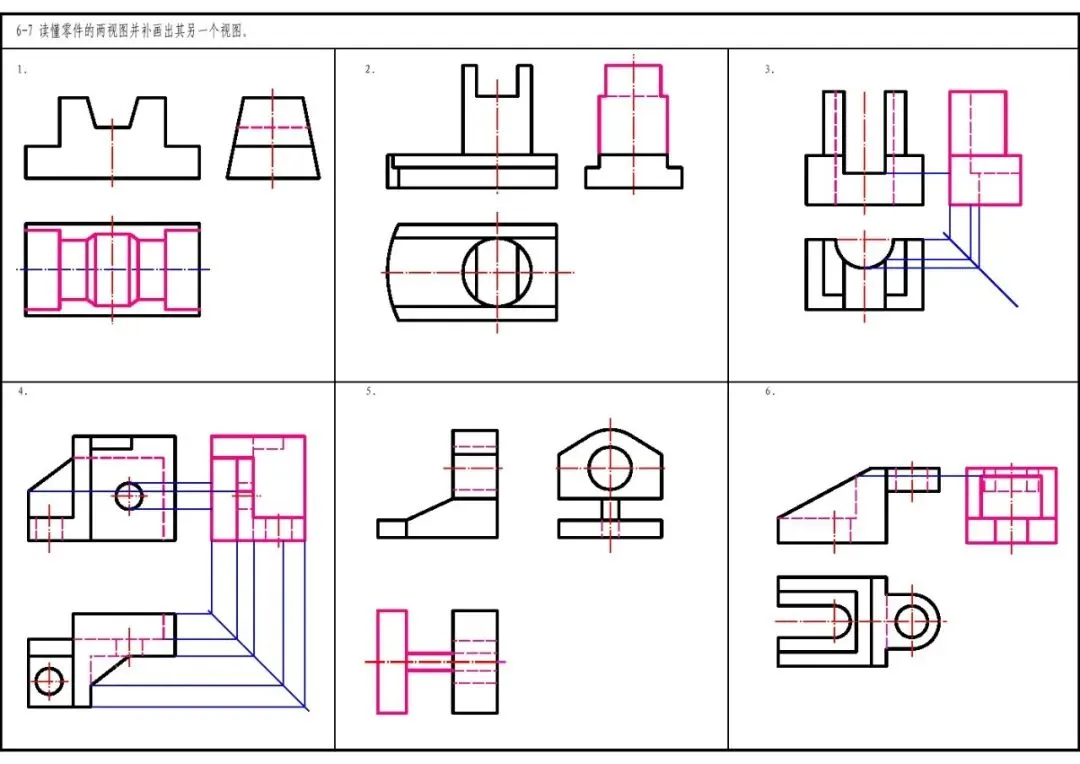

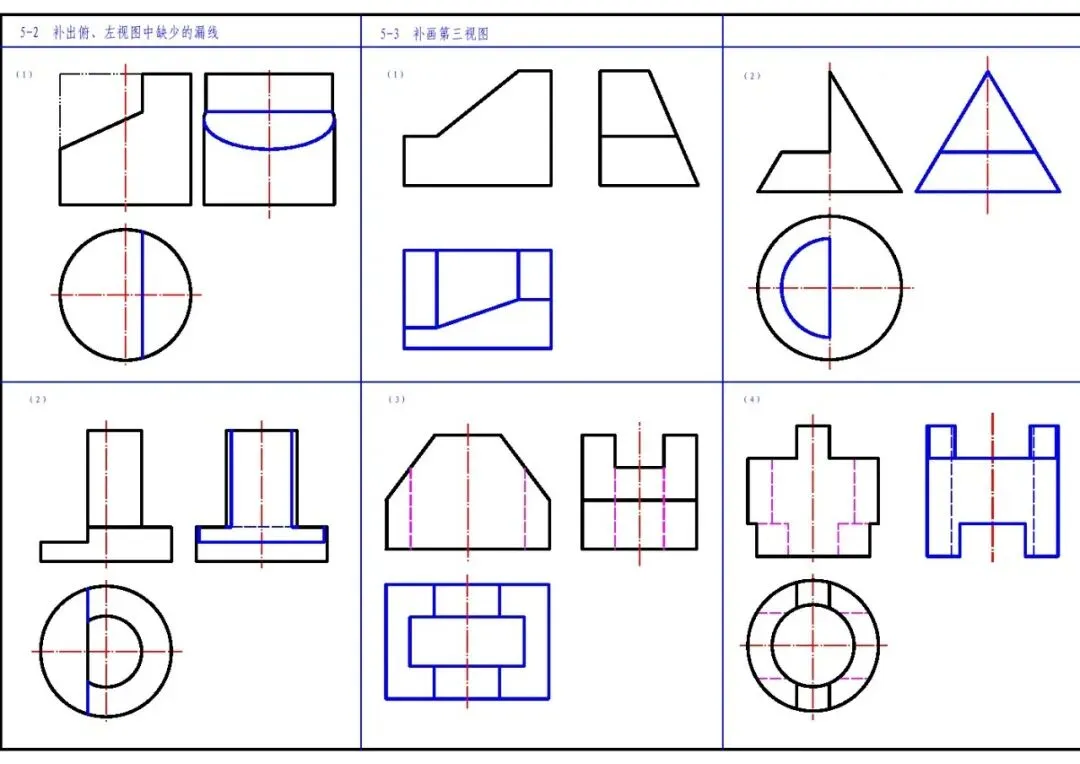

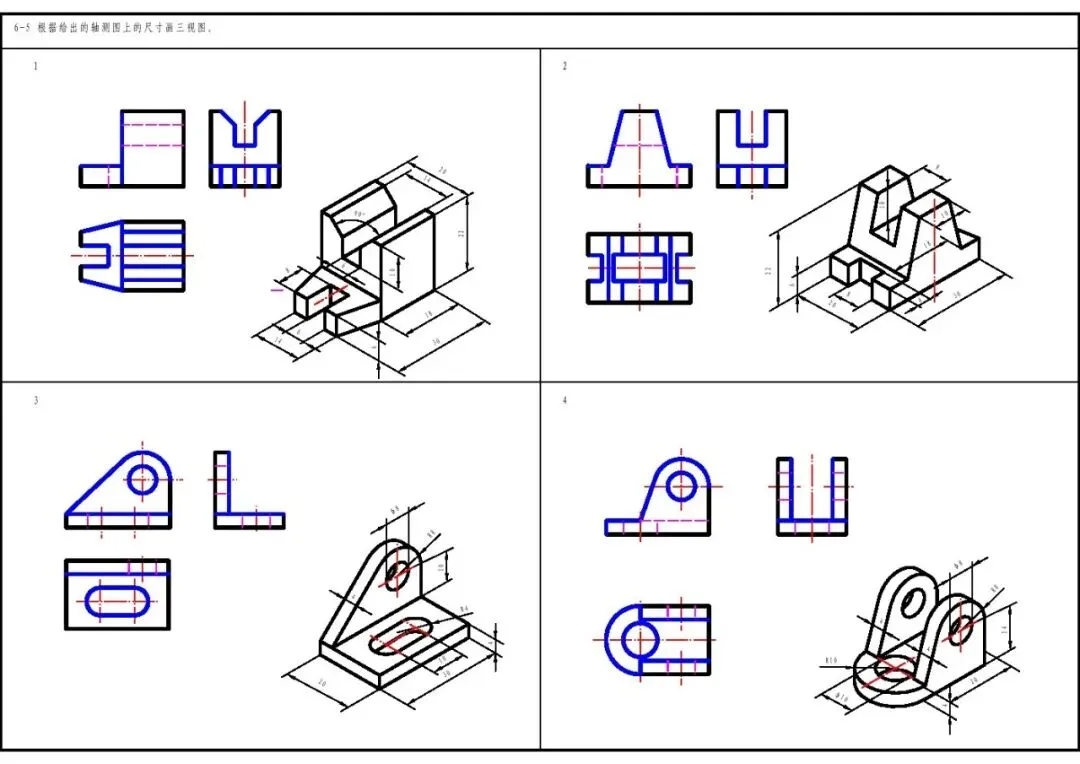

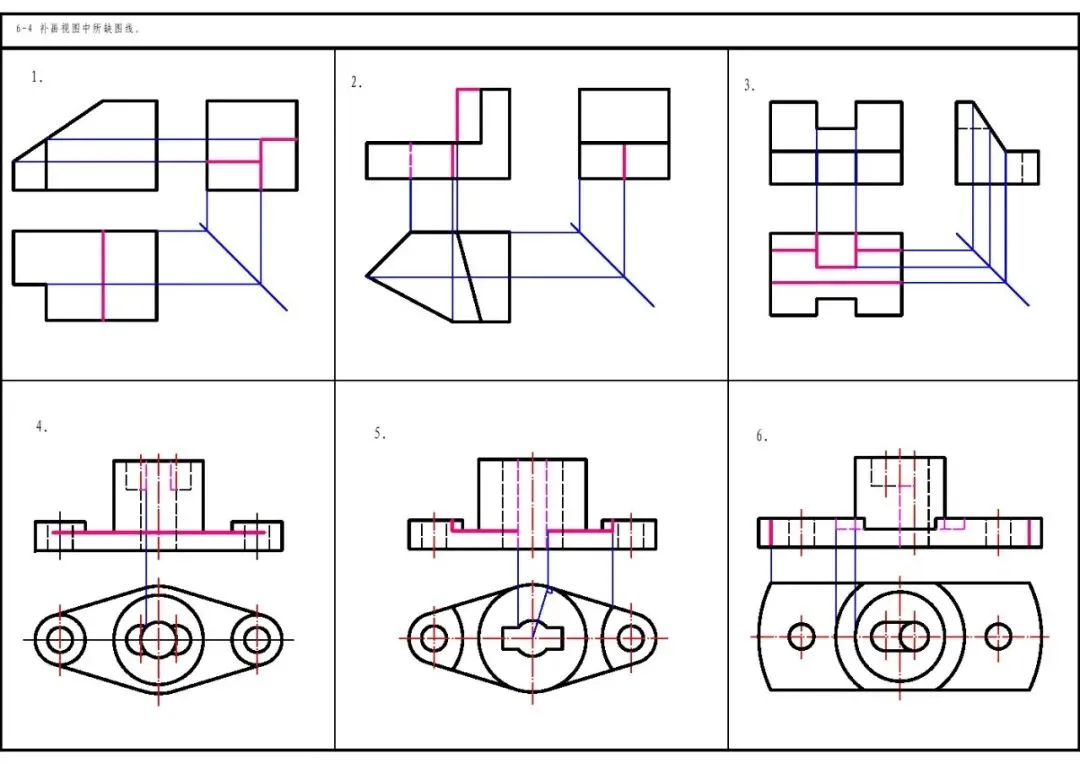

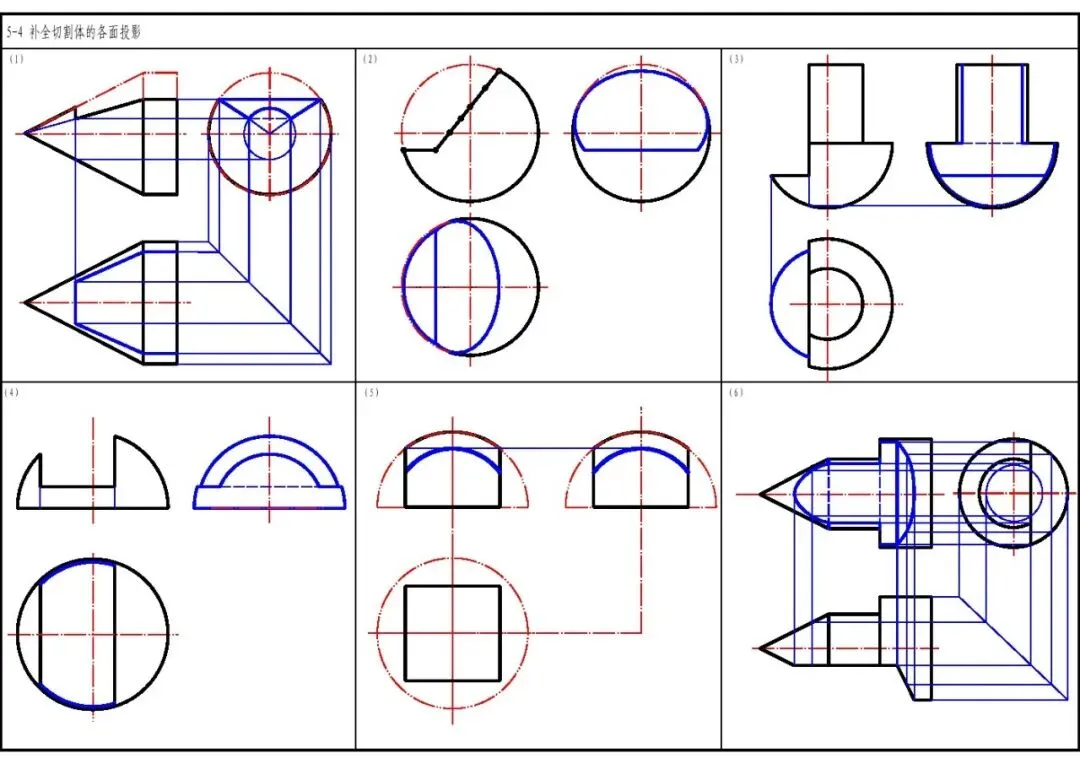

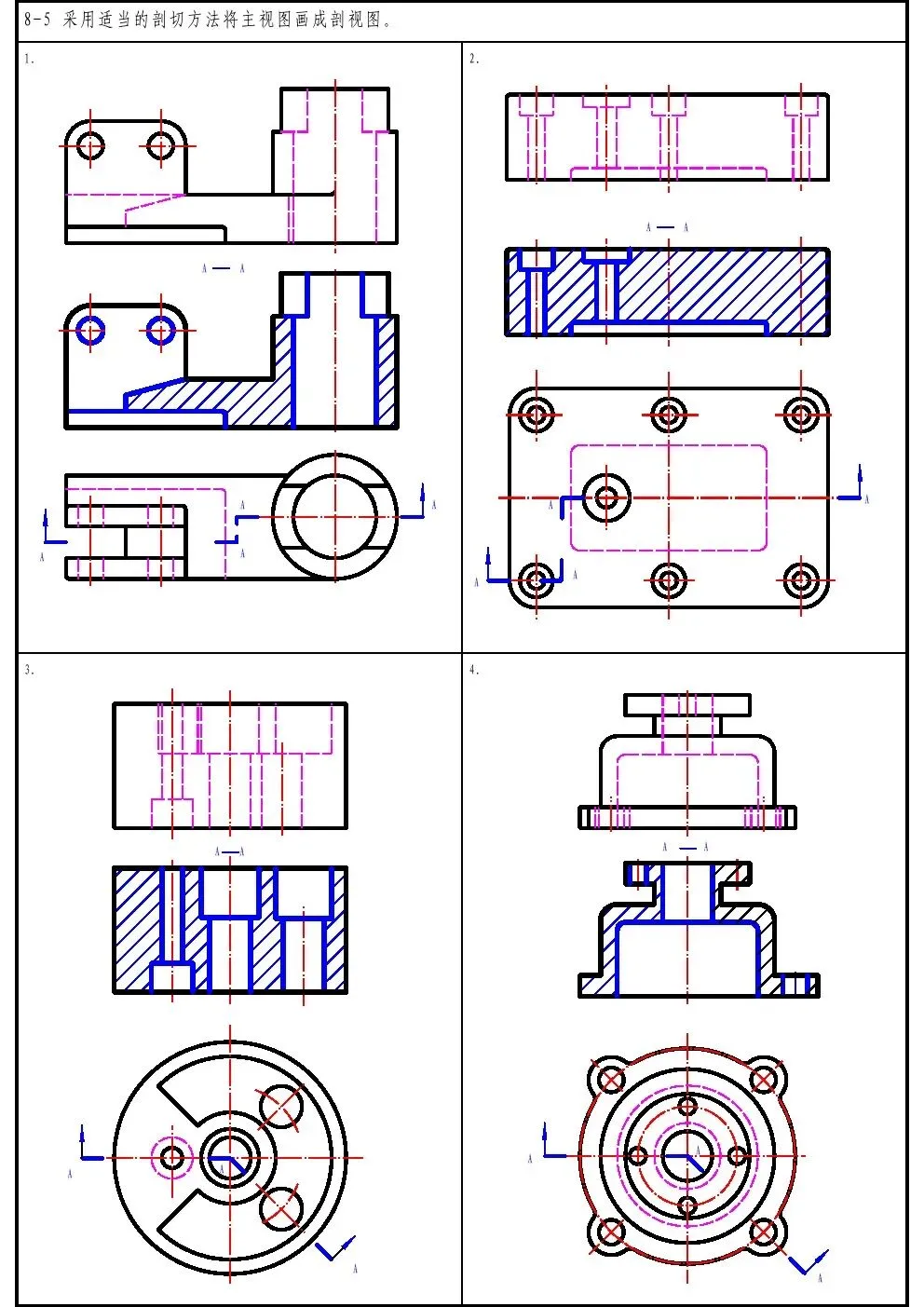

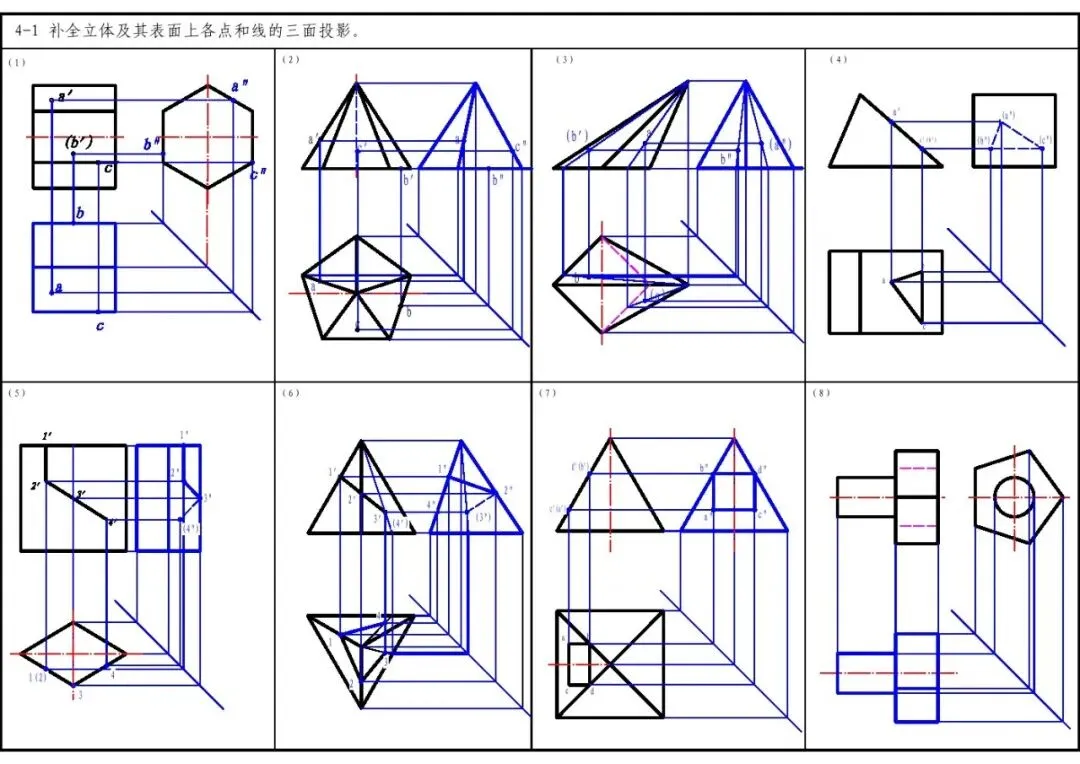

这是工程制图入门最核心的尺寸标注基础习题，下面给出完整标准答案，并附上标注规范和易错点总结，帮你彻底掌握尺寸标注的核心逻辑。

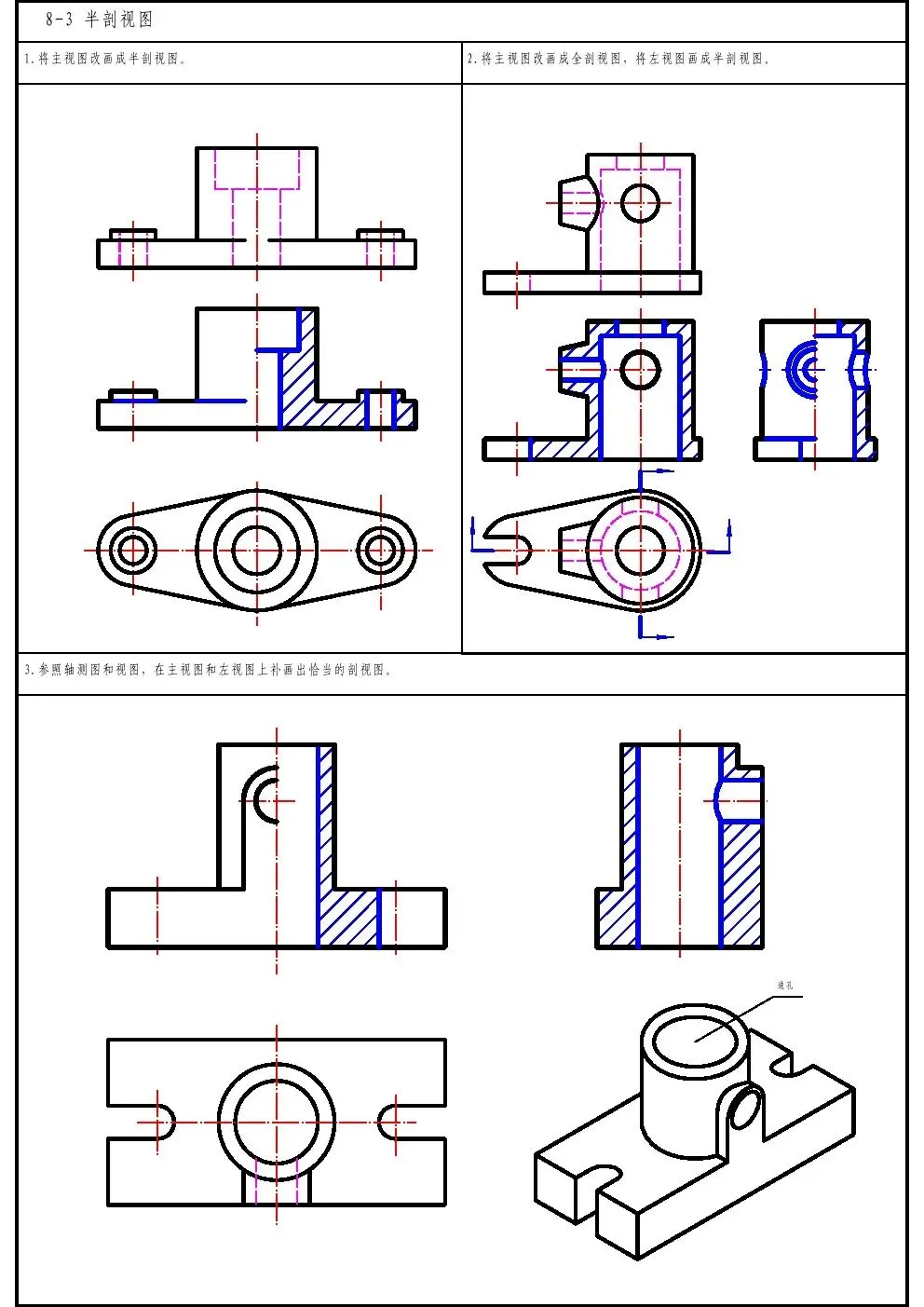

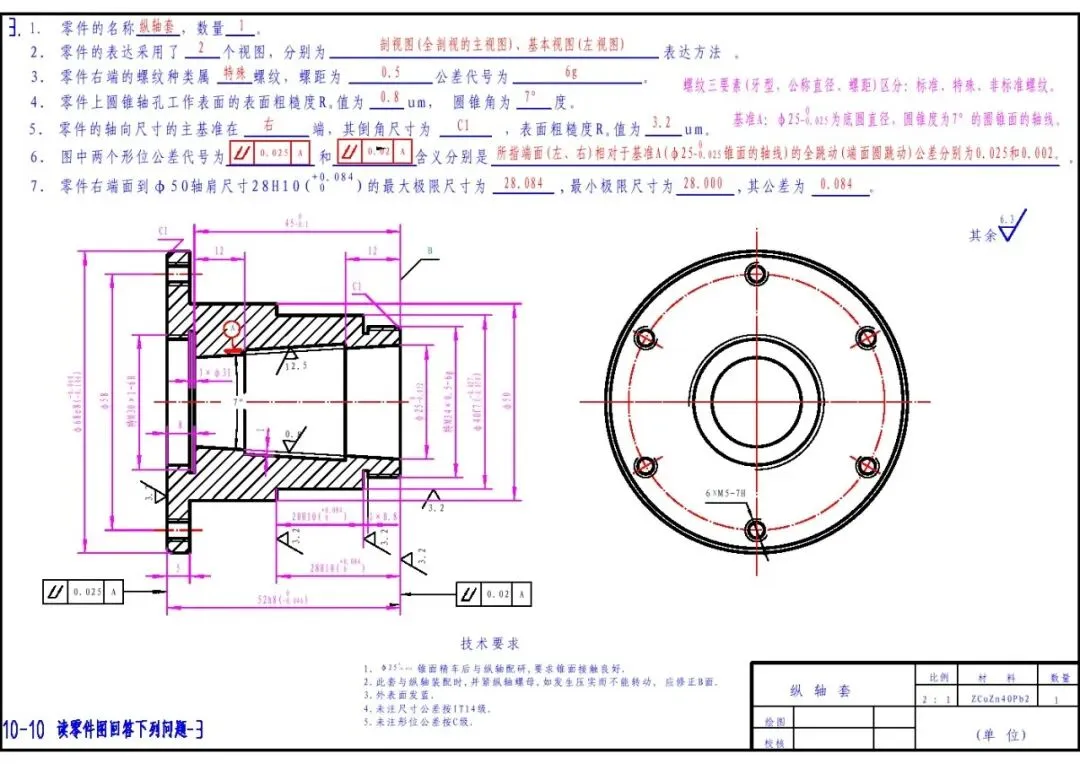

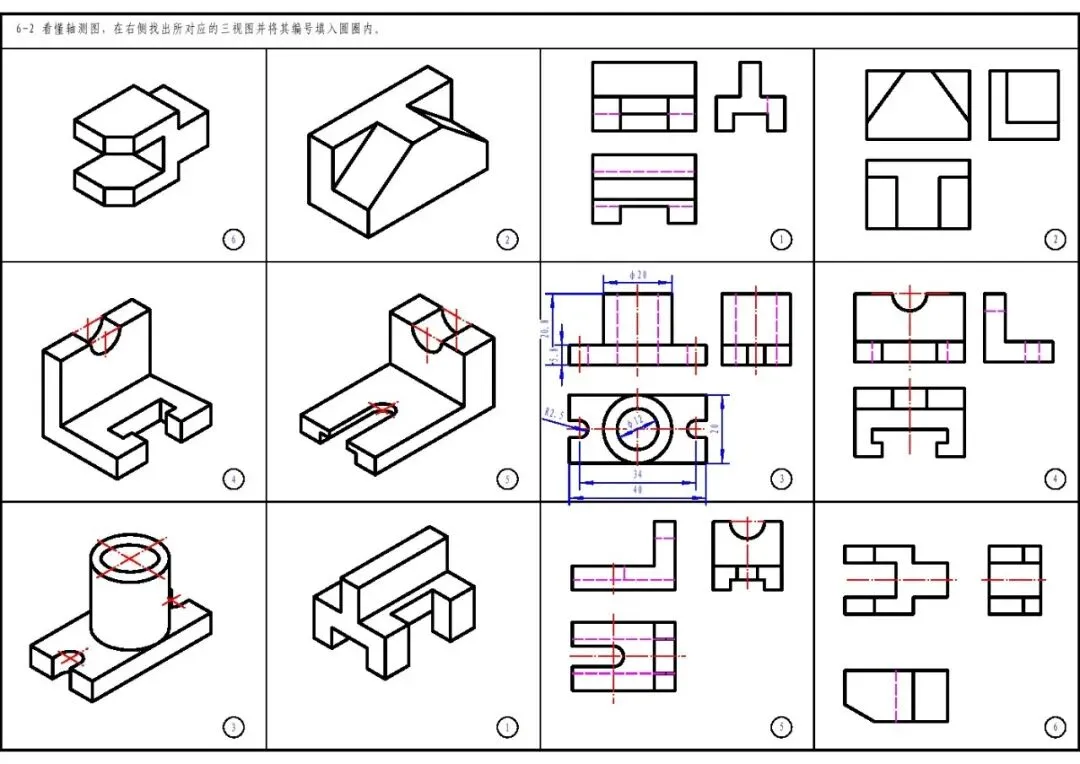

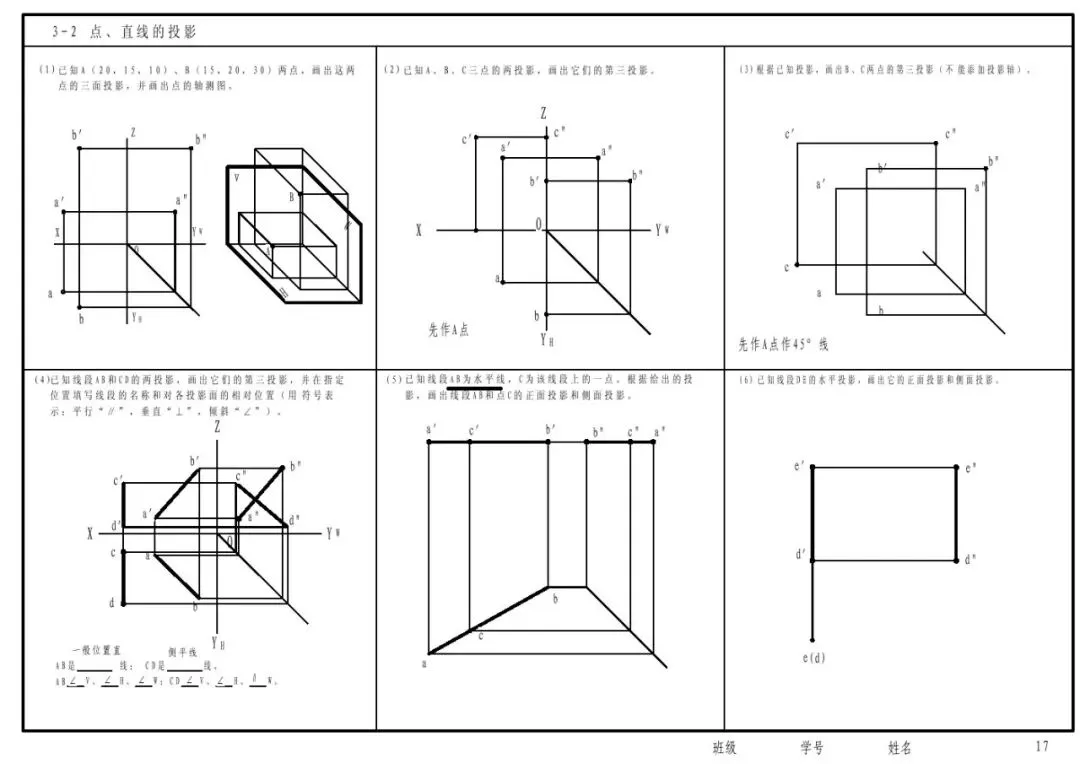

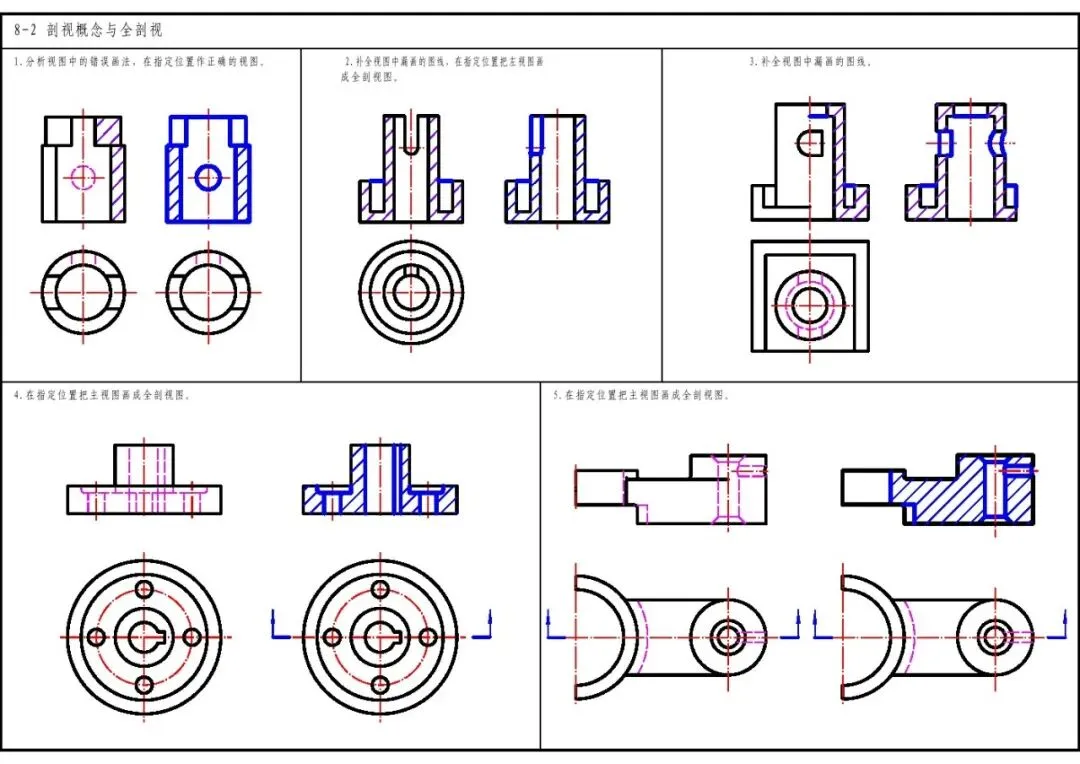

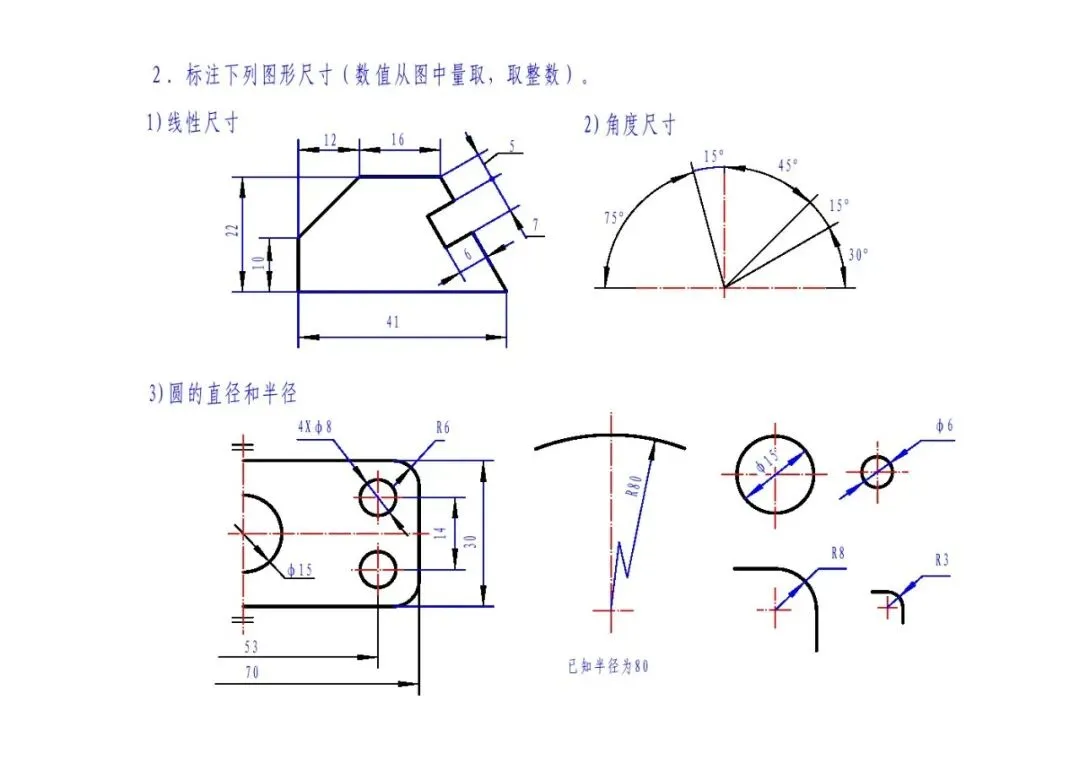

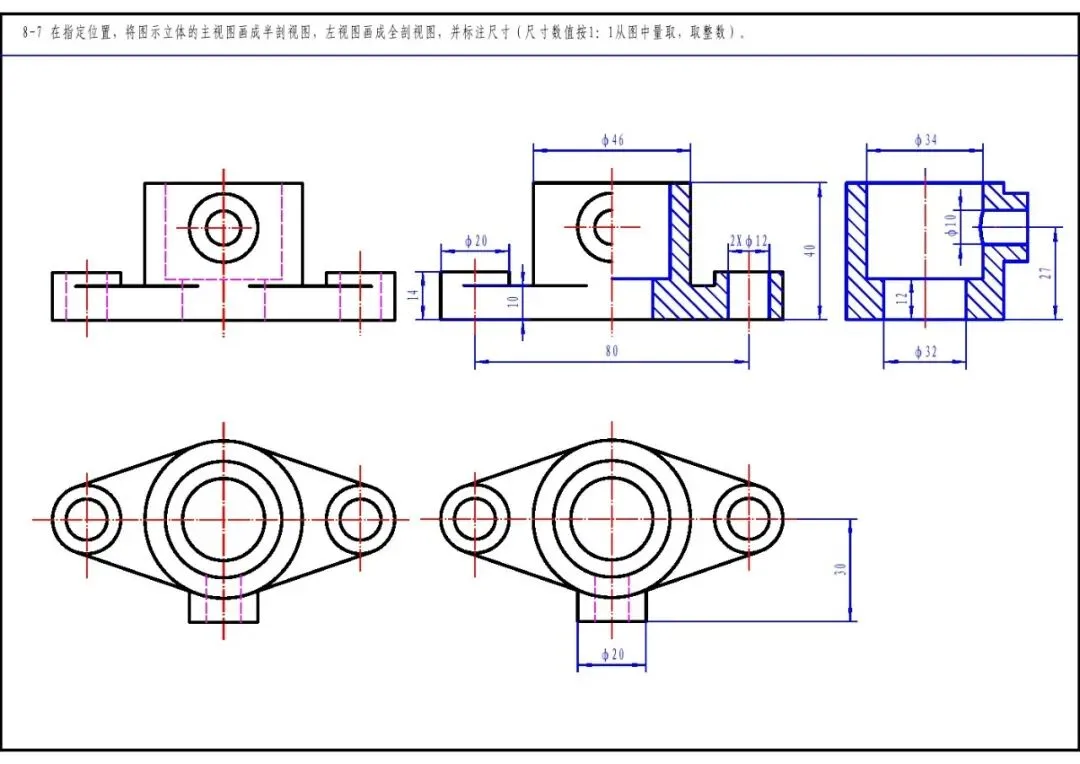

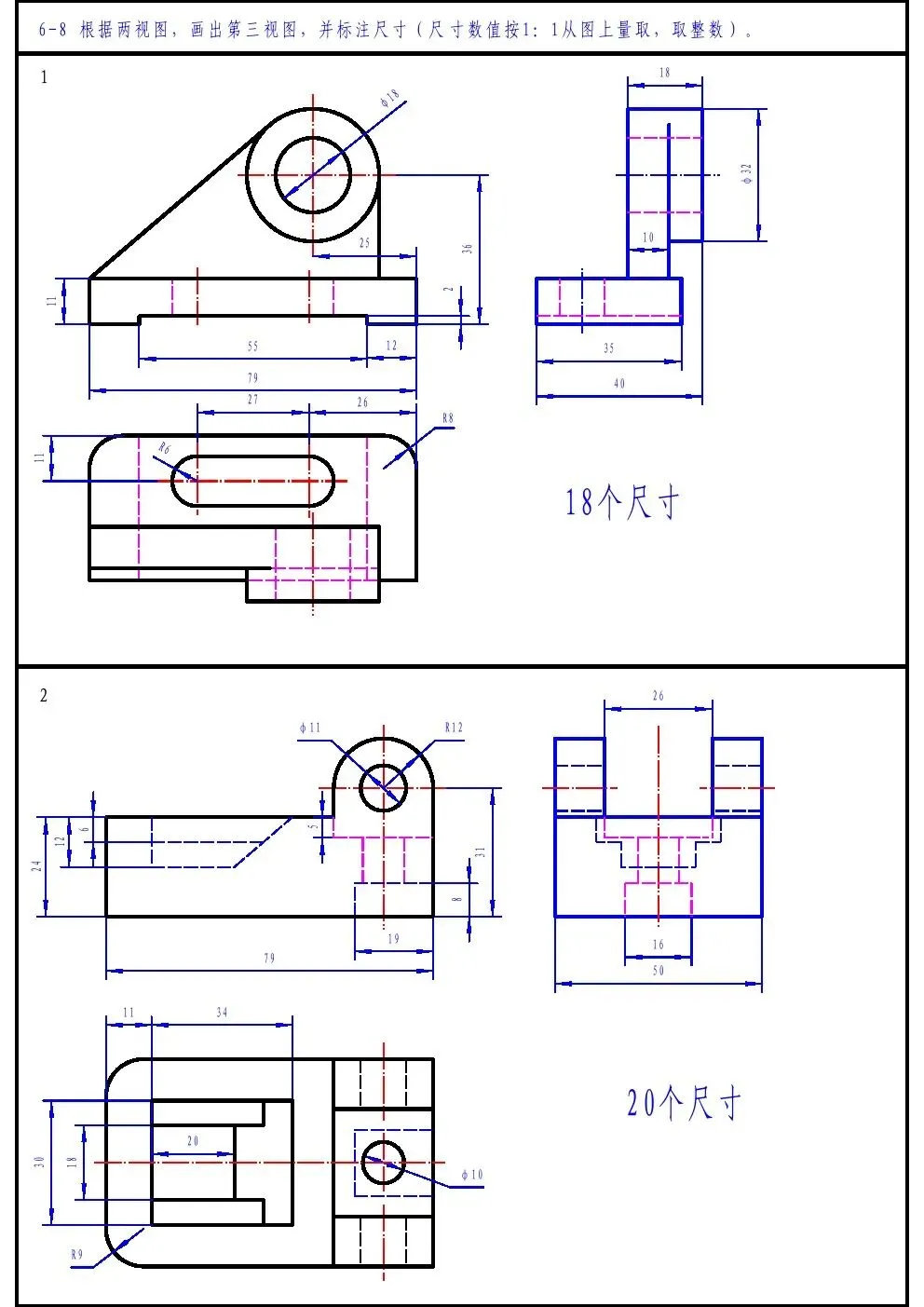

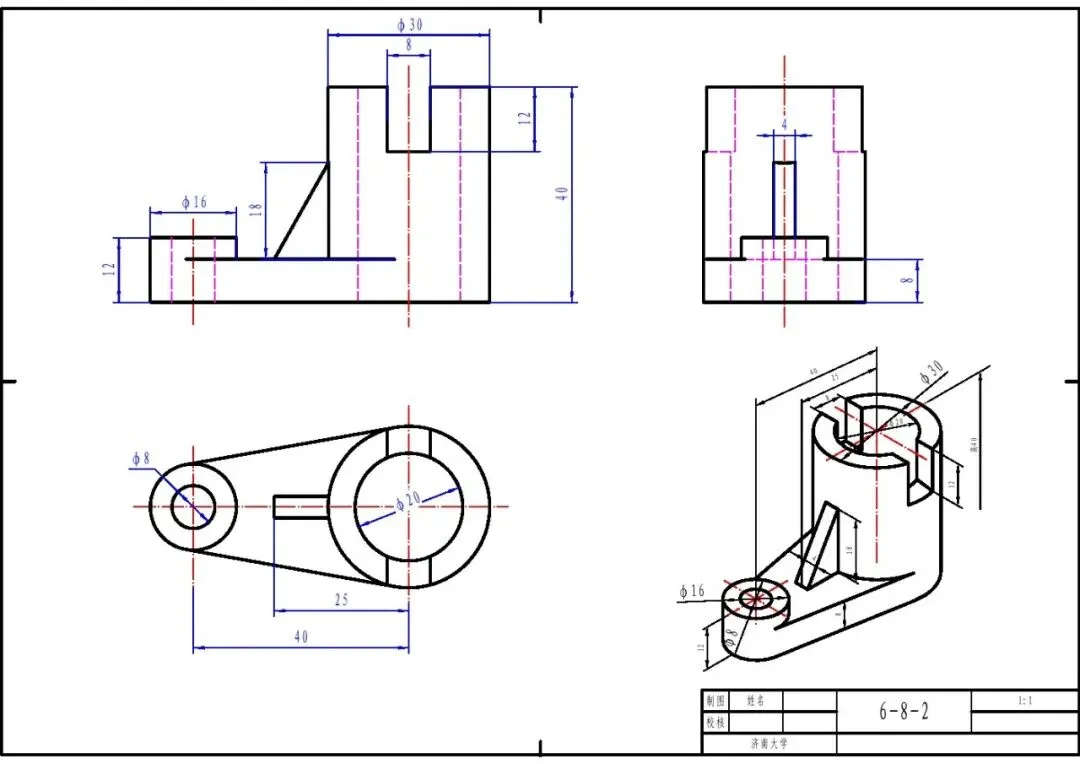

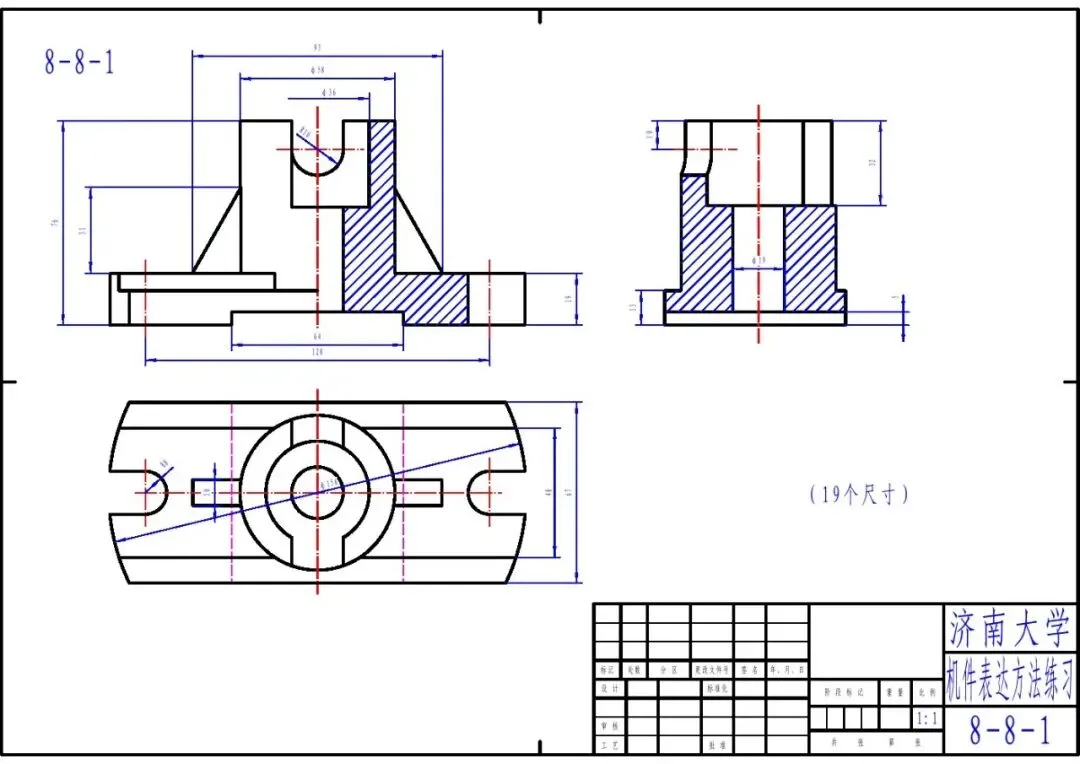

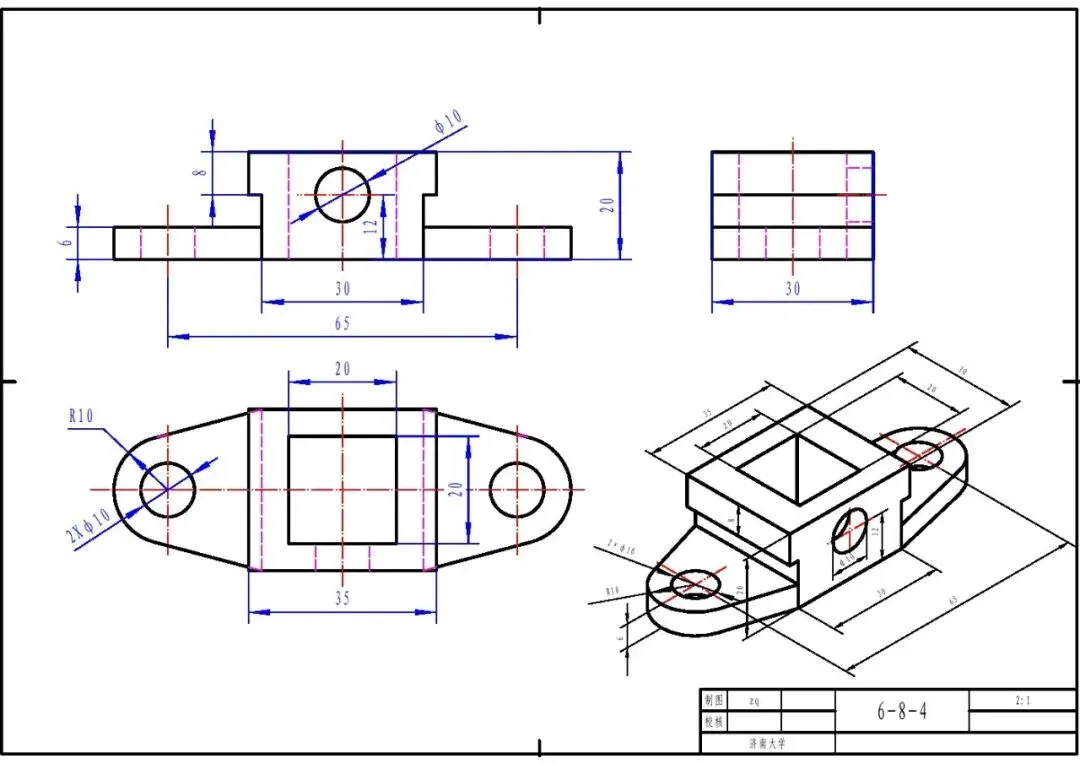

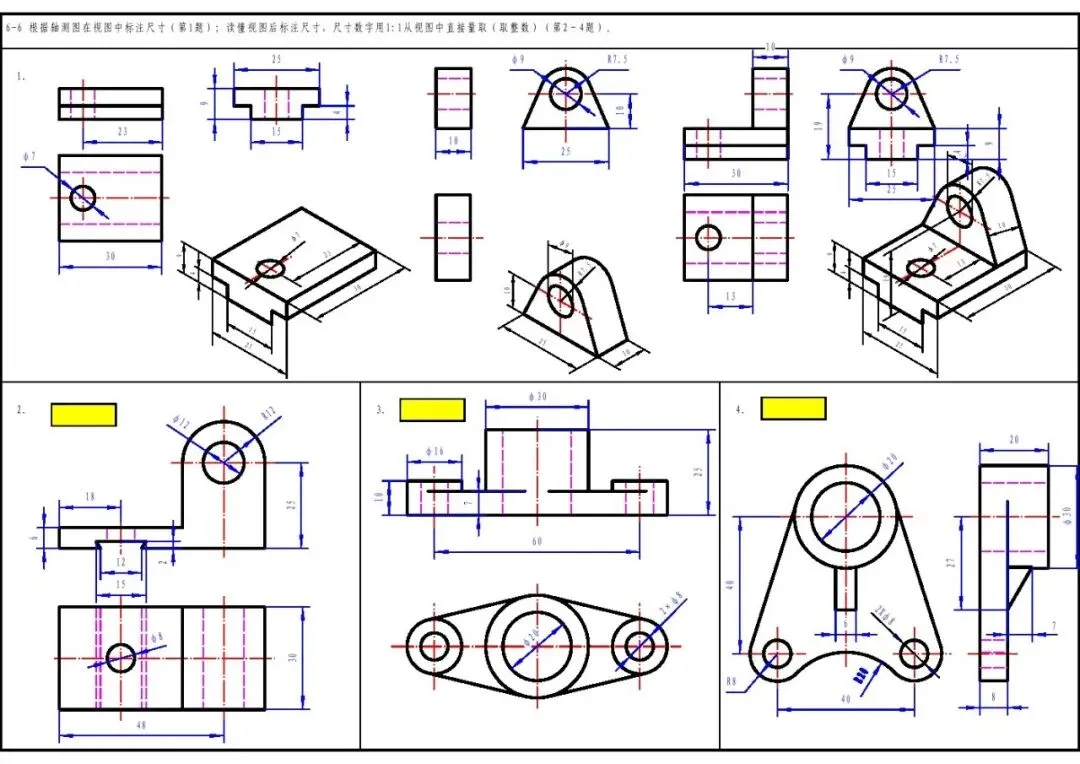

1. 线性尺寸标注（答案 + 解析）

✅ 完整正确标注（与题目一致，补充标注逻辑）：

• 基准选择：以图形左下角的直角顶点为尺寸基准（所有尺寸的测量起点）

• 定形尺寸（确定形状大小）：

• 总长度：41

• 总高度：22

• 左侧台阶高度：10

• 右侧凸台尺寸：6、7、5

• 定位尺寸（确定特征位置）：

• 左侧斜边水平定位：12

• 顶部平台长度：16

📌 标注规范：

• 线性尺寸数字应写在尺寸线的上方或中断处，字头朝上

• 尺寸线必须与被标注线段平行，尺寸界线应垂直于尺寸线

• 尺寸不能交叉，小尺寸在内，大尺寸在外（本题 12 在内，41 在外，符合规范）

2. 角度尺寸标注（答案 + 解析）

✅ 完整正确标注（与题目一致，补充标注逻辑）：

• 从水平基准线（0°）开始，依次标注：30°、45°、60°、75°、90°

• 题目中已标注的 15° 是角度差，不是绝对角度，完整绝对角度标注如上

📌 标注规范：

• 角度的尺寸线必须以圆弧表示，圆心为角度的顶点

• 角度数字一律水平书写，字头朝上，写在尺寸线的中断处

• 角度的尺寸界线应沿径向引出

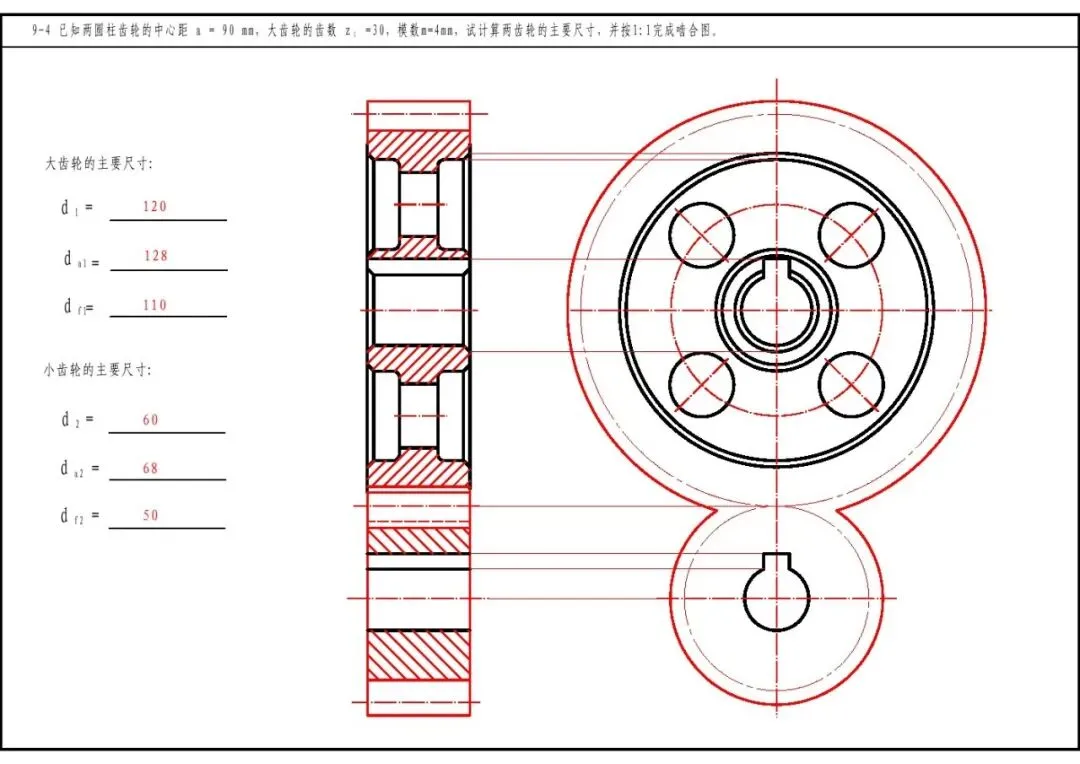

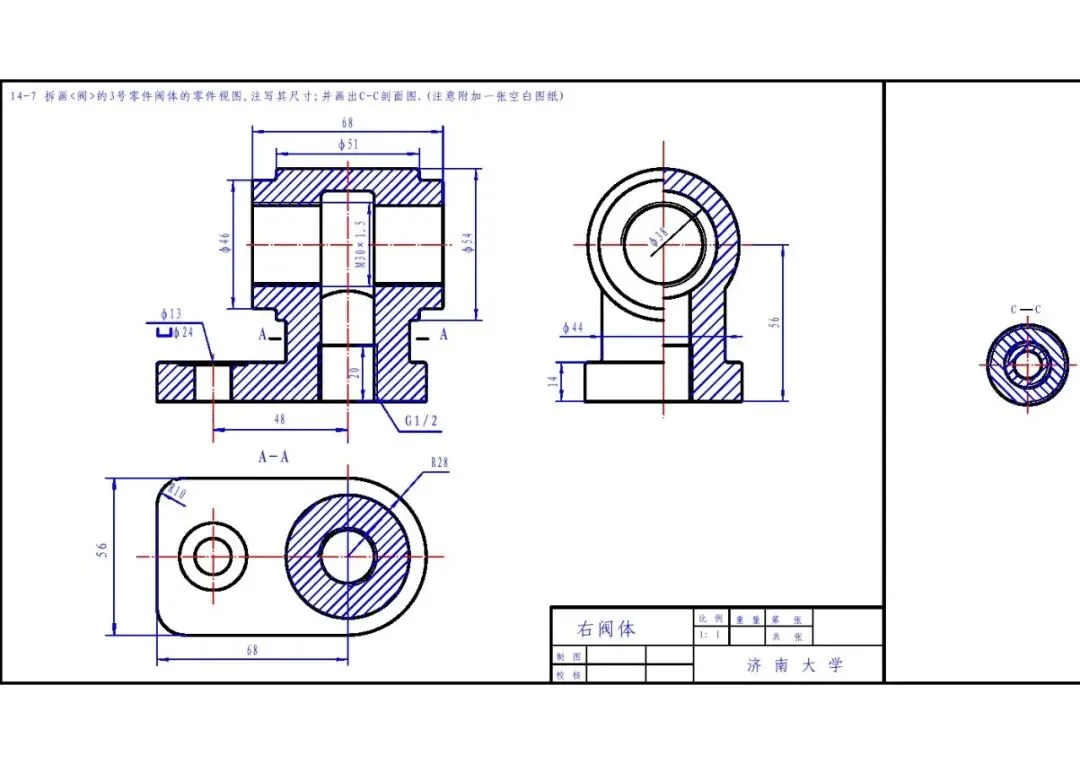

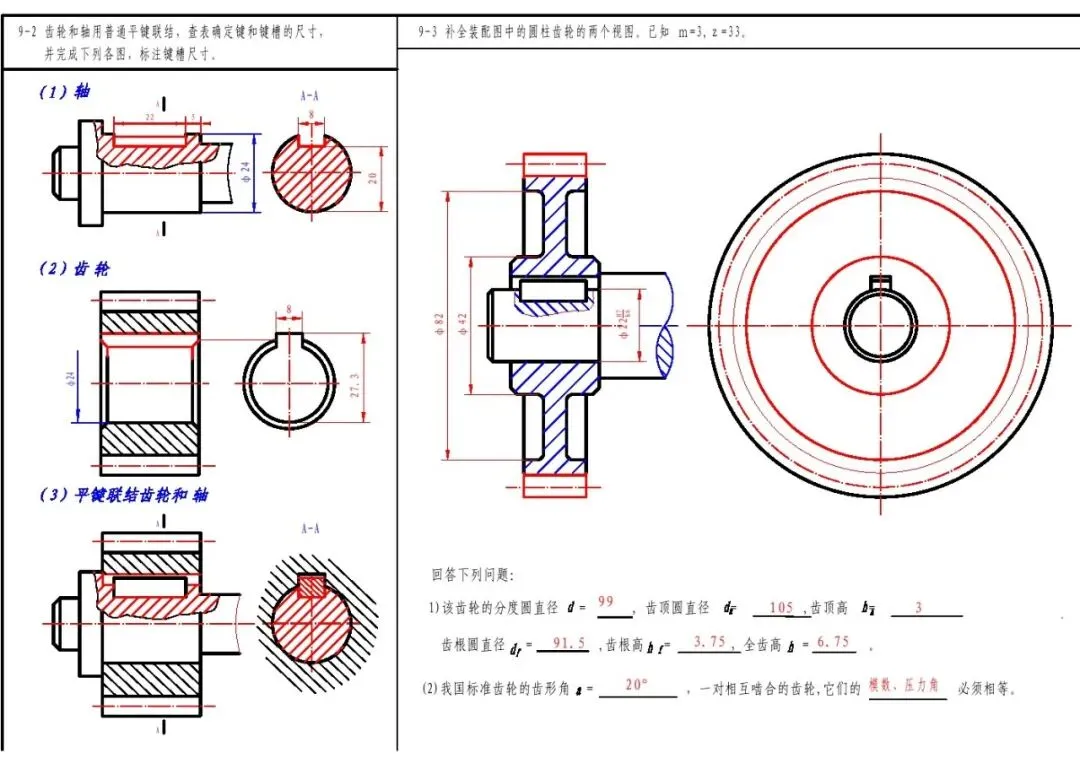

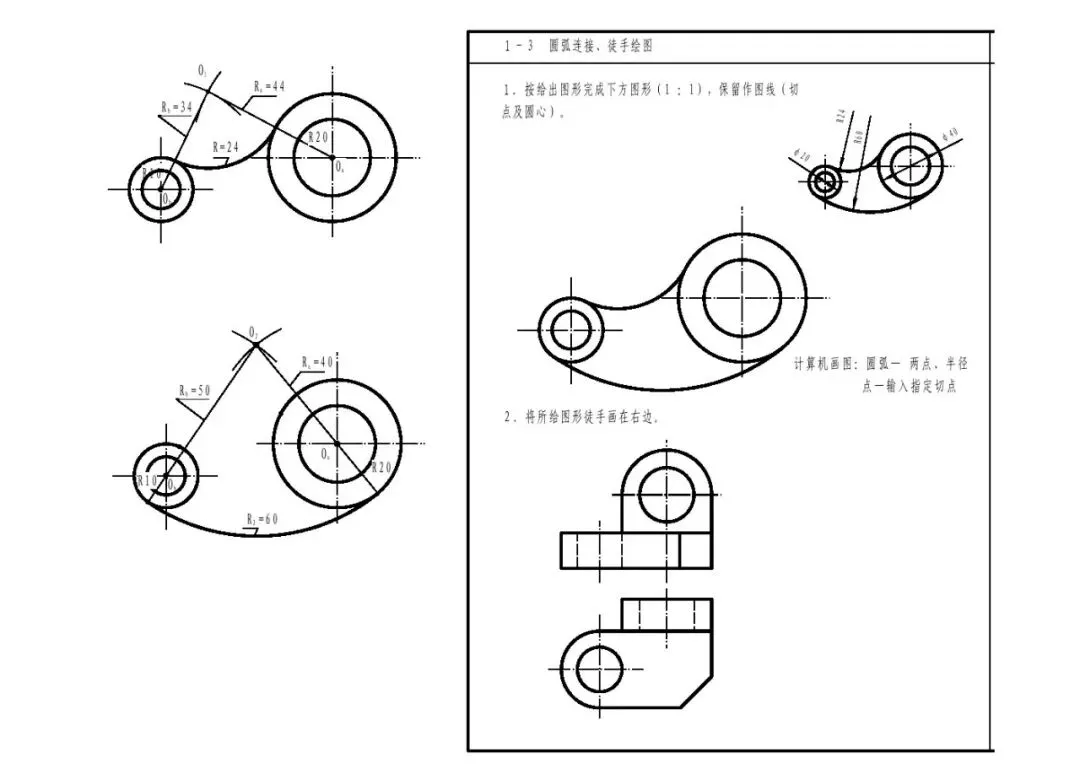

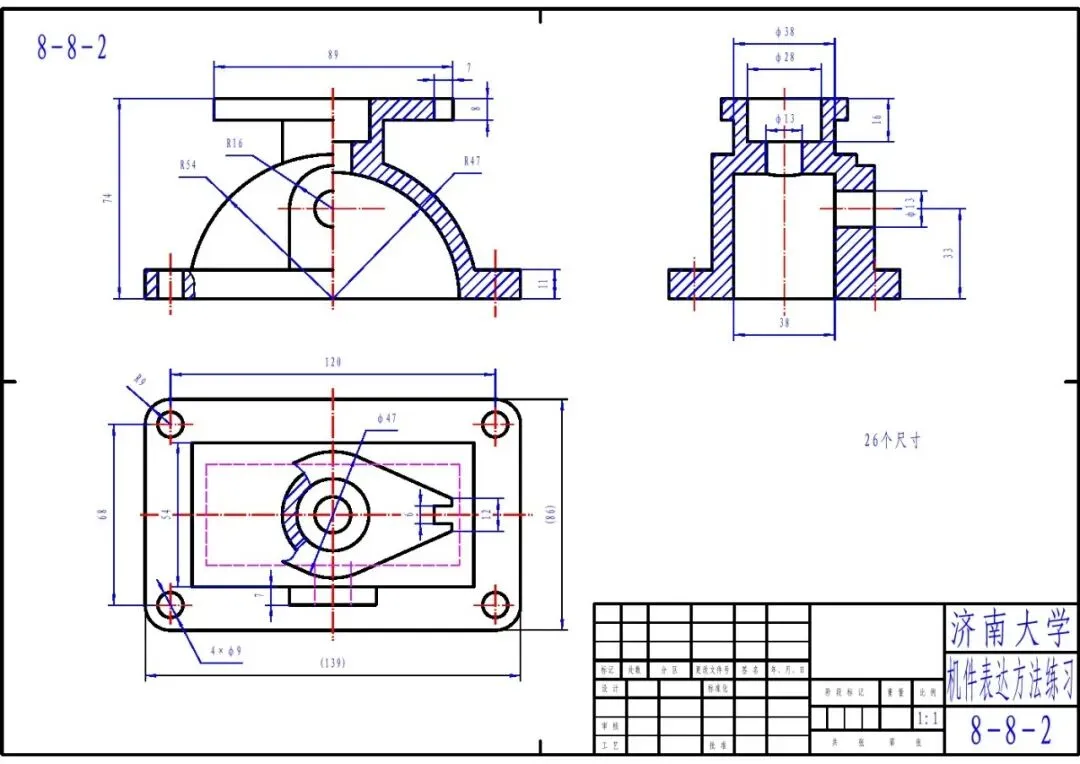

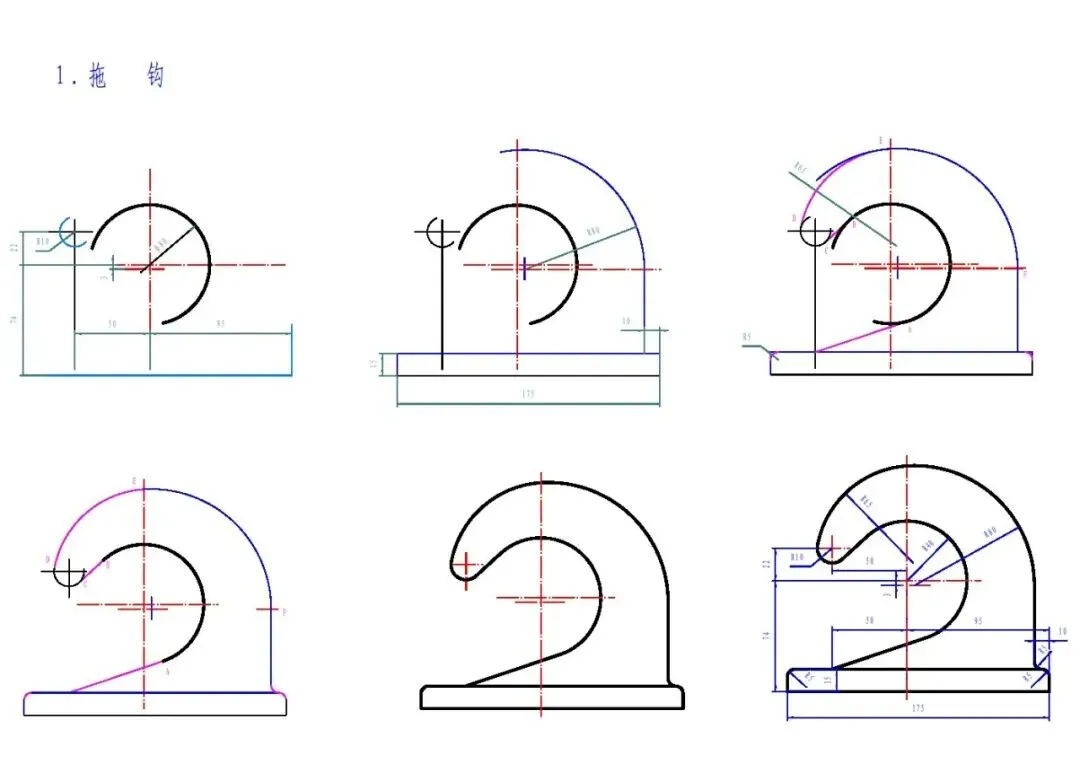

3. 圆的直径和半径标注（答案 + 解析）

✅ 完整正确标注（与题目一致，补充标注逻辑）：

📌 特殊标注说明：

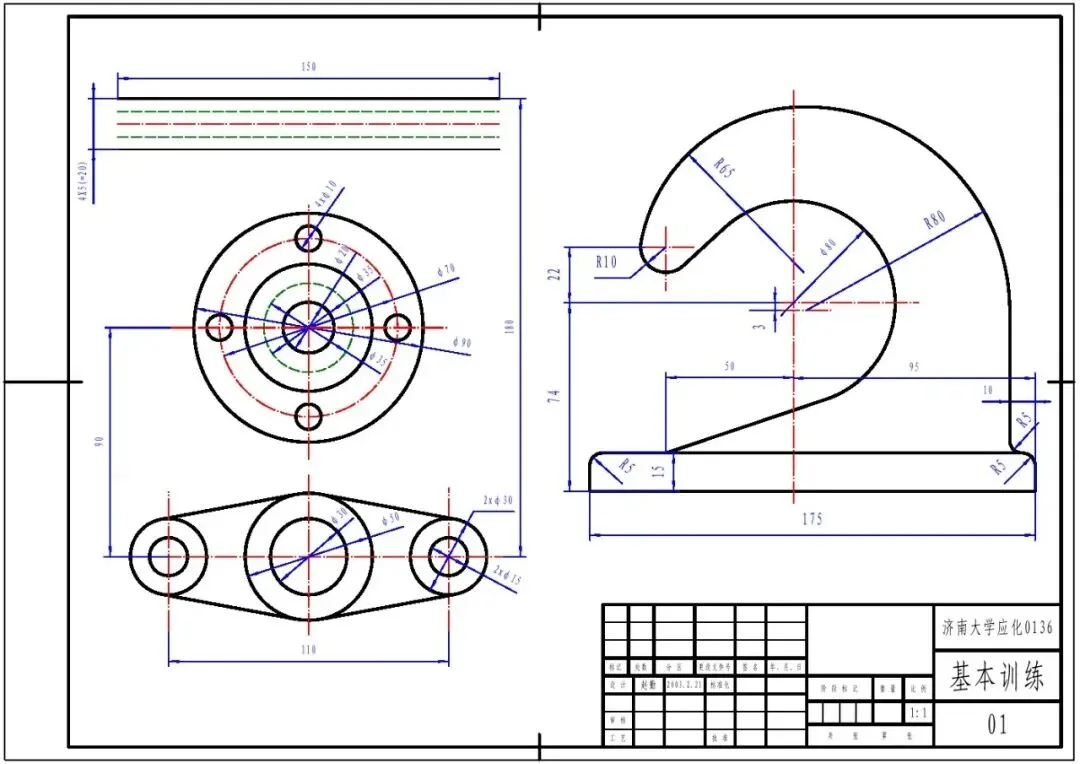

• R80 的标注：当圆弧半径过大，圆心在图纸外时，可采用折断的尺寸线标注，尺寸线的一端指向圆弧，另一端不画箭头

• 半圆的标注：左侧的半圆虽然是 180°，但属于不完整的圆，标注直径 φ15 是正确的

• 圆角的标注：R3、R8 这类圆角，只需标注半径，无需标注圆心位置

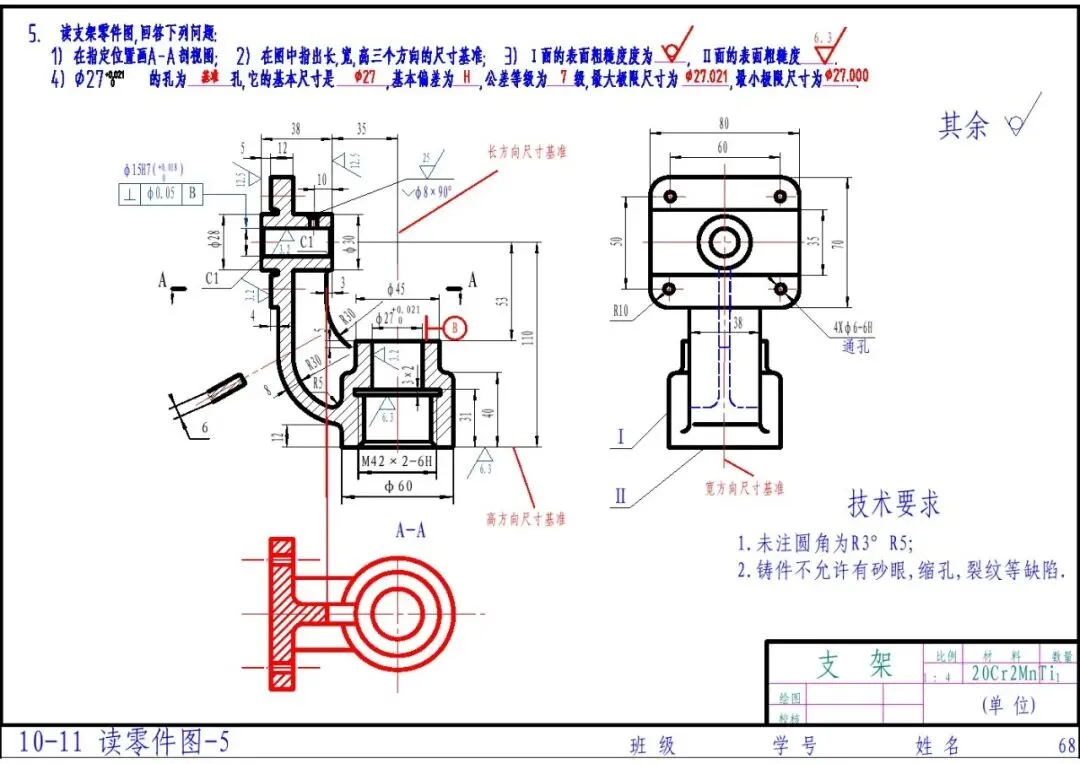

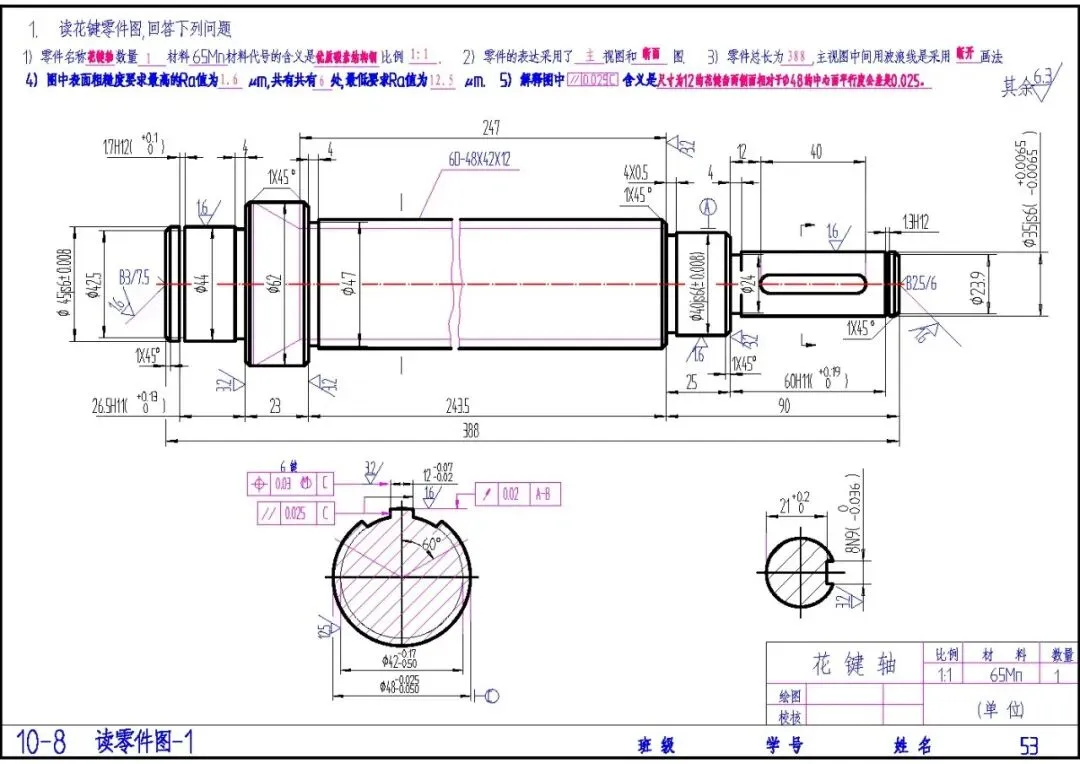

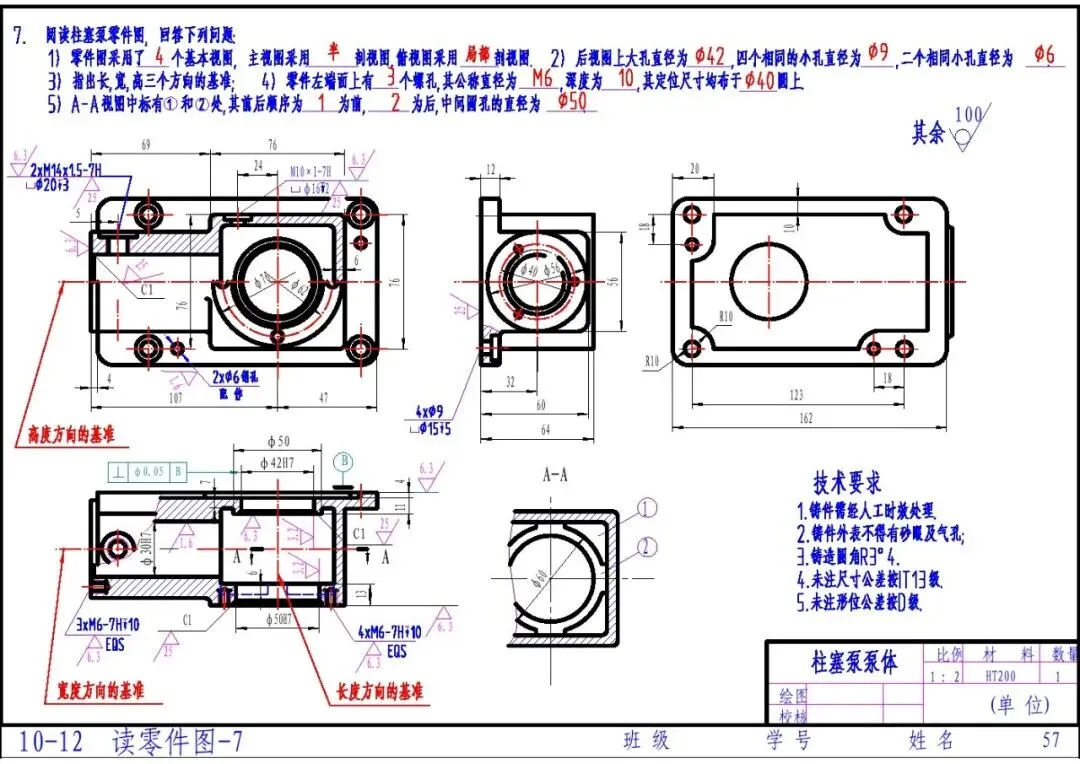

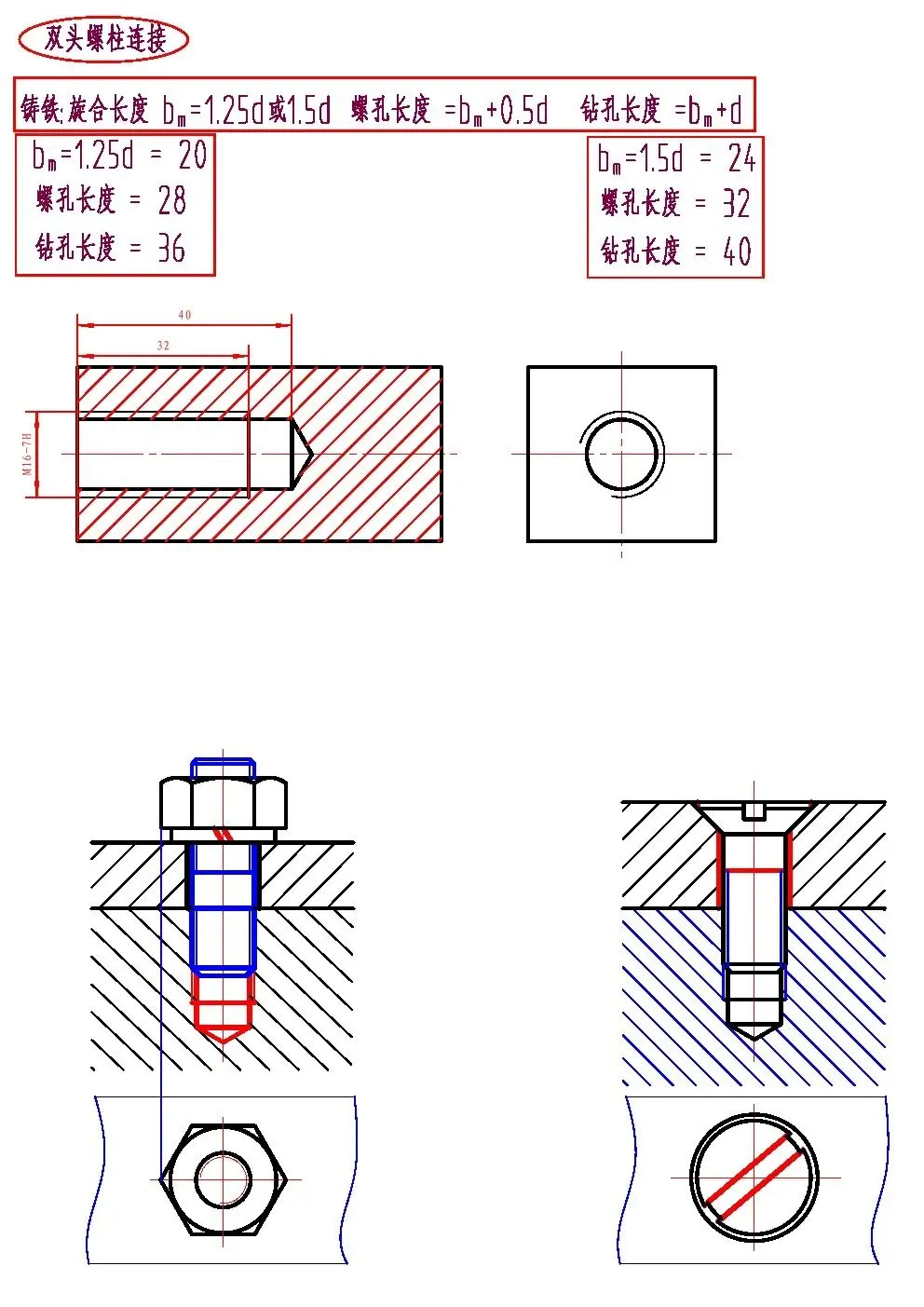

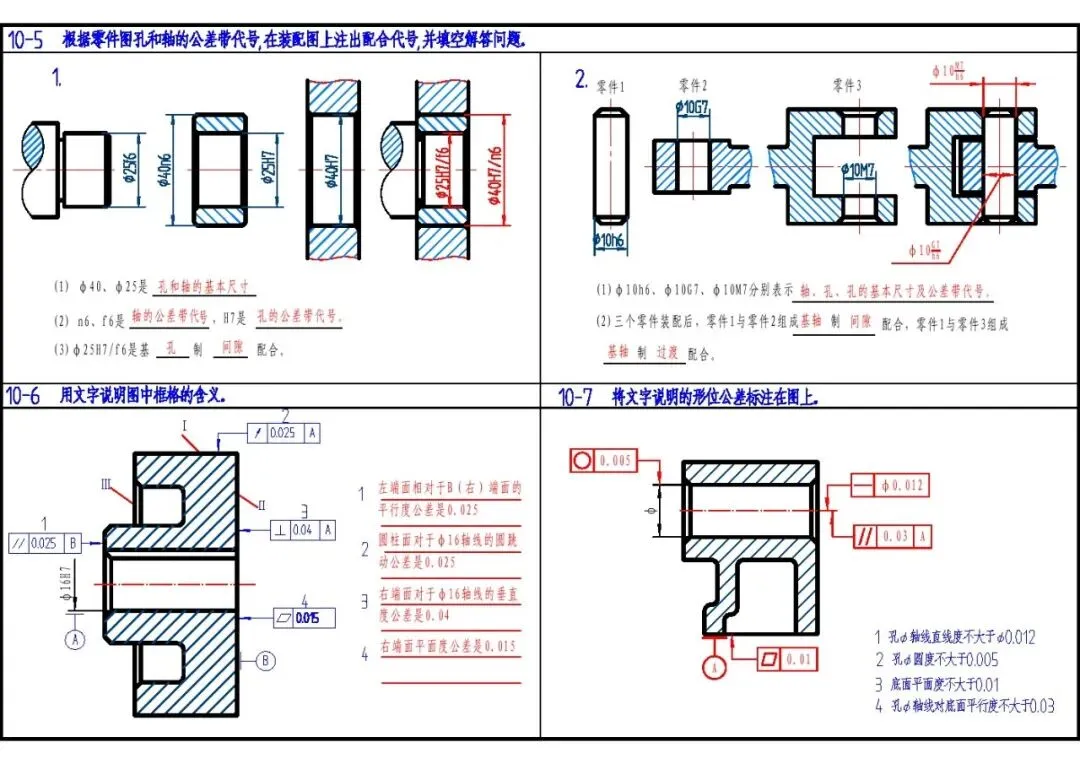

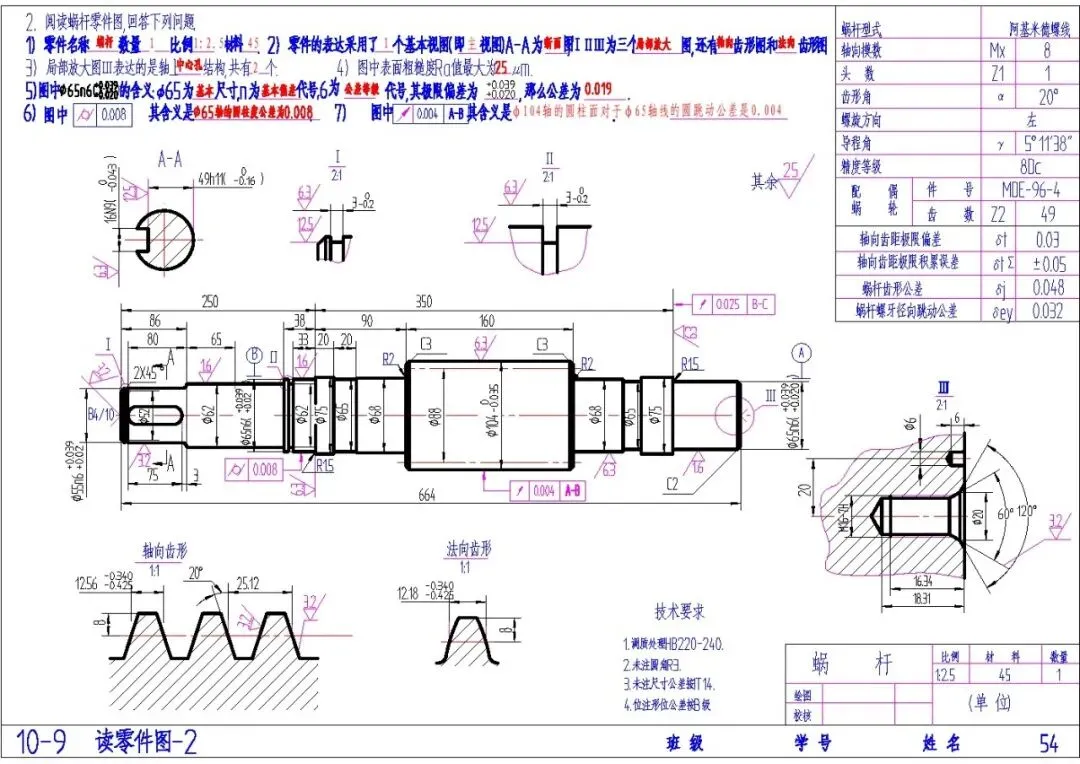

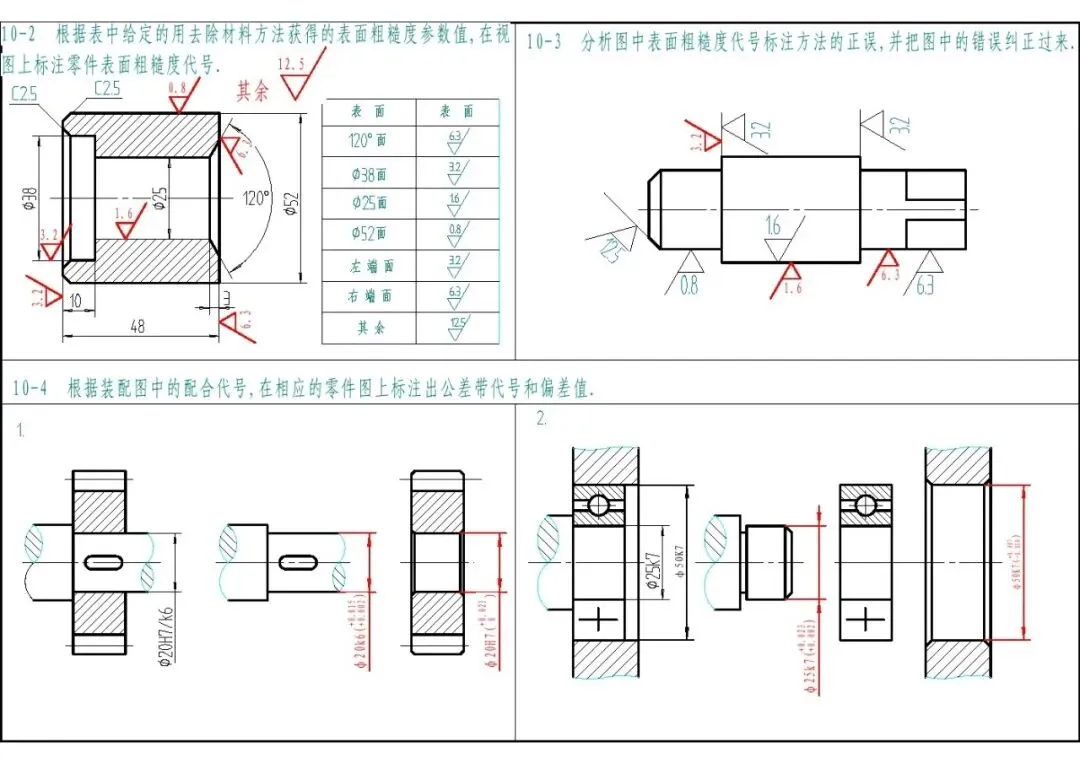

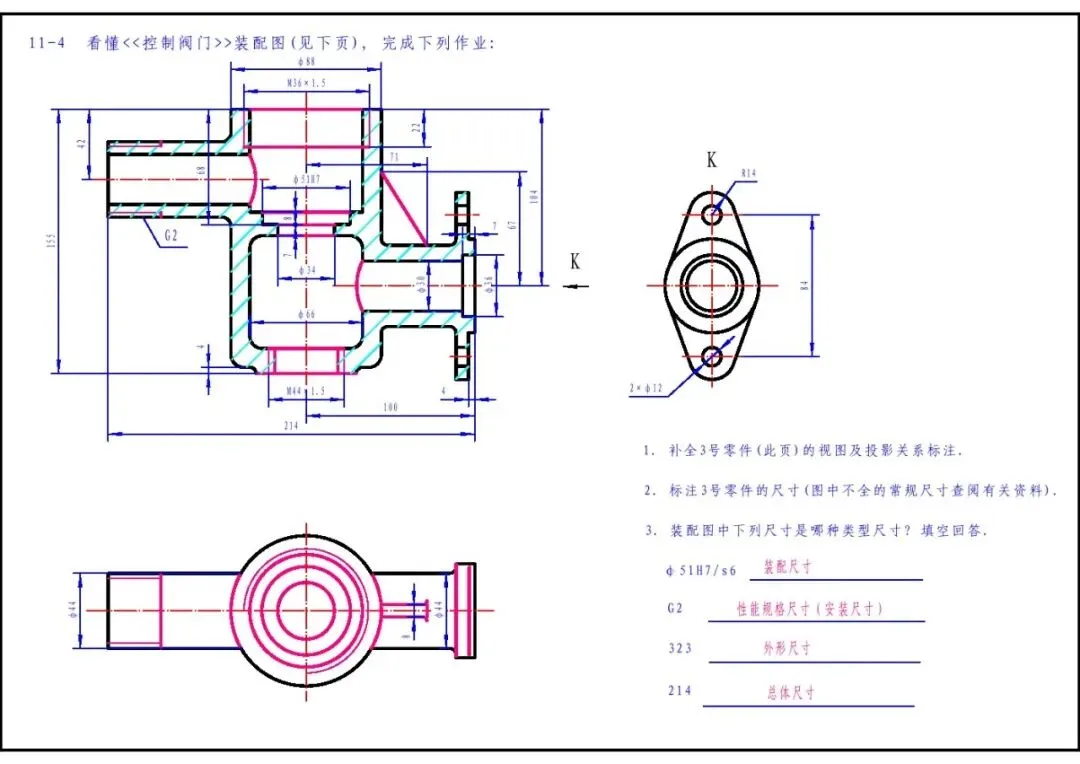

4. 尺寸标注核心易错点总结（考试必看）

1. 符号不能漏：直径必须加 φ，半径必须加 R，不能只写数字

2. 基准要统一：同一方向的尺寸应从同一个基准出发，避免出现多个基准导致的尺寸矛盾

3. 避免封闭尺寸链：不要标注所有的分段尺寸和总尺寸，应留出一个不重要的尺寸不标，让误差积累在那里

4. 数字书写方向：线性尺寸数字字头朝上，角度数字一律水平书写

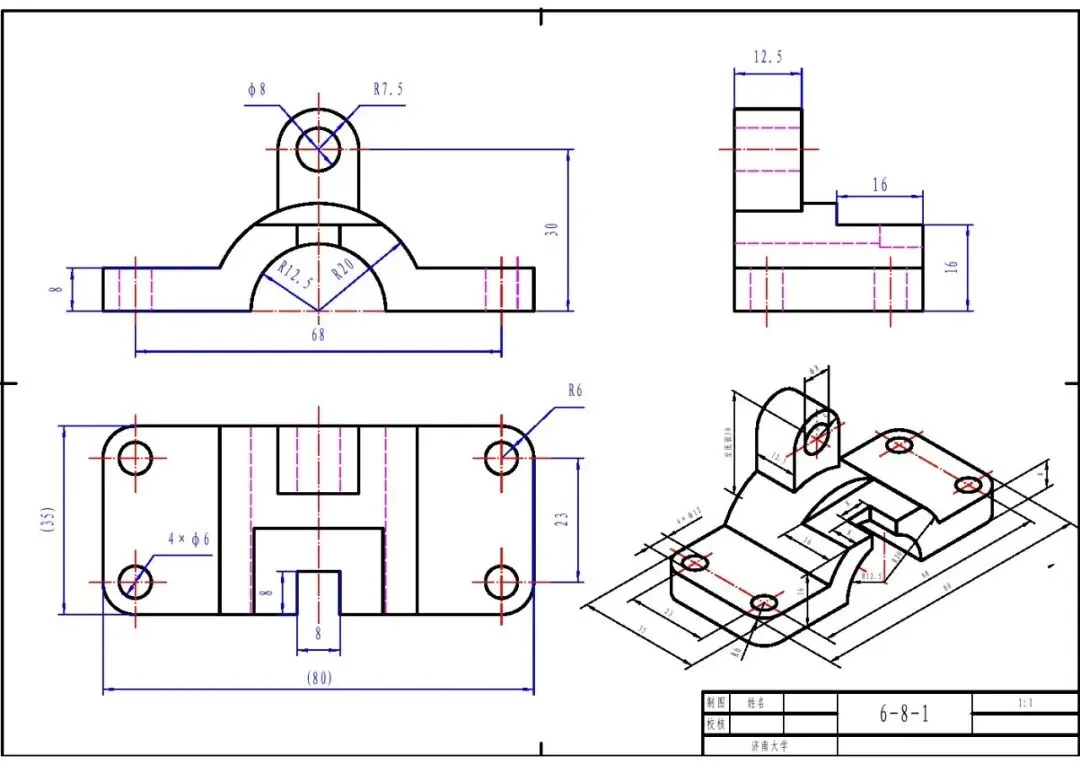

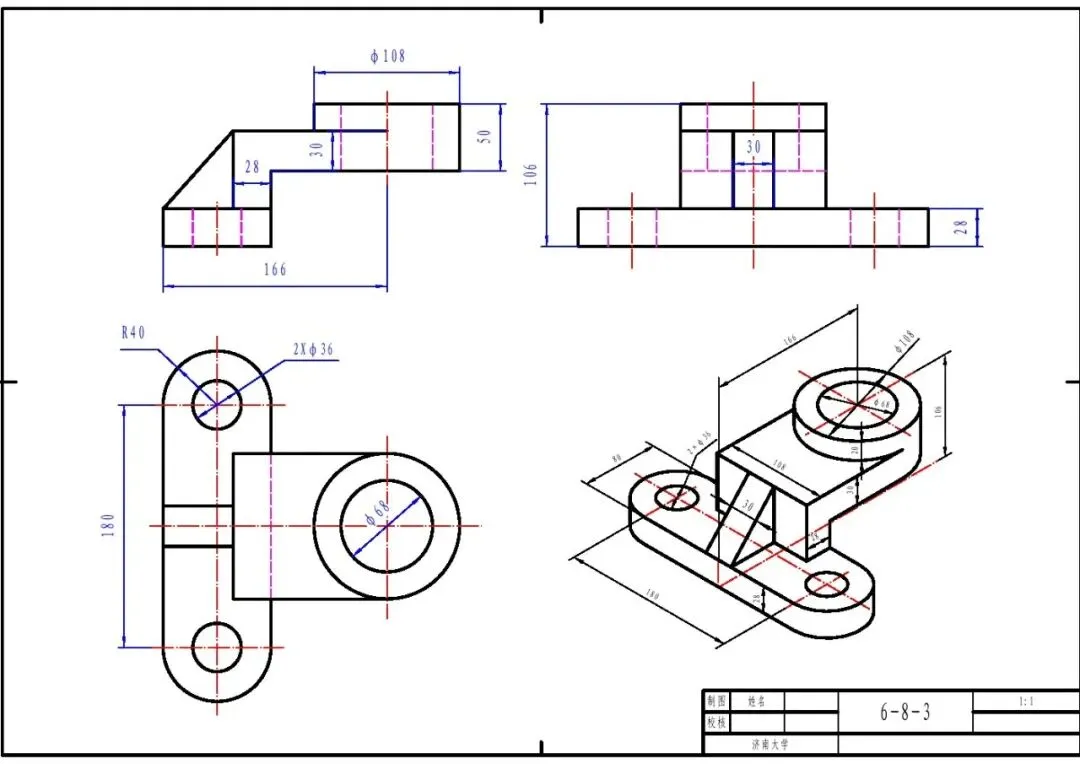

5. 相同要素简化：多个完全相同的孔、槽等特征，只需标注一个，然后在前面加数量，如 4×φ8

6. 尺寸线不能与其他线重合：尺寸线必须单独画出，不能用轮廓线、中心线代替
