超声测厚影响因素与未知材料声速测量方法
- 超声测厚受工件表面、材料特性、温度及仪器等多达十余种因素影响，需针对性处理
💡 核心结论：
- 对于奥氏体不锈钢堆焊层等特殊材料，需改用高频探头及超声探伤仪进行测厚
- 掌握通过制作试块并利用折射定律反推的方法，可准确测量任何未知材料的纵波与横波声速
超声测厚的主要影响因素
工件表面与耦合因素
材料与内部结构因素
仪器与特殊应用
纵波与横波声速测量
声波类型 | 测量方法 | 关键步骤 | 应用场景 |
纵波声速 | 制作已知厚度试块 | 用探伤仪测厚并反推声速 | 材料纵波声速未知 |
横波声速 | 制作横孔试块 | 测折射角并代入折射定律 | 异质焊缝、铝合金等 |

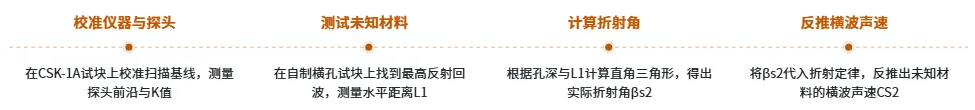

横波声速测量流程
围绕超声测厚相关知识展开，详细讲解了影响超声测厚的多种因素、堆焊层厚度测量方法以及未知材料声速测量方式，内容如下：
影响超声测厚的因素
工件表面粗糙度
粗糙度影响耦合：工件表面粗糙度过大会导致探头与接触面耦合不好，反射回波低甚至无法接收信号。对于表面锈蚀的在役设备、管道等，可使用砂纸、磨石处理，尽量不用锉，以降低粗糙度，去除氧化物、油和油漆层，使探头与被测物体通过耦合剂达到良好耦合效果。
油漆层测厚存疑：虽有型号测厚仪号称可带油漆层测厚，但油漆层透声性能未知，厚度也不确定，对于A超探伤，带油漆层测厚耦合效果通常不好，不建议采用。
工件曲率半径
小径管需专用探头：小径管测厚时，探头表面与曲面接触为点或线接触，耦合不好，应选用小径管专用测厚探头，其直径较小，能改善耦合条件，精确测量管道等曲面零件。
探头放置要求：小径管纵波双晶直探头的隔声片应与工件轴向方向垂直。
检测面与底面平行度：检测面与底面不平行时，声波遇底面会散射，探头无法接收底波信号，影响测厚。
材料特性
组织不均匀影响：铸件、奥氏体不锈钢等材料组织不均匀或晶粒粗大，超声波穿过时会产生严重散射衰减，使回波淹没，信噪比增大。测厚时应选用频率较低的粗晶专用探头，如2.5兆探头，以改善信号。
探头材质影响：探头表面为丙烯树脂等工程塑料，长期使用会使粗糙度增加，灵敏度下降，显示不正确。出现这种情况可用500号砂纸浸泡后，让探头在砂纸上画圆打磨。
被测物体背面情况：被测物体背面有大量腐蚀坑会导致超声散射衰减，使读数无规则变化，极端情况下无读数。
内部介质：管道内输送介质含杂质，堆积在6点位置，当沉积物与工件声阻抗相差不大时，测厚仪显示值为壁厚加沉积物厚度。此时应用其他物体击打沉积物堆积位置，使其与被测物体剥离后再测试。
材料内部缺陷：材料内部存在缺陷，如钢板分层缺陷，测厚值会发生变化，约为工程厚度的70%，此时需用超声波检测仪进一步检测缺陷。
温度影响：材料声速随温度升高而降低，热态材料温度每增加100度，声速下降1%。高温在役设备测厚需用高温专用探头，虽不能解决声速下降问题，但可延缓探头因温度升高变软。
仪器精度：超声测厚仪测量范围小于200 mm，精度为正负0.01 mm；超声探伤仪测量范围大于200 mm，精度误差较大。纵波双晶直探头可测厚200 mm，纵波双晶斜探头检测厚度不能随被检工件厚度增加而增大，且探伤时需考虑盲区问题。
耦合剂影响：应根据工件表面状态和声程长选择无气泡、粘度适中的耦合剂，便于探头拉动和移动。对于表面粗糙的工件，应选择较稠的耦合剂并适当增加用量。使用一段时间后，仪器内部电子元器件发热会使指标偏移，出现厚度连续测量超一小时、探头或探头线更换、材料类型改变、试件表面温度明显变化、对测量结果有怀疑、测量结束读数偏差超允许范围等情况时，需对仪器进行复核。
堆焊层厚度测量
仪器选择：奥氏体不锈钢和镍合金等材料形成的堆焊层属于粗晶材料，衰减严重，应选用发射功率相对较大的A型显示超声波检测仪进行测厚。
探头选择
探头类型：厚度测量多针对在役设备，测试面可能是内外表面。堆焊层较薄时，一般选用双晶纵波探头，f值应与堆焊层厚度相当，将灵敏度最高位置放入堆焊层形成的异质界面；在基材侧测量时，因基材厚度较大，选用单晶纵波探头。
探头频率：测量堆焊层厚度需借助堆焊层与基材形成的界面波，要求界面波有一定能量。因堆焊层属于粗晶材料，频率越高界面波越明显，所以选用5兆探头。
对比试块选择：选用阶梯对比试块，阶梯代表不同厚度的堆焊层，下面代表基层，两者连接部位形成反射信号，以此作为测厚依据。
检测面处理：堆焊层表面不规整，需处理测试表面；基材一般为碳钢，用砂纸和磨石处理即可。使用双晶直探头在硅碳层测量时，需在与基材声学特性相同或相近的试块上进行检测系统调整。
未知材料声速测量
纵波声速测量：用未知纵波声速材料制作标准厚度试块，用卡尺测量准确厚度。将超声波探伤仪在已知声速试块上进行扫描基线校准，再用校准后的仪器和探头测试未知材料试块厚度。若厚度值与实际不符，调节探伤仪参数表中的纵波声速，直到测试厚度与显示声程相等，此时调整的声速即为未知材料纵波声速。
横波声速测量
试块制作：用未知横波声速材料制作横孔试块，孔径为φ2，孔深10 mm或20 mm，孔长20 mm。
仪器校准：选择有机玻璃材质楔块，利用已知横波声速的标准试块（如CSK - 1A）进行扫描基线校准，测量探头前沿长度l；利用CSK - 2 - 5试块完成横波斜探头的实际配置和k值测试，注意测试孔深度和孔径要与未知声速材料试块一致。
折射角测量：用选定探头在未知材料试块上扫查深度10 mm的测试孔，找到反射回波最高点，测量入射点到反射点水平距离L1，结合探头前沿长度L0和孔半径，构成直角三角形，计算折射角。
声速计算：根据折射定律，已知有机玻璃纵波声速CL1、探头纵波入射角αl和测量得到的折射角βs，可计算出未知材料横波声速CS2。掌握此方法可准确测量铝合金、钛合金、镍合金等金属焊缝的横波声速。
