“本文提供原文，由AI协助生成，内容经人工深度审核优化”T/CECS 10026-2025绿色建材评价 建筑门窗及配件》2026年2月1日正式实施；“以旧换新”补贴政策部分地方已经在实施，节能门窗可补贴15%；近些年，被动房，被动窗不断地被提起，各大头部品牌也密切关注。而外挂式安装正是为了适应低耗能建筑而被应用起来，多用于节能建筑，外挂于建筑主体结构外，采用节能型附框或专用隔热连接件进行连接固定，再进行水密、气密处理。什么是外挂式安装？

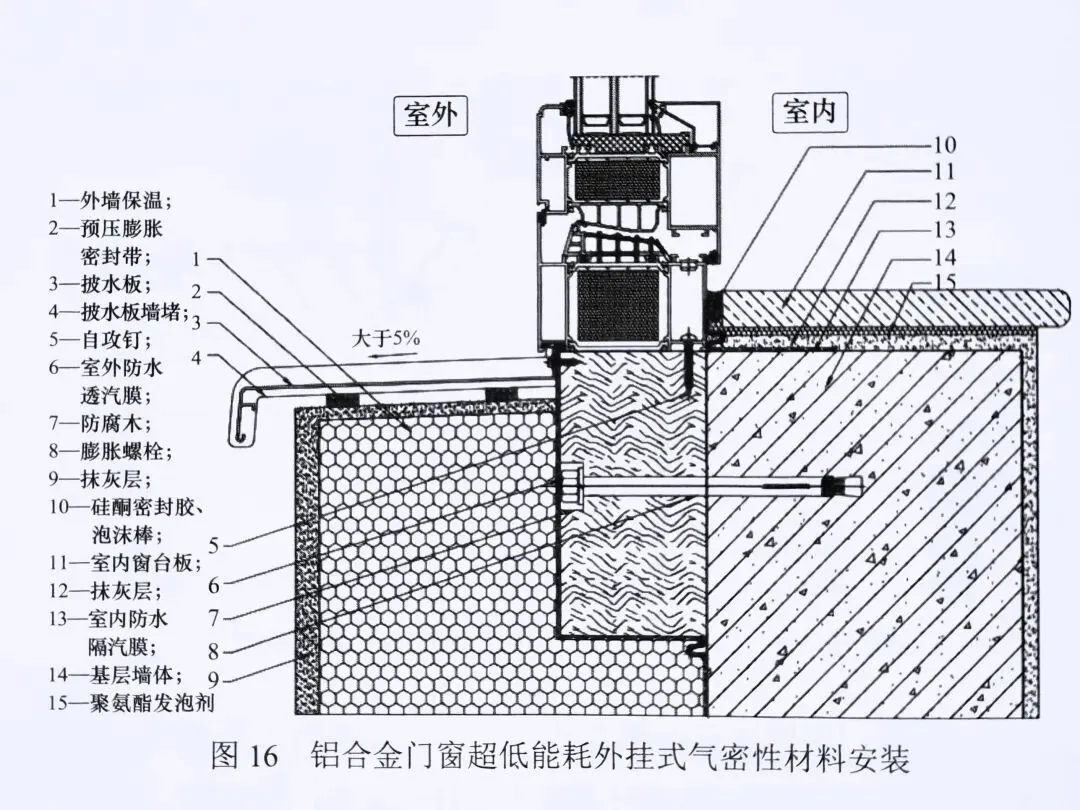

普通门窗安装在洞口里，门窗框和结构墙体在同一平面或略微内嵌。外挂式安装的特点是——门窗框所在的竖直平面，超出结构墙体的室外侧。从节点图（图6.6.2-5）来看，从室外到室内的完整构造层次是：室外 → 外墙保温 → 外挂门窗框 → 披水板 → 防腐木/连接件 → 基层墙体 → 室内门窗框在保温层外侧，这个位置关系是外挂式安装的核心。
为什么节能建筑都在用外挂式？
外挂式安装被广泛用于节能建筑，节点图里藏着三个关键原因：原因①：预压膨胀密封带（构件2）

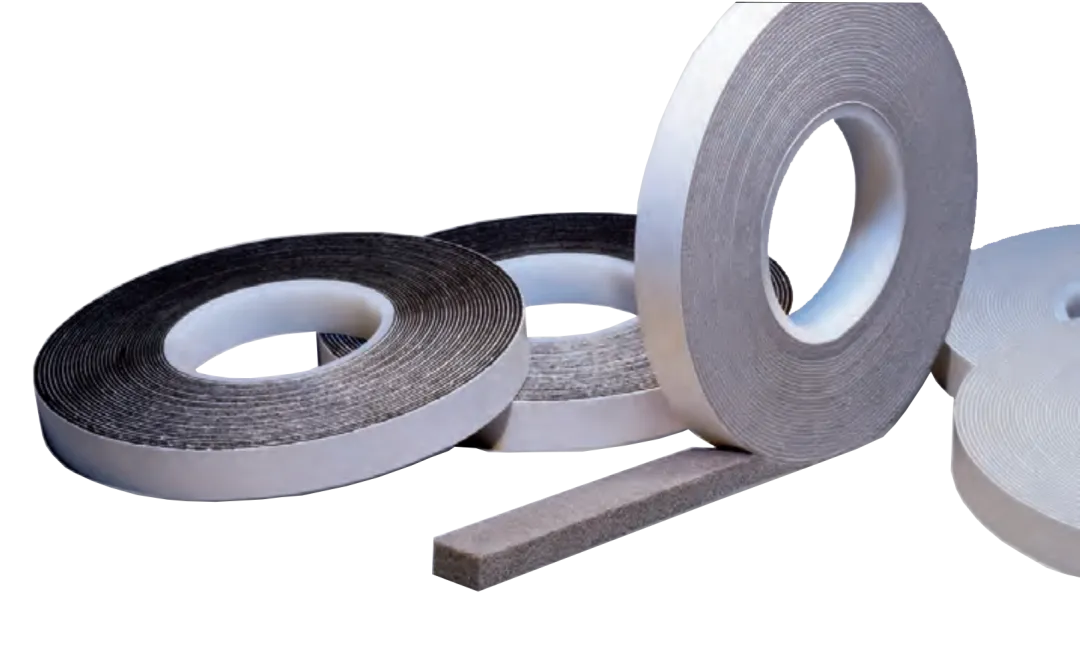

室外侧门窗框与外墙保温之间的缝隙，用的是预压膨胀密封带——这是一种预压缩型的密封材料，安装后自行膨胀，填充满缝隙。防水：阻挡雨水从缝隙渗入
保温：本身有保温性能，减少热损失
气密：形成连续的密封屏障
这个密封带是在门窗框安装时同步安装的，属于门窗与保温层之间的第一道密封防线。
原因②：透气膜+室外防水的双层防水构造（构件6、7）

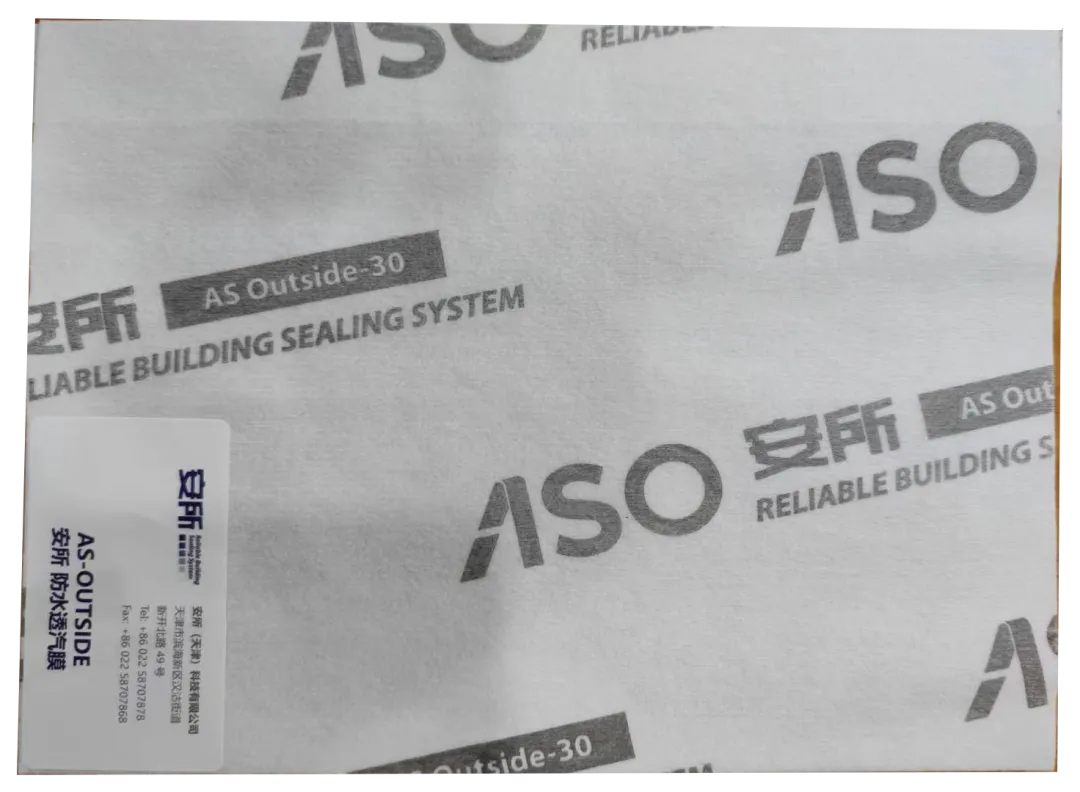

透汽膜（构件7）：允许内部水汽排出，但阻止外部雨水渗入——这是被动式建筑常用的防水理念 室外防水（构件6）：在透汽膜外侧再加一道防水层，双重保险透汽膜本身是透气的，单独使用时雨水可能在风压作用下穿透。如果在透汽膜外侧再加一层防水卷材或防水涂料，雨水被挡住，透汽膜只负责排汽——两者配合才能做到既防水又透汽。
原因③：硅酮密封胶+泡沫棒（构件10）
在门窗框与基层墙体的接缝处，用的是硅酮密封胶+泡沫棒：•泡沫棒先塞入缝隙深处，作为密封胶的背衬材料，防止密封胶三面粘接（只粘两侧，底部用泡沫棒撑住，弹性更好）
•硅酮密封胶覆盖在泡沫棒外侧，与两侧基面粘接，形成柔性的密封层。
这个组合是外墙接缝密封的标准做法，节点图里把它专门标注出来，说明这道密封在外挂式安装里的重要性。原因④：室内侧：防水隔汽膜+聚氨酯发泡剂
构件 | 作用 |
室内窗台板（构件11） | 室内收口，引导积水 |
抹灰层（构件12） | 基面找平，为后续密封提供平整基面 |
室内防水、隔汽膜（构件13） | 阻止室内水汽渗入接缝，防止内侧结露 |
聚氨酯发泡剂（构件15） | 填充门窗框与墙体间的缝隙，保温隔声 |
室内空气温暖、含湿量高，如果水汽进入门窗框与墙体的接缝，在温度较低的外侧凝结成水，就会引发：接缝内侧发霉 - 保温材料受潮失效 - 型材腔体积水隔汽膜的功能就是把这股水汽堵在室内一侧，不让它进入接缝。补充：披水板（构件3）：容易被忽视的排水关键件
节点图里专门标注了披水板，并在节点旁注明“大于5%”的坡度要求。承接并引导门窗框上方的雨水流向
改变水流方向，避免雨水沿窗框与墙体的缝隙渗入
相当于给门窗框加了一个“遮雨帽檐”
坡度不够，雨水在披水板上积聚，风一吹就翻过边缘，从侧面渗入接缝。坡度大于5%，雨水能迅速排走，不在披水板表面停留。披水板端堵（构件4）也不能忽视——端堵的作用是防止雨水从披水板端部绕进去，两端必须做收口处理。
五条规定，逐条拆解
规定①：门窗框、附框安装应在建筑保温作业前进行
这条是外挂式安装区别于其他安装方式的施工顺序铁律。外挂式安装的门窗框本身就安装在保温层外侧，如果保温先做了，门窗框没有安装位置（保温板会把挂窗的位置全部盖住）。如果保温已做完才发现要做外挂式安装： 需要先在保温层上开槽或切除，再进行外挂安装——但这样做既破坏保温层完整性，又大幅增加施工难度和成本，等于花钱买麻烦。规定②：固定点应符合第4.3.2条第3款

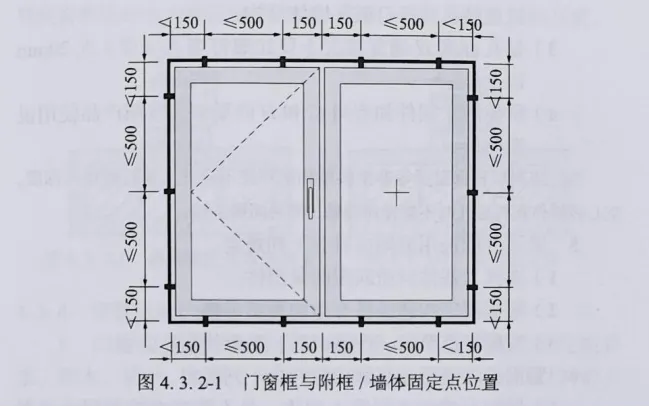

核心数据： 固定点距角部 ≤ 150mm ，其余部位间距 ≤ 500mm外挂式安装的窗框外露面积大，风荷载直接作用在固定点上，比普通安装的受力更大。固定间距超标在外挂式安装里不只是质量隐患，可能是安全问题。规定③：所有外露连接件需防水密封材料有效覆盖
外挂式安装有大量连接件暴露在室外：膨胀螺栓、自攻钉、镀锌铁片……腐蚀：螺栓、角码长期淋雨，锈蚀加速，承载力下降；
渗水通道：雨水沿金属件渗入，绕过防水层；
保温层破坏：水进入保温层后，保温性能下降。
节点图里的防腐木（构件8）也值得关注：它既是连接件的保护层，也是防水构造的一部分（在金属件与防水层之间加一道耐腐蚀的隔离层）。规定④：室内外均需防水膜与墙体粘贴密封
外挂式安装防水膜是内外双侧都必需的，这一点比普通安装要求更高。搭接宽度：膜与膜之间纵向搭接≥50mm，横向搭接≥30mm
粘贴牢固：与基面粘贴无空鼓，阴阳角部位要做附加层
收口处理：防水膜收口必须用密封胶固定，防止翘边
规定⑤：完成安装方式节点图、平面图设计
外挂式安装如果设计不提前出完整，现场凭经验施工，几乎必然出问题。三种安装方式对比小结
对比维度 | 外挂式安装 | 有附框安装 | 无附框安装 |
门窗框位置 | 保温层外侧 | 洞口内 | 洞口内 |
热桥控制 | 最优 | 中等 | 一般 |
防水膜 | 内外双侧必需 | 通常室外侧 | 视情况 |
外露连接件防水 | 必须处理 | 一般无需处理 | 一般无需处理 |
施工顺序 | 保温前，必须先装窗 | 无特殊要求 | 无特殊要求 |
施工难度 | 最高 | 中等 | 较低 |
速记外挂式安装口诀
外挂式安装是三种安装方式里要求最高的一种——固定要牢、防水要密、顺序要准、图纸要先出。它的优势在于热工性能，但优势要靠每一个施工细节来兑现。任何一个环节打折扣，节能效果就会打折。
