软件版本：Tekla 2023

学习内容：钢结构厂房建模

一、绘制基础（混凝土部分）

厂房基础分为三部分：桩基础 + 柱帽 + 基础梁。

操作步骤

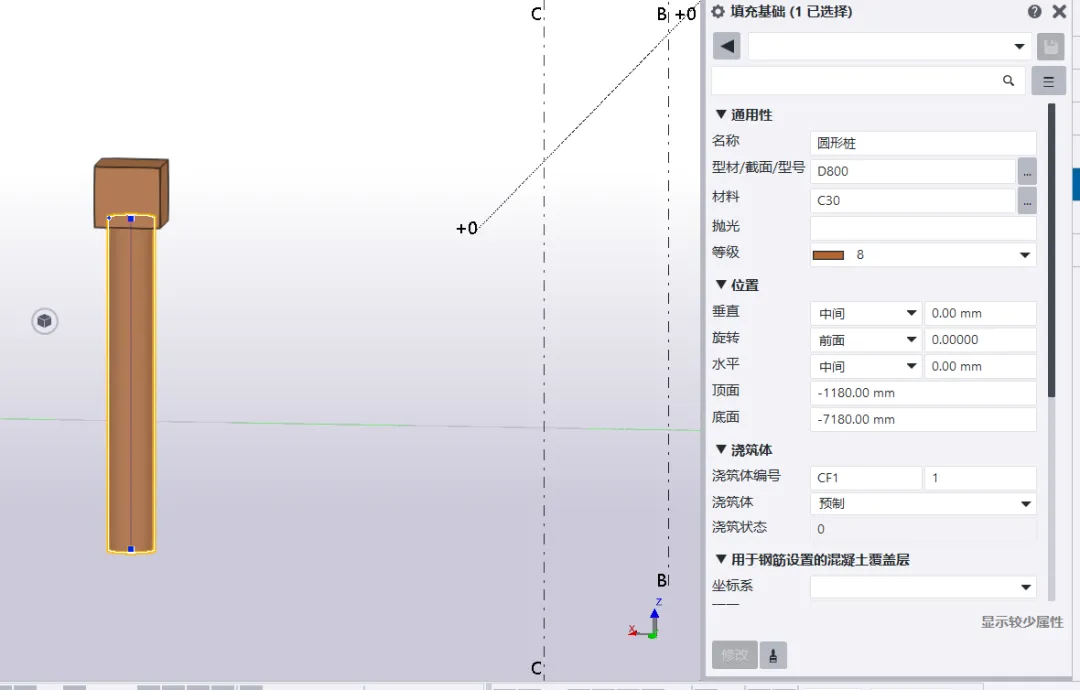

选择混凝土→基础→扩充基础。

绘制前，在构件属性中修改：

特别注意

柱帽与桩基础的接触面处，柱帽需下降100mm（如图纸要求）。

配筋部分今天暂不展开，后续再学。

小提示：Tekla中构件的位置可以先画后调，三维视图里拖拽很直观，不用强求一次到位。

二、绘制钢柱主材

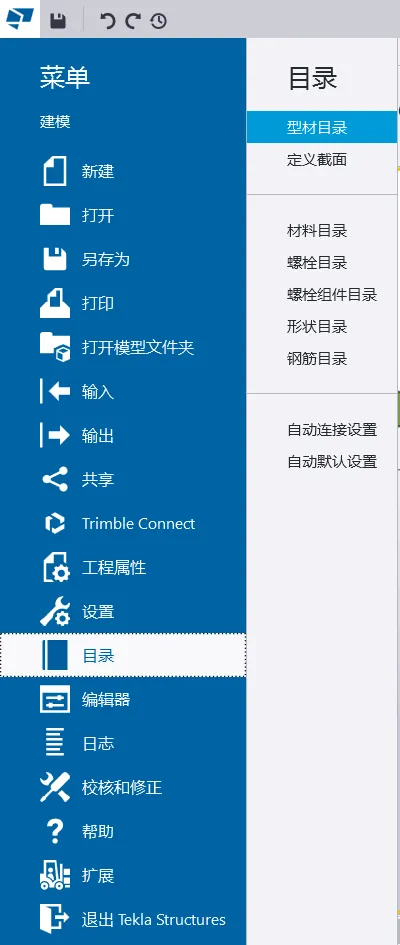

1. 检查型材目录

绘制前，先确认型材目录中是否有图纸对应的型号。没有的话需要手动添加。

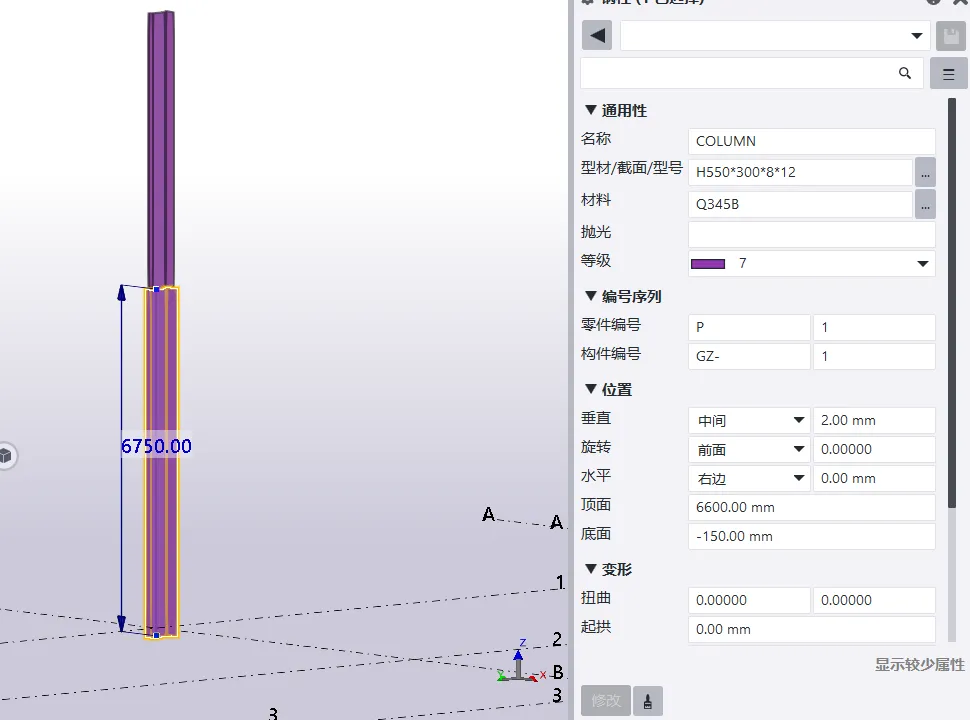

2. 绘制钢柱

选择钢→柱。

在构件属性中修改：

3. 变截面处理

图纸中钢柱可能是变截面的。首节钢柱的标高位置就是变截面的分界点。

分段依据：现场施工条件 + 国标/设计规范（需通过设计院审核）

放置位置：轴网交点

放置后调整：

三、绘制钢梁（以山墙处复杂钢梁为例）

山墙位置的钢梁比较复杂，尤其是变截面梁。今天重点学了这个。

1. 添加型材（如果目录中没有）

以变截面工字钢（PHI）为例：

在型材目录中找到“I型截面”下的“PHI”，右键 → 添加。

修改参数：

2. 绘制前的准备工作

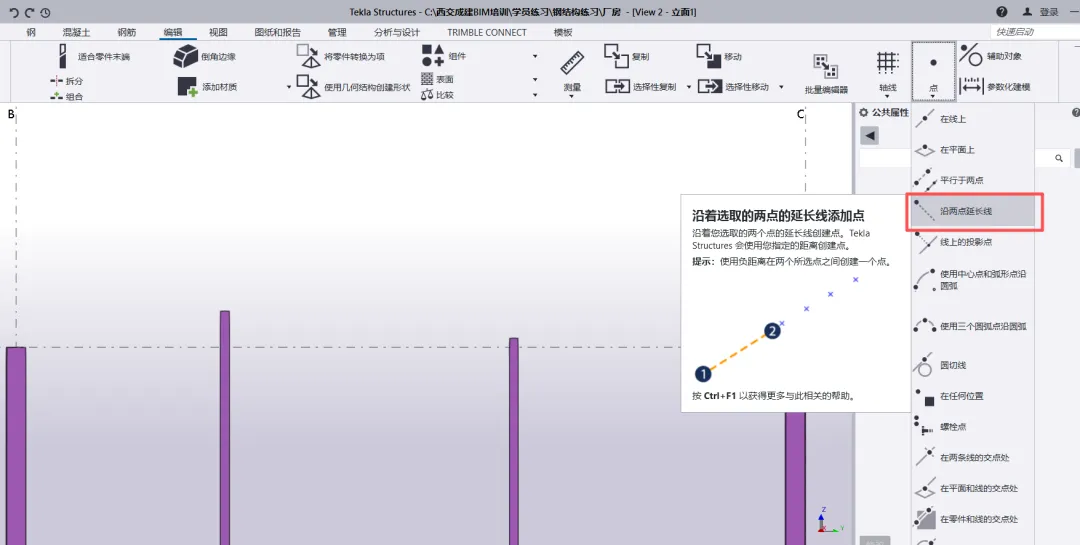

准备辅助点：用于定位梁的起点和终点。

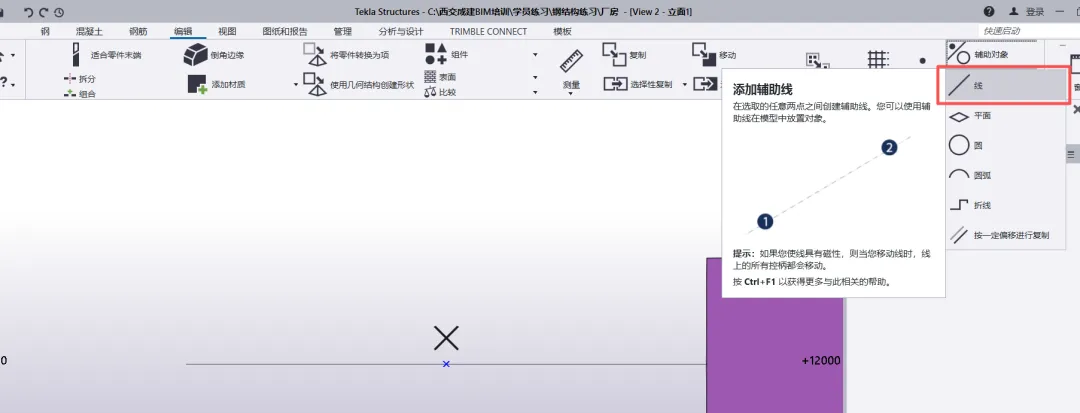

准备辅助线：根据实际需要调整线长度，辅助捕捉。

设置工作平面：确保梁画在正确的平面上。

3. 绘制钢梁

选择钢→梁。

在构件属性中修改：

4. 变截面钢梁的位置调整

绘制过程中注意变截面的朝向。

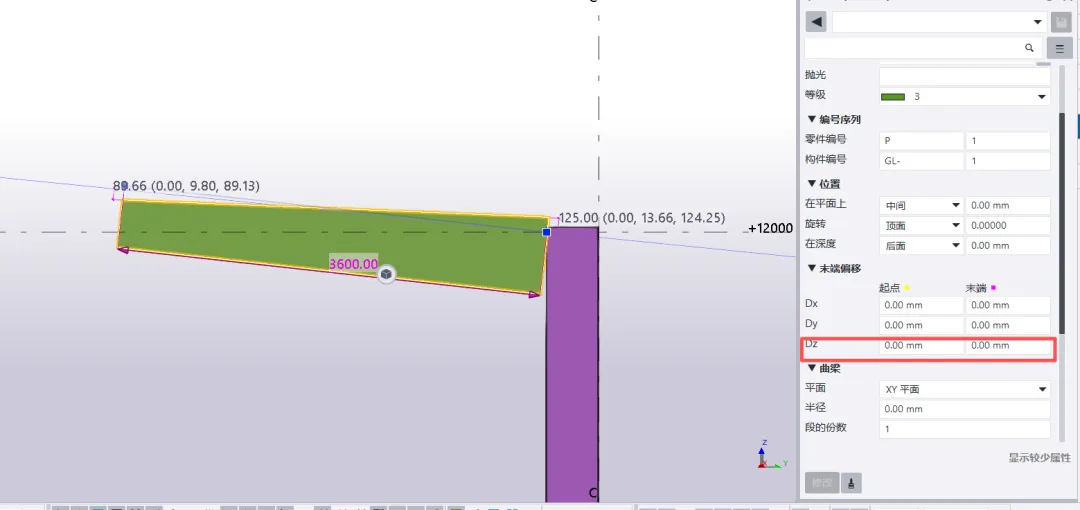

根据测量数据调整水平位置中的Dz值（垂直偏移），让梁精准就位。

重点：变截面梁的“大头”和“小头”方向不能搞反，画完后用三维视图确认一下。

四、节点绘制（梁梁节点 + 柱脚节点）

1. 梁梁节点

钢梁对接位置需要画连接板。

步骤：

画板：在梁对接位置创建钢板。

调整位置：钢板中心点需与梁截面中心点重合（如果图纸有特殊标高要求，按图纸调整）。

切割钢梁：选择编辑→适合零件末端，让梁端与板对齐。

绘制螺栓：

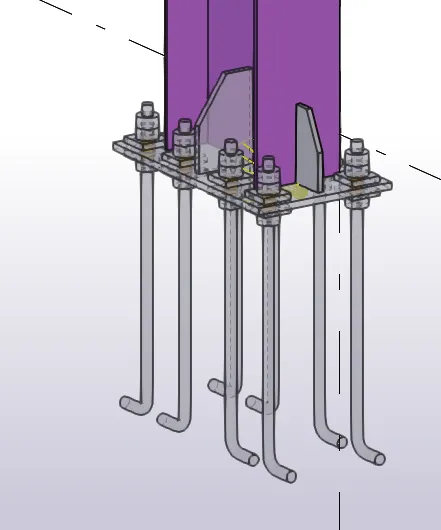

2. 柱脚节点

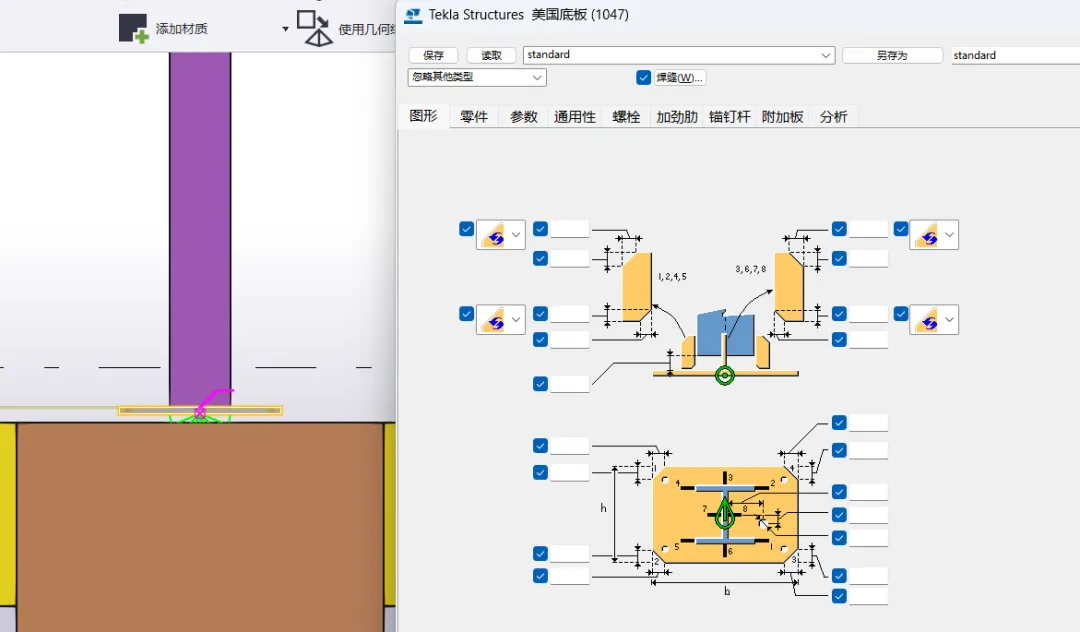

方法一：使用组件库

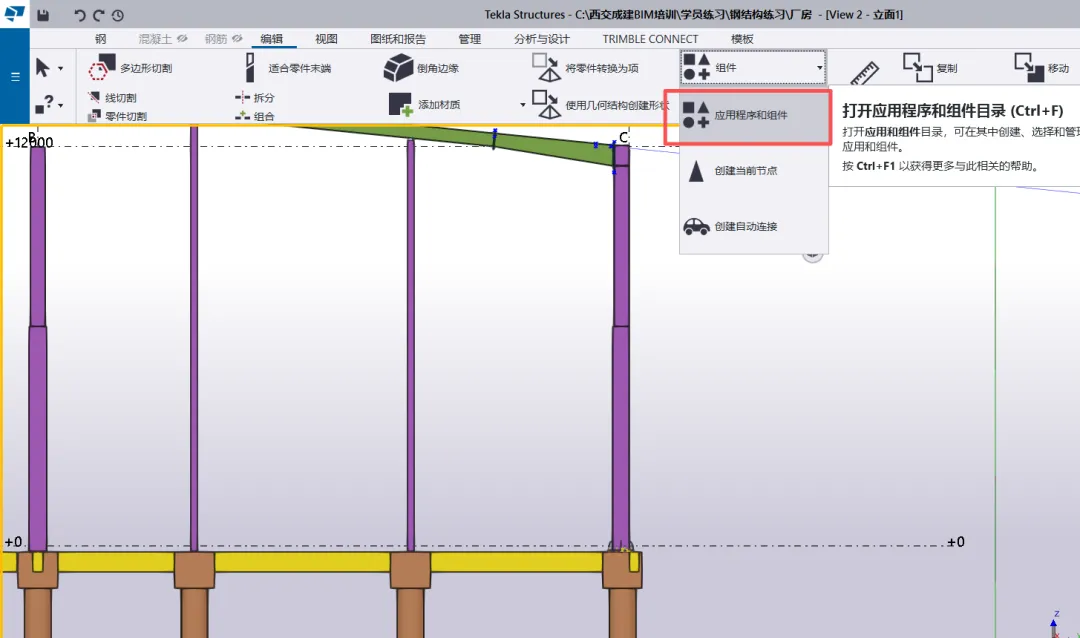

选择编辑→组件→应用编辑程序和组件。

找到与图纸匹配的柱脚节点组件。

将图纸中的参数填入对应位置。

方法二：组件 + 手绘结合

复杂柱脚节点，组件库可能没有完全匹配的，需要组件生成基础形状 + 手动绘制补充零件。

经验：不要迷信全自动组件，Tekla的节点组件有时不如手绘灵活。复杂节点“组件打底+手工精修”是常见做法。

今日小结

第一天Tekla实操，感受最深的三点：

型材目录要提前确认——没有的型号要自己添加，步骤不复杂但容易漏。

变截面构件是难点——无论是钢柱还是钢梁，变截面的方向、位置、Dz偏移都要仔细核对。

节点绘制要灵活——组件库好用但不是万能，复杂节点需要手绘配合。
