二层vlan传输名词学习笔记

本文核心主题是区分pvid，vlan id，dot1q id，termation vlan id等几个概念。

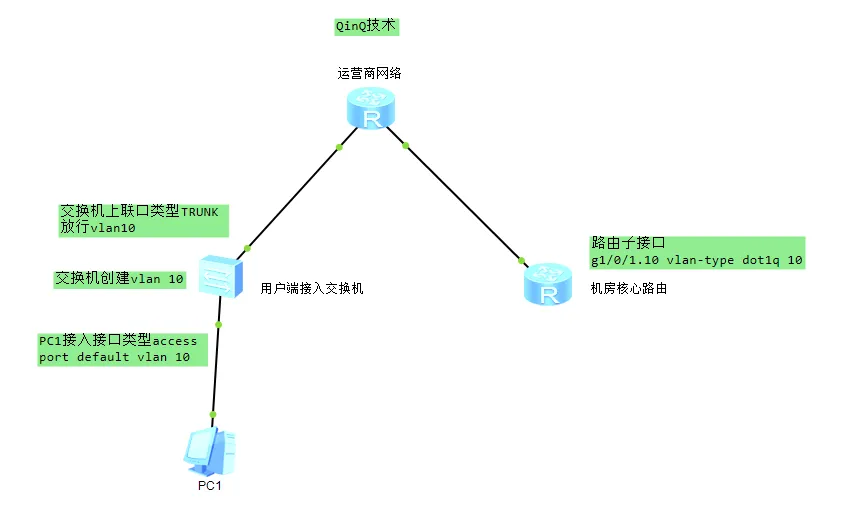

·请看简要拓扑图

·如上图，我们知道在数据传输中，vlan10一致，放行，通了，结束。我们平时会把接口加入vlan10，trunk放行vlan10，子接口加入vlan10等操作，在口头上各种10都会统称vlan10，混为一谈，但是实际定义上是有一定区别的。

我们从图上先发现几个指令：

1.交换机的端口配置port default vlan 10

2.交换机内部逻辑vlan配置vlan 10

3.运营商边缘路由dot1q termation vlan20，translation add tag 20（图上没体现，外层封装终结vlan，用户无感，后面会讲）

4.核心路由的子接口配置vlan-type dot1q 10

大家请看对照表：

我们根据拓扑图再来看看数据帧是如何转发的（上一期的排错也已经讲过）

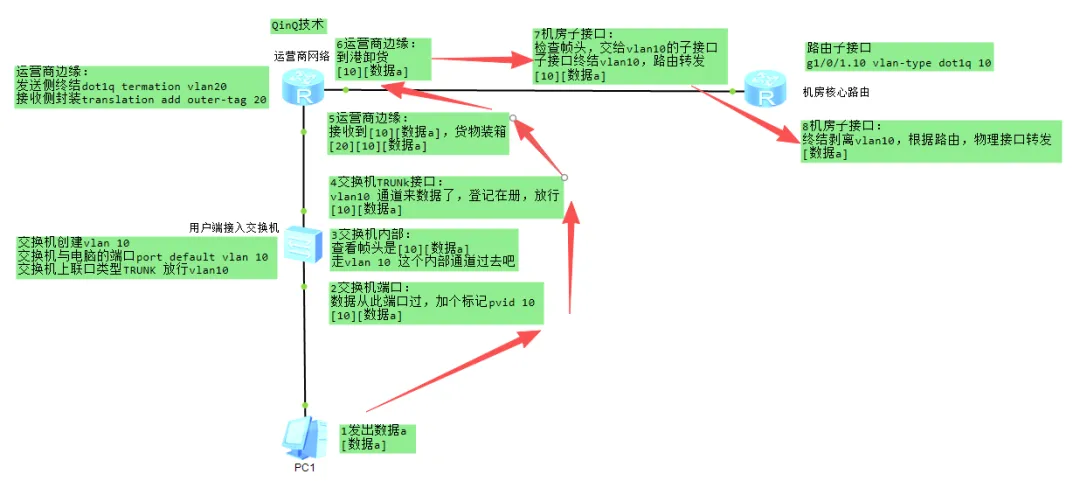

从上图我们可以看到，

1.我们常说的接口划分到vlan10下，实际是把接口的pvid设置为10；

2.我们常说的交换机上创建vlan10，实际是在交换机内部建立vlan 10的逻辑通道；

3.我们常说的Trunk放行vlan10 ，实际是把vlan10标签的数据，通过交换机内部vlan10的逻辑通道交给trunk接口，trunk接口匹配vlan10即转发。

好，到此，我们基本清晰了pvid10、vlan10、trunk放行10的含义。

下面，记录一下标签是什么时候打上，如何打上，什么时候剥离，如何剥离的。

首先要知道，设备端的数据是不参杂标签信息的，也就是说pc1发出和接收的数据包都是没有标签tagged信息的。

首先：pc1 发出数据a。pc1与交换机连接的端口收到数据a，端口发现数据a没有标签信息（untagged），那么端口（port default vlan 10）的pvid就给数据a包装一下。包装成vlan[pvid的值]+数据a，即vlan[10]+数据a

中间省略。。。

运营商环节：

1、vlan[10]+数据a 走上了运营商的线路，抵达运营商的接收边缘，接收边缘封装外层vlan（QinQ技术，解决vlan号不够用，这个一般为运营商操作，用户不涉及），好比数据装进了包装盒，包装盒装上了集装箱，数据变成vlan[20][10]+数据a；

（注：由于vlan标签占用4个字节，32bit位，其中12bit位为vlan编号使用，则限定了vlan编号从[0-4095],只有4000多个，我运营商不能只服务这4000+个业务吧，这么多怎么办？由此诞生的qinq技术，直白点就是皮裤套棉裤，vlan套两层，积数级别放大vlan编号）

2、数据通过运营商内部通道vlan20出站至运营商的发送边缘，发送边缘终结剥离外层vlan20，发送数据vlan[10]+数据a

中间省略。。。

最后的环节：无论如何，到达目的地前的最后一个交换设备时，从端口发给终端的数据是剥离vlan信息的，即只有数据a。
