袖子原型是手臂部分的服装原型，它是以袖长及上衣原型中袖窿弧线长的尺寸为依据来进行制图的。

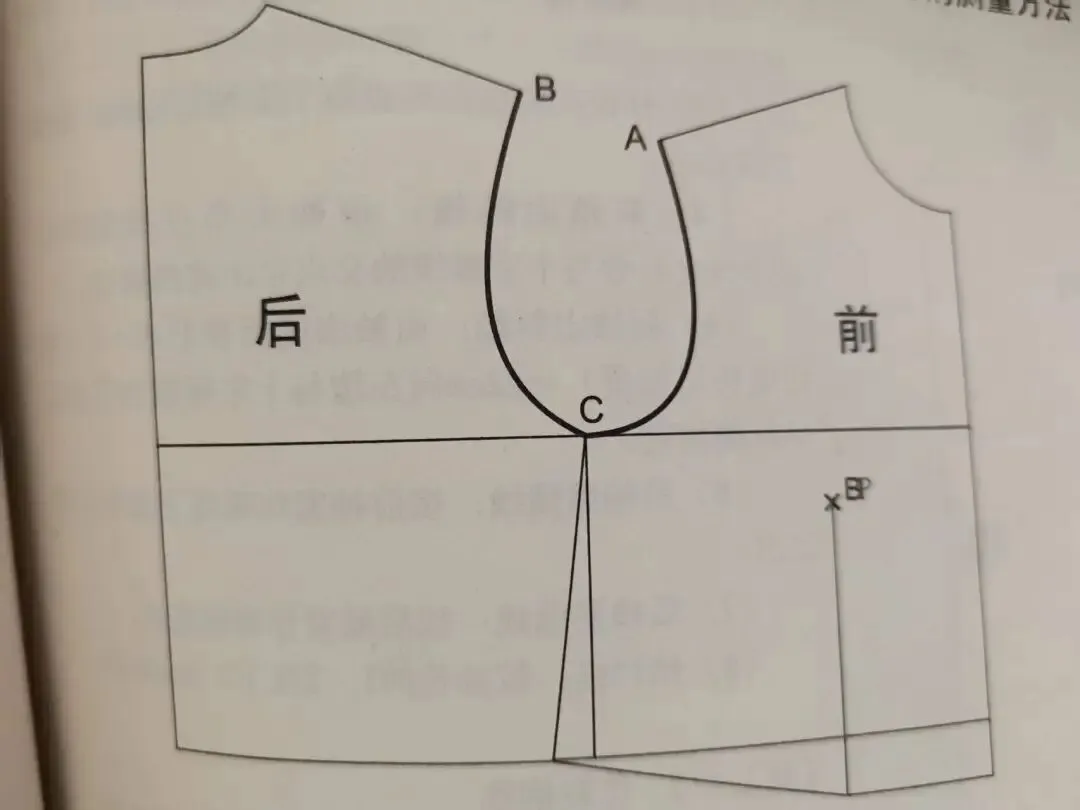

1. 上衣原型袖窿尺寸的测量方法
先在前后片原型的袖窿上如图设立A、B、C三点，然后用软尺分别量出如下尺寸：（1）前袖窿弧线（前AH）长：A～C为20.5cm。（2）后袖窿弧线（后AH）长：B～C为21cm。（3）前后袖窿弧线（AH）长：A～C～B为41.5cm。
2. 女装袖子原型制图的参考尺寸
袖长52cm 前AH长20.5cm 后AH长21cm AH长41.5cm

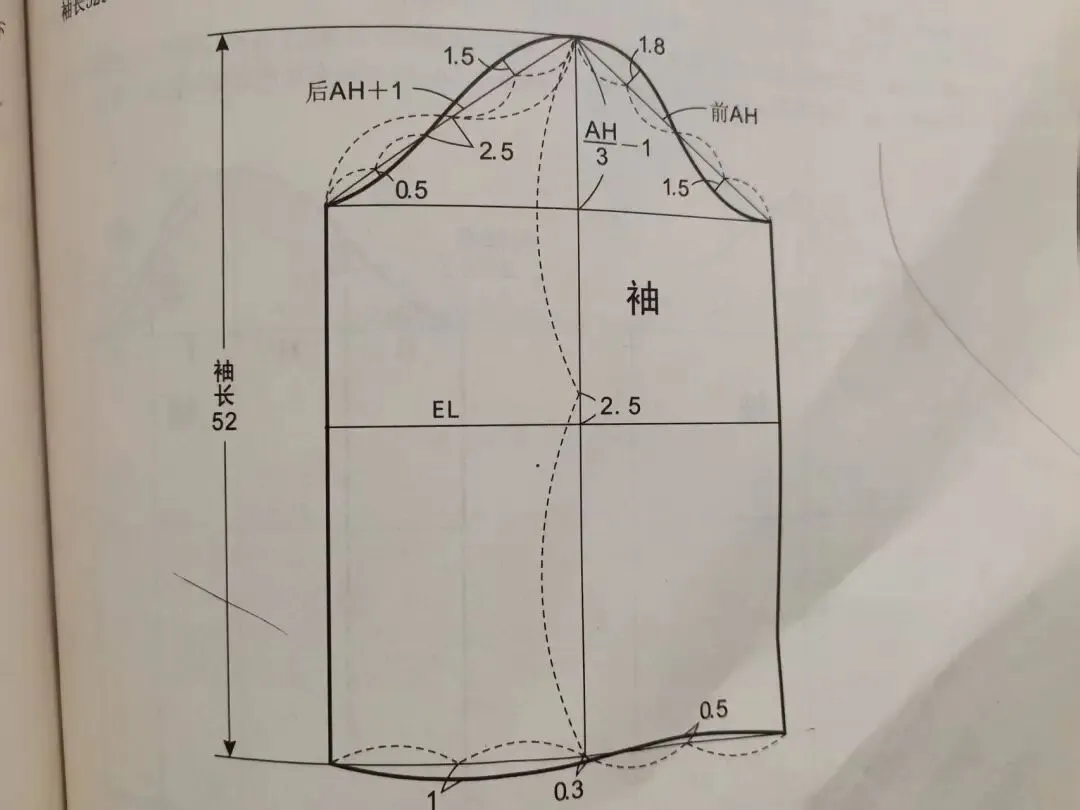

3. 女装袖子原型制图的步骤说明（分二步）
【第一步】作基础线（1）作十字线：先按图作一垂直十字线。（2）袖山高：由十字线的交点往上按AH/3-1=12.8cm定出。（3）袖长：由袖山高点向下取袖长52cm，画水平线定出。（4）前袖山斜线：由袖山高点按前AH长20.5cm向右边与十字横线的交点定出前侧袖宽。（5）后袖山斜线：由袖山高点按后AH+1（袖山吃势追加量）=22cm向左边与十字横线的交点定出后侧袖宽。（6）前袖底缝线：按前袖宽作垂线至前袖口线定出。（7）后袖底缝线：按后袖宽作垂线定出。（8）袖衬线：按袖长的1/2往下2.5cm定出。
【第二步】作轮廓线（9）前袖山弧线：把前袖山斜线分成四等份，再在上1/4处放出1.8cm，下1/4处弧进1.5cm，然后如图画顺。（10）后袖山弧线：先把后袖山斜线分成两等份，再在后袖山斜线的中点往下2.5cm处把以下再分成两等份，然后如图在上端的1/4处弧出1.5cm，底边的中间弧进0.5cm画顺。（11）袖口弧线：先把前后袖口宽分别分成两等份，然后在前袖口中点弧进0.5cm，后袖口中点弧出1cm。（12）绱袖对位点：分别按前后相应的袖窿弧线长（A和B）+0.2cm的吃势在前后袖山弧线上定出。
