差分对是模拟电路里负责信号放大的核心单元,也是运算放大器输入级最核心的结构,它的主要作用是放大差分输入信号,抑制外界共模干扰信号,大幅提升电路抗干扰能力与输入信号灵敏度,是高精度模拟电路必不可少的结构。
相比于电流镜,差分对的匹配要求更高,两只差分对管子的微小偏差,都会直接造成电路失调电压变大,电路精度严重下降,所以匹配设计必须做到极致。

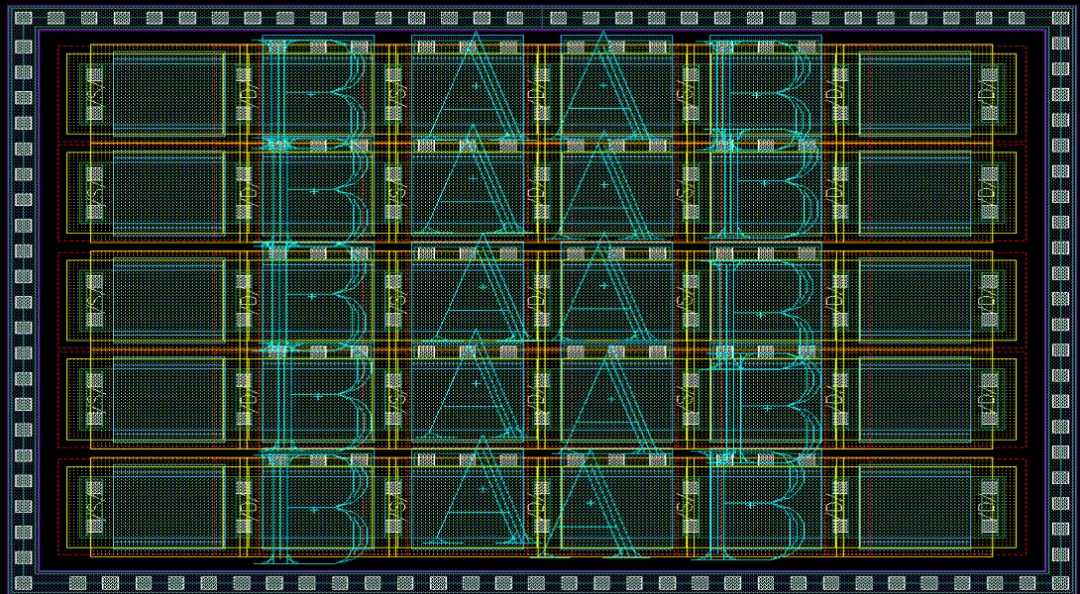

差分对核心匹配注意事项:第一必须严格做到完全中心对称布局,两只差分 MOS 管位置对称、尺寸一致、朝向一致,这是最基础也是最关键的一点;第二采用匹配性更好的叉指结构绘制差分对管,最大程度减小工艺制造带来的失配;第三差分输入两条信号线严格等长、等宽、同层布线,走线路径完全一致,杜绝信号传输延时、阻抗不一致的问题;第四差分对整体远离数字逻辑电路、高频开关线路,隔绝数字噪声干扰;第五保证两只管子周边布线、器件环境完全相同,避免单侧环境差异引发性能偏差。

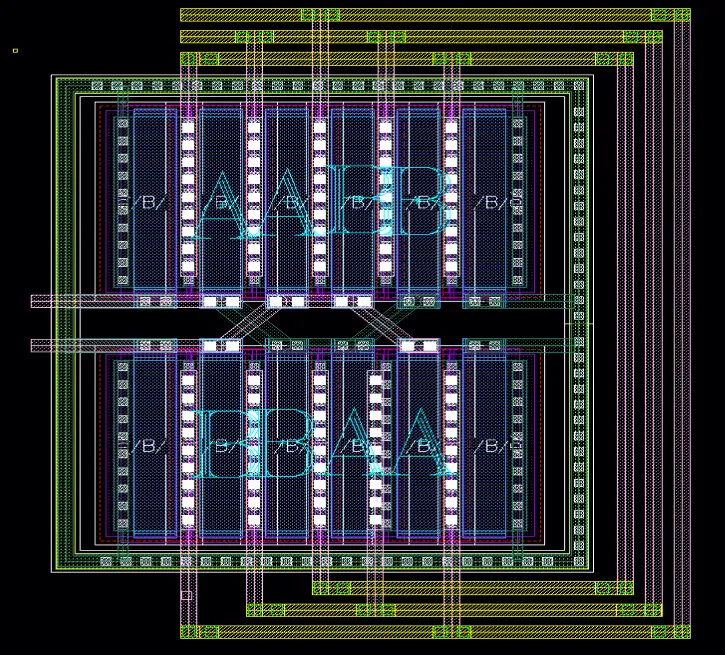

差分对版图常规绘制流程:优先选用叉指结构提升匹配度;严格遵循中心对称原则摆放两只差分管,做到位置镜像对称;统一完成源极、栅极、漏极接线,两路差分输入走线对称布设,长度尽量做到一模一样;合理布置电源、偏置线路,避开差分信号主干路径;完善接触孔与过孔设计,满足导通需求与工艺规则;绘制结束后核对原理图线路,确认差分信号、偏置线路连接无误,再进行整体规整优化。
