Word: Dip/Pad-Dry Treatment（浸轧-烘干处理）
国人既讲里子，也讲面子。
从千年的黄道婆纺织技术，到大理白族的扎染，已经熟知里外通透的织物表面处理技术。
浸轧-烘干工艺路线：把织物浸入阻燃整理液中 → 用轧辊挤掉多余液体（约75%~100%） → 烘干去除水分 →焙烘（150~200℃），让阻燃剂与纤维形成共价键并固化，也就是绑定了。
这个工艺直接、高效、抗洗性好，是目前主流的方法。
最先开始的应用，也是上文谈到的二战时期美军军营帐篷，即FWWMR整理棉帆布（Fire, Water, Weather, Mildew/霉斑, Rot Resistant/防腐），那时还是氧化锑+氯化石蜡方案，缓解了“火烧连营”的心理阴影。
很快，可能是美军吃黄油过量，体表脂肪分泌油分和糊帐篷的氯化石蜡发生了交换反应，亦或是卤代化合物引发的战争后遗症，50年代开始磷系阻燃体系慢慢地占据了C位，开启了长达半个世纪的统治。
主要路线有2条。
A：THPC（四羟甲基氯化膦）路线
这个最先来自美国农业部，棉花棉布的爸爸，后来经W公司优化后，增加了氨熏，算是以毒攻毒。
工艺：浸轧 → 烘干 → 氨熏→ 氧化 → 水洗 → 烘干

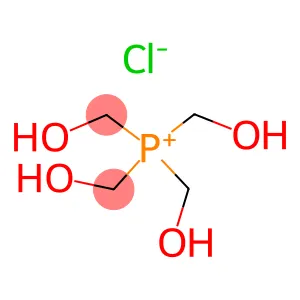

现在我们聊聊反应过程THPC的分子结构如下，看着是不是有点抓手的感觉。反应分3步，
1）THPC 在弱水条件下，发生可逆的消除反应，释放出1分子的甲醛，同时自身转变为亲核性更强的三羟甲基膦（THP），这是一个多步可逆的羟醛消除与加成平衡。
P-CH₂OH ───►P-H+O=CH₂
（P-CH₂OH 代表 THPC 中的一个羟甲基臂）
2）甲醛的羰基（C=O）与胺类（R-NH₂）反应，生成一个带有正电荷的“亚胺离子”R-N=CH₂⁺。
O=CH₂+R-NH₂──►R-N=CH₂⁺+H₂O
3）这时，三羟甲基膦（THP）抓住机会，利用其磷原子（P-H）较高的电子云密度，直接对对亚胺离子（R-N=CH₂⁺）发动亲核进攻。
P-H+R-N=CH₂⁺──►P-CH₂-NH-R
形成全新稳定的P-C-N 共价键，它的键能非常高。无数个这样的共价键在棉纤维内部相互交织，形成的阻燃成分在纤维内部形成聚合物网络，用于消防员灭火服外层棉织物，或者其它类似工况环境，可耐受极端高温和反复洗涤。
该手法处理后的棉布会变的脆硬，布面手感糙，机械强度只能保持80%多点。也会释放游离的甲醛。
优点是反复清洗后，即使表面的阻燃剂流失，纤维内部的阻燃剂会慢慢渗出来，有点缓释的味道。
（当然，现在更多的是使用先天阻燃聚合物作为面料基材。）
B: N-羟甲基膦酸酯路线
这个技术最先源自那时的C公司，也是在1950年代开始的。
工艺流程：浸轧（CP，即 阻燃剂 N-羟甲基-3-二甲氧基膦酰基丙酰胺）→ 浸轧（交联剂：如 六羟甲基三聚氰胺树脂6MD，酸性催化剂：如 氯化镁）→ 烘干（85℃）→ 焙烘（160℃） → 碱洗 → 水洗 → 烘干
(CH3O)2-P(=O)-CH2-CH2-C(=O)-NH-CH2-OH 的羟甲基可与纤维素Cell-OH上的羟基反应，形成牢固的 -O-醚键。
6MD也会交联搭桥CP和纤维素，形成巨大的3维网络。
浸染了阻燃剂，交联剂，催化剂的布料，进入焙烘（140-160C）、定型，发生近一步反应。
-PO(OCH₃)₂官能团部分发生水解，生成高活性的膦酸基（-PO(OH)₂，其立即与棉纤维（纤维素）上的羟基（-OH）发生脱水酯化反应，形成牢固的 P-O-C 共价键（磷酸酯键）。
这样，阻燃剂就长在布料上面了。
这类膦酸酯结构宝宝，还有一手暗技。在高温(>300C如火灾），会热分解形成偏磷酸或聚偏磷酸，此物攻击纤维素，并脱水，成碳。
N-羟甲基膦酸酯路线属于接枝型，不会在纤维内部形成大量的聚合物硬块。故此，处理后的布料柔软，可以做窗帘，沙发布，高铁座椅套，航空毯等以及贴身衣物。断裂强力保留率能达到原布的91%~95%。这意味着衣服更耐穿，不容易在接缝处撕裂。
缺点也很明显，就是甲醛释放。
虽然现代工艺通过添加甲醛捕捉剂或采用超低甲醛交联剂来改良，但依然难以做到绝对的“零甲醛”。
甲醛在印染、整理等工艺中，为了提高布料的阻水性等性能，也会引入。故此，2000年后的方案，逐渐向绿色发展，舍弃这些有危害的方式。
像是磷氮协同体系，如环三磷腈衍生物，是替代卤素阻燃剂用于织物的高效选择。这个和工程塑料，CCL等行业一致。
实际上，在特别需要性能的领域，如用于AI算力中心的CCL，各码头的政策很不一样。卤素可以放得比较宽，毕竟好用。
很多时候，绿色只是一个时髦的名字，其技术手段不与环保、可持续发展相关，但一定和部分鼓吹者的利益相关。
现在常见的路线有从生物基方向的，如植酸/壳聚糖/DNA等天然提取物路线，DNA是富膦的；也有无甲醛交联体系的，如植酸（Phytic Acid）+ 多元羧酸（BTCA）+ 异氰酸酯路线；也有重装无机物，纳米复合体系的，如 TiO₂/石墨烯/蒙脱土 + 磷系阻燃剂；也有先 亚磷酸盐+尿素浸轧焙烘，再经聚胺后处理，从而达到无卤无锑零甲醛的。
林林总总，各显神通。
希望30年后回望，这些方案还在。
阻燃是吃法规饭的。
