学习笔记 | 光模块设备行业逻辑

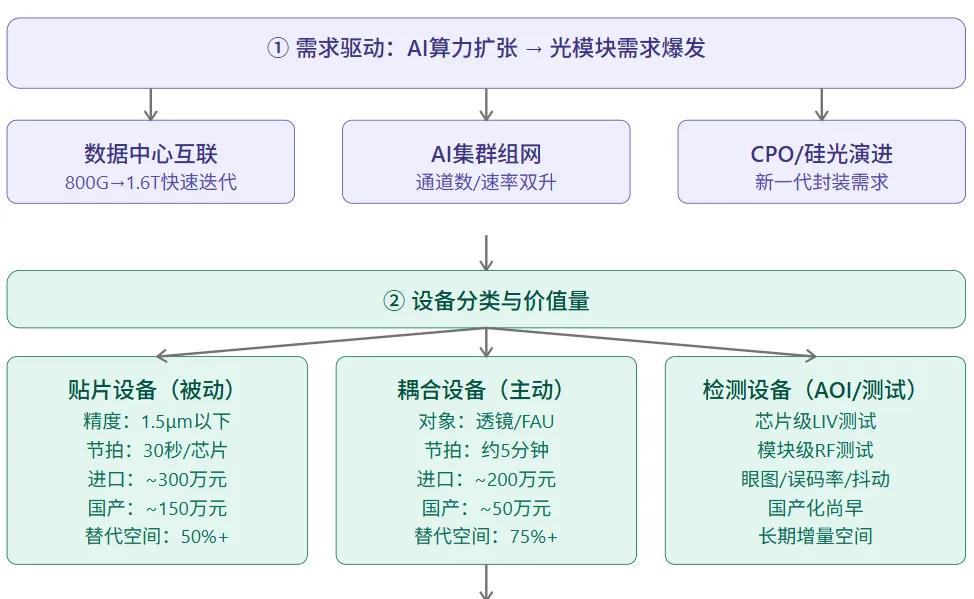

*全文由gemini生成，逻辑图由claude生成

光模块产量的几何级增长可反推设备需求。当前正处于800G向1.6T迭代节点，单通道速率和通道数同步提升，意味着每一代产品换代都带来新一轮设备采购周期。

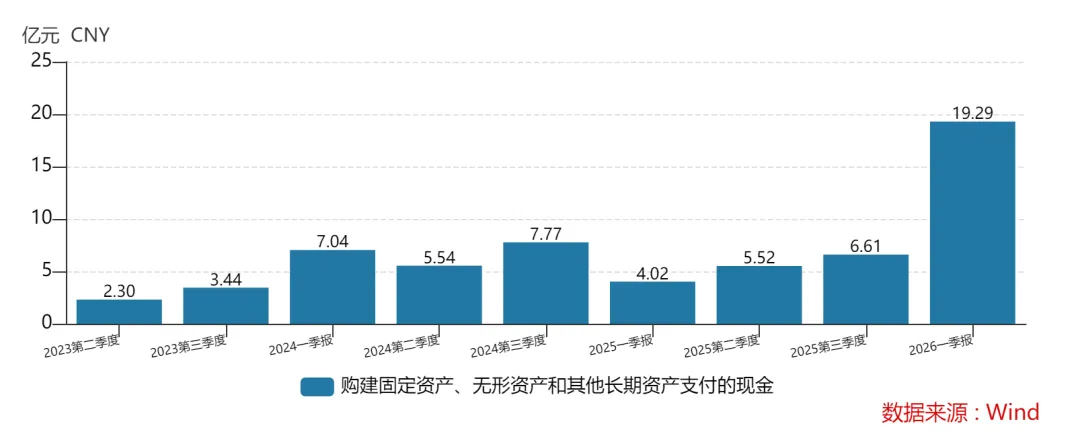

xc最新季度固定资产投资19亿元，26Q1较25Q1翻了~5倍。

设备分类与价值量

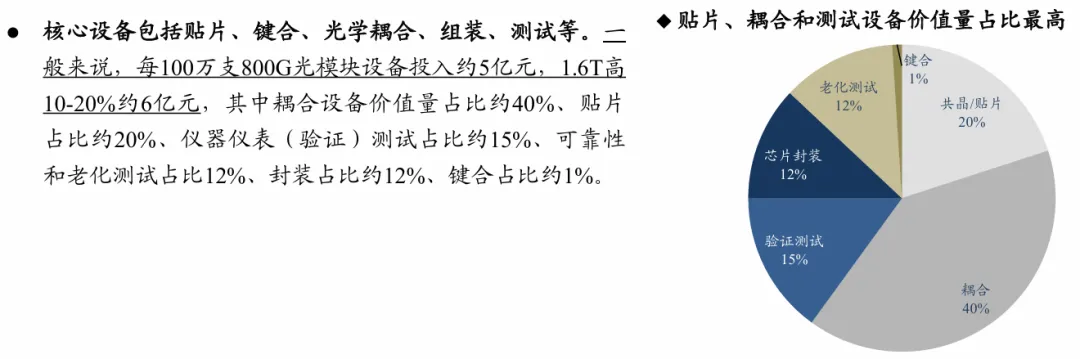

在光模块封装测试的整线价值分布中，贴片、耦合与测试是三大核心环节。

*图片来源：东吴证券《光模块设备行业深度：AI发展带动光模块需求爆发，看好封装测试设备商充分受益》

1. 组装/封装设备：精度博弈

• 贴片机：用于将激光器驱动芯片、激光器芯片（LD）、探测器芯片（PD）等精确固定在PCB或陶瓷基板上。

• 共晶机：使用金属焊料（如金锡焊料），通过高温共晶工艺固定LD芯片，精度要求极高（±1µm~3µm）。

• 固晶机：采用银胶等导电粘合剂贴装IC芯片，工艺速度较快。

• 光学耦合机：光模块封装中工时最长、难度最大的环节。

• 主动耦合：通过六轴精密平台边发光边调整位置，以找到光功率最大点，精度要求达0.05µm级。

• 无源耦合：依靠高精度定位标记一次性对准，效率更高，适用于硅光和CPO场景。

• 引线键合机：利用金丝实现芯片与基板之间的电气连接。

• 自动化组装/焊接设备：包括点胶、激光焊接、热压焊以及外壳封装设备。

1. 检测与测试设备：“守门人”

• 测试仪器仪表：包含采样示波器、误码分析仪（BERT）、时钟恢复单元（CRU）等，用于验证光电转换效率、眼图、误码率等核心参数。

• 老化测试系统：分为芯片级、CoC/组件级和模块级老化，是确保产品长期可靠性的关键，在设备价值量中占比极高。

• AOI（自动光学检测）：用于检查贴片偏移、金线断裂、焊盘异常等外观缺陷，正逐步替代人工目检以适应1.6T等高端规格的量产需求。

CPO技术重构下的价值转移

进入CPO（光电共封装）时代，设备体系将发生重构：

• “贴片-耦合一体化”：封装环节从机械分立转向光学精度驱动的一体化，超高精度倒装共晶贴片机和晶圆级光电测试系统将成为新的核心增量。

• 无源耦合占比提升：CPO通过无源对准大幅缩短单模块工时（从分钟级降至秒级），虽然单台设备效率提升，但对设备本身的绝对精度和复杂自动化控制的要求也随之飙升。

国产化核心逻辑

• 价格优势： 国产设备具备极高的性价比，成为客户降本增效的首选。

• 供应链安全： hw等已完全转向国产，xc、xxs的1.6T产线也在使用国产设备。

• 工艺标准化窗口： AI时代数据中心内部的传输距离缩短（约100米量级），对耦合精度的要求相较电信级有所放宽。这为国产设备商提供了工艺标准化的窗口期，国产设备厂普遍反映"爆单"。

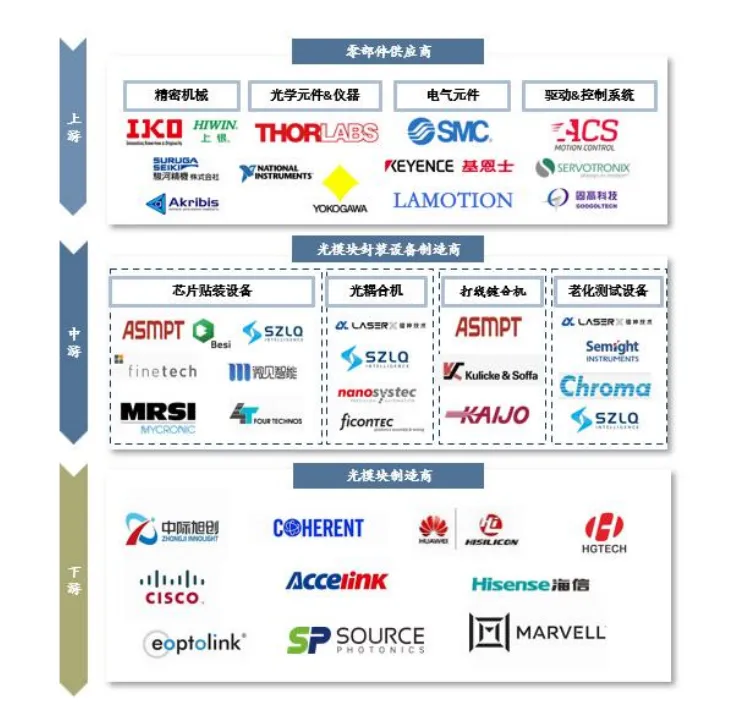

设备市场格局

特点：深度绑定头部客户。由于设备具有非标定制化属性，光模块设备厂商通常与下游客户深度耦合。例如，猎奇智能来自zjxc的收入占比长期维持在50%以上。

• 测试仪器仪表：海外垄断性强，国产龙头起步。

• 格局： 该领域是技术壁垒最高、国产替代最难的环节，海外厂商市占率超80%。

• 主要玩家：是德科技 (Keysight) 以30.8%的市占率位居全球第一，安立 (Anritsu) 占比22.5%。国产龙头联讯仪器市占率约为9.9%，是国内唯一进入前五的本土企业，并已推出适配1.6T模块的测试方案。

• 贴片/固晶设备：海外技术领先，国产厂商市占率提升。

• 格局： 海外厂商如MRSI（29%）、日本4T（21%）和ASMPT（15%）占据高端市场。

• 主要玩家： 国产厂商中，猎奇智能表现强劲，2024年全球市场份额约21%，排名第一（按设备数量口径）。此外，微见智能（由原MRSI团队创立）在高精度固晶机领域打破了美日厂商对5μm以内市场的长期垄断。博众精工和凯格精机也通过技术延伸切入此赛道。

• 光学耦合设备：国产厂商优势明显。

• 格局： 国产厂商在该领域已取得显著突破，占据较高份额。

• 主要玩家：镭神技术（原JDSU自动化部门）以27%的市占率排名全球第一，猎奇智能（18%）排名第二。海外领军企业为罗博特科收购的德国ficonTEC，其在硅光及CPO等前沿高精度领域具备技术制高点。

• 引线键合设备：海外厂商绝对主导。

• 格局：K&S和ASMPT合计市占率达50%-60%，国产化率仅为5%-10%

*图片来源：弗若斯特沙利文，猎奇智能招股书
