超声检测技术精讲：纵波与斜探头关键问题
本次课程深入探讨了纵波双晶探头灵敏度校准、几何反射波的识别与规避，以及斜探头扫描基线校准与K值测试的优化方法，旨在提升超声检测的精度与效率。
纵波双晶探头校准
关键步骤
发射与接收晶片必须与仪器电路一一对应，否则影响灵敏度。
- 鉴别方法：在校准试块上，将反射回波调至满屏80%高度。
- 回波超过80%则接线正确；低于80%则当前连接正确，无需调整。
纵波几何反射波
干扰识别
通过调整检测范围（最大声程+10mm）可有效避免多种几何反射波干扰。
- 迟到波：出现在第一次底波之后，声程为0.76倍工件直径。
- 三角形反射波：位于第一次与第二次底波之间，声程为1.3倍或1.67倍直径。
斜探头系统优化
推荐方法
单圆弧法校准扫描基线，并用小孔径横孔测试K值，可简化操作并提高精度。
- 单圆弧法 vs 双圆弧法：操作更简单，精度更高，可简化试块。
- K值测试：使用Φ2横孔（弧长短）比Φ50有机玻璃孔精度更高。
- 流程整合：用同一横孔完成K值测试后，可直接用于制作DAC曲线，进一步简化步骤。
核心实践要点：纵波检测应重视接线对应性与检测范围的精确调整以排除干扰；斜探头检测推荐采用单圆弧校准与小孔径横孔测K值的优化流程，提升整体检测效率与可靠性。
聚焦超声探伤技术，围绕纵波探伤和超声斜探头检测展开，详细讲解了纵波双晶子弹头检测、几何反射波影响及处理方法、超声斜探头检测系统调整等内容，为探伤人员提供了实用的技术指导。内容如下：
- 纵波探伤技术
- 纵波双晶直探头检测
- 电路连接对应问题：纵波双晶直探头检测时，仪器处于一发一收状态，发射电路与探头发射插座、接收电路与探头接收插座直接连接。因仪器发射与接收电路对外阻抗不同，发射与接收晶片需通过各自连接线与仪器发射、接收电路一一对应。
- 连接线鉴别方法：扫描基线校准，将校准试块相应阶梯厚度或被检工件底面反射回波高度调至满屏 80%，调换探头线连接插座位置，反射回波幅度最高时的连接方式正确；若回波高度低于 80%，则原连接正确。
- 几何反射波影响及处理

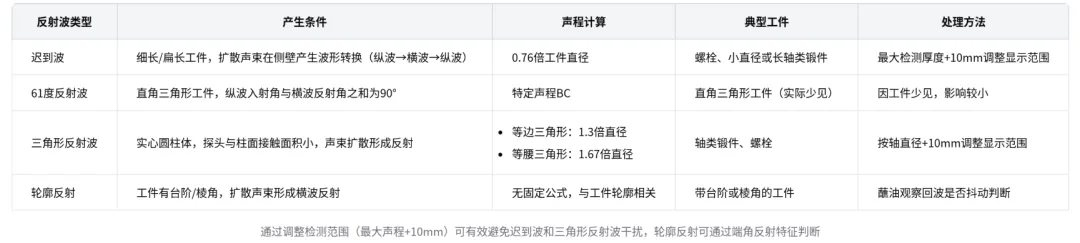

- 非缺陷回波识别：纵波直探头探伤屏幕除始波、底波和缺陷波外，还会出现迟到波、三角反射波、61 度反射波等非缺陷回波，影响缺陷波判断，了解其产生原因和特点很必要。
- 迟到波：纵波检测细长或扁长工件时，扩散声束在工件侧壁产生波形转换，横波再转换为纵波返回探头，因横波声速慢、声程长，总是在第一次底波之后出现。检测螺栓、直径小或长的轴类锻件可能出现迟到波，可通过将最大检测厚度加 10 毫米确定检测范围，避免迟到波显示。
- 61 度反射波：纵波检测直角三角形工件，当纵波入射角与横波反射角满足特定关系时会出现。但实际探伤中直角三角形工件少见，影响较小。
- 三角形反射波：纵波检测实心圆柱体时，探头平面与柱面接触面积小，声束扩散会形成三角形反射。不发生波形转换形成等边三角形，回波声程为工件直径 1.3 倍；发生波形转换形成等腰三角形，回波声程为 1.67 倍。两种反射波位于第一次底波之后、第二次底波之前。通过调整检测范围可避免其干扰，如按轴直径加 10 毫米调整。
- 轮廓反射：工件中间有台阶或棱角时，会形成横波反射回波。可通过在反射位置蘸油观察回波是否抖动判断是否为几何反射。
- 检测范围确定：数字超声检测仪器扫描基线无比例概念，扫描基线校准后，将最大显示范围设为工件最大声程加 10 毫米，可避免几何反射波对检测的影响。
- 纵波检测缺陷能力分析
- 局限性：超声纵波检测不同性质缺陷有局限性，如裂纹开裂方向与纵波传播方向平行时难以检出。
- 思考题：0 度纵波检测厚度较大工件时，按最大检测厚度加 10 毫米调整检测范围，可避免几何反射波干扰，还能清晰识别缺陷反射回波。

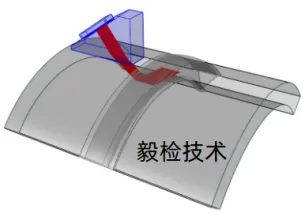

- 超声斜探头检测技术
- 扫描基线校准

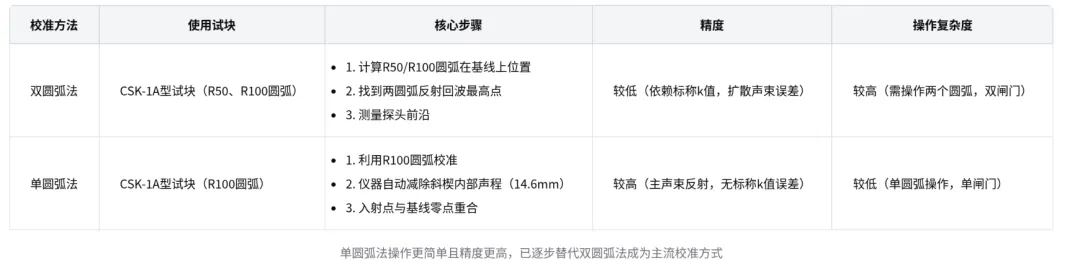

- 双圆弧法：模拟超声波检测仪转化为数字式超声仪器初级阶段，用 CSK - 1A 型试块上 R50 和 R100 两个圆弧完成扫描基线校准。通过公式计算 R50 和 R100 圆弧在扫描基线上的位置，找到反射回波最高点，测量试块前端点距离探头外壳前端的距离确定探头前沿。
- 单圆弧法：用 CSK - 1A 试块 R100 圆弧进行单圆弧法校准，校准前超声波在探头斜楔内部声程为 14.6 毫米，校准后仪器自动减掉该声程，使入射点与扫描基线零点重合。
- 方法比较：单圆弧法比双圆弧法少用一个闸门，少找一个 R50 圆弧反射回波，操作简单，精度更高。双圆弧法校准存在误差，因 R50 圆弧反射回波可能由扩散声束得到，且计算公式中 k 值为标称值，存在误差。
- 探头配置测试
- VSK 钢 1A 试块外 50 有机玻璃孔配置测试：用斜探头扫查外 50 毫米有机玻璃孔，找到反射回波最高点，利用公式计算探头 k 值，该方法遵循直角三角形定理。
- 中心孔或短横孔配置测试：用对比试块上某一深度的横通孔或短横孔测试判读 k 值，如用 2A - 1 试块 20 毫米深 φ 2×40 的横孔，通过直角三角形计算 k 值。孔径越小，配置测试越精确，可不用 VSK 钢 1A 试块有机玻璃孔。
- 距离波幅曲线制作
- 制作过程：用 2A 试块 10 毫米、20 毫米、30 毫米和 60 毫米深的孔制作距离波幅曲线，将各孔反射回波最高点调至基准高度 80%，按确认键记录 DB 数。
- 干扰信号处理：20 毫米、30 毫米和 60 毫米深孔反射回波会出现干扰信号，由试块下端角端角反射造成，10 毫米深孔因扩散声束反射点距试块下表面远，干扰信号少。
- 标准设置：检测厚度 20 毫米时，判废线在基准线基础上减 4 dB，定量线减 12 dB，评定线减 18 dB，仪器自动画出相应曲线，画出评定线后基准线自动消失。
