第二章逻辑代数
2.1 逻辑代数的基本概念与运算
2.1.1 逻辑代数的基本运算（三种核心运算，所有复合运算的基础）
逻辑代数（又称布尔代数）：专门描述数字逻辑关系的数学工具，核心是3种基本运算，其他运算均由这3种运算组合推导而来，与普通代数有本质区别（不可混淆）。

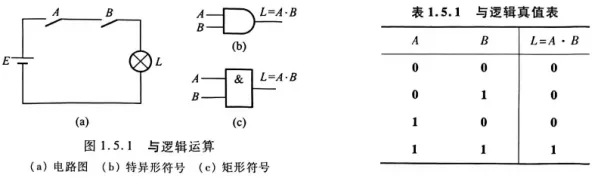

1. 与运算（逻辑乘）：
① 逻辑含义：只有所有输入均为1时，输出才为1；只要有一个输入为0，输出即为0（“全1出1，有0出0”）；
② 表达式：Y=A·B（或简写为AB），逻辑符号为“&”“∧”；

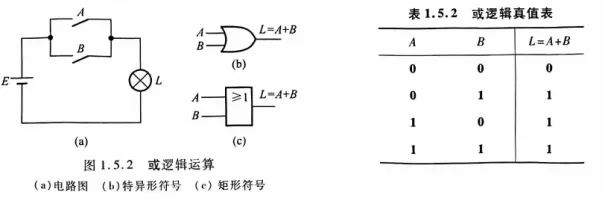

2. 或运算（逻辑加）：
① 逻辑含义：只要有一个输入为1，输出就为1；所有输入均为0时，输出才为0（“全0出0，有1出1”）；
② 表达式：Y=A+B，逻辑符号为“+”“∨”；

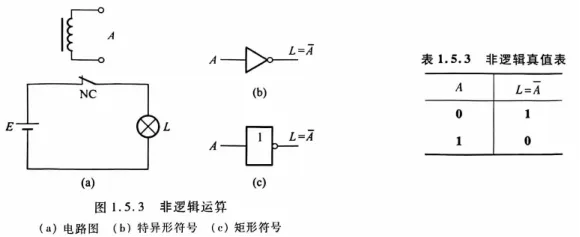

3. 非运算（逻辑非）：
① 逻辑含义：输入与输出状态相反（“入0出1，入1出0”）；
② 表达式：Y=Ā（读作“A非”，A的反变量），逻辑符号为“¬”；
③ 硬件实现：通过反相器实现，是数字电路中最基础的逻辑器件之一。
2.1.2 复合逻辑运算（数字电路实际应用最多）
由与、或、非三种基本运算组合而成，核心掌握4种，重点记忆表达式和逻辑特点（便于后续电路设计和化简）：

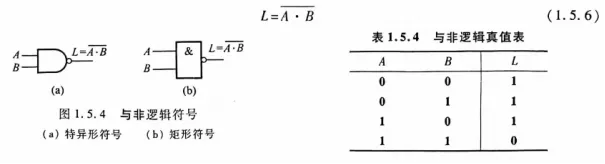

1. 与非运算：先进行与运算，再进行非运算（与运算的反运算）；

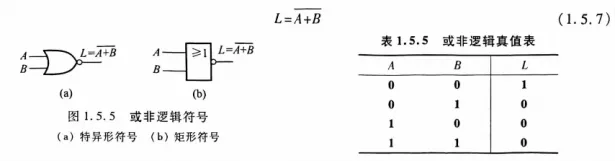

2. 或非运算：先进行或运算，再进行非运算（或运算的反运算）；

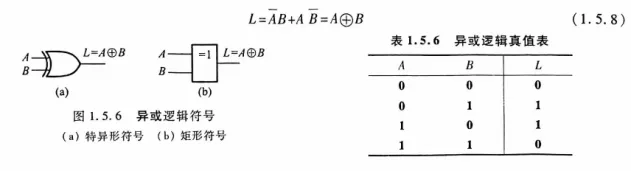

3. 异或运算：输入变量状态不同时，输出为1；输入状态相同时，输出为0；

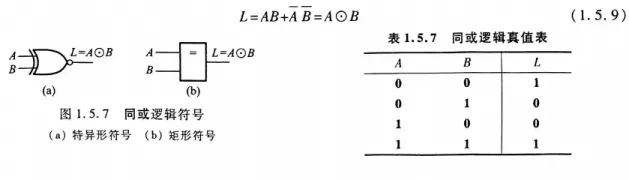

4. 同或运算：输入变量状态相同时，输出为1；输入状态不同时，输出为0（异或运算的反运算）；
2.2 逻辑代数的基本定律与规则
2.2.1 基本定律（核心必记，逻辑表达式化简的关键）
以下定律均基于逻辑变量仅取0和1的特点，可通过真值表验证，重点记忆易混淆、常用的定律（如分配律、德摩根定律）：
1. 交换律：A+B=B+A；AB=BA（与普通代数交换律一致）；
2. 结合律：(A+B)+C=A+(B+C)；(AB)C=A(BC)（与普通代数结合律一致）；
3. 分配律（重点，易混淆）：A(B+C)=AB+AC；A+BC=(A+B)(A+C)（后者与普通代数分配律不同，需重点记忆）；
4. 互补律（逻辑代数核心）：A+Ā=1；A·Ā=0（同一变量的原变量与反变量，或运算为1，与运算为0）；
5. 0-1律：A+0=A；A·1=A；A+1=1；A·0=0（0和1与逻辑变量的运算规则）；
6. 重叠律（区别于普通代数）：A+A=A；A·A=A（逻辑变量只有0和1，重复运算不改变结果，如1+1=1，而非2）；
7. 反演律（德摩根定律，重中之重）：
2.2.2 重要规则（用于逻辑表达式的推导、化简和验证）
1. 代入规则：将逻辑表达式中的某一变量，全部替换为另一个逻辑表达式，等式仍然成立（扩大定律的适用范围）；
2. 反演规则（求反函数的核心方法）：
② 步骤：
a. 将表达式中的“+”与“·”互换；
b. 将0与1互换；
c. 将所有原变量与反变量互换；
d. 保持运算顺序不变（括号保留）；
3. 对偶规则（推导定律、验证等式的工具）：
① 目的：求逻辑函数Y的对偶式Y'；
② 步骤：
a. 将表达式中的“+”与“·”互换；
b. 将0与1互换；
c. 变量保持不变；
d. 保持运算顺序不变（括号保留）；
补充：若两个逻辑函数相等（Y1=Y2），则它们的对偶式也相等（Y1'=Y2'）；可利用对偶规则简化定律推导（如分配律的对偶式仍成立）。
2.3 逻辑函数的化简
2.3.1 化简的目的与标准
1. 化简目的：减少逻辑表达式中的乘积项（与项）个数和每个乘积项中的变量个数，从而减少硬件电路中逻辑门的数量，降低电路复杂度、成本，提高电路可靠性。
2. 化简标准（以“最小项之和形式”为基础，最简与或式）：
① 最小项定义：n个变量的逻辑函数中，每个变量以原变量或反变量形式出现一次，且仅出现一次的乘积项（n个变量共有2ⁿ个最小项，记为mᵢ，i为该最小项对应的二进制数的十进制值）；
② 最简与或式要求：a. 乘积项（与项）的个数最少；b. 每个乘积项中的变量个数最少（无多余变量）。
2.3.2 化简方法（两种常用方法，按需选择）
1. 公式法（代数法）：利用逻辑代数的基本定律和规则，逐步对逻辑表达式进行化简，适合变量数少、表达式简单的逻辑函数；
常用化简技巧（必掌握，结合示例理解）：
① 合并项法：利用互补律A+Ā=1，合并相同变量的乘积项（消去不同的变量）；
② 吸收法：利用A+AB=A，吸收多余的乘积项（AB是A的一部分，可直接吸收）；
③ 消去法：利用A+ĀB=A+B，消去乘积项中的多余变量（ĀB中的Ā可消去）；
④ 配项法：利用A=A(B+Ḃ)，添加多余的最小项，便于合并其他乘积项（适用于复杂表达式）；
综合示例：化简Y=AB+ĀC+BC；
步骤：Y=AB+ĀC+BC(A+Ā)（配项，添加A+Ā=1）
=AB+ĀC+ABC+ĀBC
=AB(1+C)+ĀC(1+B)（合并项）
=AB·1+ĀC·1
=AB+ĀC（最简与或式）。
2. 卡诺图法（图形法）：适合变量数≤4的逻辑函数，直观、快捷，不易出错（避免公式法的繁琐推导）；
① 核心原理：相邻最小项（仅1位变量不同）可合并，消去不同的变量；卡诺图中，“相邻”包括上下相邻、左右相邻、四角相邻（如4变量卡诺图的m₀与m₃、m₁₂相邻），合并的方格数必须是2ⁿ（n=0,1,2,...，如1个、2个、4个、8个方格）；
② 化简步骤（3步走）：
a. 画卡诺图：根据变量数绘制（2变量2×2、3变量3×4、4变量4×4），卡诺图的方格对应所有最小项；
b. 填1：将逻辑函数转化为最小项之和形式，在卡诺图对应最小项的方格中填1，其余方格填0（0可省略不填）；
c. 合并1方格：尽量合并最多的相邻1方格（合并的方格数越多，消去的变量越多），每个合并后的区域对应一个乘积项，所有乘积项相加即为最简与或式；
③ 注意事项：合并时不可遗漏任何一个填1的方格，避免重复合并，确保最终表达式为最简。
2.4常见易错点与注意事项（重点规避，减少失误）
1. 逻辑代数与普通代数的区别：逻辑代数中的“+”是或运算、“·”是与运算，不可与普通代数的加减乘除混淆（如A+A=A，而非2A；A·A=A，而非A²）。
2. 德摩根定律的应用：多个变量反演时，必须将所有“+”与“·”互换、所有原变量与反变量互换，不可遗漏任何一项（如¬(A+BC)=Ā·(Ḃ+Č)，而非Ā·ḂČ）。
3. 卡诺图化简：相邻方格包括四角，合并时尽量合并最多的方格，避免遗漏填1的方格，确保得到最简与或式。
4. 最小项与最大项：最小项是乘积项（与项），最大项是和项（或项），二者互为反函数（mᵢ=¬Mᵢ），不可混淆。
5. 逻辑函数化简验证：化简后的表达式，可通过真值表与原表达式对比，验证是否等价（真值表完全一致，说明化简正确）。
