学习笔记----利用ArcGIS处理栅格与矢量数据
- 2026-02-10 15:30:52
流域水系规划、水文分析计算、工程布局布置等，都离不开能够展示不同要素的图件。一张布局合理、要素齐全、清晰简洁的图纸，对于一个项目的结果展示，是非常重要的。想要做出符合行业规范、数据准确的图纸，基础数据的处理尤为重要。基础数据中，栅格数据是以像素矩阵组成的数据，如遥感影像，数据主要依赖于分辨率，常用的有DEM数据、全球地表覆盖数据、遥感影像数据等；矢量数据是以几何对象（点/线/面）表达离散实体（如道路等），常用的矢量数据有水系、道路、行政区划、生态红线、基本农田等。本篇文章将讲一讲利用ArcGIS处理栅格数据与矢量数据的基础操作，如何将收集到的大图幅栅格数据与基础地理信息数据按照工程研究范围进行提取。（本次以黄河支流无定河的流域水系图为案例，以DEM栅格数据、水系矢量数据为操作对象）。
一
栅格数据的处理——DEM数据

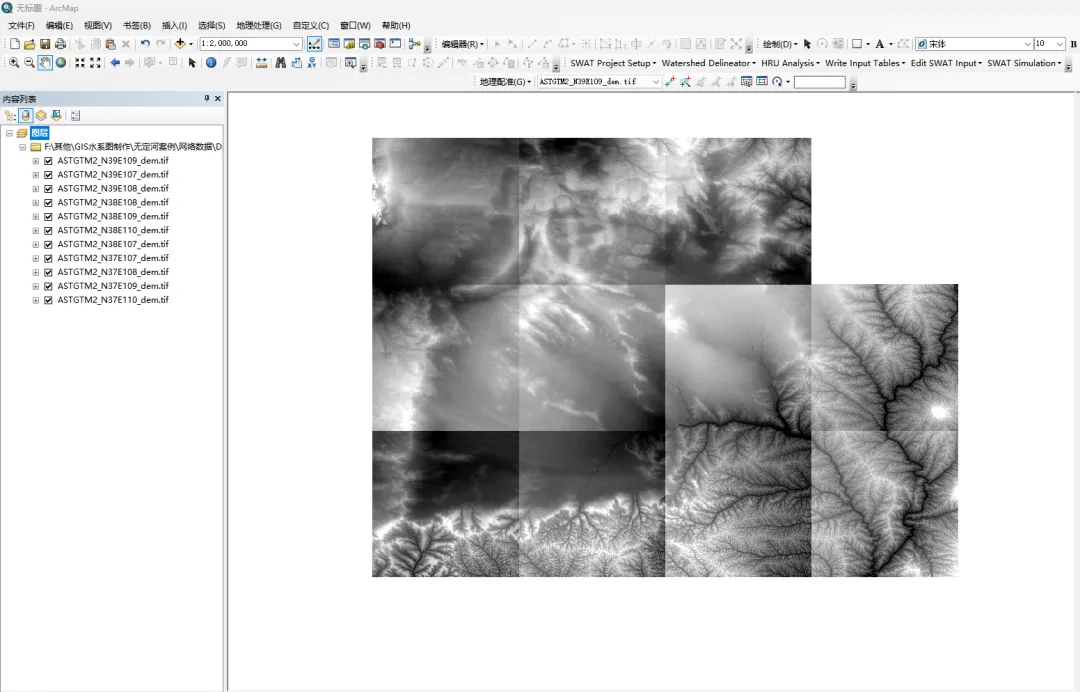

按照无定河的流域面积下载DEM数据（流域面积的提取和DEM数据的下载方式可见往期文章介绍），天地图官网下载的数据如下图1所示。
图 1
以下主要介绍下载后的DEM数据的处理方式。
1
拼接
若下载到的栅格过小，可以将相邻的小栅格拼接为一块较大的栅格利用工具箱“数据管理工具－栅格－栅格数据集－镶嵌至新栅格”。如图2所示。
图 2
2
裁剪

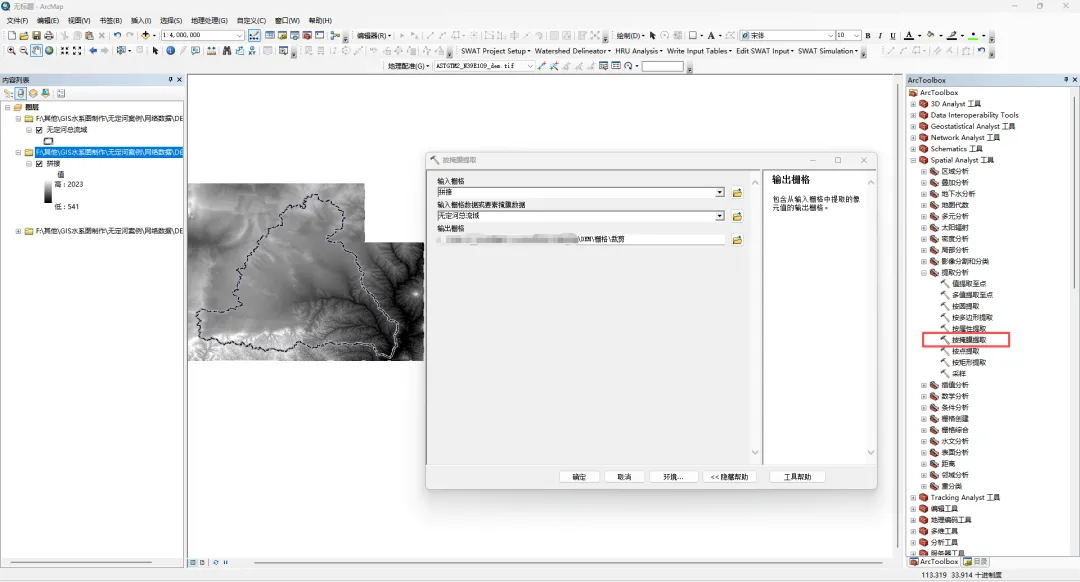

从拼接好的DEM数据中，裁剪出工作所需要的研究范围，本次以无定河流域为例，裁剪出无定河流域的DEM数据。使用工具箱中“Spatial Analyst 工具－提取分析－按掩膜提取”。如图3所示。
图 3

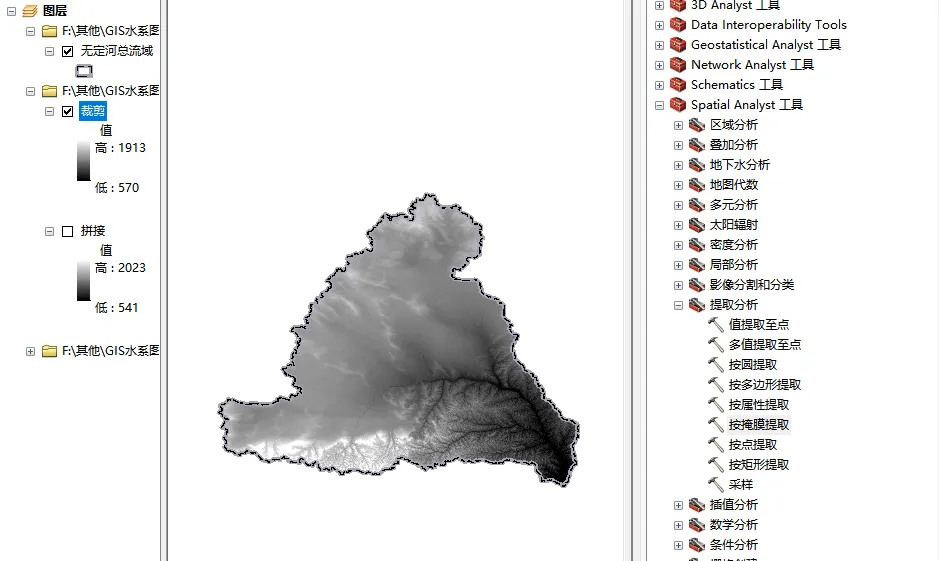

提取后的DEM如图4所示。
图 4
3
投影和变换

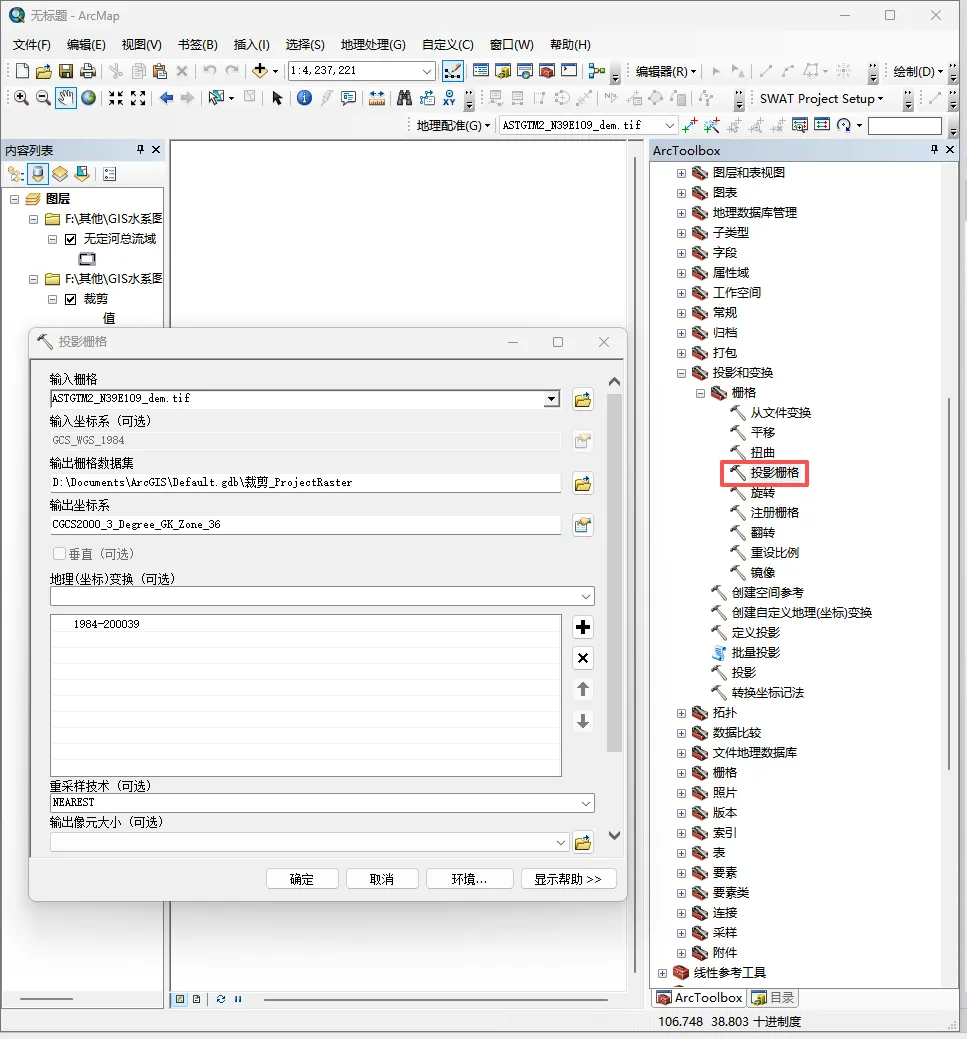

栅格自带的坐标系不符合使用要求，需要变换时，可选择工具箱中“数据管理工具－投影和变换－栅格－投影栅格”，修改为所需的坐标系。如图5所示。
图 5
4
山体阴影
DEM高程数据调试后可以显示出区域地形特征，利用“属性－符号系统－拉伸－挑选合适色带－勾选使用山体阴影效果”。如图6所示。
图 6
二
矢量数据处理——水系矢量数据

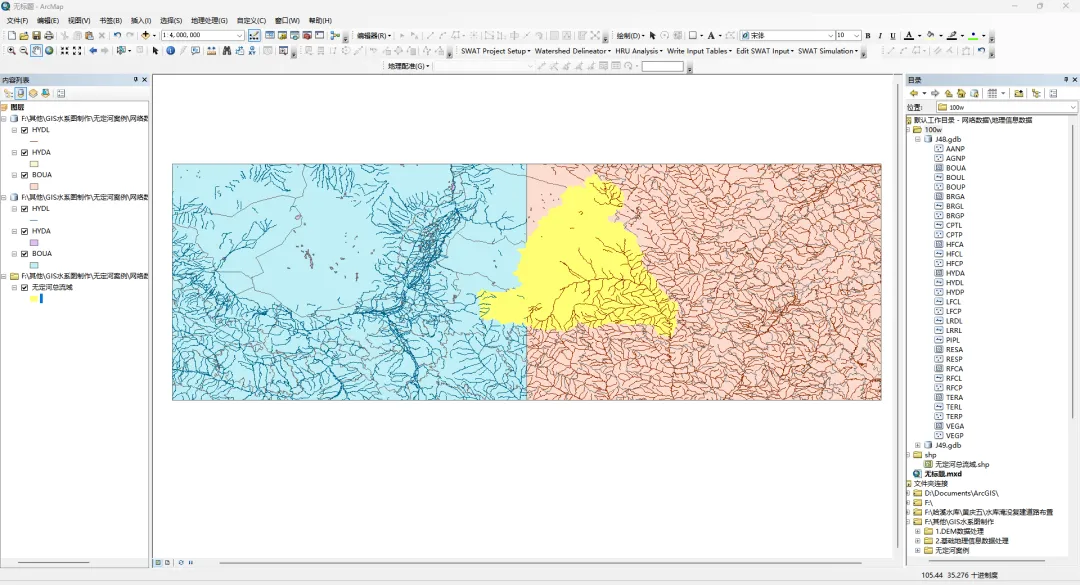

本次按照无定河的流域面积下载基础地理信息矢量数据（基础地理信息数据的下载方式可见往期文章介绍），天地图官网下载的数据如图7所示。
图 7
1
裁剪

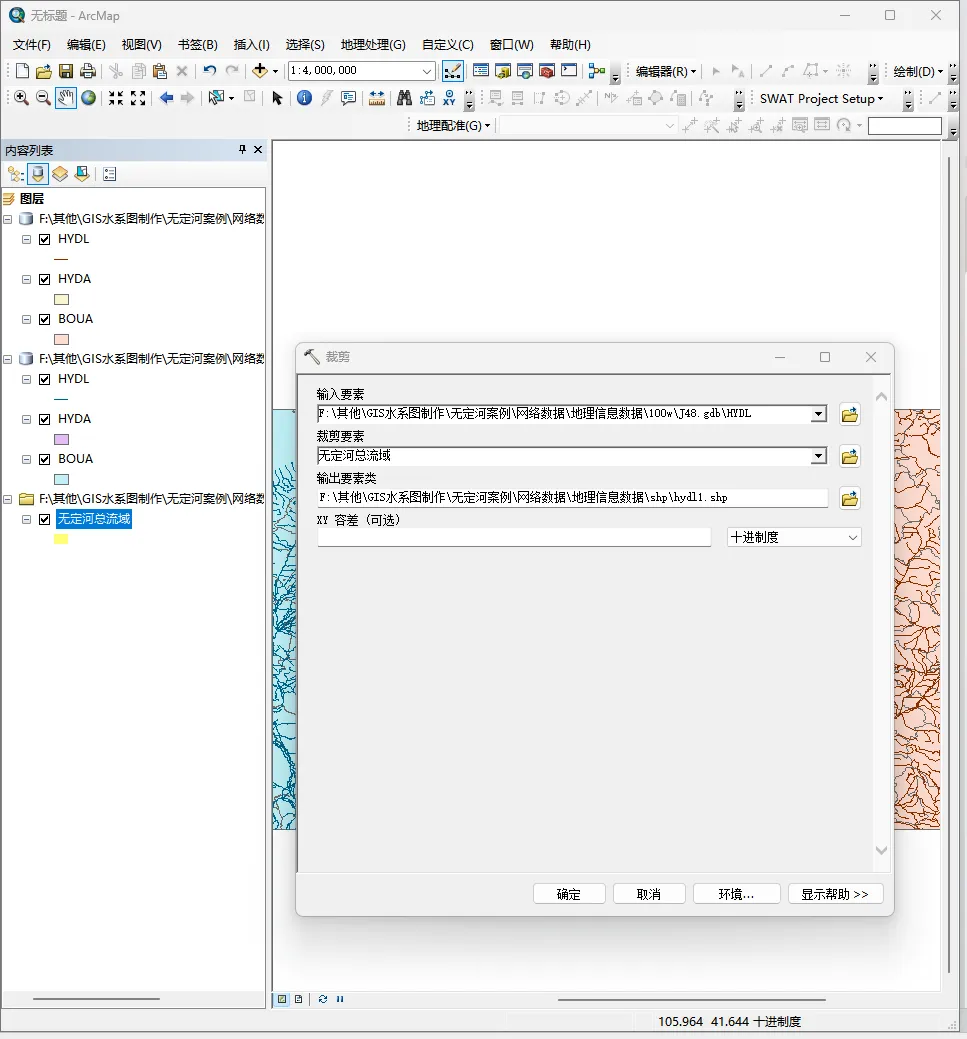

以无定河流域面积为裁剪要素，裁剪出基础数据中流域内的数据，以HYDL（水系线）为例，使用“地图处理－裁剪”进行操作，如图8所示，裁剪结果如图9所示。
图 8
图 9
以相同的方式处理其他所需要的矢量文件。
2
合并

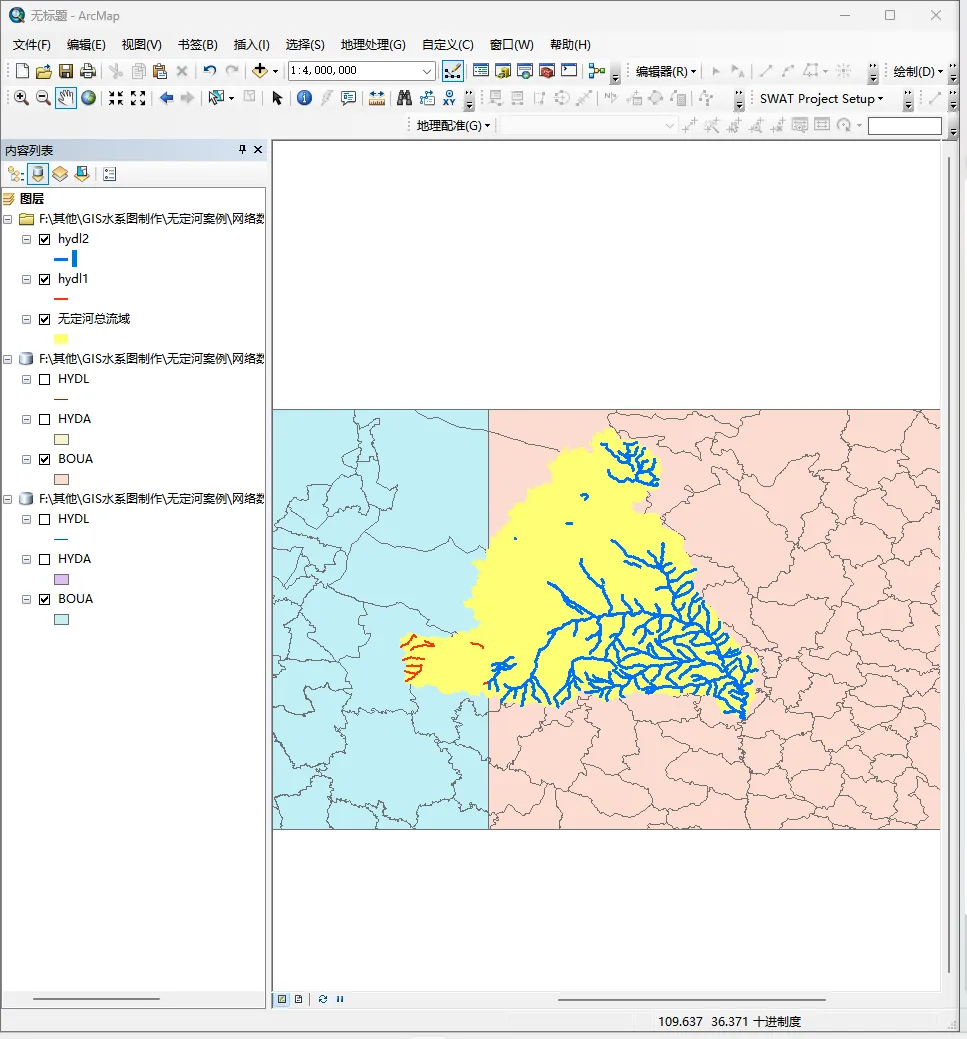

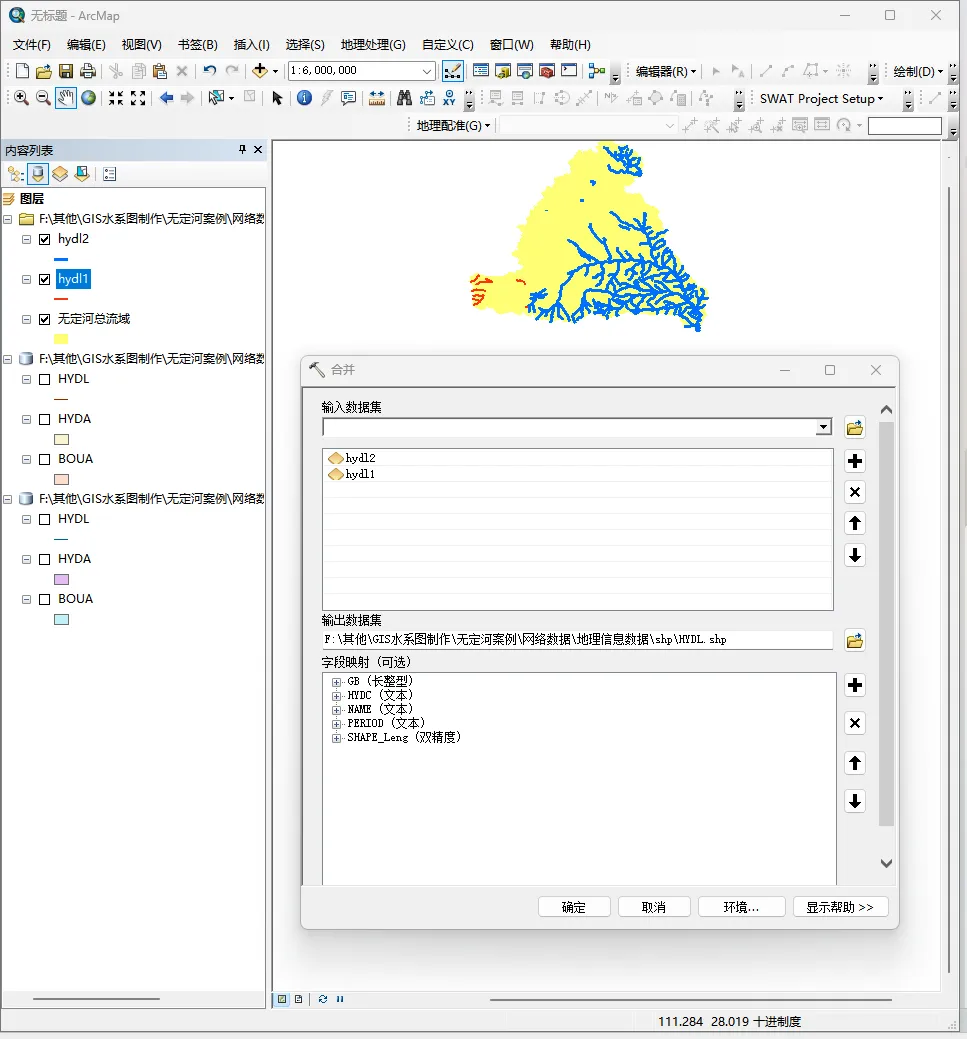

两个相同类型的矢量文件可以进行合并，以方便统一处理，使用“地图处理－合并”进行操作，如图10所示，合并结果如图11所示。
图 10
图 11
3
融合

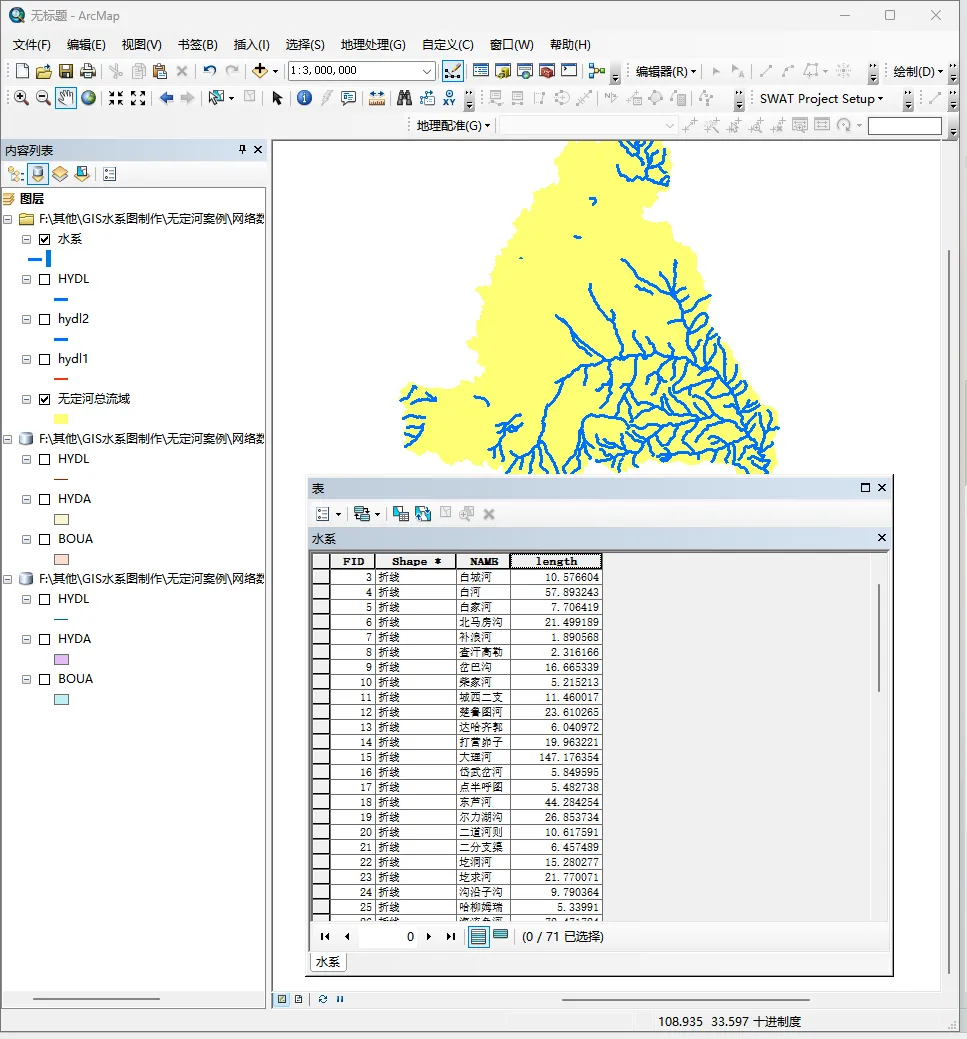

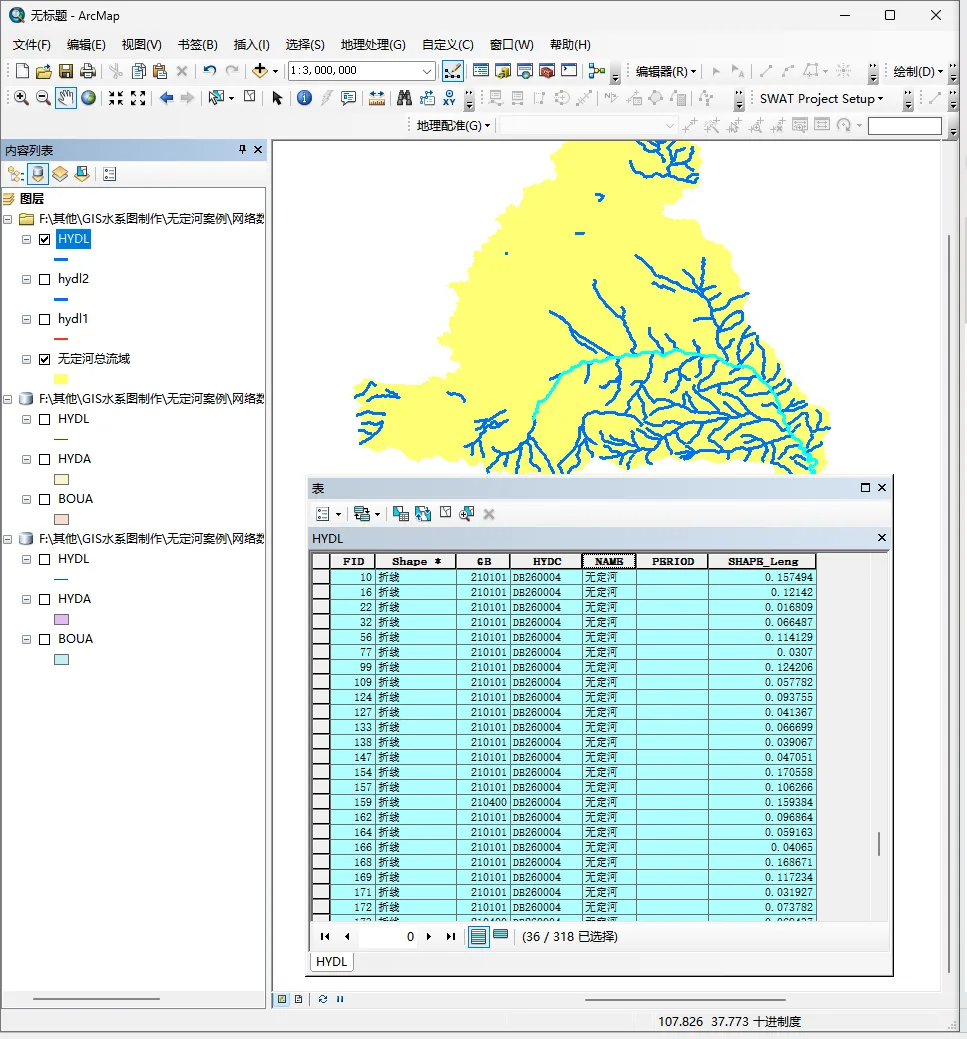

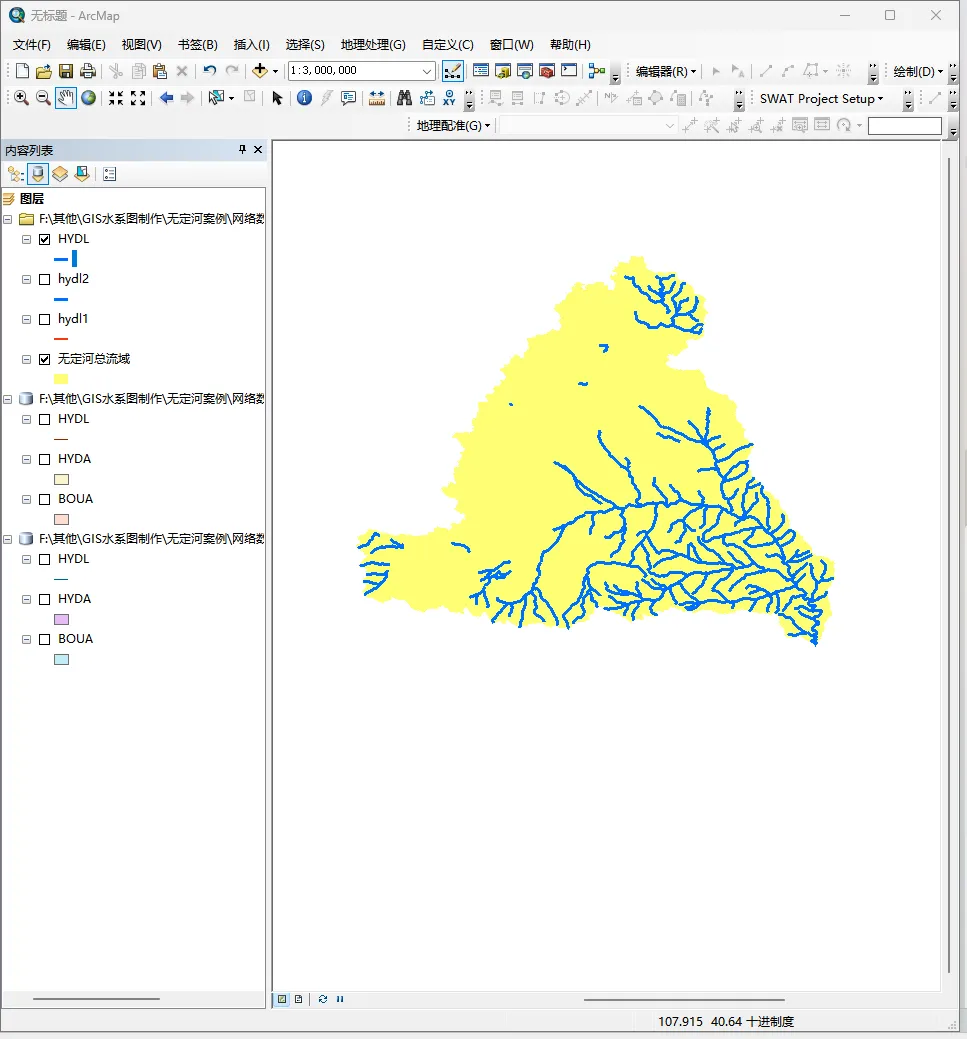

一个矢量文件的属性表中，同一字段内重复数据出现过多，如图12所示，可以使用融合功能，合并同类项，使用“地图处理－融合”进行操作，融合结果如图13所示。
图 12
图 13
4
图例与标注

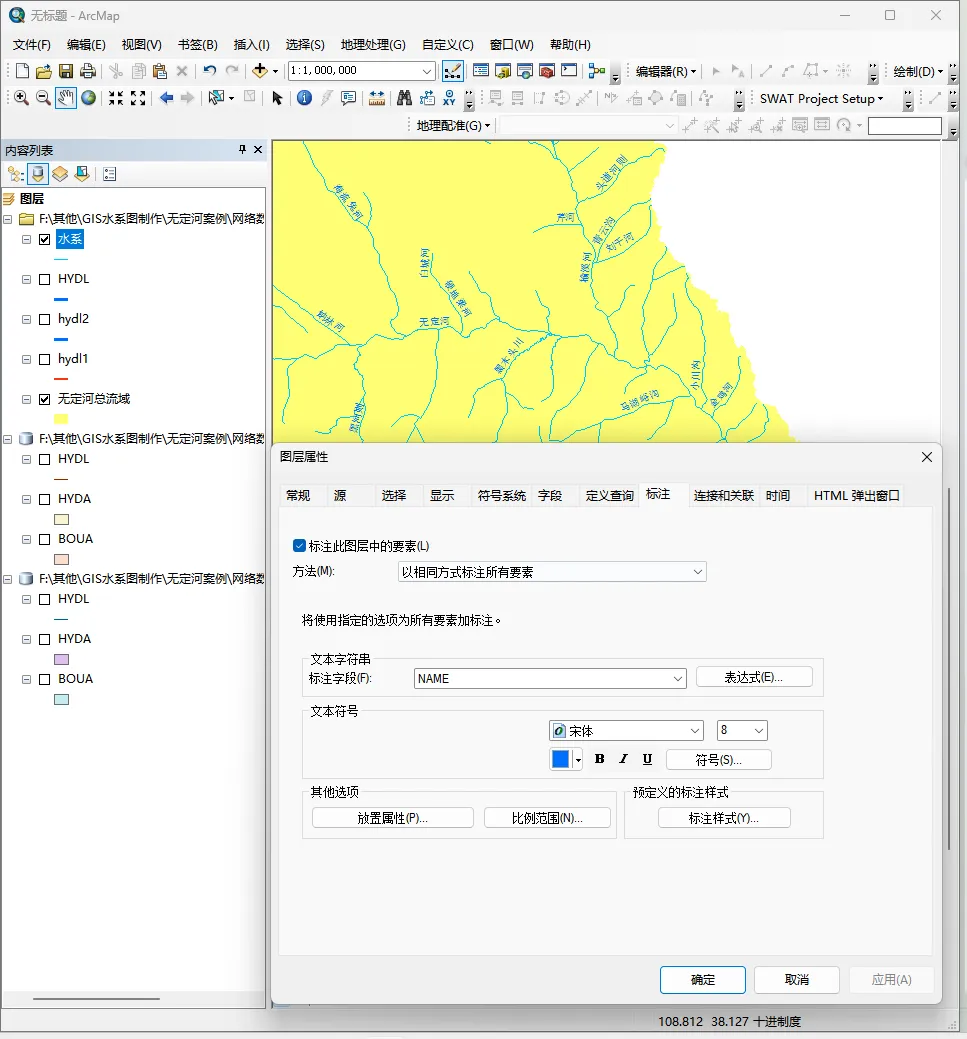

矢量文件的标注方式、图形参数可参考规范《水利空间要素图式与表达规范》（SL 730-2015），使用“属性－标注”进行操作，如图14所示。
图 14
结语
本套ArcGIS基础操作方法具有通用性，适用于大部分情况。其中，栅格数据的精细化处理为流域地形、地表覆盖特征的精准呈现奠定基础，矢量数据的规范化加工则保障了水系要素等地理信息的准确性与完整性，二者的协同处理是制作符合水利行业标准图纸的关键。
