2026-2-7 今日读书:眼底病学学习笔记(第五章 视觉电生理)第四节 多焦视网膜电图(mfERG)与多焦视觉诱发电位(mfVEP)
一、章节导入与前章衔接
前面我们系统学习了传统全视野电生理技术（ERG、EOG、VEP），它们通过“全局平均”的方式评估视网膜或视路的整体功能，但存在一个核心局限：对局部病变（如黄斑区1-2mm的微小病灶）的定位和定量能力几乎为零。临床中，黄斑区是视觉最敏锐的区域，也是AMD、黄斑裂孔、糖尿病黄斑水肿等致盲性疾病的高发部位，传统电生理无法满足精准诊断的需求。
多焦电生理（mfERG/mfVEP）正是为解决这一痛点而诞生的革命性技术。它通过伪随机m序列控制的多焦刺激，将视网膜后极部分割为数十到数百个独立的六边形刺激区域，同时激活并记录每个区域的电反应，最终生成二维密度图和三维功能地形图，实现了从“全局平均”到“局部精准”的跨越。这一技术不仅是黄斑病变、青光眼早期诊断的核心工具，更推动了视觉电生理从“功能评估”向“功能成像”的范式升级。

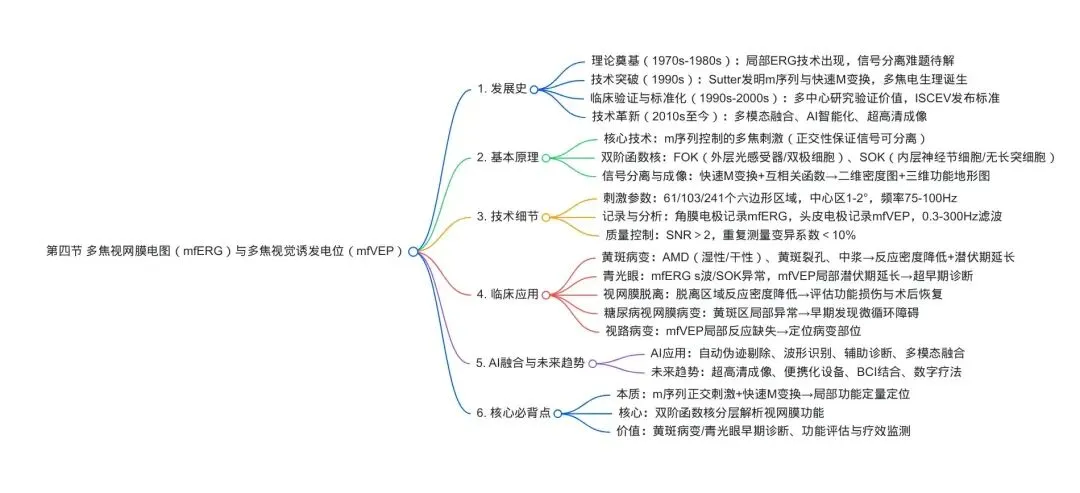

二、章节核心框架
多焦电生理：发展史 → 基本原理（m序列/双阶核/信号分离） → 技术细节（刺激/记录/分析） → 临床应用（疾病对应+机制） → AI融合与未来趋势 |
三、核心知识点
（一）多焦电生理发展史
1. 理论奠基阶段（1970s-1980s）：局部视网膜电信号的分离难题
•1970年代，局部ERG技术出现，但需使用微小电极直接接触视网膜，操作复杂且有创，无法临床推广。
•核心瓶颈：如何用无创的角膜电极，从混合的全局信号中分离出局部视网膜的电反应。
2. 技术突破阶段（1990s）：m序列与快速M变换的发明
•1990年，Sutter团队提出伪随机二进制m序列（m-sequence）刺激方案，通过数学编码让多个刺激区域的信号相互正交，为后续分离奠定基础。
•1992年，Sutter进一步发明快速M变换（Fast M Transform, FMT），实现了从混合信号中实时分离出每个局部区域的电反应，标志着多焦电生理技术的正式诞生。
3. 临床验证与标准化阶段（1990s-2000s）
•1990年代，全球多个眼科中心开展多中心研究，验证了mfERG在黄斑病变、青光眼等疾病中的诊断价值。
•2007年，ISCEV发布首版《多焦视网膜电图临床检查标准》，统一刺激参数、电极放置、信号分析流程，推动技术全球普及。
4. 技术革新阶段（2010s至今）：多模态融合与智能化
•2010年后，多焦电生理与OCT、OCTA、AI影像分析深度融合，构建“形态+功能”的综合诊断模型。
•2020年代，超高清多焦技术（＞1000个刺激区域）、AI自动判读系统逐步落地，进一步提升诊断精度与效率。
（二）基本原理
1. 核心技术：m序列控制的多焦刺激
•m序列定义：一种伪随机二进制序列，具有“自相关特性”——仅在序列移位为0时自相关值为正，其余移位时自相关值为0。这一特性确保了不同刺激区域的信号相互正交，可被精准分离。
•刺激模式：在显示屏上呈现61/103/241个六边形刺激区域，每个区域根据m序列独立进行“亮-暗”翻转或闪光刺激，所有区域同时激活视网膜。
•数学逻辑：m序列的正交性保证了每个刺激区域的信号在频域上互不重叠，后续通过快速M变换和互相关函数即可从混合信号中分离出每个区域的反应。
2. 双阶函数核：分层解析视网膜功能
•一阶函数核（First Order Kernel, FOK）：反映单个刺激脉冲的独立响应，代表视网膜外层光感受器（视锥/视杆细胞）和双极细胞的活动，是反应的线性部分。FOK主要用于评估视网膜外层功能。
•二阶函数核（Second Order Kernel, SOK）：反映两个不同刺激脉冲之间的交互作用，代表视网膜内层神经节细胞和无长突细胞的活动，是反应的非线性部分。SOK对青光眼早期神经节细胞损伤高度敏感。
3. 信号分离与成像：从电信号到功能地形图
•信号采集：通过角膜电极记录所有刺激区域的混合电信号，经放大器放大和AD转换后传入计算机。
•信号分离：利用快速M变换和互相关函数，从混合信号中分离出每个刺激区域对应的FOK和SOK反应。
•功能成像：将每个区域的反应密度（nV/deg²）和潜伏期（ms）映射为二维密度图（颜色编码）和三维地形图（高度编码），直观呈现视网膜局部功能的空间分布。
（三）技术细节
1. 刺激参数（ISCEV标准）
参数 | 标准值 | 临床意义 |
刺激区域数量 | 61/103/241个 | 数量越多，空间分辨率越高，但信号噪声比越低 |
刺激区域大小 | 中心区1-2°，周边区逐渐增大 | 模拟视网膜感光细胞的密度分布（黄斑区细胞密集，刺激区域小） |
刺激频率 | 75-100Hz | 确保每个区域的刺激独立，避免信号重叠 |
对比度 | ＞80% | 最大化刺激强度，提升信号质量 |
平均亮度 | 30-50cd/m² | 模拟日常视觉环境，减少适应状态对结果的影响 |
2. 记录与分析
•电极放置：同全视野ERG，使用角膜接触镜电极记录mfERG，头皮电极记录mfVEP。
•信号滤波：0.3-300Hz（mfERG）、1-100Hz（mfVEP），保留有效信号，过滤噪声。
•质量控制：
◦信号噪声比（SNR）＞2（mfERG）、＞1.5（mfVEP），确保信号可靠；
◦检查眨眼、眼动伪迹，若伪迹严重需重新采集；
◦重复测量变异系数＜10%，保证结果可重复性。
（四）临床应用
1. 黄斑病变
（1）年龄相关性黄斑变性（AMD）
•病理机制：湿性AMD因脉络膜新生血管（CNV）导致黄斑区出血、渗出、感光细胞死亡；干性AMD因RPE萎缩导致感光细胞进行性丢失。
•mfERG特征：
◦湿性AMD：黄斑中心凹及周边区域反应密度显著降低（颜色编码为深蓝色/紫色），潜伏期延长，三维图中可见明显“凹陷”，与OCT/FA的病灶完全对应；
◦干性AMD：黄斑区反应密度呈轻中度降低，或仅表现为局部潜伏期延迟，早期即可发现中心凹功能异常。
•临床价值：早期诊断AMD、鉴别湿性/干性AMD、监测抗VEGF治疗后的功能恢复。
（2）特发性黄斑裂孔
•病理机制：黄斑中心凹全层裂孔导致感光细胞结构破坏、功能丧失。
•mfERG特征：裂孔中心区域反应密度显著降低（接近0），周边区域反应密度正常或轻度降低；术后随着裂孔闭合，中心凹反应密度逐渐回升。
•临床价值：评估裂孔的功能损伤程度、预测手术预后、监测术后功能恢复。
（3）中心性浆液性脉络膜视网膜病变（中浆）
•病理机制：RPE功能异常导致黄斑区浆液性视网膜脱离，感光细胞功能暂时受损。
•mfERG特征：浆液性脱离区域反应密度降低，潜伏期延长，与脱离范围正相关；积液吸收后，反应密度逐渐恢复正常。
•临床价值：定位积液区域、评估功能损伤程度、监测病情转归。
2. 青光眼（早期神经节细胞损伤的敏感指标）
•病理机制：眼压升高导致视网膜神经节细胞轴突损伤、凋亡，早期即可出现黄斑区局部神经节细胞功能异常。
•mfERG/mfVEP特征：
◦mfERG：s波（源于神经节细胞）振幅降低或消失，二阶函数核（SOK）异常早于一阶函数核（FOK）；
◦mfVEP：与视野缺损对应的局部区域潜伏期延长、振幅降低，比传统VEP更精准定位视路损伤。
•临床价值：青光眼超早期诊断（早于视野缺损和OCT神经纤维层变薄）、评估病变进展、监测治疗效果。
3. 视网膜脱离
•病理机制：视网膜脱离导致感光细胞与RPE分离，缺血缺氧引起细胞功能损伤。
•mfERG特征：脱离区域反应密度显著降低、潜伏期延长，异常范围与脱离范围完全一致；术后随着视网膜再附着，反应密度逐渐回升。
•临床价值：评估脱离区域的功能损伤程度、预测术后功能恢复、监测复位效果。
4. 糖尿病视网膜病变
•病理机制：高血糖导致视网膜微循环障碍，黄斑区缺血缺氧引起感光细胞和神经节细胞功能损伤。
•mfERG特征：在出现明显临床体征前，即可检测到黄斑区局部反应密度降低、潜伏期延长；增殖性病变时，全视网膜反应密度普遍降低。
•临床价值：早期发现黄斑功能异常、评估病变严重程度、指导激光光凝治疗时机。
5. 视路病变
•病理机制：视神经炎、视交叉病变等导致视路传导阻滞，局部区域信号无法正常传递至视皮层。
•mfVEP特征：受累区域反应密度降低、潜伏期延长，与视野缺损范围完全对应；如视交叉病变可出现双颞侧区域反应缺失。
•临床价值：定位视路病变部位、评估损伤程度、监测治疗效果。
（五）AI融合与未来趋势
1. AI在多焦电生理中的核心应用
•AI自动伪迹剔除：通过CNN卷积神经网络识别并剔除眨眼、眼动、肌电等伪迹，提升信号质量和检测效率。
•AI波形自动识别与定量分析：自动识别每个刺激区域的FOK/SOK波形，计算反应密度和潜伏期，减少人工判读的主观性和误差。
•AI辅助诊断与预后预测：基于大规模多焦电生理数据集训练AI模型，实现疾病自动诊断（如区分AMD/黄斑裂孔/青光眼）、病变严重程度定量评估、预后预测（如预测抗VEGF治疗的应答率）。
•多模态融合诊断：将多焦电生理与OCT、OCTA、视野等数据融合，构建“形态+功能+电生理”的综合诊断模型，提升诊断精准性（如青光眼诊断准确率从85%提升至98%）。
2. 未来技术趋势
•超高清多焦成像：刺激区域数量从241个提升至1000个以上，实现视网膜细胞级别的功能定位，早期发现更微小的病变。
•便携化与床旁应用：开发小型化、无线化多焦电生理设备，用于基层筛查、术中实时监测、新生儿视功能评估。
•多焦电生理与脑机接口（BCI）结合：利用mfVEP信号实现视觉信息的脑机转换，为失明患者提供视觉康复方案，或用于意识障碍患者的意识水平评估。
•数字疗法与功能监测：结合VR/AR技术，开发基于多焦电生理的视觉康复训练系统，实时监测训练效果，实现“诊断-治疗-评估”闭环。

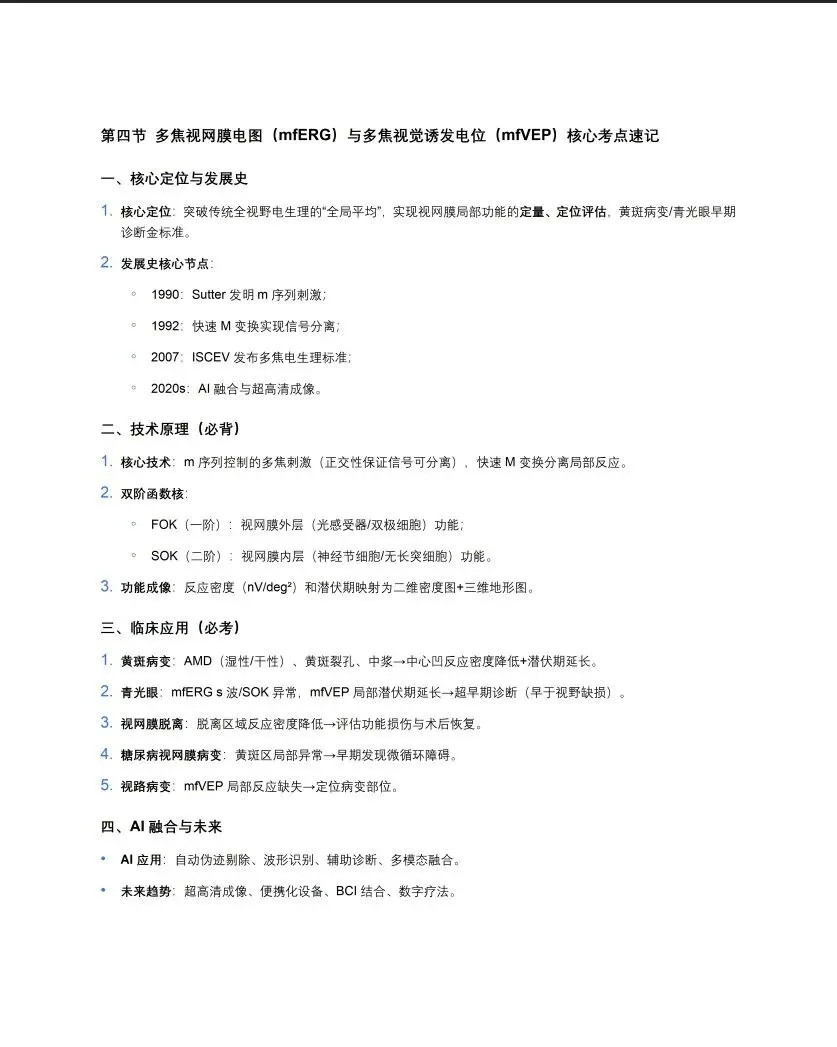

四、核心必背点
1.多焦电生理本质：通过m序列正交刺激和快速M变换，实现视网膜局部功能的定量、定位评估，是黄斑病变、青光眼早期诊断的核心工具。
2.技术核心：m序列的正交性保证信号可分离，双阶函数核（FOK/SOK）分层解析视网膜外层/内层功能，最终生成二维密度图和三维功能地形图。
3.临床核心价值：
◦黄斑病变：早期诊断、疗效监测、预后评估；
◦青光眼：超早期发现神经节细胞损伤，早于视野缺损；
◦视网膜脱离/糖尿病视网膜病变：定量评估功能损伤，指导治疗决策。
4.AI融合方向：自动伪迹剔除、波形识别、辅助诊断、多模态融合，提升诊断效率与精准性。
5.未来趋势：超高清成像、便携化设备、BCI结合、数字疗法，推动多焦电生理从“诊断工具”向“治疗监测与康复平台”升级。
五、学习任务
1.理解m序列的正交性原理和快速M变换的信号分离逻辑，对比多焦电生理与传统全视野电生理的本质区别。
2.掌握双阶函数核（FOK/SOK）的生理意义，理解其在分层解析视网膜功能中的作用。
3.结合病理机制，梳理mfERG/mfVEP在黄斑病变、青光眼、视网膜脱离中的典型表现，学会解读二维密度图和三维地形图。
4.了解AI在多焦电生理中的应用场景，思考其对未来眼科诊断模式的影响。
5.建立“传统电生理+多焦电生理+AI”的综合评估思维，明确多焦电生理在全视路功能评估中的独特价值。
