这是”泛谈半导体”系列的最后一章。写了四章技术干货，我想换个姿势，聊聊这条路上的风景。

第一章：上海--中国半导体的"原点"

中国半导体起步，其实不算晚。1965年，中国就研制出了第一个集成电路。那年美国Intel还没成立，摩尔定律刚提出来不久。换句话说，中国在半导体这个赛道上，一开始并没有输在起跑线上。

但后来的故事我们都知道了。西方对技术的封锁一波接一波，内部又经历了各种动荡，这一耽误，就是几十年。等到90年代再想追赶，差距已经拉得很远。那时候上海有两家半导体厂——上海贝岭和上海先进半导体（ASMC）。它们是那个年代的lonely pioneers，lonely到什么程度呢？周围几乎没什么产业链配套，先进技术隔了好几代，干什么都得自己摸索。你可以想象一个人试图用算盘追上计算器的感觉，差不多就是那个处境。

转机出现在21世纪。中芯国际（SMIC）在上海建厂量产，算是正式拉开了中国半导体发展的第一波高潮。SMIC的厉害之处不在于它一开始有多先进，而在于它真的在做事——建产线、跑工艺、培养工程师，一点点把产业的地基打了起来。做半导体的人都知道，这个行业没有捷径，7纳米就是比14纳米难，5纳米就是比7纳米费钱。你可以用市场换投资，用政策引人才，但晶圆厂里的每一道工艺步骤，不会因为你着急就自动跳过。

后来中国想明白了一件事：与其自己闷头追，不如让世界上最厉害的人进来一起玩儿。英特尔（Intel）、三星（Samsung）、海力士（SK Hynix），这些巨头被巨大的市场吸引，纷纷在大陆设厂投资。有人批评这是"用市场换技术"，我觉得这种说法有点酸葡萄。市场本来就是中国最大的筹码，不用才是傻子。关键是人家来了之后，你有没有把东西学回来。从现在回头看，答案是：学到了不少。

巨头们带来的不只是资金和设备，还有一整套工程师培训体系、供应链管理经验，以及那种"我们能做到"的气场。这些东西没法直接从财报上看出来，但它们就像地下水，悄无声息地滋养了整个生态。

今天的SMIC，在政府支持下已经成长为一个不容小觑的角色。最先进的十二寸晶圆厂，工艺只落后台积电（TSMC）和三星一到两代——听起来还有差距，但你别忘了，它已经超过了中国台湾的联华电子（UMC）和美国的格罗方德（GlobalFoundry）。格罗方德早在2018年就宣布放弃7纳米研发，UMC也在先进工艺上步步退缩。SMIC不但活下来了，还能量产7纳米工艺节点的芯片。在这个行业里，"活下来"本身就是一项成就，"追上"则需要更多的东西——钱、人、政策决心，以及最重要的，时间。

市场力量与政策决心的结合，正在把中国半导体产业往前推。这个推力到底能持续多久、能推多远，说实话没人知道。但我知道一件事：当你走在上海的张江或者漕河泾，看到那些凌晨还亮着灯的写字楼和晶圆厂，你会觉得这事儿有戏。有戏不是说一定能赢，而是说至少有人在认真打牌，而不是瞎起哄。

接下来，我想聊聊中国半导体产业的整体格局——北方、中部、南方，三大板块各自的故事。然后再汇总一下对未来科技的一些看法。

第二章：半导体设备的"农村包围城市"

一、弓箭格局：华北拉弓，华东放箭，华南搭弦

我们不妨把中国高科技产业的版图想象成一张射向太平洋的弓箭。

弓弦与弓背的连接点，北边是北京和天津，南边是广州与深圳。上海的位置，则像弓箭上最锋利的箭头——箭头的分量不重，但它是整张弓存在的意义。这个比喻的好处在于，它让我们一下子看清了一个道理：半导体的故事从来不是单点突破，而是一场需要协同的接力赛。你不能指望一家公司将沙子变成芯片再塞进手机里，这不现实。

华北地区，政治、教育与基础科学的中心，顺理成章地成了半导体设备的根据地。

什么是半导体设备？说白了，就是把沙子变成芯片的那套家伙什。没有光刻机（Lithography Machine）、刻蚀机（Etcher）、薄膜沉积设备（Deposition Equipment），晶圆厂（Wafer Fab）就是一间空荡荡的厂房，比停车场高级不到哪里去。北方是中国的科学院系、清华系扎根的地方，搞基础科学的人扎堆，搞设备的土壤也就有了。你要研制一台等离子刻蚀机，需要物理、化学、材料、机械、电子、软件各路神仙协同作战。这种"大兵团作战"的模式，恰好是北方的强项。

我敢打赌，未来十年，中国北方会冒出那么一两家设备公司，名字里不一定带"华"，但个头能跟应用材料（Applied Materials, AMAT）、泛林集团（Lam Research）、科磊（KLA）掰掰手腕。这不是盲目乐观，而是产业聚集的必然规律。当一个地区集中了全国最多的科研机构、最密集的工程人才和最不差钱的风险资本，世界级公司只是时间问题。

沿着长江流域往下看，华东是集成电路制造（IC Manufacturing）的腹地。

上海就像一串珍珠项链上的"海洋之心"——中芯国际、华虹、长江存储、长鑫存储，排着队铺开。从苏南到浙北，这条产业带上的每一座城市都在争夺"下一个台积电"的称号。江南自古就是富庶之地，中国最有名的画家、书法家、诗人，十之八九出自这里。有人说这是风水，我觉得不是。是蚕丝。

细细的蚕丝缠绕成珍贵的丝绸，几纳米线宽的晶体管连接成驱动高科技产品的集成电路。这种对精细工艺的偏执，这种"把小事做到极致"的耐心，不在这里，还能在什么地方？你让东北大汉去绣花，不是不能，但总少了那么点意思。

华南呢？面板产业、光电产业的大本营。深圳是中国大陆应用科技的大本营，比亚迪、华为、大疆、腾讯、传音，一群能把芯片"玩出花"的公司全挤在这里。

设备做出来，制造厂加工完，最后总得有人把这些东西塞进手机、汽车、无人机里卖出去。这就是华南的角色——出海口。珠江三角洲的产业链密度，放眼全球也是独一份。你在华强北转一圈，一个下午就能把手机的零部件凑齐，这种效率不是谁都能学的。

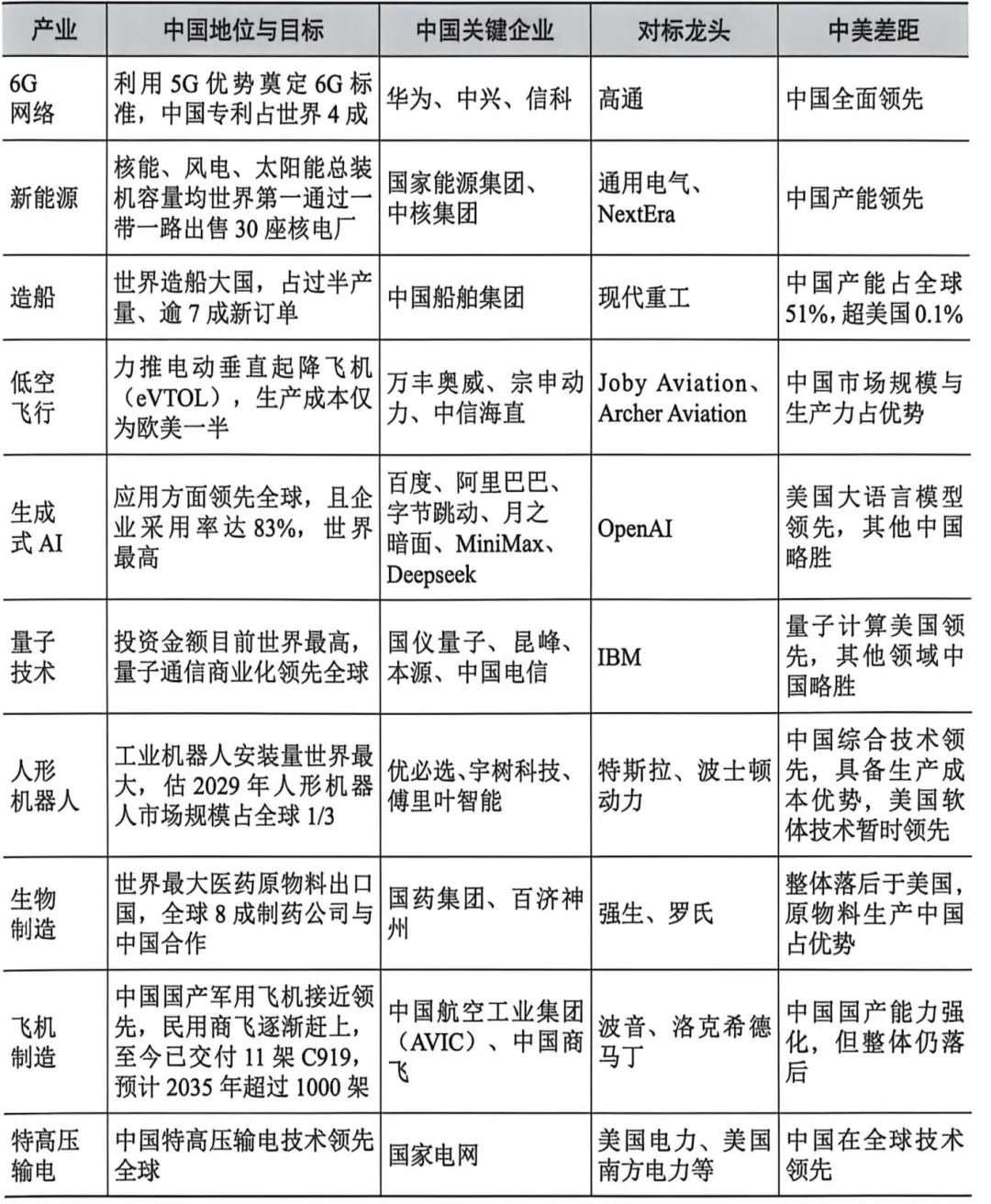

表6-1：近30年来我国重要的科技突破，涵盖6G网络、新能源、造船、低空飞行、生成式AI、量子技术、人形机器人、生物制造、飞机制造、特高压输电等领域

说白了，华北负责"造铲子"，华东负责"挖金矿"，华南负责"把金子打成首饰"。三个人分工明确，谁也别抢谁的活。当然，现实中的产业迁移比我的比喻复杂得多，但大方向就是这么回事。

二、半导体设备的"农村包围城市"

LED从来不是半导体行业的主角。

在集成电路（Integrated Circuit, IC）这种"高级班"面前，LED芯片那两寸或四寸的晶圆尺寸，简直像是小学生交的作业。行业里有头有脸的人物谈起LED，常常带有一种微妙的轻视——"哦，那个啊，技术含量不高。"

但历史有时候就是从"技术含量不高"的地方开始转身的。

上世纪末，中国的LED产业刚刚起步，设备几乎百分之九十靠进口。德国的来一点，日本的来一点，美国的再来一点。价格么，人家说多少就是多少，你还得陪笑脸。那时候有一些设备厂家想直接杀进集成电路设备领域，结果发现门槛高得吓人——人家的设备卖了几十年，专利墙砌得比长城还高，你怎么进？人家的光刻机精度做到纳米级，你的还在微米级晃悠，拿头去竞争？

碰壁碰多了，有人灵机一动：先进不了IC，先进LED行不行？

LED设备的技术要求比IC低一大截，市场规模也不算大，国际巨头懒得跟你死磕。这就好比大城市里寸土寸金，你连租房都租不起，但农村的地便宜，你先在那儿盖个茅屋练练手，把基本功打扎实了。等有一天村里盖满了砖瓦房，你再进城，发现城里人也不过如此。

几乎是五年一个周期，LED设备国产化走了三个阶段。

第一阶段，最基础的活：晶圆清洗机（Wet Bench）、电子束蒸发台（E-Beam Evaporator）、点测机（Prober）、分选机（Sorter）、固晶机（Die Bonder）、分光分色机。这些设备好比厨房里的菜刀和砧板，没它们不行，但技术含量确实有限。国产设备在这个阶段的优势就一个：便宜。价格是进口设备的三分之一甚至五分之一，坏了还能随叫随到。对于那些利润率本就不高的LED芯片厂来说，"能用就行"是个很有说服力的卖点。

第二阶段，难度上来了：激光切割机（Laser Scribe）、研磨抛光机（Lapping and Polishing）、ICP等离子刻蚀机（ICP Reactive Ion Etching, ICP-RIE）、等离子体增强化学气相沉积设备（Plasma Enhanced Chemical Vapor Deposition, PECVD）、焊线机（Wire Bonder）、匀胶显影机（Coater and Developer）。到了这一步，设备的精度要求已经不是"差不多就行"了，差一微米，芯片就废了。国产设备商在这个阶段吃尽了苦头——客户不信任，测试周期长，出了问题还得背锅。但偏偏是在这种"被虐"的过程中，技术才慢慢磨出来了。

第三阶段，高阶玩家的领域：氮化铝（AlN）或氧化铟锡（ITO）的物理气相沉积溅镀机（Physical Vapor Deposition Sputter, PVD Sputter）、原子层沉积设备（Atomic Layer Deposition, ALD）、有机金属化学气相沉积设备（Metal-Organic Chemical Vapor Deposition, MOCVD）。到了这一步，国产设备已经可以和进口设备正面叫板了。中微公司的MOCVD设备曾经在LED市场把美国巨头Veeco打得节节败退，靠的不是什么黑科技，就是把设备做扎实了，售后服务做到位了，价格砍到对方肉疼了。

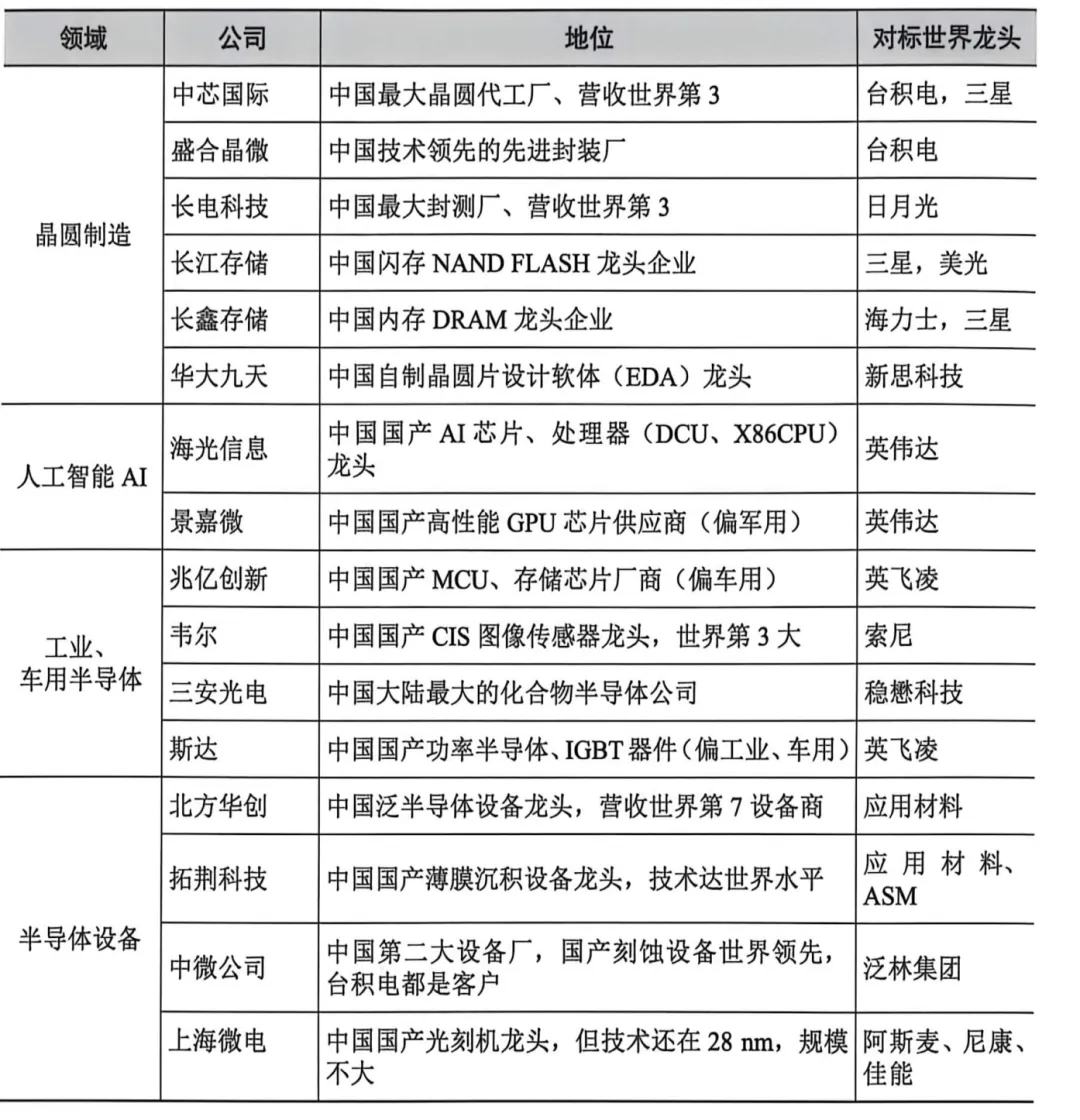

表6-2：我国半导体产业各领域代表公司及所对标的世界龙头公司，涵盖晶圆制造、人工智能AI、工业/车用半导体、半导体设备四大领域

就这样，中国的半导体设备产业利用LED的土壤渐渐茁壮。北京的北方华创，产品线从刻蚀到沉积到炉管，几乎覆盖了一半的工艺步骤；上海的中微公司，在等离子刻蚀领域做到了世界前列。它们的成长轨迹有个共同点：都先在LED市场练了兵，攒了经验，攒了客户口碑，然后才往IC领域渗透。

我认识的很多设备商朋友，一聊起LED设备就摇头："毛利低啊，不赚钱，苦活累活全干了，利润连喝汤都不够。"这话是真的。LED设备从起步到成熟，几乎牺牲了产业链上每个环节的利润。但正是因为这种"苦活累活"干多了，国产设备商才有机会摸清楚半导体设备的门道——客户需要什么、工艺难点在哪里、怎么跟进口设备竞争、怎么在客户骂娘之前把问题解决掉。

说白了，LED产业用自己的血，给半导体设备行业铺了一条路。它不仅加速了LED照明普及的时代——现在你家用的节能灯、街上的路灯，十之八九是中国芯片；它也让中国半导体设备国产化至少缩短了五年时间。五年听起来不长，但在半导体行业，五年足够让一个技术代际从落后变成追赶。

现在，北方华创的ICP-RIE和CVD设备已经达到世界水平。中微公司的刻蚀机甚至打进了台积电的供应链，这是国产设备商在国际舞台上最有分量的一张名片。其他工艺设备还在努力追赶，但方向已经对了。

所以我说，等哪一天中国的集成电路产线里跑的全是国产设备，咱们别忘了当初LED产业默默的牺牲与贡献。它从来不是主角，甚至没有拿到过像样的片酬，但没有它跑龙套，主角可能连上场的机会都没有。

三、代工的诱惑与陷阱

说完设备，我们再聊聊集成电路产业的"C位"——晶圆代工（Wafer Foundry）。

晶圆代工这个行当，有一个特别奇怪的地方：价格不是客户定的，是代工厂定的。旺季的时候，连产能也是代工厂说了算。

你想想，一般的制造业，客户是上帝。但在晶圆代工这里，上帝有时候得排队。台积电（TSMC）一个产能调整，全世界的芯片设计公司都得跟着调整预期。苹果高通英伟达够牛了吧？在台积电面前也得客客气气地"请求产能"。这种"卖方市场"的格局，让晶圆代工成了半导体产业链里最有话语权的一环。

可话语权大，不代表谁都能玩转。代工这门手艺，门槛高得能让多数人摔断腿。

第一，技术门槛高。工艺设备可以买到——你砸个几百亿，光刻机、刻蚀机、沉积设备一溜摆开，厂建起来了。但不是所有晶圆厂都能做代工。为什么？因为代工跟IC设计的"线路"有关。不同客户有不同的设计架构、不同的制程要求，代工厂得像老中医一样，一个一个地把脉开方。同样的设备，不同的配方，出来的良率天差地别。

中芯国际（SMIC）刚开始做代工的时候，良率上不去，账面上常年亏损。张汝京那代人熬了多少夜才把28纳米做稳定，个中滋味外人很难体会。台湾那边的DRAM厂商更惨，当年每年亏几百亿，也想转型做代工，结果就是做不成——代工这碗饭，不是有钱就能吃的。你得有技术积累，有工艺库，有跟几百家设计公司磨合出来的默契。这些无形资产，花钱买不来。

第二，资金需求量吓人。一座12英寸晶圆厂（12-inch Fab），起步价500亿人民币。如果要上14纳米（nm）或7纳米先进制程，投资轻松超过1000亿。这是个什么概念？你扔进去一千亿，可能连水花都看不见，因为芯片还没量产，技术路线可能已经变了。3纳米还没焐热，2纳米已经在路上了。这种"烧钱速度追不上迭代速度"的焦虑，是所有追赶者共同的噩梦。

德州仪器（Texas Instruments, TI）够大吧？2007年，TI停止了45纳米以下的独立工艺开发，改跟晶圆代工厂合作。连这种老牌巨头都觉得"自己搞不合算"，你就知道这个行业的门槛有多高了。不是TI没技术，是投入产出比算不过来账。自己搞一条先进产线，几百亿下去了，能收回几成？不如交给专业的人去做，自己专心做芯片设计。

但晶圆代工的未来确实诱人。只要摩尔定律还没咽气，先进制程的需求就会一直存在。人工智能芯片、高性能计算芯片、5G基带芯片，哪一个离得开先进代工？问题是，中国在这一轮布局里，需要格外警惕一个老朋友——产能过剩。

国内LCD面板产业，当年一窝蜂上产线，京东方、华星光电、天马、维信诺......结果后期严重过剩，价格战打得血流成河。光伏产业也走过同样的弯路，尚德的倒掉至今让人心有余悸。LED、碳化硅（SiC）功率器件、锂离子电池，几乎每个热门赛道都逃不过这个宿命：大家一拥而上，产能集中释放，然后集体亏损。

"几百亿几千亿的晶圆厂如果产能过剩，这样的浪费不是我们想要的结果，也不是做先进集成电路最好的发展方式。"

这话我深以为然。盖晶圆厂不是盖房地产，房子卖不出去还可以等着涨价。晶圆厂一旦设备折旧开始计算，每一秒都是烧钱。几百亿的投入变成产能闲置，那种浪费比直接把现金扔进海里还让人心疼——至少扔进海里还能听个响。更何况，半导体设备的折旧周期就那么几年，几年之后你的设备可能就过时了，那时候再想追，得从头再来。

所以做代工这件事，既要胆量，更要节奏。跑太快了容易扯着蛋，跑太慢了又追不上。这种平衡的艺术，恐怕是中国晶圆代工产业未来十年最大的考验。

第三章：摩尔定律之后，路往哪走？

一、破题：摩尔定律又双叒叕要被终结了？

人类有一种特殊的癖好——预言灾难。尤其是对那些看起来太好以至于不长久的事情，总忍不住要说一句"这迟早要完"。

1999年，晶体管的栅极线宽（gate length）迈进45nm。消息一出，业内一片哀嚎：摩尔定律要终结了！晶体管小到这份上，还怎么往下缩？漏电流能把芯片烧成烤红薯。当时不少人已经开始写悼词，准备给这个统治了半导体行业三十多年的铁律送终。学术会议上，专家们神情肃穆，举杯不是为了庆祝，而是为了道别。

结果呢？HKMG（High-K Metal Gate，高介电常数金属栅极）来了，FinFET（鳍式场效应晶体管）也来了。摩尔定律不但没死，反而活得更精神了。英特尔、台积电、三星你追我赶，从45nm一路杀到7nm、5nm、3nm——摩尔定律像个顽强的老爷子，每次有人说他不行了，他就站起来拍拍土，继续往前走。那些写悼词的人尴尬地发现，自己手里的笔比摩尔定律本身更容易过时。

时间快进到2024年。业界又开始嘀咕同一个问题：晶体管还能继续微缩吗？

说实话，这场景跟25年前几乎一模一样——同样的担忧，同样的焦虑，同样的"终结论"。社交媒体上每隔几个月就有一篇爆款文章，标题通常是《摩尔定律已死，半导体行业的冬天来了》之类的。但你要是把这些文章按时间排序，会发现它们从2010年就开始写，一直写到现在。

唯一不同的是，这次人们的语气更加不确定，因为原子尺寸是固定的，不会因为你的焦虑就多让出几个皮米的空间。gate length到了2nm、1nm以下，一个晶体管只有几十个原子那么宽。再往下缩？你跟硅原子商量商量，看它答不答应。

在最近的一次半导体论坛上，所有人的目光都集中在一个人身上——胡正明教授。这位FinFET的发明者、加州大学伯克利分校的扛鼎人物，发表了一场题为"Will Scaling End? What Then?"的主题演讲。说白了，大家最想从他嘴里听到的就一句话：接下来到底怎么办？

图6-1 胡正明教授的主题演讲"Will Scaling End? What Then?"幻灯片：Scaling will slow and slow / Summary: Size reduction will slow and slow. Cost-Power-Speed will still improve. IC industry will keep growing.

胡教授给的答案，既让人安心，也让人清醒。

二、胡正明的答案：慢下来，但不停止

胡正明说了三件事。

第一件事：晶体管的微缩会越来越慢。这不是预测，这是物理。原子的尺寸是固定的，你不可能把硅原子切成两半来用。光刻和其他制造工艺越来越贵，每往下走一步，成本都指数级上升。以前每代工艺升级，单位面积晶体管数量翻倍、成本基本持平；现在呢？成本不降反升，良率还往下掉。

第二件事：成本-功耗-性能（cost-power-speed）还会继续改进。但不是靠继续缩小尺寸，而是靠器件结构的其他创新。晶体管的形状可以变，材料可以变，封装方式可以变，系统架构也可以变。路不止一条。

第三件事：IC行业会继续增长。因为世界对智能技术的需求没有上限。手机、电脑、汽车、AI服务器、物联网设备——这些玩意儿对芯片的胃口只会越来越大。

这个回答带着一种工程师特有的务实——承认限制，但不放弃前进。就像开车遇到烂路，不会因为没高速公路就停车，而是减速、换条路，继续往前。

说到这儿，不得不提中村修二（Shuji Nakamura）。这位蓝光LED的发明人、2014年诺贝尔物理学奖得主，有个激进观点：激光二极管（LD，Laser Diode）会取代LED，继续挑战海兹定律（Haitz's Law）——LED每十年光通量提升20倍、成本降到十分之一的趋势。

胡正明对中村修二的评价很委婉，但意思很清楚：这人有点为技术而偏执，钻进了只看技术不看成本与效益的死胡同。

这个批评入木三分。做技术的人容易犯的毛病，就是追求极致而忘了算账。就像一个人想建世界上最高的楼，建到一半发现预算不够了，还在继续加楼层——精神可敬，但结果往往是楼没盖完人先破产。LD取代LED？技术上或许可行，但成本呢？市场呢？老百姓用不用得起？这些才是决定一项技术能不能活下去的关键。

更现实的问题是：半导体三雄（台积电、三星、英特尔）的竞争已经类似军备竞赛，尤其是昂贵的ASML光刻机（ASML，阿斯麦）。一台EUV（Extreme Ultra-violet，极紫外光）光刻机两亿多美元，3nm芯片厂投资动辄上千亿人民币。这种级别的投入，已经不是单纯的技术问题，而是看谁的钱包撑得更久。

说白了，物理尺度的极限与光刻技术的天价投资，正在让晶体管微缩不再是IC行业的主旋律。但这不意味着行业停滞——旋律换了，演出还要继续。摇滚乐队主唱嗓子哑了，不代表乐队解散，换首歌、换个风格，照样能唱。

三、"中国轨道"：让高科技飞入寻常百姓家

胡正明的演讲里还隐藏着一个更有意思的概念——"中国轨道"。

什么是中国轨道？

就是一个高科技行业发展到一定阶段，技术突破接近极限，但因为价格原因无法被普通老百姓享受。这时候，这个行业一定会进入一条特殊的轨道——价格被大幅拉低，产能被迅速放大，最终让全球的人都能用得起。

类似的例子我们已经看过太多。

LED曾经是天价货。十几年前，一颗高亮度LED灯珠的价格够你吃顿不错的晚餐，汽车上装了LED大灯是有钱人的排场。现在呢？你去五金店买一包LED灯泡，价格跟糖果差不多。中国厂商进场之后，产能铺天盖地。今天的LED照明，已经不是高科技，而是家家户户的日常。

光伏更是典型。早些年太阳能板贵得离谱，装一套家用光伏系统的成本够买辆车。中国光伏产业进场之后，局面彻底翻盘。今天光伏度电成本已经低于煤电，成为全球最便宜的电力来源之一。这不是技术进步，这是成本革命。

LCD（Liquid Crystal Display，液晶显示）也一样。液晶面板曾经是奢侈品，一台大屏电视动辄几万块。现在你去家电卖场看看，有些电视比手机还便宜。这个过程中，中国的面板厂功不可没。

这三个行业走了同一条路：技术发展到一定阶段，中国制造业进场，规模化生产，成本断崖式下降，最终让全人类享受到了高科技的成果。

IC（Integrated Circuit，集成电路）行业，正在走上同一条路。

这不只是一次技术突破，更是一次漂亮的"轨道切换"。它向全世界证明：做大模型不一定需要烧几十亿美元买显卡，用更聪明的算法、更高效的架构，一样能做出好东西。

中国轨道的本质是什么？把高高在上的东西拉到地上，让普通人用得起。这不是投机取巧，这是最大的本事。

有人可能会说，这不过是"低价竞争"罢了。但你仔细想想——如果一个技术永远停留在实验室里，或者只存在于少数人的手机中，那它跟不存在有什么区别？19世纪的汽车是贵族的玩具，20世纪初福特T型车出来，汽车才真正改变了人类社会。真正的技术进步，不是让1%的人用上更好的东西，而是让99%的人都用上差不多的好东西。

四、全系列回顾：从"芯"说起，说到心里

写到这里，这个系列也该收个尾了。我们不妨回头看看到底说了些什么。

第1章，半导体市场与竞争。6000亿美元的大盘子，亚洲做制造，美国做设计，荷兰做光刻机。一场全球化的博弈，表面是技术较量，本质是产业链话语权的争夺。从2018年的中兴到2024年的全面封锁，六年"芯"战，步步惊心。

第2章，半导体器件。芯片与人体的器官类比——CPU是大脑，DRAM（Dynamic Random Access Memory，动态随机存取存储器）是短期记忆，Flash是长期记忆，传感器是五官。晶体管、MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管），这些名字听着高冷，其实每个都在做一件简单的事：让电子听话地跑。

第3章，关键半导体设备。刻蚀机（Etcher）像雕刻刀，在硅片上刻出纳米级的沟槽；沉积设备（Deposition）像喷漆工，一层一层往上覆盖材料；CMP（Chemical Mechanical Polishing，化学机械抛光）像砂纸，把表面磨得比镜子还平；测试设备像体检仪器，出厂前把每颗芯片从头到脚查一遍。这些沉默的巨物，撑起了整个晶圆厂的生产线。

第4章，先进工艺制程。从HKMG到FinFET到GAA（Gate-All-Around，全环绕栅极），从DUV（Deep Ultra-violet，深紫外光）到EUV到High-NA EUV。器件结构在变，光刻技术在变，不变的是工程师们对"更小、更快、更省电"的执念。CPO（Co-Packaged Optics，共封装光学）把光和电塞进同一个封装，chiplet（芯粒）把大芯片切成小模块再拼起来——二维缩不下去了，就往三维想办法。

第5章，未来科技的看法。摩尔定律会变慢但不会死，中国轨道会把IC拉入寻常百姓家。

这些章节串在一起，说的是一件事：半导体不仅是一个行业，更是一代人的使命。

中国的半导体产业起步并不晚（1965年就研制出第一个集成电路），但走了不少弯路。今天，当中国的集成电路产业一步步用国产设备替代进口、用自主研发对抗封锁的时候，我们不应忘记一个默默无闻的功臣——LED产业。

LED从来不是半导体业的主角，但它是中国半导体设备产业的练兵场。北方华创（NAURA）、中微公司（AMEC），这些今天在国际上半导体设备领域都有一席之地的企业，很多都是从LED设备起步的。LED产业几乎牺牲了每个环节的利润，除了加速LED照明的普及，也让中国半导体设备国产化缩短了至少五年。

所以，当你看到未来中国的集成电路都是用国产设备制造的时候，千万不要忘了当初LED产业默默的牺牲与贡献。

五、终章收尾：写在最后

从LED到集成电路，从设备到工艺，一干就是二十多年。这行里有太多让人着迷的东西——晶体管的微缩、光刻机的精密、新材料的可能性。但最让我着迷的，不是技术本身，而是技术背后的人。

是那些凌晨三点还在调试刻蚀参数的工程师，是那些为了几分钱的成本优化反复试验的工艺师，是那些明知前路艰难还要咬牙走下去的创业者。他们没有诺贝尔奖的光环，没有上市公司的股票，但他们做的事情，让每一部手机、每一台电脑、每一辆新能源车都有了"芯"。

半导体这个行业，说到底不是硅片的故事，不是光刻机的故事，是人的故事。

摩尔定律会不会终结？说实话，我不太关心。我更关心的是，当这条定律走不动的时候，我们能不能找到新的路。我更关心的是，那些高高在上的技术，能不能通过中国轨道，变成普通人也能用得上的东西。

一个行业有没有前途，不看它现在有多风光，而看它能不能让更多人的生活变得更好。

从这个角度说，半导体的路还很长。而我们这一代人，正好在路上。

这本书的读书笔记已经写完，下一本书正在准备。说实话，自己看书依旧还是很枯燥，只是我闲来无事总是希望学习一点东西，所以就变着法的搞点总结和笔记让自己可以看下去，也希望能帮助想了解的朋友。下一本书主要是说芯片，好像有一些雷同的地方，我尽量把他摘出来，好消息是下一本书是彩色的了。哈哈哈
