WinGD-X40电喷机喷油器结构与传统机型区别明显，总成的费用也较高（三万多）。
前期，喷油器发生数次故障都是整体换新的。针阀偶件，先导阀，喷嘴等下部分正常拆解没有问题（之前故障也解体更新过）。
喷油器上半部分的电磁阀驱动端（见附图），说明书上没有结构图，备件清单也无相应的备件单号；服务商也不建议船舶自行解体维护。基于以上情况，前期发生故障的油头，电控部分没有进行过拆检。
通过研读说明书结构原理，尝试多次拆卸，总结经验后确认：喷油器总成（包括电控部分）可以拆解维护的。如果，修理后的喷油器能够正常持续使用，总体的备件成本会大大降低！
以下是喷油器拆装过程的具体介绍。

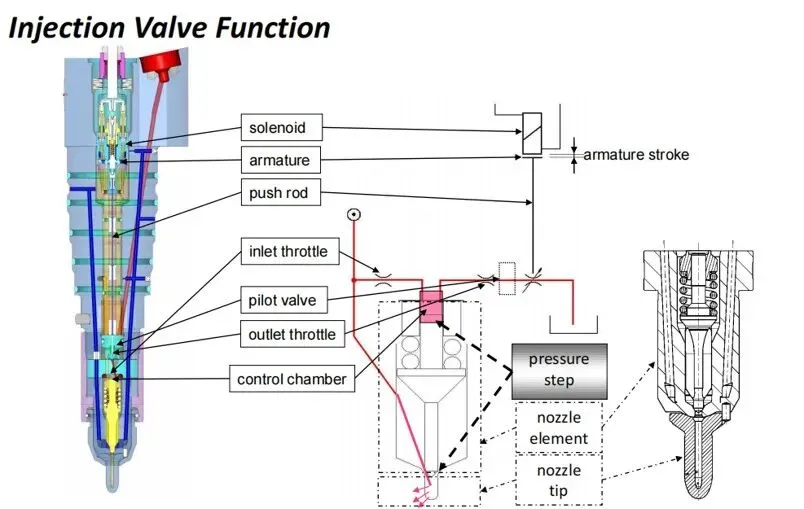

燃油共轨的高压燃油通过限流阀在电子喷油器处等待，一路控制油到达油头针阀上方，针阀上下端压力平衡，弹簧作用力与液压力的合力作用下，针阀保持关闭。当UNIC系统喷射信号发送给油头电磁阀之后，油头控制电磁阀打开，泄放油头控制油，此时针阀上下端出现压差，压差作用力克服弹簧力后顶开针阀，将燃油喷射进入气缸。
将喷油器放到试验台架上落位时，手指不及时移开的话，有被喷油器压伤的危险，落位后应用螺栓固定住喷油器。
喷嘴压盖采用卡簧固定，在拆装卡簧时，不做保护的话，卡簧可能会弹出来伤到人。
用钢针拆卸o-ring时，方向不对，手放的不对，钢针可能会打滑刺伤自己。
拆卸推杆锁紧螺母时，需要将推杆导套夹在钳台上，夹持部位需要做好防护，否则夹持过紧会夹伤推杆导套。

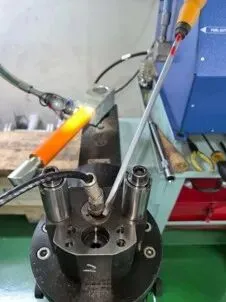

试验时压力能达到500bar，所以在试验时要做好面部保护，不要正对着油管和喷嘴。
在用液压工具上紧针阀偶件锁紧螺帽的时候习惯用手扶着压紧扳手，若此时扳手崩开，可能会砸伤手指。
在安装零部件的过程中，会用空气吹净零件，可能会有残渣，油滴吹入眼中，需要戴好护目镜。同时地面需要及时清洁，防止被积聚的油滑倒。
用化学品MC-6泡针阀偶件和先导阀将近20小时，未发现腐蚀这些零件，但在清洗时，要注意个人保护，防止化学品灼伤皮肤。
01
喷嘴及偶件

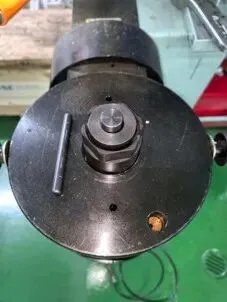

用专用工具拆下喷油器喷嘴压盖和锁紧螺帽。

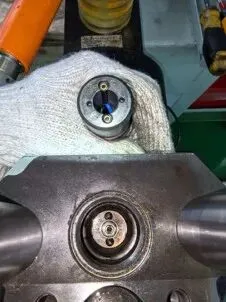

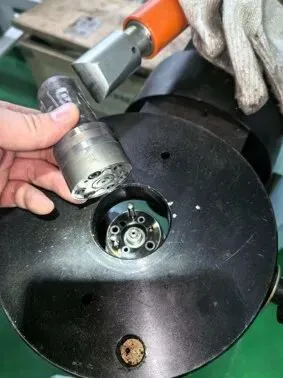

取下针阀偶件。
注意：不要碰上偶件上的密封面。
02
拆卸先导阀
准备左图两侧的专用工具：94289A,94289C及喷油器针阀的锁紧螺帽。需要将螺帽上的油嘴压盖先取下。

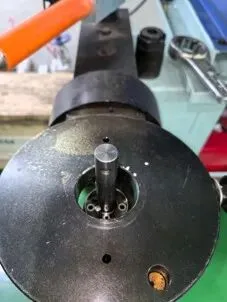

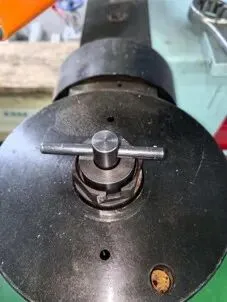

如图先安装好锁紧螺帽和94289C，最后再将94289A顺时针旋进先导阀上。

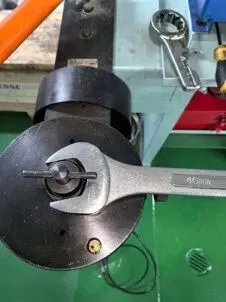

用46#扳手逆时针旋转锁紧螺帽，向上顶动专用工具时，先导阀也被同时带动，拆了下来。
取下先导阀前可以先取下拨杆，然后连同顶块一起拿下锁紧螺帽。
03
拆卸电磁阀
最后需缓慢拿下套杆，防止先导阀的针阀芯掉落。

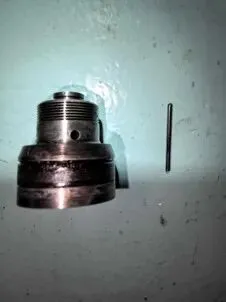

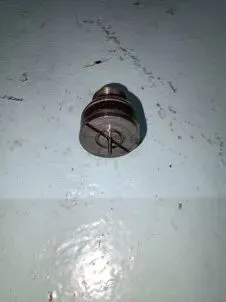

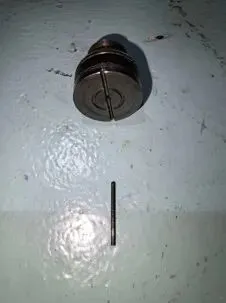

先导阀，注意里面的针阀芯千万不能丢失。

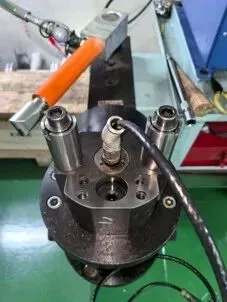

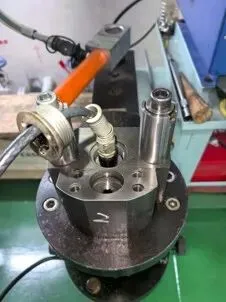

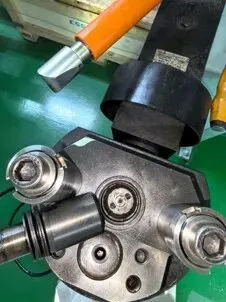

此时旋转台架如图，准备拆卸上方的电磁阀线圈。
需锁紧台架，保证拆卸安全。

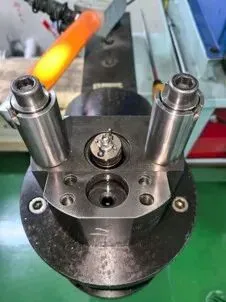

如图旋转喷油器支架，并锁紧后面的螺杆。

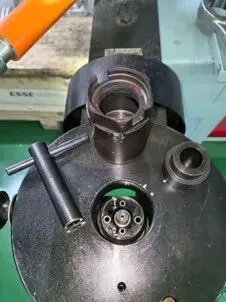

用敲击工具逆时针拆下线圈锁紧螺母，螺母较紧需要用点力。
如图已松掉锁紧螺母。

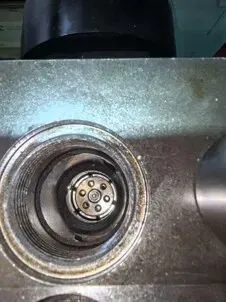

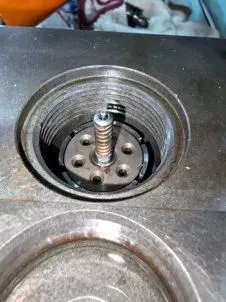

线圈拆下后可以看到里面的电磁阀了。电磁阀较紧不要用尖嘴钳强行硬拔防止损坏电磁阀。

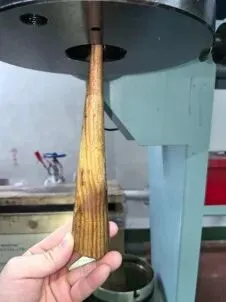

使用木棒等较软的工具从喷油器的下方轻轻向上敲打，便可顶出里面的推杆组件。

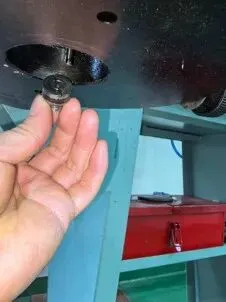

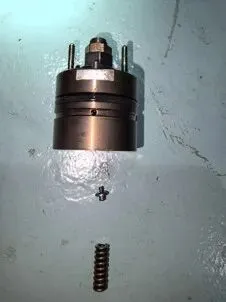

推杆组件被顶上来后，便可以拿出电磁阀了，但此刻需特别小心电磁阀下方的小弹簧和阀芯。
阀芯有上下区别，下方的粗点，上方在安装时需要落入电磁阀内部的孔中。

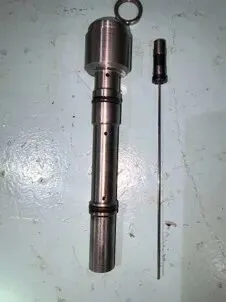

电磁阀取出后，再拿出下方的推杆组件。

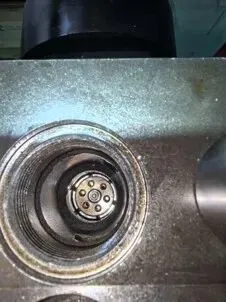

旋转台架使底部向上，取出本体内的钢套进行清洁。
04
拆卸推杆组件

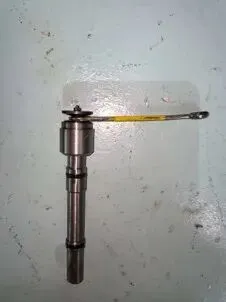

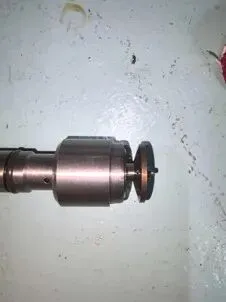

使用7#开口扳手和活络扳手松掉上部的锁紧螺钉后取下推杆顶部的衔铁。

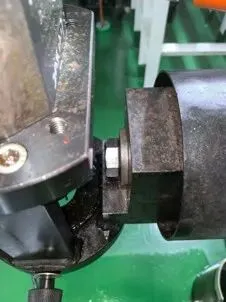

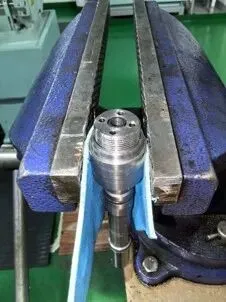

将推杆组件夹在台钳上，用敲击工具用点力逆时针松开锁紧螺母。
拿下锁紧螺母后，取出内部的垫圈，长时间使用燃油，推杆会在导管内卡住，不易取出，此时需要点耐心和方法。

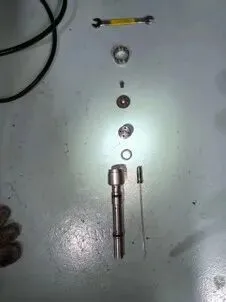

清洁各零件，尤其推杆上出现明显磨损和刮痕的不要再使用了，拆卸时也不能弯曲推杆。
05
拆卸先导阀

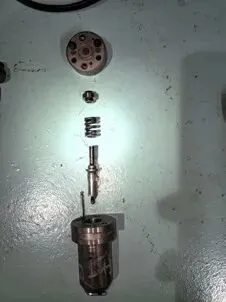

先导阀内的针阀芯不易取出，可以用MC-6进行浸泡后，用空气 在另一端吹出，切记千万不能丢失针阀芯。
清洁先导阀上的槽口，及密封面。针阀芯不能用砂纸砂，应用较软的帆布等进行清洁光亮即可。

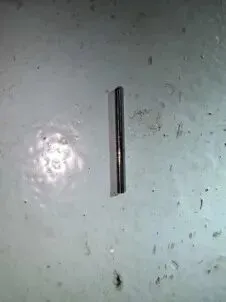

针阀芯分上下两端，一端是平头，一端是圆头。圆头向里安装，平头与推杆接触。
清洁先导阀上的孔洞并吹通，建议有先导阀备件则换新，上面的密封圈较粗，一般难配到。
06
拆卸针阀偶件

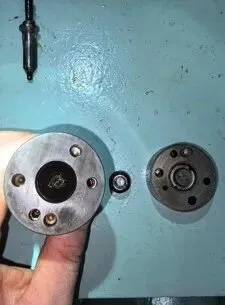

针阀偶件分上下两部分，有的用两只内六角固定，有的则没有。偶件可以用MC-6进行浸泡，油泥积碳清洗无残留后可变得光亮。
用MC-6清洗后，需要确保无化学品残留。针阀、壳体、阀芯上有统一标号，浸泡后不会分解，但最好包裹一起浸泡。
弹簧座阀芯与上部密封体之间会出现凹坑，需仔细检查，有缺陷的不要使用，整体换新针阀偶件再使用。

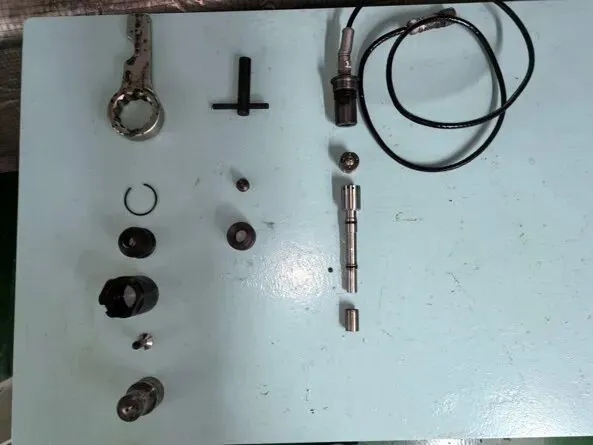

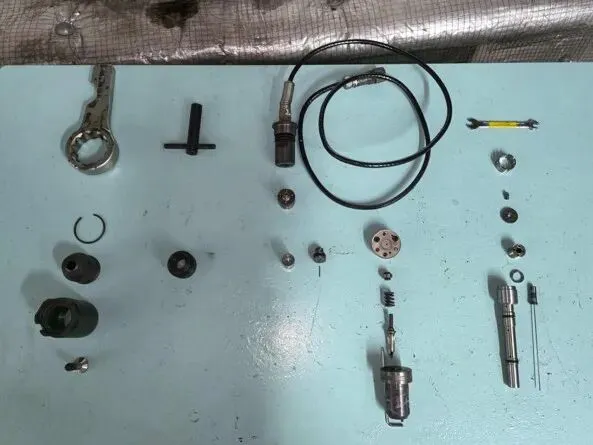

至此整个喷油器的所有零部件解体全部完成。
01
安装推杆组件
吹净，并润滑推杆组件，原样回装，需要注意装好后推杆要顺畅的转动，且上下也有一定的移动量。里面的垫圈不能忘装，否则上下没有移动量。

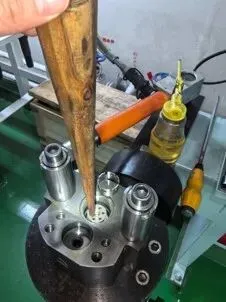

内外清洁喷油器本体，推杆导管上的o-ring视情更换，润滑后用木棒或尼龙棒压入喷油器内。

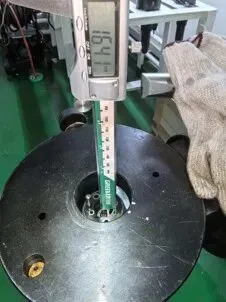

压推杆导管时，刚压入时较轻松，随后会出现阻力，需要用点力，才能完全压到位，完全压到位的距离大概如图所示。
推杆导管压到位后，带缺口的面向上装入定距套，装后定距套的高度略高于衔铁，这样电磁阀动作时推杆才能上下动作。
02
安装电磁阀
清洁吹净电磁阀孔洞，按图位置将阀芯和弹簧装入电磁阀内，阀芯有上下区分。需要特别注意方向和千万不能搞丢。

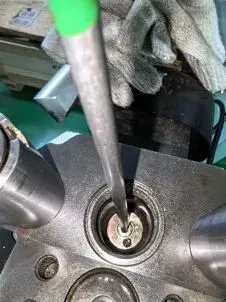

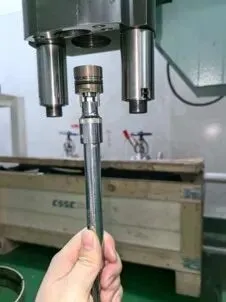

旋转台架，反向用8#套筒将电磁阀压入喷油器内，完全落位后，内部的弹簧和阀芯便不会掉落。顶着电磁阀再将台架旋转回来。

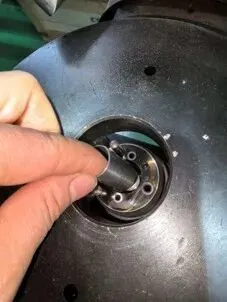

安装好后用螺丝刀等工具轻压电磁阀，应能感觉到电磁阀有回弹力，证明电磁阀已装到位，弹簧正确落入推杆顶部的座子内，未掉落。

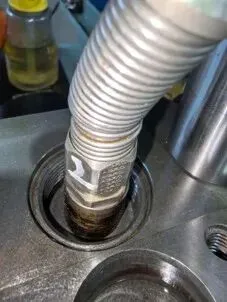

调整电磁阀和线圈的位置，确保两个定位销及两个线柱完全插入对应的孔内。
03
安装先导阀

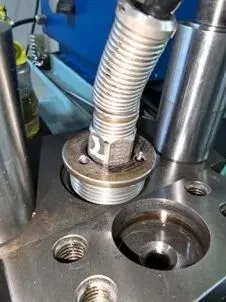

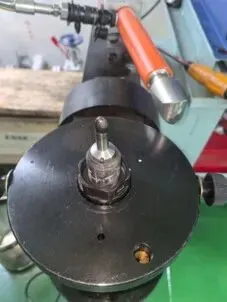

线圈正确插入电磁阀上后的位置如图所示，上部的位置正好是上紧锁紧螺母所需要的距离。
顺时针装入锁紧螺母前需确认线圈顶部的5片杯形弹簧应无问题，安装方向未装错。最后用敲击工具上紧锁紧螺母。
旋转台架，装入清洗干净的钢套到位。

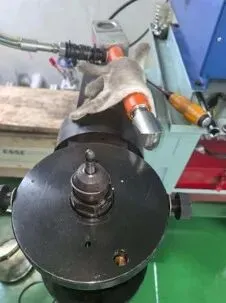

旋转台架，从下方压入装好后的先导阀，这样做能确保针阀芯不会掉落丢失，接着轻轻敲击先导阀，使其完全落位。
04
安装针阀偶件

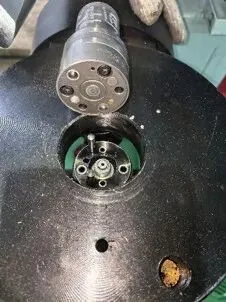

旋转台架，在安装针阀偶件前，确保密封面上无异物，对准定位销装入针阀偶件。

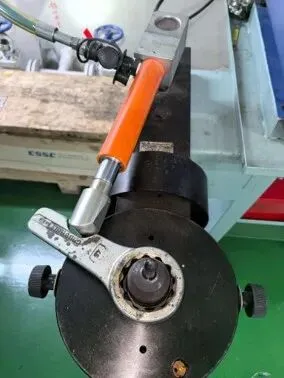

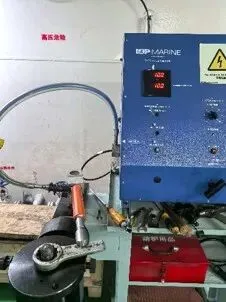

先用扭力扳手以100Nm预紧锁紧螺帽（不是用台架工具上紧100bar），最后才是用台架工具上紧锁紧螺帽旋转39~44度即可。
确认针阀偶件完全落位后，对准定位销装上喷嘴。
装上喷嘴压盖，上好卡簧，上机安装前喷嘴是活动，上机后压盖被压紧的同时，喷嘴也被压紧了。至此整个喷油器的安装完成。泵压雾化试验正常。
1.彻底清洁，检查到位，正确安装，恢复使用。
2.对于首次拆卸的设备，必须准备好专用工具，读懂说明书后再动手。做好标记，如上下，正反方向等，拆卸的零件按拆卸顺序统一摆放，尤其螺栓不能随手乱丢。
1.喷油器的主要问题是推杆组件和先导阀容易卡死，这对燃油的质量要求就提高了，所以平时要加强燃油的分离，滤器的清洗，且对燃油系统进行保养时，一定要避免外部的积碳和毛絮等进入系统。
2.解体时，先导阀的针阀芯一定要保护好，不能丢失，安装方向不能有错。
3.电磁阀同样需要注意内部的小弹簧和阀芯，阀芯的方向也有区分，不能装错，小头那面应该装入电磁阀体内的孔中。电磁阀安装到位后压动应有轻微的反弹力。
4.推杆组件中的推杆不能弯曲，一旦卡死，强行拔出可能会使推杆底部断掉，彻底无法使用。安装好后应无卡阻的转动，上下也有微量位移。
5.钢套不能忘记装。
