多模态大模型学习笔记（十三）——Transformer学习之位置编码

在Transformer架构中，自注意力机制本身是“无序”的——它只关注Token之间的语义关联，无法感知Token在序列中的先后顺序。而位置编码（Positional Encoding, PE）正是为了弥补这一缺陷，将位置信息注入到模型中，让Transformer能像人类一样理解“先有因后有果”的序列逻辑。

1. 为什么Transformer需要位置编码？

1.1 自注意力的“无序”本质

自注意力机制的核心是计算Token之间的注意力分数：这个公式只依赖于Query和Key的向量点积，与Token在序列中的位置无关。比如句子“我爱中国”和“中国爱我”，在自注意力机制下的计算结果完全一致，但语义却截然不同——这显然不符合人类对语言的理解方式。

1.2 位置编码的核心作用

位置编码的核心作用，就是给每个Token注入位置信息，让模型能区分Token的先后顺序，从而理解序列的语义结构。它是Transformer能处理文本、图像、音频等序列数据的关键基础。

2. 绝对位置编码：最经典的“位置注入”方案

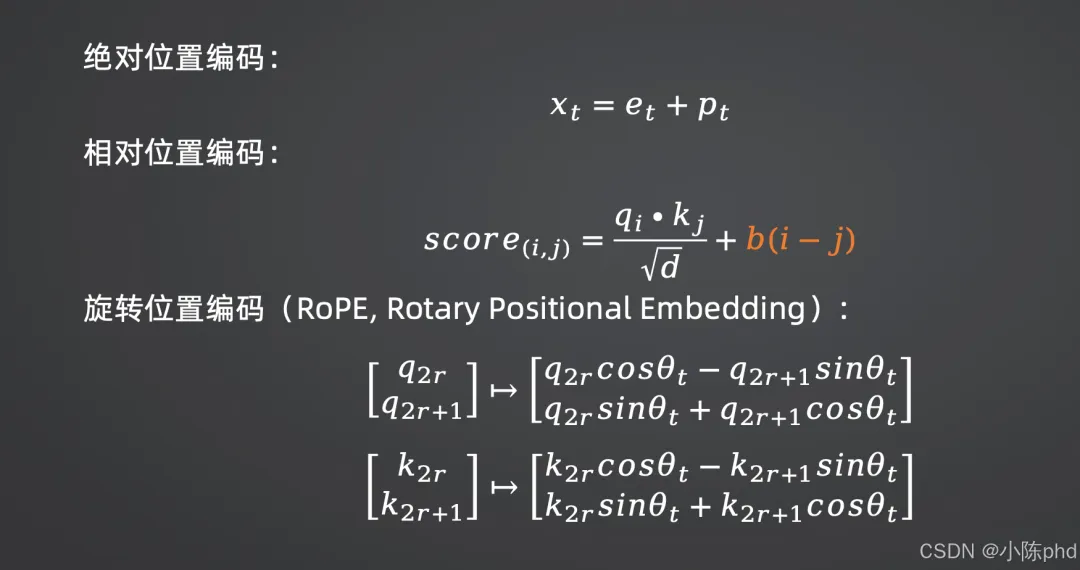

绝对位置编码是Transformer原生采用的方案，核心思想是：给每个位置生成一个固定的位置向量，直接与Token Embedding相加，让位置信息融入到Token的语义表示中。

2.1 核心公式与实现

对于序列中第  个位置（）、向量的第  和  维，位置编码的计算公式为：

其中：

• •  是Transformer的隐藏层维度（如BERT-base的768维）；
• •  是维度索引，范围为 。

最终，Transformer的输入嵌入为：

• • ：第  个Token的Token Embedding；
• • ：第  个位置的位置编码向量。

2.2 经典代码实现（PyTorch版）

import torchimport mathclassAbsolutePositionalEncoding(torch.nn.Module):def__init__(self, d_model: int, max_len: int = 512):super().__init__()self.d_model = d_model# 初始化位置编码矩阵 [max_len, d_model]        pe = torch.zeros(max_len, d_model)# 生成位置索引 [max_len, 1]        position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)# 计算分母项，避免重复计算        div_term = torch.exp(torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model))# 偶数维度用sin，奇数维度用cos        pe[:, 0::2] = torch.sin(position * div_term)        pe[:, 1::2] = torch.cos(position * div_term)# 注册为缓冲区（不参与训练）self.register_buffer('pe', pe.unsqueeze(0))  # [1, max_len, d_model]defforward(self, x: torch.Tensor) -> torch.Tensor:"""        参数:            x: 输入Token Embedding，形状 [batch_size, seq_len, d_model]        返回:            注入位置信息后的Embedding，形状 [batch_size, seq_len, d_model]        """# 只取与输入序列长度匹配的位置编码        x = x + self.pe[:, :x.size(1), :]return x# 测试代码if __name__ == "__main__":# 初始化绝对位置编码层（768维，最大序列长度512）    pe_layer = AbsolutePositionalEncoding(d_model=768, max_len=512)# 模拟输入：batch_size=2，seq_len=10，d_model=768    token_emb = torch.randn(2, 10, 768)# 注入位置编码    output = pe_layer(token_emb)print(f"输入形状: {token_emb.shape}")print(f"输出形状: {output.shape}")print(f"位置编码矩阵形状: {pe_layer.pe.shape}")

2.3 设计思想与优势

1. 1. 三角函数的周期性：通过正弦和余弦函数的周期性，让模型能学习到Token之间的相对位置关系。比如位置  和  的位置编码，可以通过三角函数的和角公式关联起来，让模型感知“间隔k个位置”的相对关系。
2. 2. 可外推性：位置编码的计算不依赖于训练时的序列长度，因此模型可以处理训练中未见过的更长序列（比如训练时最大长度512，推理时可处理长度1024的文本）。
3. 3. 实现简单：直接与Token Embedding相加，无需修改自注意力机制的核心逻辑，兼容性极强。

2.4 核心局限

1. 1. 绝对位置的限制：原生绝对位置编码只编码了“绝对位置”，对“相对位置”的建模能力较弱，在长文本场景下，位置信息的区分度会逐渐衰减。
2. 2. 无法适配跨模态场景：在多模态大模型中，文本、图像、音频的序列长度差异极大，绝对位置编码的外推能力会受到限制。

3. 相对位置编码：关注“间隔”而非“坐标”

相对位置编码的核心思想是：不再编码Token的绝对位置，而是编码Token之间的相对距离，让注意力分数直接依赖于Token的相对位置，更贴合人类对序列的理解方式。

3.1 核心公式与实现

在自注意力机制的注意力分数计算中，引入相对位置偏置项 ：其中：

• • ：第  个Token的Query向量；
• • ：第  个Token的Key向量；
• • ：相对位置偏置项，代表第  个Token和第  个Token之间的相对位置信息，可学习或固定。

3.2 经典代码实现（PyTorch版）

import torchimport torch.nn as nnimport mathclassRelativePositionBias(nn.Module):def__init__(self, num_heads: int, max_rel_dist: int = 128):super().__init__()self.num_heads = num_headsself.max_rel_dist = max_rel_dist# 可学习的相对位置偏置矩阵 [num_heads, 2*max_rel_dist + 1]self.rel_pos_bias = nn.Embedding(2 * max_rel_dist + 1, num_heads)# 预计算相对位置索引self.register_buffer("rel_pos_indices", self._compute_rel_pos_indices())def_compute_rel_pos_indices(self):"""计算相对位置索引，范围 [-max_rel_dist, max_rel_dist]"""# 生成位置范围        coords = torch.arange(self.max_rel_dist)# 计算相对位置矩阵 [max_rel_dist, max_rel_dist]        rel_pos = coords[:, None] - coords[None, :]# 映射到非负索引（偏移max_rel_dist）        rel_pos += self.max_rel_dist# 限制范围，避免越界        rel_pos = torch.clamp(rel_pos, 0, 2 * self.max_rel_dist)return rel_posdefforward(self, seq_len: int) -> torch.Tensor:"""        参数:            seq_len: 输入序列长度        返回:            相对位置偏置，形状 [num_heads, seq_len, seq_len]        """# 截取与当前序列长度匹配的索引        rel_pos_indices = self.rel_pos_indices[:seq_len, :seq_len]# 获取偏置值 [seq_len, seq_len, num_heads]        rel_bias = self.rel_pos_bias(rel_pos_indices)# 调整维度 [num_heads, seq_len, seq_len]        rel_bias = rel_bias.permute(2, 0, 1)return rel_bias# 带相对位置编码的自注意力层classRelativeAttention(nn.Module):def__init__(self, d_model: int, num_heads: int, max_rel_dist: int = 128):super().__init__()self.d_model = d_modelself.num_heads = num_headsself.head_dim = d_model // num_heads# 线性投影层self.q_proj = nn.Linear(d_model, d_model)self.k_proj = nn.Linear(d_model, d_model)self.v_proj = nn.Linear(d_model, d_model)self.out_proj = nn.Linear(d_model, d_model)# 相对位置偏置层self.rel_pos_bias = RelativePositionBias(num_heads, max_rel_dist)defforward(self, x: torch.Tensor) -> torch.Tensor:"""        参数:            x: 输入张量，形状 [batch_size, seq_len, d_model]        返回:            注意力输出，形状 [batch_size, seq_len, d_model]        """        batch_size, seq_len, _ = x.shape# 投影到Q/K/V [batch_size, seq_len, d_model]        q = self.q_proj(x)        k = self.k_proj(x)        v = self.v_proj(x)# 分拆多头 [batch_size, num_heads, seq_len, head_dim]        q = q.view(batch_size, seq_len, self.num_heads, self.head_dim).transpose(1, 2)        k = k.view(batch_size, seq_len, self.num_heads, self.head_dim).transpose(1, 2)        v = v.view(batch_size, seq_len, self.num_heads, self.head_dim).transpose(1, 2)# 计算注意力分数 [batch_size, num_heads, seq_len, seq_len]        attn_scores = (q @ k.transpose(-2, -1)) / math.sqrt(self.head_dim)# 添加相对位置偏置        rel_bias = self.rel_pos_bias(seq_len)  # [num_heads, seq_len, seq_len]        attn_scores += rel_bias.unsqueeze(0)  # 广播到batch维度# 计算注意力权重        attn_weights = torch.softmax(attn_scores, dim=-1)# 计算注意力输出 [batch_size, num_heads, seq_len, head_dim]        attn_output = attn_weights @ v# 拼接多头 [batch_size, seq_len, d_model]        attn_output = attn_output.transpose(1, 2).contiguous().view(batch_size, seq_len, self.d_model)# 最终投影        output = self.out_proj(attn_output)return output# 测试代码if __name__ == "__main__":# 初始化相对位置注意力层    rel_attn = RelativeAttention(d_model=768, num_heads=12, max_rel_dist=128)# 模拟输入：batch_size=2，seq_len=10，d_model=768    x = torch.randn(2, 10, 768)# 前向传播    output = rel_attn(x)print(f"输入形状: {x.shape}")print(f"输出形状: {output.shape}")

3.3 设计思想与优势

1. 1. 聚焦相对关系：直接建模Token之间的“间隔”，而非“坐标”，更符合语言中“语序决定语义”的本质。比如“我爱中国”中，“我”和“中国”的相对位置是“前-后”，而“中国爱我”中是“后-前”，模型能通过相对位置偏置清晰区分。
2. 2. 长文本适配性更强：相对位置编码对长文本的位置信息建模更稳定，不会像绝对位置编码那样随着序列长度增加而衰减。
3. 3. 可学习性：相对位置偏置项可以通过训练学习，适配不同任务的位置依赖关系（比如翻译任务中，源语言和目标语言的相对位置关系不同）。

3.4 核心局限

1. 1. 实现复杂度高：需要修改自注意力机制的核心计算逻辑，兼容性不如绝对位置编码。
2. 2. 外推能力受限：如果相对位置偏置项的最大间隔是固定的（比如最大支持间隔512），当处理更长序列时，超出间隔的位置信息无法编码，外推能力受限。

4. 旋转位置编码（RoPE）：兼顾绝对与相对的“最优解”

旋转位置编码（Rotary Positional Embedding, RoPE）是目前大模型（如GPT-3、LLaMA、Qwen）的主流方案，核心思想是：通过旋转矩阵给Query和Key向量注入位置信息，让注意力分数天然包含相对位置关系，同时保留绝对位置的感知能力，兼顾了绝对位置编码的外推性和相对位置编码的精准性。

4.1 核心公式与实现

对于第 个位置的Query向量和Key向量，将其按维度两两分组（第和维），通过旋转矩阵进行变换：其中，旋转角度定义为：

变换后的Query和Key向量点积，天然包含了相对位置信息：其中  和  是未旋转的向量，点积结果与相对位置  直接相关，让注意力分数自然融入了位置依赖。

4.2 经典代码实现（PyTorch版）

import torchimport torch.nn as nnimport mathclassRotaryPositionalEncoding(nn.Module):def__init__(self, d_model: int, max_len: int = 2048):super().__init__()self.d_model = d_modelself.max_len = max_len# 预计算旋转角度 [d_model//2]        theta = 1.0 / (10000.0 ** (torch.arange(0, d_model, 2).float() / d_model))self.register_buffer("theta", theta)# 预计算位置索引 [max_len]        positions = torch.arange(0, max_len, dtype=torch.float)self.register_buffer("positions", positions)# 预计算旋转矩阵的cos和sin值 [max_len, d_model//2]self._compute_rotary_matrices()def_compute_rotary_matrices(self):"""预计算cos和sin矩阵"""# 计算角度 [max_len, d_model//2]        angles = self.positions.unsqueeze(1) * self.theta.unsqueeze(0)# 计算cos和sin值        cos_angles = torch.cos(angles)        sin_angles = torch.sin(angles)self.register_buffer("cos_angles", cos_angles)self.register_buffer("sin_angles", sin_angles)defrotate_half(self, x: torch.Tensor) -> torch.Tensor:"""将向量按维度两两分组，后半部分翻转"""# x: [batch_size, seq_len, num_heads, head_dim]        x1 = x[..., :x.shape[-1]//2]        x2 = x[..., x.shape[-1]//2:]return torch.cat([-x2, x1], dim=-1)defforward(self, x: torch.Tensor, seq_len: int) -> torch.Tensor:"""        对输入向量应用旋转位置编码        参数:            x: 输入向量（Q/K），形状 [batch_size, seq_len, num_heads, head_dim]            seq_len: 当前序列长度        返回:            旋转后的向量，形状 [batch_size, seq_len, num_heads, head_dim]        """# 获取当前序列长度对应的cos和sin值 [seq_len, head_dim//2]        cos = self.cos_angles[:seq_len, :].unsqueeze(0).unsqueeze(2)        sin = self.sin_angles[:seq_len, :].unsqueeze(0).unsqueeze(2)# 扩展维度以匹配head_dim        cos = cos.repeat(1, 1, 1, 2)  # [1, seq_len, 1, head_dim]        sin = sin.repeat(1, 1, 1, 2)  # [1, seq_len, 1, head_dim]# 应用旋转        x_rotated = x * cos + self.rotate_half(x) * sinreturn x_rotated# 带RoPE的自注意力层classRoPEAttention(nn.Module):def__init__(self, d_model: int, num_heads: int, max_len: int = 2048):super().__init__()self.d_model = d_modelself.num_heads = num_headsself.head_dim = d_model // num_heads# 线性投影层self.q_proj = nn.Linear(d_model, d_model)self.k_proj = nn.Linear(d_model, d_model)self.v_proj = nn.Linear(d_model, d_model)self.out_proj = nn.Linear(d_model, d_model)# RoPE层self.rope = RotaryPositionalEncoding(self.head_dim, max_len)defforward(self, x: torch.Tensor) -> torch.Tensor:"""        参数:            x: 输入张量，形状 [batch_size, seq_len, d_model]        返回:            注意力输出，形状 [batch_size, seq_len, d_model]        """        batch_size, seq_len, _ = x.shape# 投影到Q/K/V [batch_size, seq_len, d_model]        q = self.q_proj(x)        k = self.k_proj(x)        v = self.v_proj(x)# 分拆多头 [batch_size, seq_len, num_heads, head_dim]        q = q.view(batch_size, seq_len, self.num_heads, self.head_dim)        k = k.view(batch_size, seq_len, self.num_heads, self.head_dim)        v = v.view(batch_size, seq_len, self.num_heads, self.head_dim)# 应用RoPE旋转        q_rot = self.rope(q, seq_len)        k_rot = self.rope(k, seq_len)# 调整维度用于计算 [batch_size, num_heads, seq_len, head_dim]        q_rot = q_rot.transpose(1, 2)        k_rot = k_rot.transpose(1, 2)        v = v.transpose(1, 2)# 计算注意力分数 [batch_size, num_heads, seq_len, seq_len]        attn_scores = (q_rot @ k_rot.transpose(-2, -1)) / math.sqrt(self.head_dim)# 计算注意力权重        attn_weights = torch.softmax(attn_scores, dim=-1)# 计算注意力输出 [batch_size, num_heads, seq_len, head_dim]        attn_output = attn_weights @ v# 拼接多头 [batch_size, seq_len, d_model]        attn_output = attn_output.transpose(1, 2).contiguous().view(batch_size, seq_len, self.d_model)# 最终投影        output = self.out_proj(attn_output)return output# 测试代码if __name__ == "__main__":# 初始化RoPE注意力层    rope_attn = RoPEAttention(d_model=768, num_heads=12, max_len=2048)# 模拟输入：batch_size=2，seq_len=10，d_model=768    x = torch.randn(2, 10, 768)# 前向传播    output = rope_attn(x)print(f"输入形状: {x.shape}")print(f"输出形状: {output.shape}")

4.3 设计思想与优势

1. 1. 兼顾绝对与相对：通过旋转矩阵注入绝对位置信息，同时让注意力分数天然依赖于相对位置，完美解决了传统位置编码的缺陷。
2. 2. 强外推性：与原生绝对位置编码一样，RoPE的计算不依赖于训练时的序列长度，可轻松外推到更长的文本序列。
3. 3. 工业级适配：无需修改自注意力机制的核心结构，仅对Query和Key向量做变换，兼容性极强，已成为GPT-3、LLaMA等大模型的标配。

4.4 核心局限

1. 1. 实现细节复杂：需要对Query和Key向量按维度分组并进行旋转操作，工程实现上比绝对位置编码更复杂。
2. 2. 对硬件要求高：旋转操作会增加一定的计算量，在端侧设备上部署时需要优化。

5. 位置编码在多模态大模型中的拓展

随着多模态大模型的发展，位置编码不再局限于文本序列，而是需要适配图像、音频、视频等不同模态的序列结构，核心拓展方向包括：

5.1 图像位置编码

在Vision Transformer（ViT）中，图像被切分为多个Patch（如16×16像素），每个Patch对应一个Token，位置编码的方式与文本一致：

• • 绝对位置编码：给每个Patch生成一个固定的位置向量，与Patch Embedding相加。
• • 相对位置编码：建模Patch之间的相对距离（如上下左右的空间关系），让模型理解图像的空间结构。
• • RoPE：对图像的Query和Key向量进行旋转，注入空间位置信息。

5.2 音频位置编码

在音频Transformer中，音频波形被切分为多个帧，每个帧对应一个Token，位置编码需要适配音频的时序结构：

• • 采用RoPE等强外推性的位置编码方案，适配长音频序列（如1小时以上的音频）。
• • 引入相对位置偏置，建模音频帧之间的时序依赖（如语音的韵律、节奏）。

5.3 跨模态位置编码

在多模态大模型（如GPT-4V、Qwen-VL）中，文本和图像/音频的Token被拼接成一个统一的序列，位置编码需要同时适配不同模态的位置信息：

• • 采用统一的位置编码方案（如RoPE），让模型能理解文本和图像/音频的相对位置关系（如“图中左上角的猫”对应文本中的“猫”）。
• • 引入模态特有的位置偏置，区分不同模态的Token位置信息。

6. 总结与学习提示

位置编码是Transformer架构的核心基础模块，从绝对位置编码到相对位置编码，再到RoPE，其演进脉络始终围绕“如何更精准地建模序列位置信息”展开。

对于学习和落地的几点提示：

1. 1. 入门学习：先从原生绝对位置编码入手，理解位置信息注入的核心逻辑，再逐步深入相对位置编码和RoPE。
2. 2. 工业落地：在大模型场景中，优先选择RoPE方案，兼顾外推性和精准性；在跨模态场景中，需根据模态特性适配位置编码方案。
3. 3. 进阶优化：在长文本场景中，可通过RoPE的外推优化（如NTK-aware RoPE）提升模型对超长序列的处理能力；在多模态场景中，可引入模态特有的位置偏置提升跨模态对齐精度。
4. 4. 代码实践：先跑通本文提供的基础代码，再尝试将位置编码集成到完整的Transformer模型中，通过实际运行理解位置编码的作用。

关键点回顾

1. 1. 绝对位置编码通过三角函数生成固定位置向量，实现简单但对长文本支持差，是Transformer原生方案；
2. 2. 相对位置编码直接建模Token间的相对距离，语义更精准但实现复杂，外推能力受限；
3. 3. RoPE通过旋转矩阵注入位置信息，兼顾绝对/相对位置建模能力，是当前大模型的主流选择，本文提供的代码可直接用于工程实践。
