第3章 Chisel学习笔记--Chisel进阶:构建五级流水线RISC-V处理器

一、为什么需要流水线？——性能瓶颈的突破

第3章开篇指出：单周期CPU的CPI（Cycles Per Instruction）恒为1，但时钟周期由最慢指令决定。例如，若访存需5ns，ALU仅需2ns，则所有指令都被拖慢至5ns。

📊 性能对比（理想情况）

✅ 核心思想：将指令执行划分为多个阶段，各阶段并行处理不同指令，提升指令吞吐率。

二、五级流水线架构详解——IF/ID/EX/MEM/WB

RISC-V经典五级流水线包括：

1. IF（Instruction Fetch）：取指

2. ID（Instruction Decode）：译码 + 读寄存器

3. EX（Execute）：ALU运算

4. MEM（Memory Access）：访存（Load/Store）

5. WB（Write Back）：写回寄存器

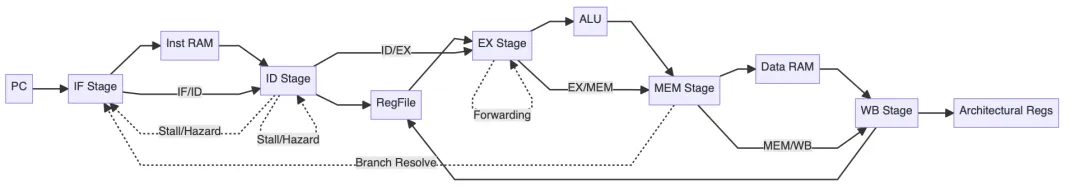

📦 流水线整体结构框图

🔑 关键组件：

• 流水线寄存器（Pipeline Registers）：隔离各级，存储中间状态。

• 前递单元（Forwarding Unit）：解决RAW（先写后读）数据冒险。

• 冒险检测单元（Hazard Detection Unit）：插入气泡（Bubble）解决Load-Use冒险。

• 分支预测与冲刷（Flush）：处理控制冒险。

三、流水线寄存器设计——Chisel的Bundle威力

每一级之间的状态通过自定义Bundle传递，这是Chisel模块化的核心。

🧩 实例：ID/EX流水线寄存器定义

classID_EX_IOextendsBundle{valinst=UInt(32.W)valpc=UInt(32.W)valrs1_data=UInt(32.W)valrs2_data=UInt(32.W)valrd_addr=UInt(5.W)valwrite_en=Bool()valalu_op=UInt(4.W)valis_branch=Bool()valbranch_taken=Bool()// ... 其他控制信号}

💡 优势：Bundle将相关信号打包，避免接口膨胀，且类型安全。

🧱 流水线寄存器实例化（EX阶段输入）

// 在顶层CPU中valid_ex=Reg(newID_EX_IO)// ID阶段末尾写入id_ex.inst      :=decoded_instid_ex.rs1_data  :=regfile.io.rs1_dataid_ex.rs2_data  :=regfile.io.rs2_data// ...// EX阶段开头读取valex_in=id_exalu.io.a:=ex_in.rs1_data.asSInt

✅ Chisel特性：Reg(new Bundle)自动创建带复位的寄存器组，一行代码替代Verilog中数十行。

四、数据冒险与前递机制（Forwarding）

第3章重点分析了RAW（Read After Write）冒险，并提出前递解决方案。

🌰 冒险场景：

addx1, x2, x3   # x1 = x2 + x3subx4, x1, x5   # x4 = x1 - x5 → 此时x1尚未写回！

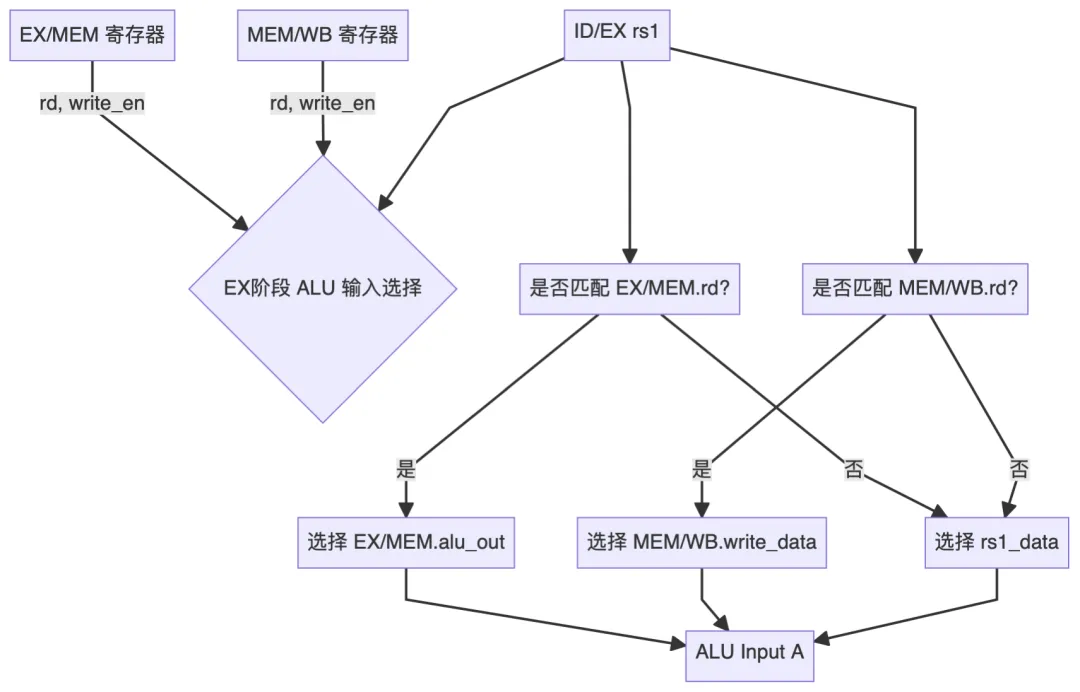

🔁 前递原理流程图

🧩 前递单元实现（简化版）

classForwardingUnitextendsModule{valio=IO(newBundle{valex_rs1=Input(UInt(5.W))valex_rs2=Input(UInt(5.W))valmem_rd=Input(UInt(5.W))valmem_we=Input(Bool())valwb_rd=Input(UInt(5.W))valwb_we=Input(Bool())valforward_a=Output(UInt(2.W)) // 00: from regfile, 01: from MEM, 10: from WBvalforward_b=Output(UInt(2.W))})// Forward A (for rs1)when(io.mem_we&&io.mem_rd===io.ex_rs1&&io.mem_rd=/=0.U) {io.forward_a:=1.U// Use MEM output} .elsewhen(io.wb_we&&io.wb_rd===io.ex_rs1&&io.wb_rd=/=0.U) {io.forward_b:=2.U// Use WB output} .otherwise{io.forward_a:=0.U}// 类似处理 forward_b for rs2...}

⚠️ 注意：需排除x0（rd=0）的情况，因其恒为0，不应触发前递。

五、Load-Use冒险与气泡插入（Stall）

前递无法解决Load指令后立即使用结果的冒险：

lwx1, 0(x2)   # x1 = Mem[x2]addx3, x1, x4  # 此时x1在MEM阶段，无法前递到EX！

🛑 解决方案：插入气泡（NOP）

• 在ID阶段检测：若当前指令是R-type/I-type，且rs1/rs2 == 上一条Load的rd

• 则暂停PC更新，并冻结ID/EX寄存器写入

🧩 冒险检测单元（Hazard Detection Unit）

classHazardDetectionUnitextendsModule{valio=IO(newBundle{valid_rs1=Input(UInt(5.W))valid_rs2=Input(UInt(5.W))valmem_rd=Input(UInt(5.W))valmem_we=Input(Bool())valmem_is_load=Input(Bool())valstall=Output(Bool()) // 是否需要stall})io.stall:=false.Bwhen(io.mem_is_load&&io.mem_we) {when((io.id_rs1===io.mem_rd&&io.id_rs1=/=0.U) ||        (io.id_rs2===io.mem_rd&&io.id_rs2=/=0.U)) {io.stall:=true.B  }}}

🔄 控制逻辑集成

// 在顶层valhazard=Module(newHazardDetectionUnit)hazard.io.id_rs1:=current_rs1hazard.io.mem_rd:=mem_wb_reg.rd// ...// 控制PC和流水线寄存器when(!hazard.io.stall) {pc:=pc+4.Uif_id:=next_if_id}// 若stall，则保持PC和IF/ID不变 → 插入气泡

✅ 效果：Load后自动插入1个气泡，确保数据正确性。

六、分支处理与流水线冲刷（Flush）

分支指令（如beq）在EX阶段才能确定是否跳转，导致IF和ID阶段可能取错指令。

🧨 解决方案：冲刷错误指令

• 当EX阶段确认分支跳转时，清空IF/ID和ID/EX寄存器

• PC更新为目标地址

🧩 分支控制信号生成

// 在EX阶段valbranch_taken=(io.br_eq&&(rs1_data===rs2_data)) ||                  (io.br_lt&&(rs1_data.asSInt<rs2_data.asSInt))// ...// 传递到控制单元ex_mem_reg.branch_taken:=branch_takenex_mem_reg.br_target  :=pc+imm_sext

🚨 冲刷逻辑（在顶层）

when(ex_mem_reg.is_branch&&ex_mem_reg.branch_taken) {// 冲刷IF/ID和ID/EXif_id.valid:=false.Bid_ex.valid:=false.B// 更新PCpc:=ex_mem_reg.br_target}

💥 关键：通过valid位标记流水线寄存器是否有效，冲刷即置valid=false。

七、完整数据通路整合——Chisel的模块化之美

第3章最终将所有模块集成，形成完整流水线CPU。

🧱 顶层信号连接示意图（简化）

// IFvalpc=RegInit(0.U(32.W))valif_id=Reg(newIF_ID_IO)// IDvalid_ex=Reg(newID_EX_IO)valregfile=Module(newRegFile)// EXvalex_mem=Reg(newEX_MEM_IO)valalu=Module(newALU)valfwd=Module(newForwardingUnit)// MEMvalmem_wb=Reg(newMEM_WB_IO)// ...// 连接前递alu.io.a:=Mux(fwd.io.forward_a===1.U, ex_mem.alu_out,Mux(fwd.io.forward_a===2.U, mem_wb.write_data,id_ex.rs1_data)).asSInt

🌟 工程价值：

• 每个子模块独立开发、测试。

• 接口清晰，修改局部不影响全局。

• 支持快速迭代（如替换ALU为FPU）。

八、验证策略——如何测试流水线？

第3章强调：流水线验证比单周期复杂得多，需覆盖：

1. 正常指令流

2. 数据冒险（含前递）

3. Load-Use冒险（含stall）

4. 分支跳转与冲刷

5. 异常组合（如分支+Load冒险）

🧪 测试框架示例

"Pipeline should handle load-use hazard"in{test(newPipelinedCPU) { c=>// 加载两条指令：lw + addc.io.imem(0).poke(load_inst)c.io.imem(4).poke(add_inst)// 设置内存初值c.io.dmem(0).poke(0x1234.U)c.clock.step(5) // 等待wb完成// 检查x1是否正确写入0x1234assert(c.readReg(1) ==0x1234)}}

✅ 建议：结合Spike（RISC-V ISS）进行黄金参考比对，确保功能正确。

结语：从“能工作”到“高性能”，Chisel赋能复杂系统构建

第3章通过五级流水线RISC-V CPU的完整实现，展示了Chisel在管理复杂时序逻辑、解决硬件冒险、构建高性能数据通路方面的卓越能力。它不仅是描述工具，更是系统工程方法论的载体。
