导语：如果说第1章让我们认识了Chisel的“形”，那么第2章则揭示了它的“魂”——如何用Chisel高效构建真实世界中的复杂数字系统。本章以RISC-V单周期CPU为载体，系统展示了Chisel在模块化设计、参数化生成、接口抽象和测试驱动开发中的强大能力。本文将带你逐层拆解这一经典案例，通过结构图、流程图与可运行代码，助你掌握“用软件工程方法做硬件设计”的核心范式。
一、为什么选择RISC-V？——教学与工业的完美交汇点
第2章开篇即指出：RISC-V是学习现代处理器架构的理想平台。原因有三：
指令集简洁：基础整数指令（RV32I）仅47条，易于理解与实现。
开源生态成熟：从工具链（GCC, Spike）到参考实现（Rocket Chip）一应俱全。
工业落地广泛：阿里平头哥、SiFive、NVIDIA等均采用RISC-V作为定制化核心。
✅ 教学目标：通过Chisel实现一个可综合、可仿真、可扩展的单周期RISC-V CPU，验证Chisel在真实项目中的工程价值。
二、整体架构设计——五大功能模块协同工作
第2章首先给出了CPU的整体框图，并强调接口标准化是模块化设计的关键。

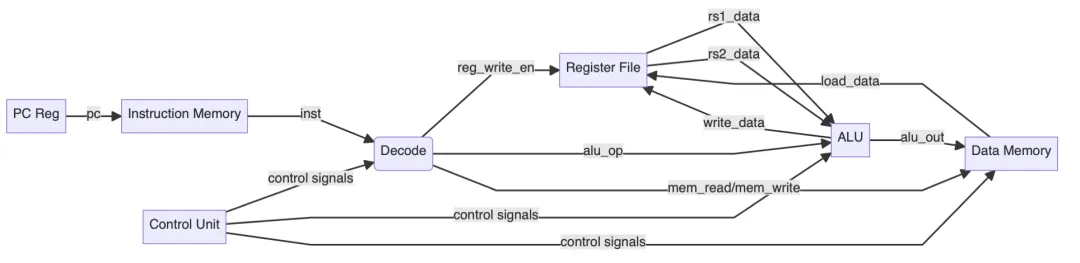

📦 RISC-V单周期CPU结构框图
🔑 五大核心模块：
| 模块 | 功能 | Chisel实现要点 |
|---|
| PC（程序计数器） | 生成当前指令地址 | RegInit(0.U) + 自增逻辑 |
| Instruction Memory | 存储指令 | 使用Vec模拟ROM |
| Register File | 32个通用寄存器 | 双读单写，支持写使能控制 |
| ALU（算术逻辑单元） | 执行运算 | 参数化操作码，switch匹配 |
| Control Unit | 译码并生成控制信号 | 基于opcode生成Bool信号 |
💡 Chisel优势体现：每个模块均为独立Module，通过IO(Bundle)定义接口，天然支持并行开发与单元测试。
三、模块详解与代码实例——从抽象到实现
🧩 实例1：寄存器堆（Register File）
classRegFileextendsModule{valio=IO(newBundle{valrs1_addr=Input(UInt(5.W))valrs2_addr=Input(UInt(5.W))valrd_addr=Input(UInt(5.W))valrd_data=Input(UInt(32.W))valwe=Input(Bool())valrs1_data=Output(UInt(32.W))valrs2_data=Output(UInt(32.W))})// 使用Vec创建32个32位寄存器valregs=Reg(Vec(32, UInt(32.W)))// 初始化x0为0（RISC-V规范）regs(0) :=0.U// 写操作：时钟上升沿写入when(io.we&&io.rd_addr=/=0.U) {regs(io.rd_addr) :=io.rd_data}// 读操作：组合逻辑输出io.rs1_data:=regs(io.rs1_addr)io.rs2_data:=regs(io.rs2_addr)}✅ 关键设计：
🧩 实例2：ALU（算术逻辑单元）
classALUextendsModule{valio=IO(newBundle{valop=Input(UInt(4.W)) // 操作码vala=Input(SInt(32.W))valb=Input(SInt(32.W))valout=Output(SInt(32.W))valzero=Output(Bool())})valresult=Wire(SInt(32.W))// 使用switch-case匹配操作switch(io.op) {is(0.U) { result:=io.a+io.b} // ADDis(1.U) { result:=io.a-io.b} // SUBis(2.U) { result:=Mux(io.a<io.b, 1.S, 0.S) } // SLTis(3.U) { result:=io.a^io.b} // XOR// ... 其他操作}io.out:=resultio.zero:=(result===0.S)}🔍 设计亮点：
🧩 实例3：控制单元（Control Unit）
classControlextendsModule{valio=IO(newBundle{valopcode=Input(UInt(7.W))valreg_write=Output(Bool())valalu_op=Output(UInt(4.W))valmem_read=Output(Bool())valmem_write=Output(Bool())valbranch=Output(Bool())})// 默认值：防止锁存器推断io.reg_write:=false.Bio.alu_op :=0.Uio.mem_read:=false.Bio.mem_write:=false.Bio.branch :=false.Bswitch(io.opcode) {is("b0110011".U) { // R-typeio.reg_write:=true.Bio.alu_op :=0.U// ADD }is("b0010011".U) { // I-type (ADDI)io.reg_write:=true.Bio.alu_op :=0.U }is("b0000011".U) { // LOAD (LW)io.reg_write:=true.Bio.mem_read:=true.B }is("b1100011".U) { // BRANCH (BEQ)io.branch:=true.B }// ... 其他指令}}⚠️ 重要原则：所有输出必须有默认值，否则Chisel会推断出锁存器（Latch），导致综合失败。
四、顶层集成——模块拼装的艺术
第2章强调：顶层设计的核心是接口对齐与信号连接。
🧱 顶层CPU模块（SingleCycleCPU）
classSingleCycleCPUextendsModule{valio=IO(newBundle{valimem_inst=Input(UInt(32.W)) // 来自指令存储器valdmem_rdata=Input(UInt(32.W)) // 来自数据存储器valdmem_wdata=Output(UInt(32.W))valdmem_addr=Output(UInt(32.W))valdmem_we=Output(Bool())valdmem_re=Output(Bool())})// 实例化子模块valpc=RegInit(0.U(32.W))valregfile=Module(newRegFile)valalu=Module(newALU)valcontrol=Module(newControl)// 指令译码valinst=io.imem_instvalopcode=inst(6, 0)valrs1=inst(19, 15)valrs2=inst(24, 20)valrd=inst(11, 7)valimm_i=Cat(Fill(21, inst(31)), inst(31, 20)) // I-type立即数// 连接控制单元control.io.opcode:=opcode// 连接寄存器堆regfile.io.rs1_addr:=rs1regfile.io.rs2_addr:=rs2regfile.io.rd_addr:=rdregfile.io.rd_data:=Mux(control.io.mem_read, io.dmem_rdata.asSInt, alu.io.out).asUIntregfile.io.we :=control.io.reg_write// 连接ALUalu.io.a:=regfile.io.rs1_data.asSIntalu.io.b:=Mux(opcode==="b1100011".U, imm_i.asSInt, regfile.io.rs2_data.asSInt)alu.io.op:=control.io.alu_op// 数据存储器接口io.dmem_addr:=alu.io.out.asUIntio.dmem_wdata:=regfile.io.rs2_dataio.dmem_we :=control.io.mem_writeio.dmem_re :=control.io.mem_read// PC更新逻辑（简化版：仅顺序执行）pc:=pc+4.U}🌟 集成技巧：
使用Mux动态选择ALU输入（寄存器 or 立即数）。
通过.asSInt/.asUInt进行类型转换，确保运算正确性。
所有跨模块信号通过io显式传递，杜绝隐式全局变量。
五、测试驱动开发（TDD）——Chisel内建验证体系
第2章花了大量篇幅介绍Chisel的测试框架，这是其区别于传统HDL的最大优势之一。
🧪 测试实例：验证ADD指令
classCPUSpecextendsFreeSpecwithChiselScalatestTester{"CPU should execute ADD correctly"in{test(newSingleCycleCPU) { c=>// 模拟指令存储器返回 add x1, x2, x3c.io.imem_inst.poke("h003100b3".U) // R-type: ADD x1, x2, x3// 设置寄存器初值// （注：实际需通过寄存器堆接口注入，此处简化）c.clock.step(1)// 验证结果（需结合寄存器堆输出）// assert(...) }}}🔁 测试流程图
✅ TDD优势：
测试代码与RTL同语言（Scala），无缝集成。
支持随机化测试、覆盖率驱动验证。
可快速定位bug，缩短迭代周期。
六、可扩展性设计——为未来留出接口
第2章最后讨论了如何让CPU支持更多指令或流水线化：
参数化指令集：通过trait定义不同ISA子集。
模块替换：ALU可替换为更复杂的MAC单元。
接口预留：为中断、异常处理预留控制信号。
🚀 进阶方向：将单周期CPU改造为五级流水线，这正是第3章的内容。
结语：从“能跑”到“好用”，Chisel的价值在于工程化
通过第2章的RISC-V CPU实战，我们看到Chisel不仅能描述电路，更能管理复杂度。它用软件工程的思维解决了硬件开发中的三大难题：
模块化 → 降低耦合，提升复用
类型安全 → 编译期捕获80%错误
测试内建 → 实现“开发即验证”
下期预告：第3章将深入Chisel中的状态机与流水线设计，揭秘如何用FSM和Queue构建高性能处理器流水线。关注我们，不错过每一篇硬核干货！
