今天，安全生产文库给大家介绍一款超实用的《变频器培训.ppt》。这份课件围绕变频器展开全方位专业培训，涵盖变频器基础定义、核心电力电子器件、电路原理、控制技术及实际应用等关键内容，是电气领域学习变频器知识的优质资料，适合电气工程师、设备运维人员、相关专业技术学员等人群学习使用，广泛适用于工业自动化、电机控制、电力电子等行业领域。

一、培训课件概述

（一）课件核心定位

本课件是针对变频器专业知识的系统性培训资料，以理论结合电路原理、实操应用为核心，从变频器基础概念出发，逐步深入到电力电子器件、电路拓扑、控制算法、故障保护及实际工程应用，形成完整的知识体系。

（二）课件适用范围

1. 行业领域：适用于工业自动化、电机变频调速、电力电子、矿山、冶金、化工等需要电机调速控制的工业领域。

2. 学习人群：适合电气专业技术人员、设备运维与检修人员、变频器研发与应用工程师、高校相关专业师生等学习使用。

（三）课件内容特点

1. 知识体系完整，从基础定义到核心技术、实操应用层层递进，逻辑清晰。

2. 理论与实操结合，不仅讲解原理公式，还分析IGBT、晶闸管等器件实操、EXB841驱动电路工作过程等实际内容。

3. 重点突出，对PWM控制、矢量控制、整流逆变电路等变频器核心技术做详细拆解。

二、培训课件具体内容

（一）变频器基础核心认知

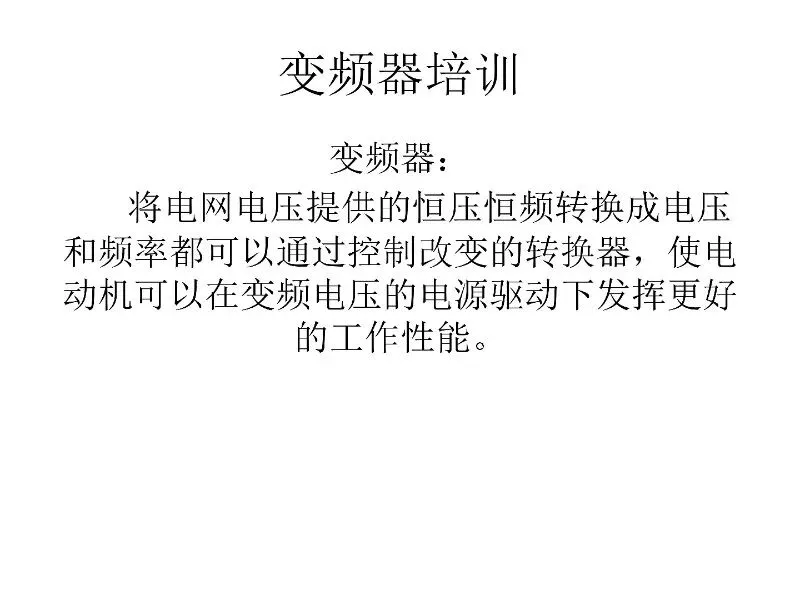

1. 明确变频器的定义：将电网恒压恒频交流电转换为电压、频率可调的交流电的转换器，实现电机变频调速，提升工作性能。

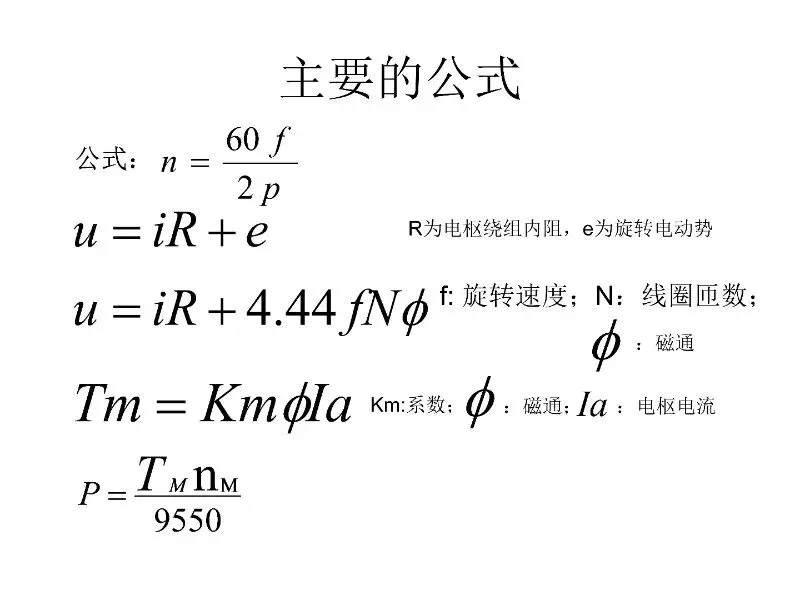

2. 讲解变频器相关核心公式，涉及电枢绕组内阻、旋转电动势、磁通、电枢电流、旋转速度等关键物理量，及Km系数等核心参数。

（二）核心电力电子器件详解

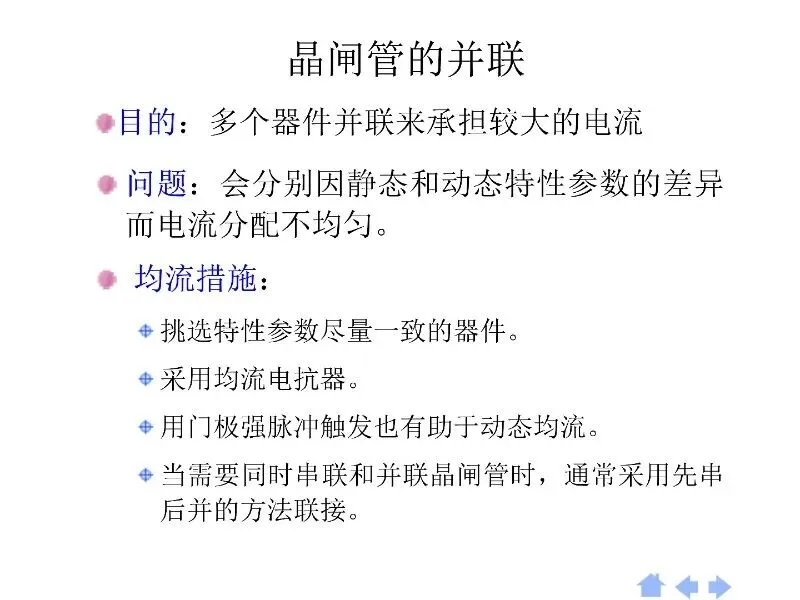

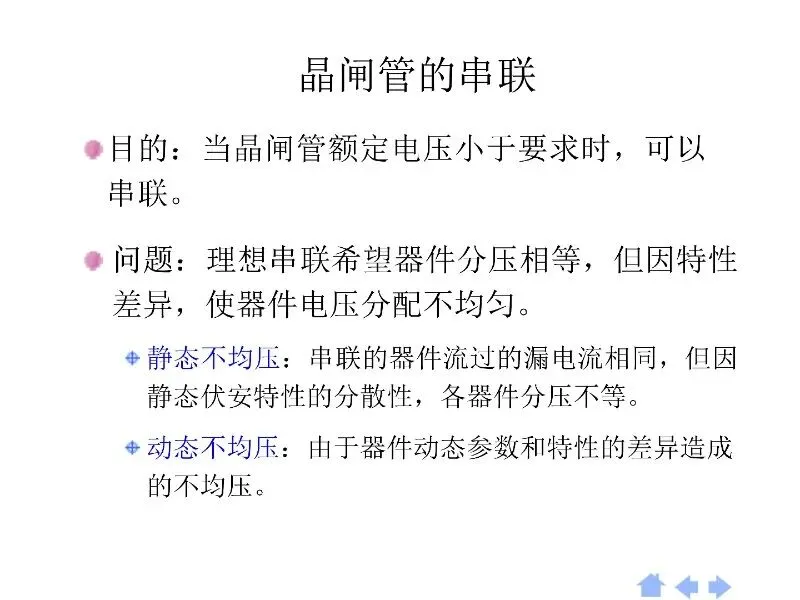

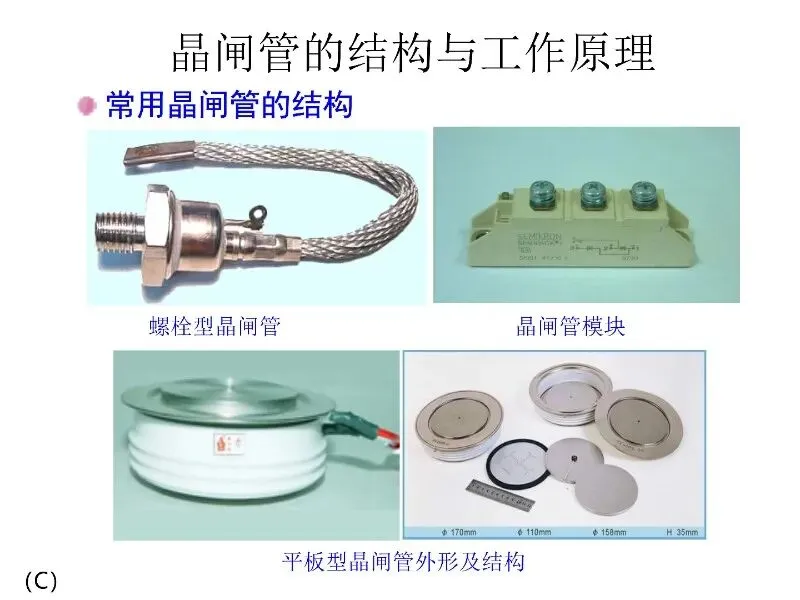

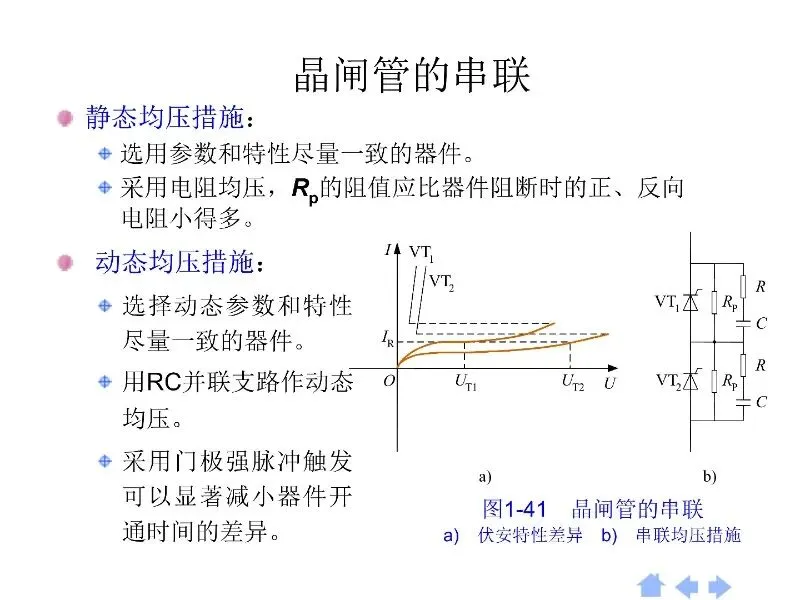

1. 晶闸管相关知识：讲解螺栓型、模块型、平板型晶闸管的结构，分析晶闸管串联、并联的均压/均流问题及解决措施，包括静态均压、动态均压的具体方法。

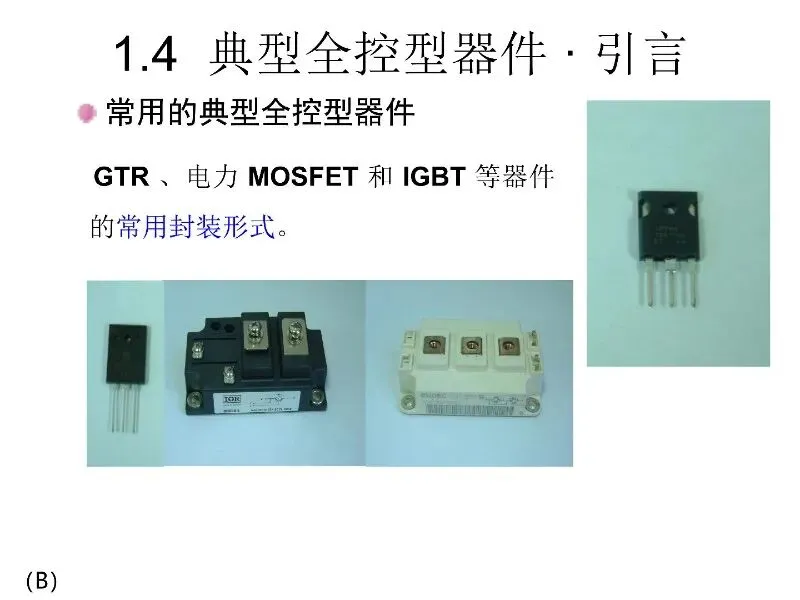

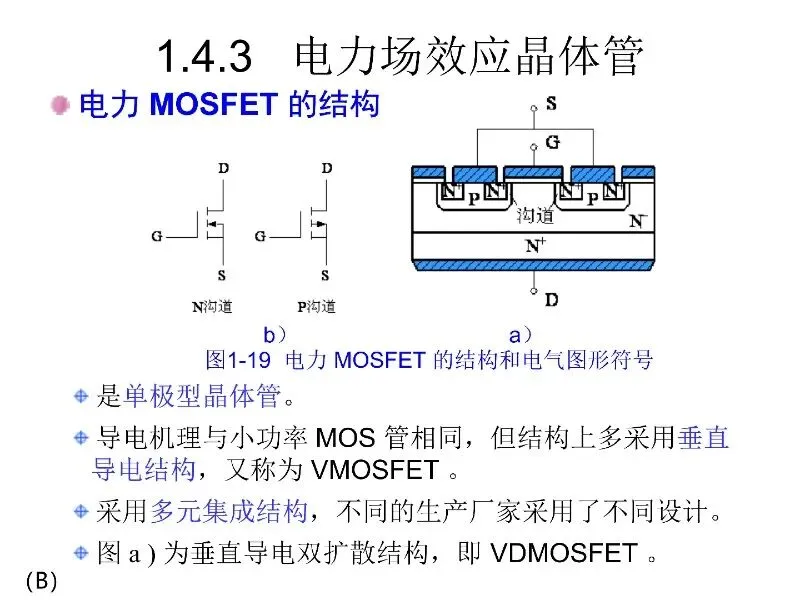

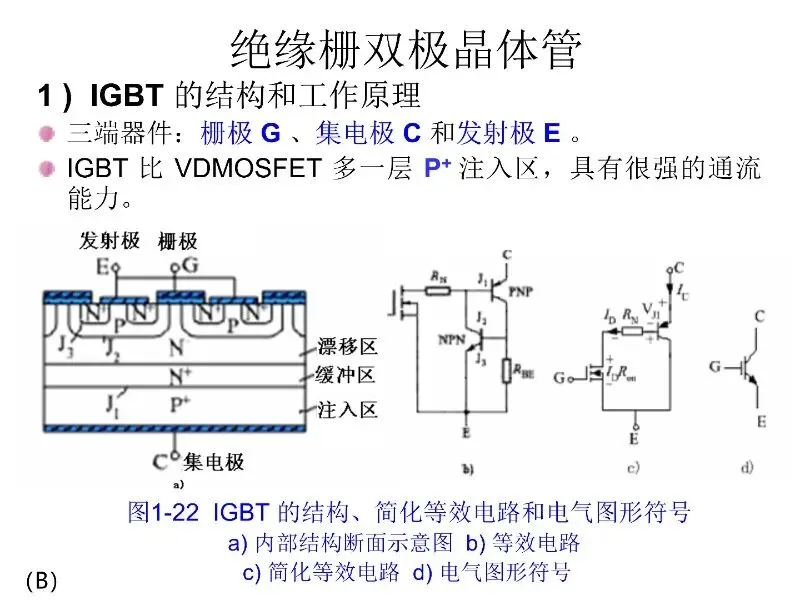

2. 全控型器件：介绍GTR、电力MOSFET、IGBT等典型全控型器件的封装、结构与工作原理，重点讲解电力MOSFET的垂直导电结构、IGBT的三端（栅极G、集电极C、发射极E）结构及等效电路。

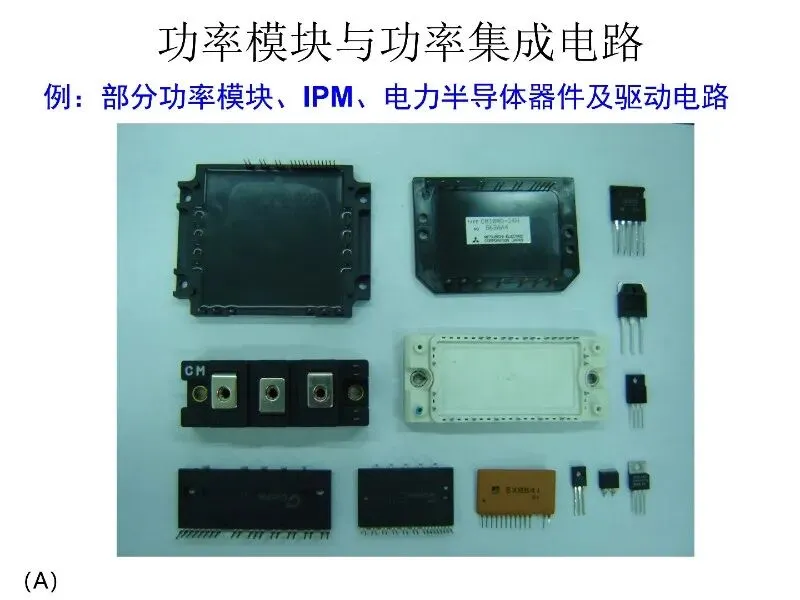

3. 功率模块：讲解功率模块、IPM、电力半导体器件及驱动电路，介绍多电平逆变电路中功率单元的串联应用。

（三）变频器核心电路原理

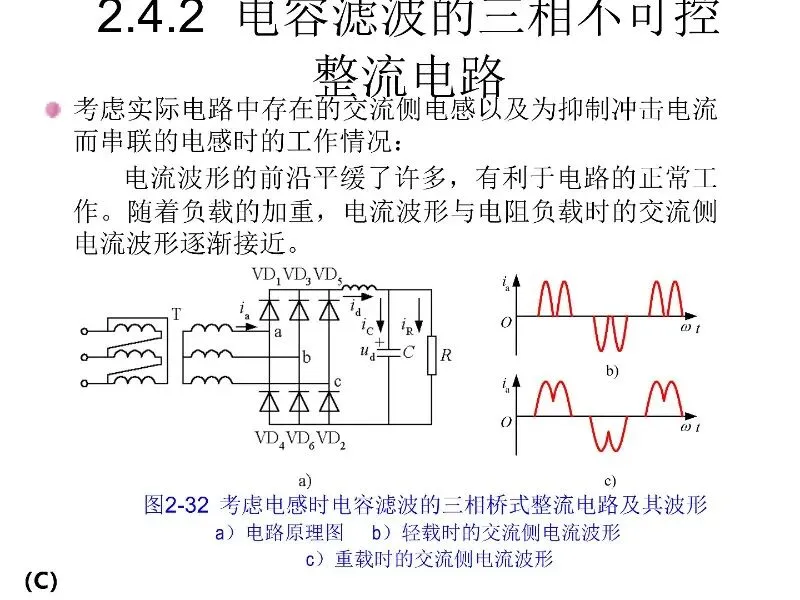

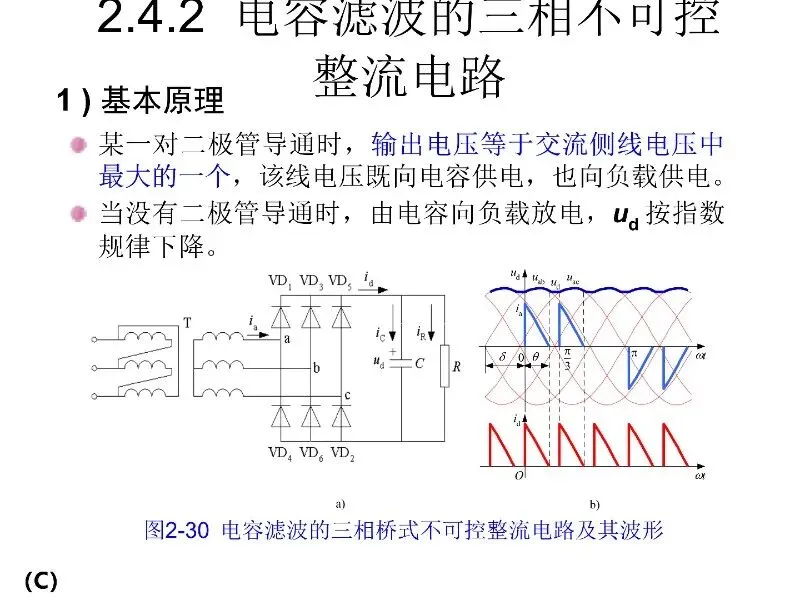

1. 整流电路：分析电容滤波的单相不可控整流电路、电容滤波的三相不可控整流电路的工作原理、波形特点，及考虑交流侧电感时的电路工作特性。

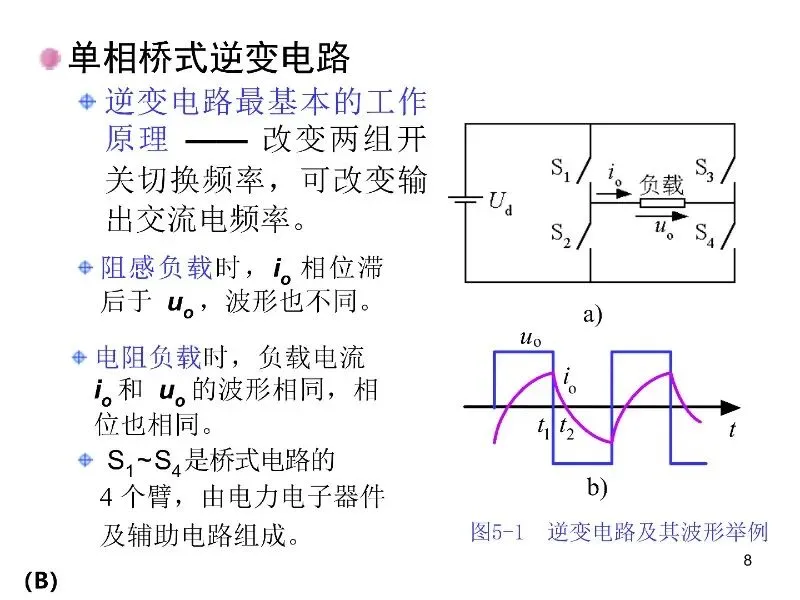

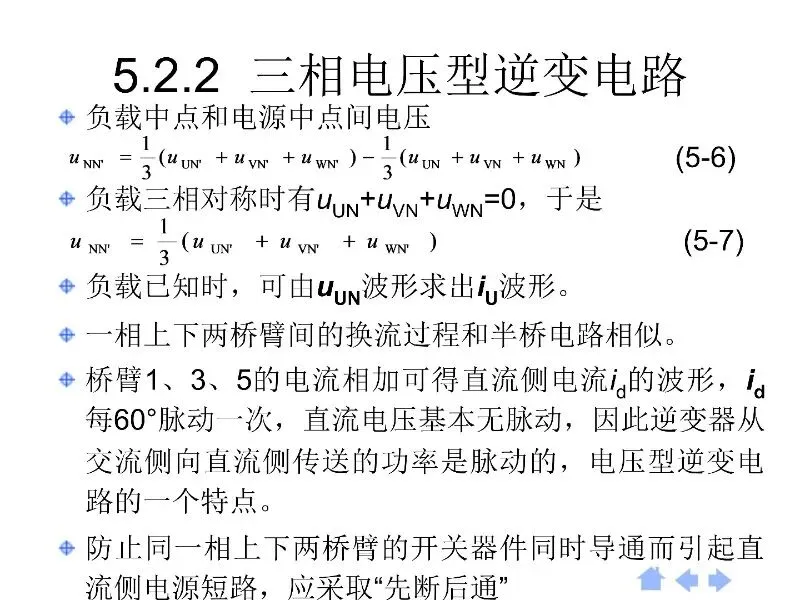

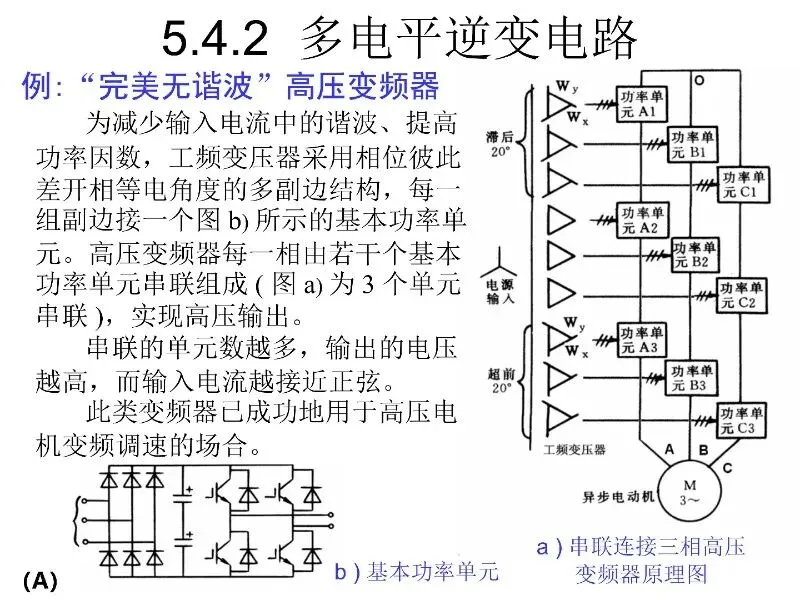

2. 逆变电路：讲解逆变电路基本工作原理，分析单相桥式逆变电路、三相电压型逆变电路的拓扑与工作特性，重点说明三相电压型逆变电路“先断后通”的换流原则，介绍多电平逆变电路在高压变频器中的应用。

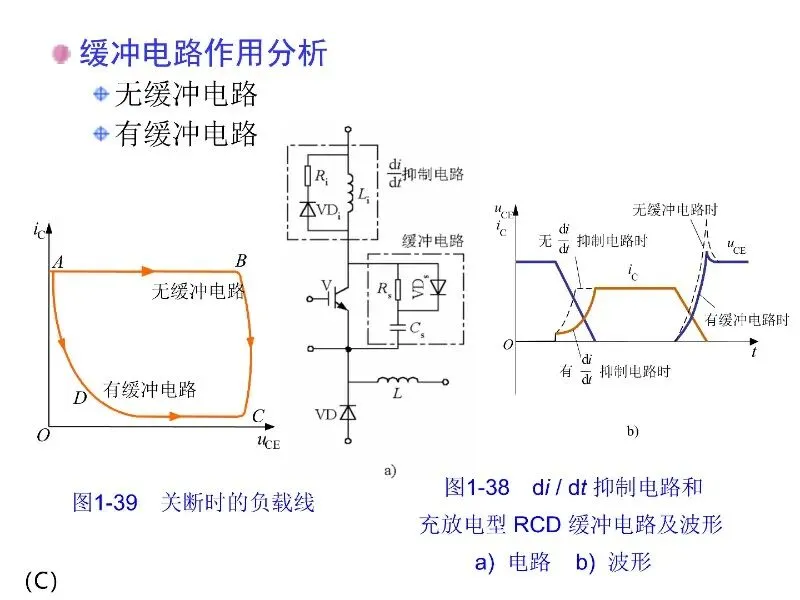

3. 缓冲电路：分析di/dt抑制电路、RCD缓冲电路的作用，对比有无缓冲电路时的电压、电流波形差异，说明缓冲电路对器件的保护作用。

（四）变频器核心控制技术

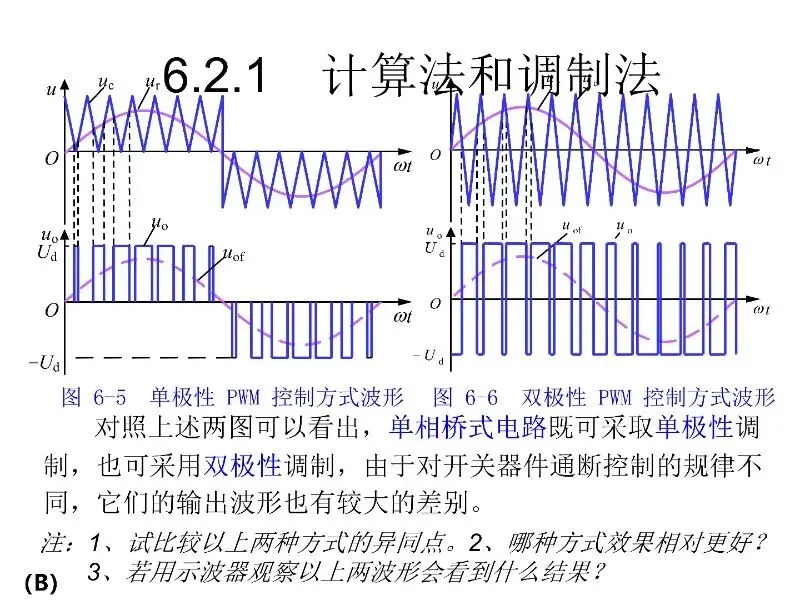

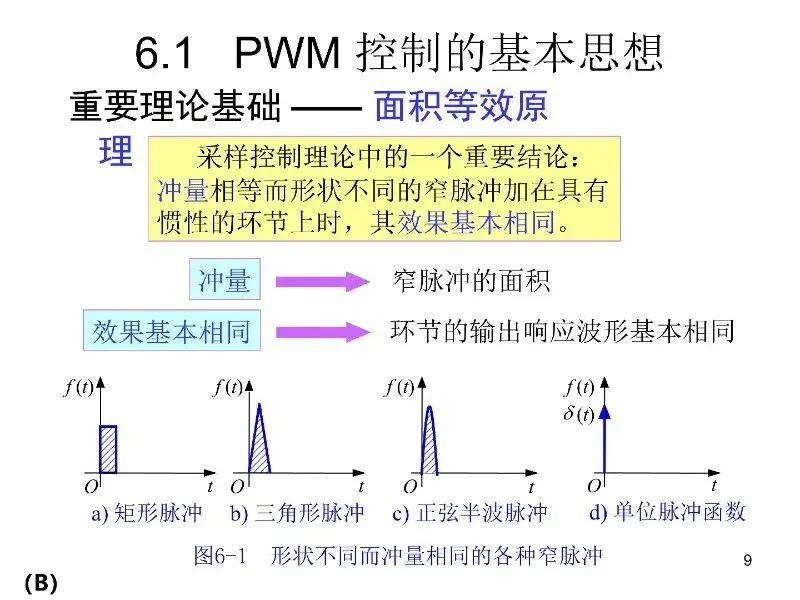

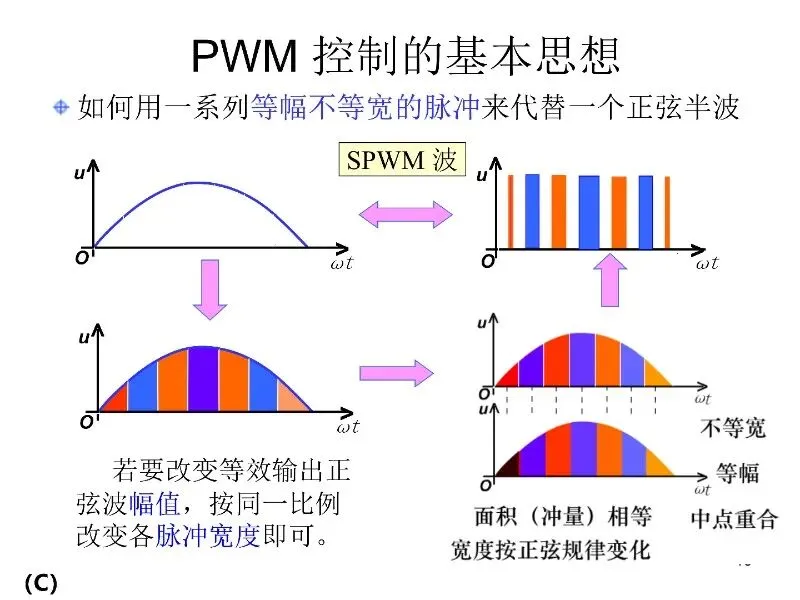

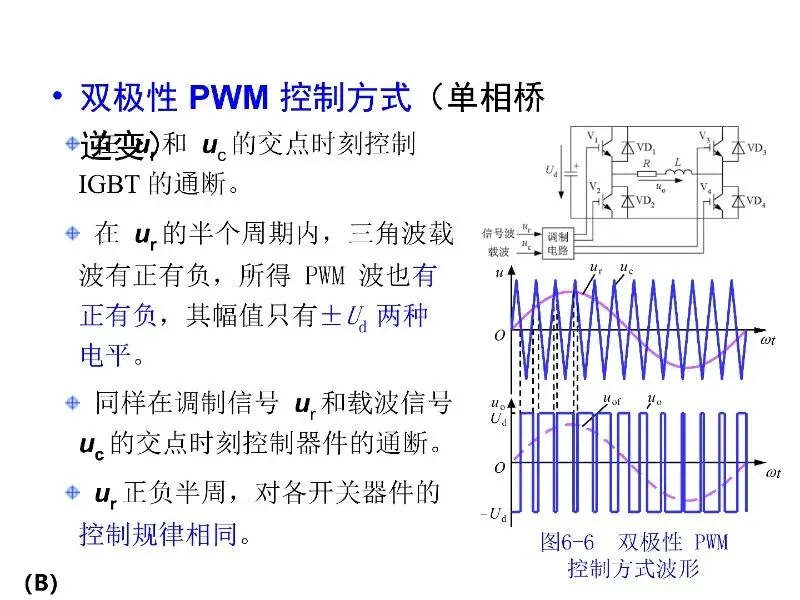

1. PWM控制：以面积等效原理为理论基础，讲解PWM控制基本思想，分析单极性PWM、双极性PWM的控制方式、波形特点及器件通断控制规律。

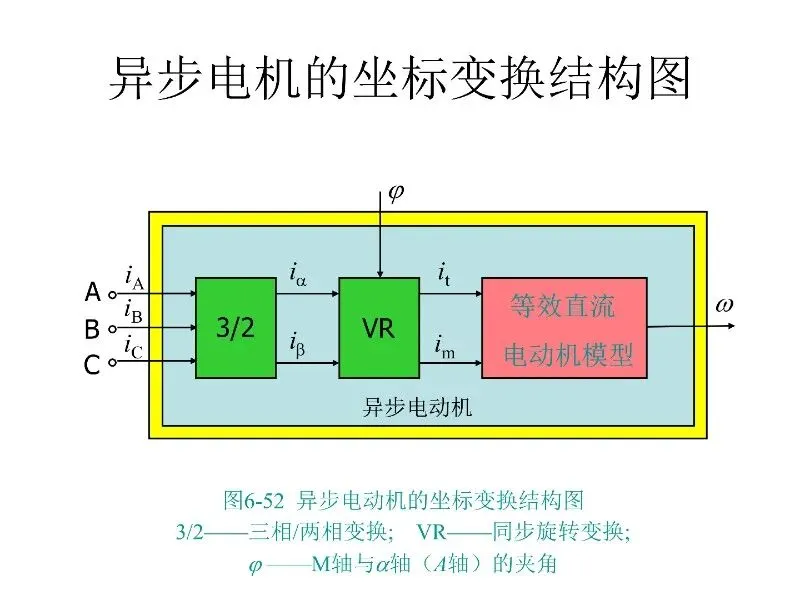

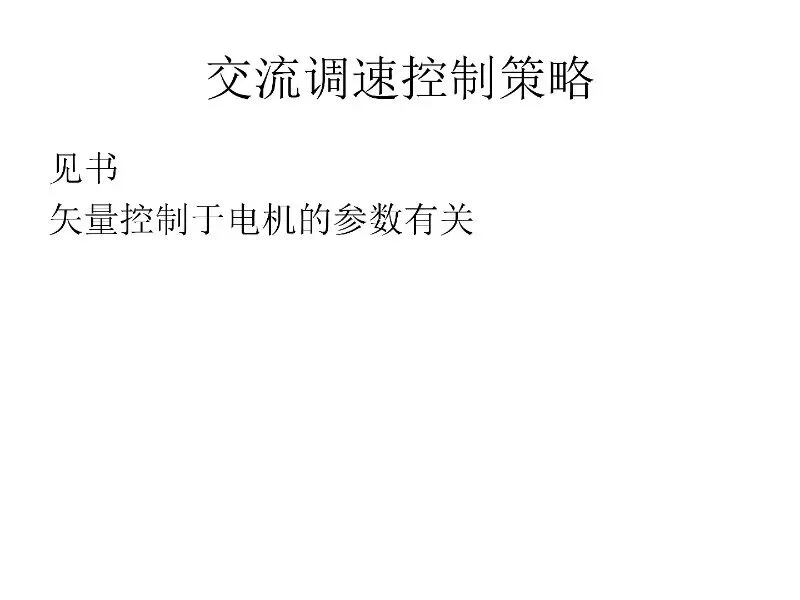

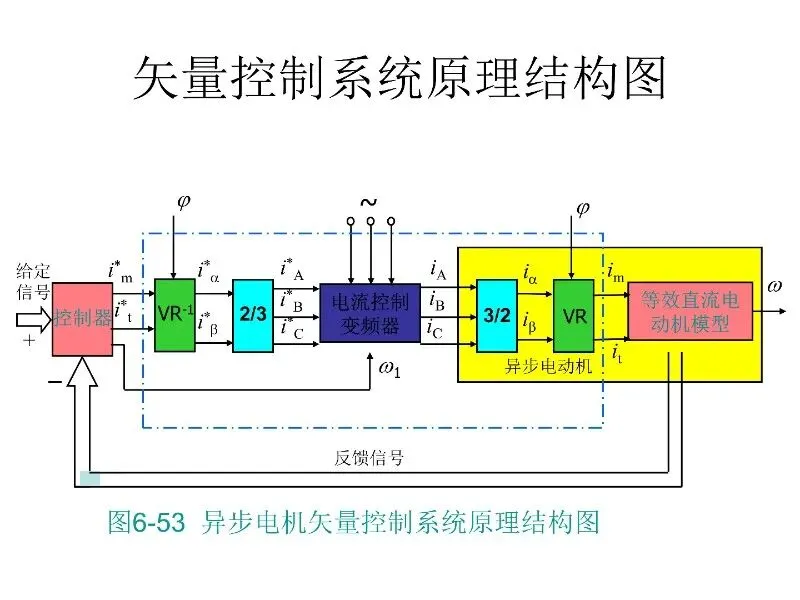

2. 交流调速控制：介绍矢量控制技术，讲解异步电机的3/2坐标变换、同步旋转变换（VR），展示矢量控制系统的原理结构图，说明矢量控制与电机参数的关联性。

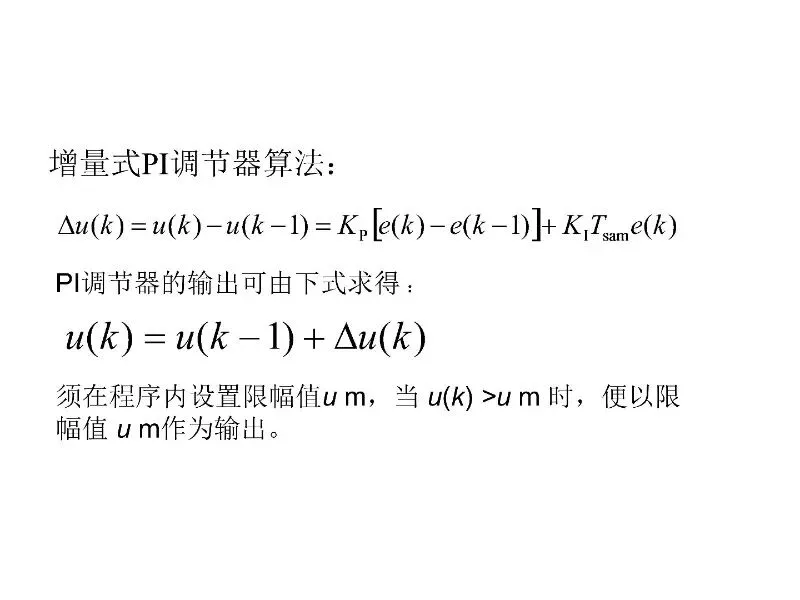

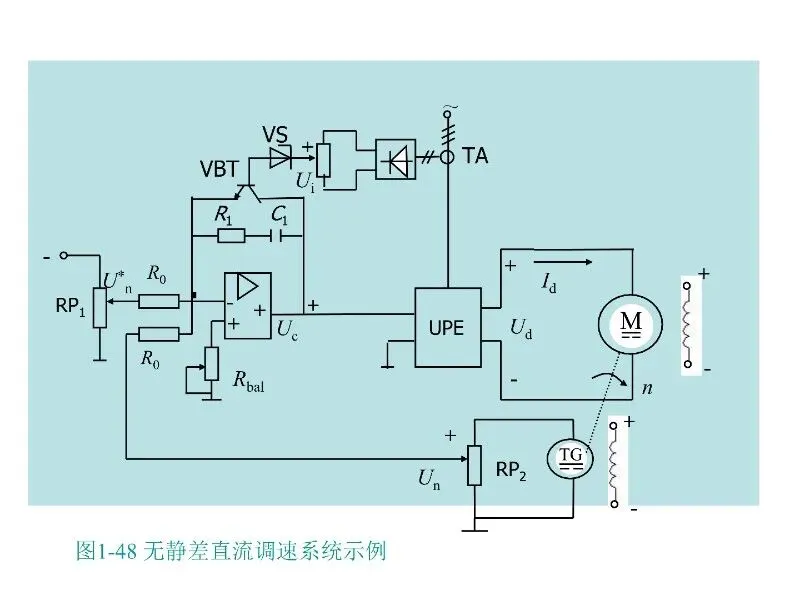

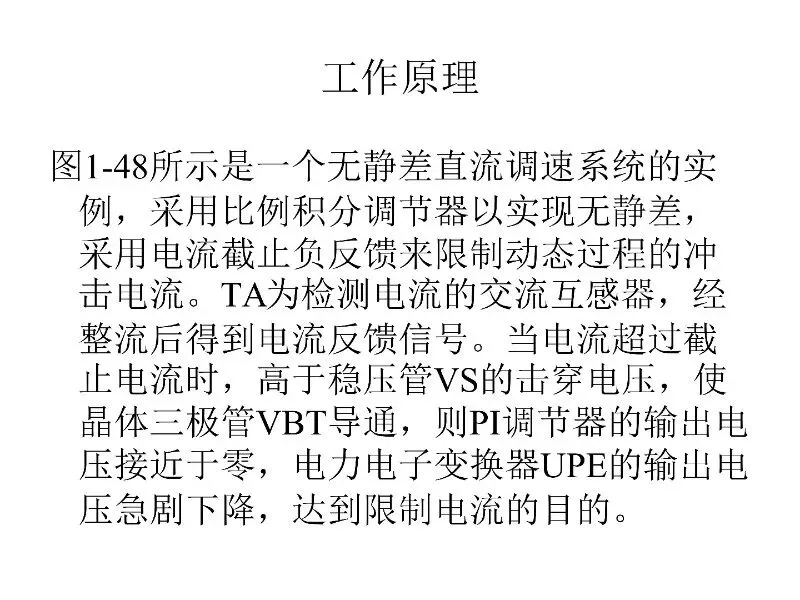

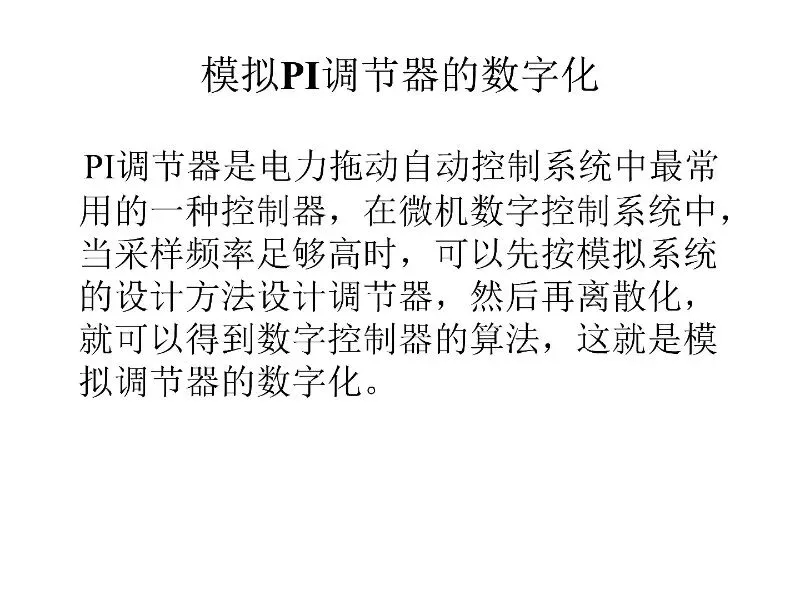

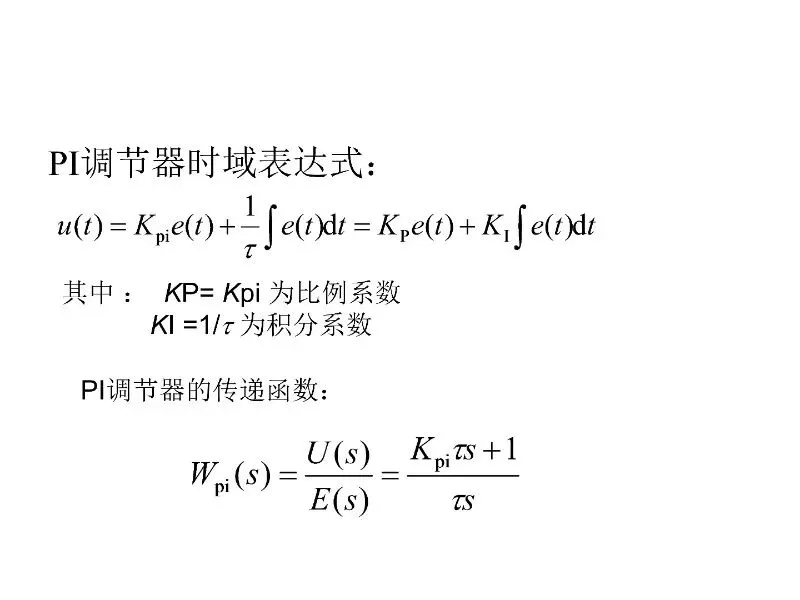

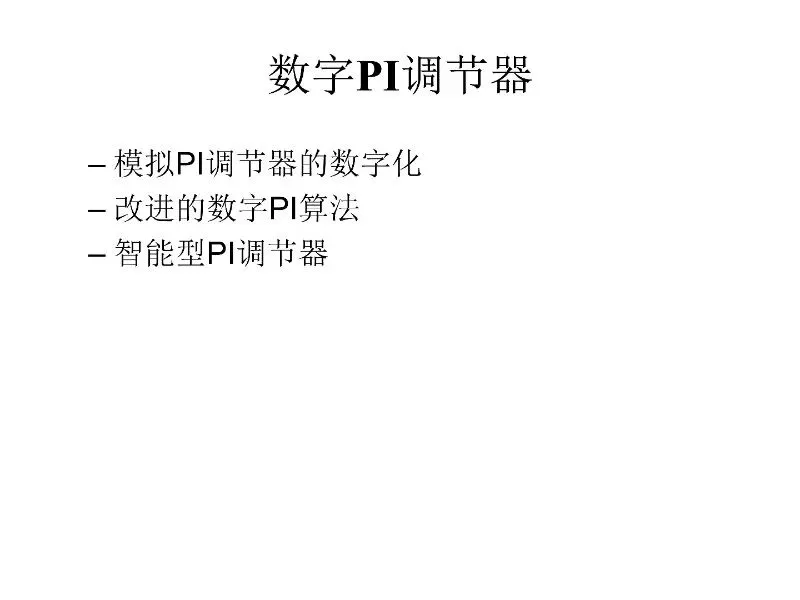

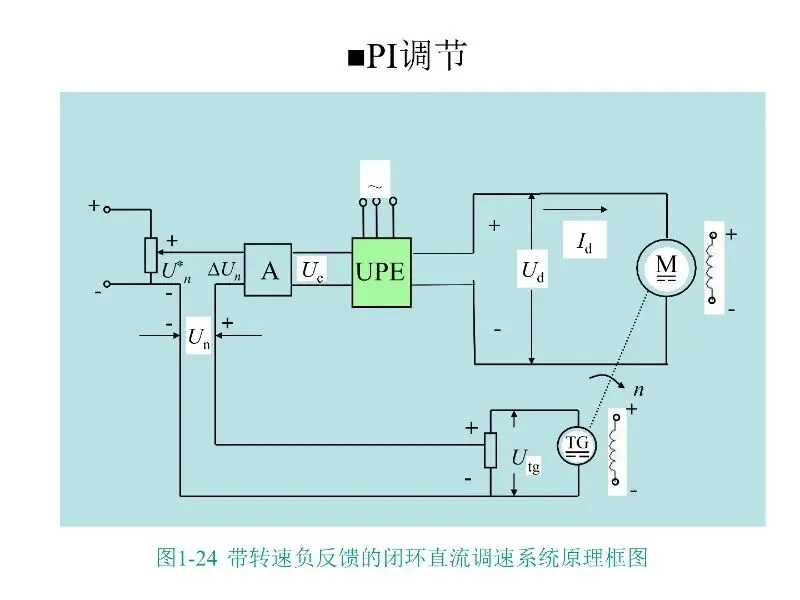

3. 调速系统闭环控制：讲解带转速负反馈的闭环直流调速系统、无静差直流调速系统，介绍PI调节器的时域表达式、传递函数，及模拟PI调节器的数字化方法，包括增量式PI调节器算法。

（五）变频器驱动与保护电路

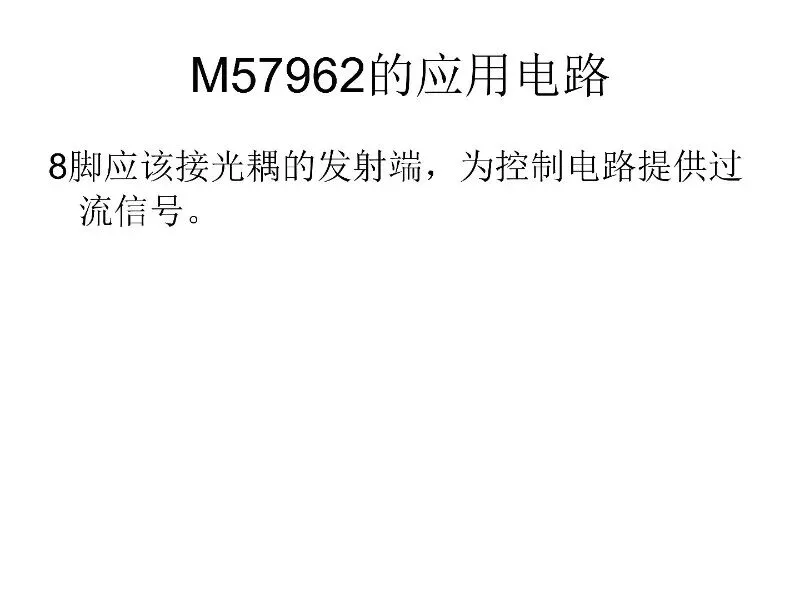

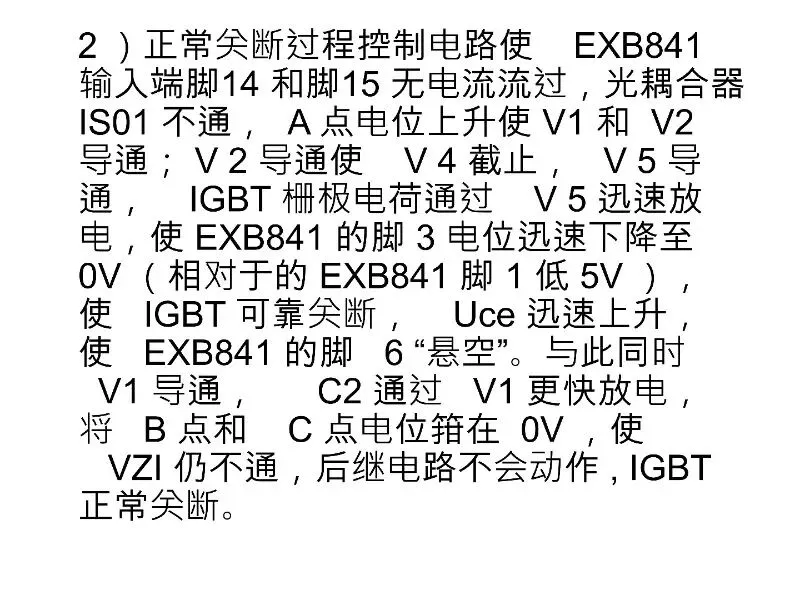

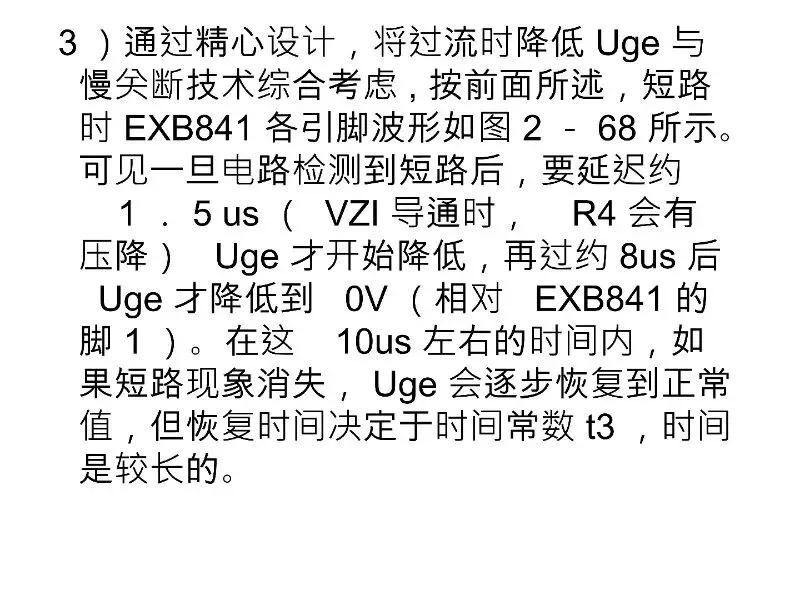

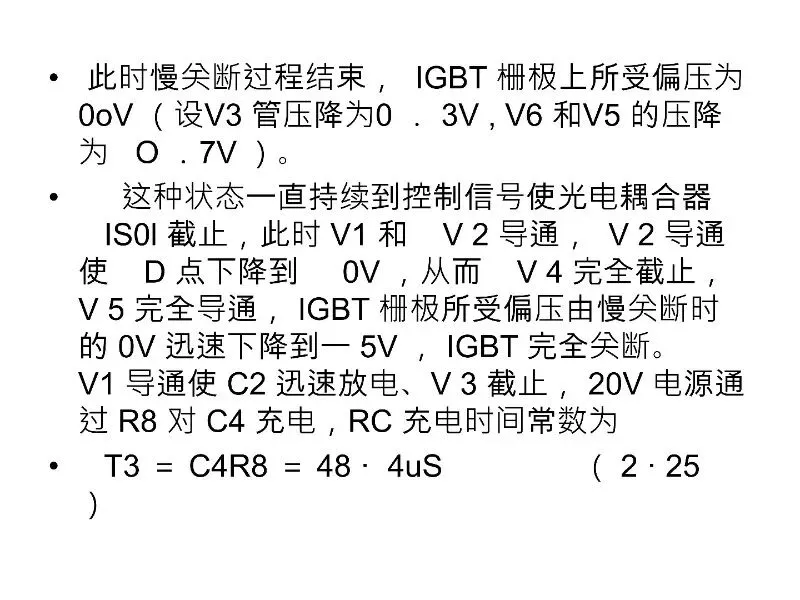

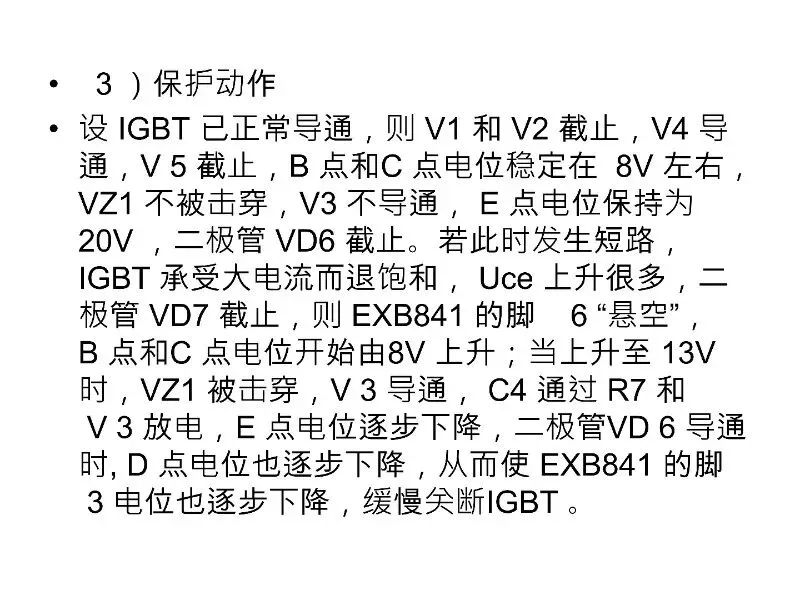

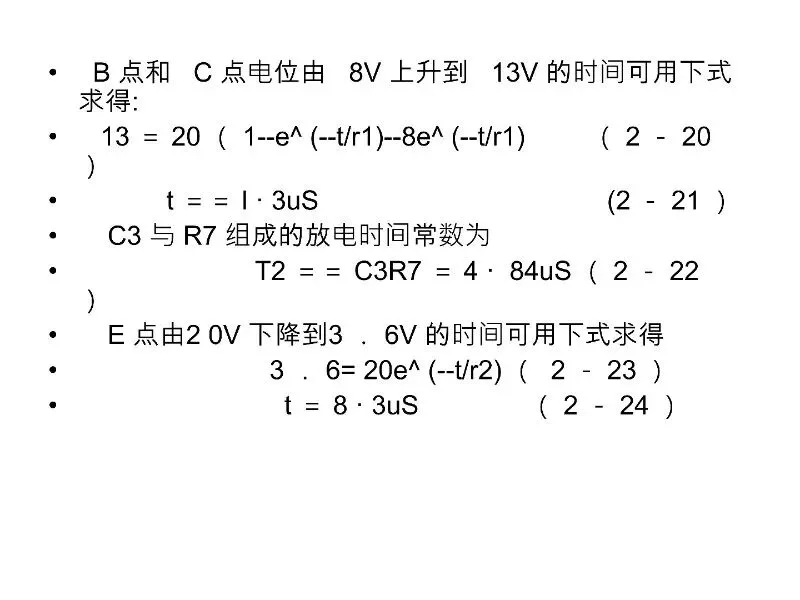

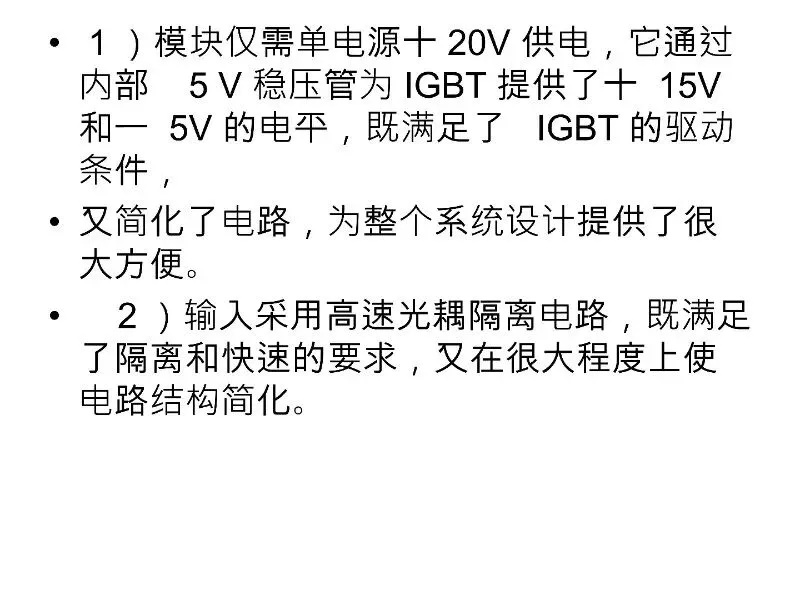

1. 驱动电路：详细分析EXB841的正常开通、正常关断及过流保护的工作原理，介绍M57962的应用电路，说明驱动电路的隔离、供电及信号传输特性。

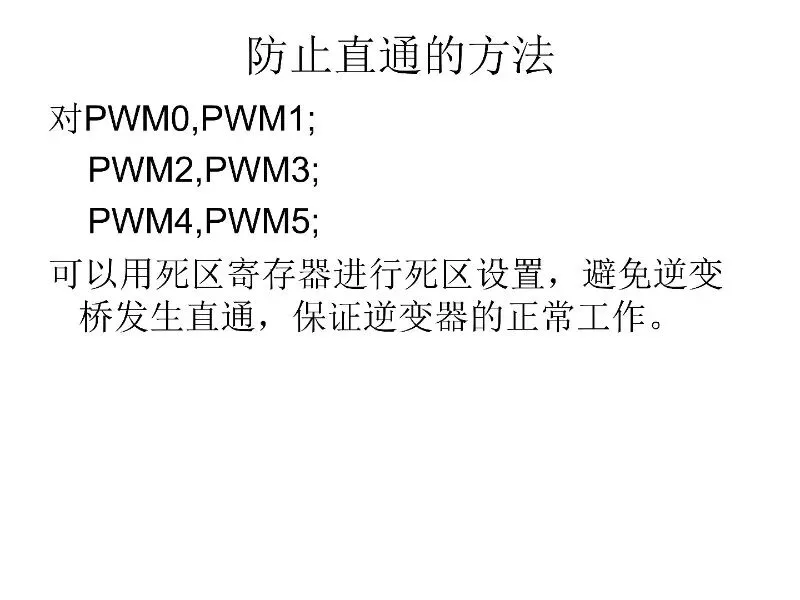

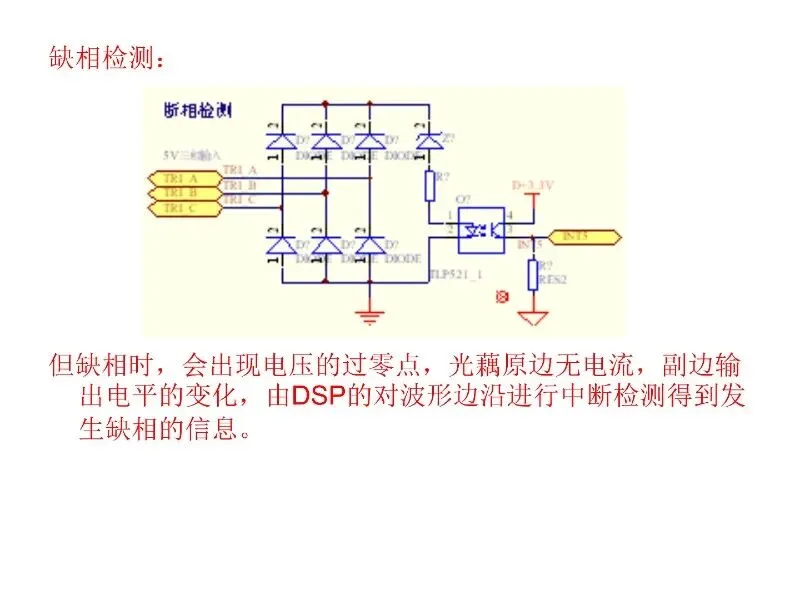

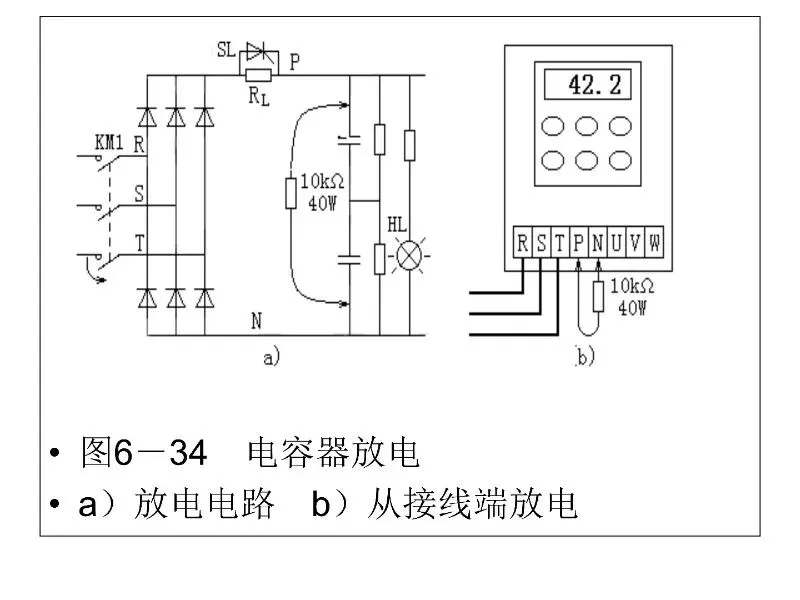

2. 保护功能：讲解变频器过流、过压、缺相的检测方法，包括软件（DSP采样比较）和硬件（比较器比较）两种方式，介绍死区设置防止逆变桥臂直通的具体措施。

（六）变频器硬件与实操应用

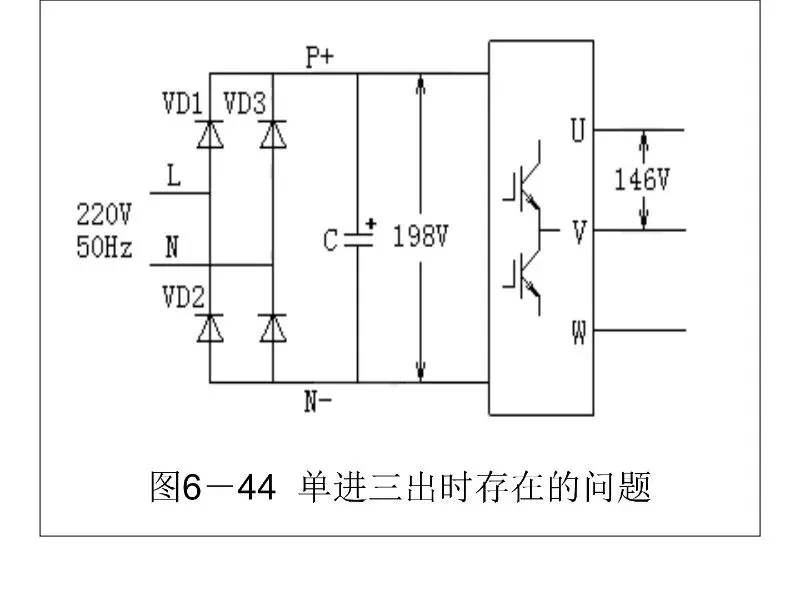

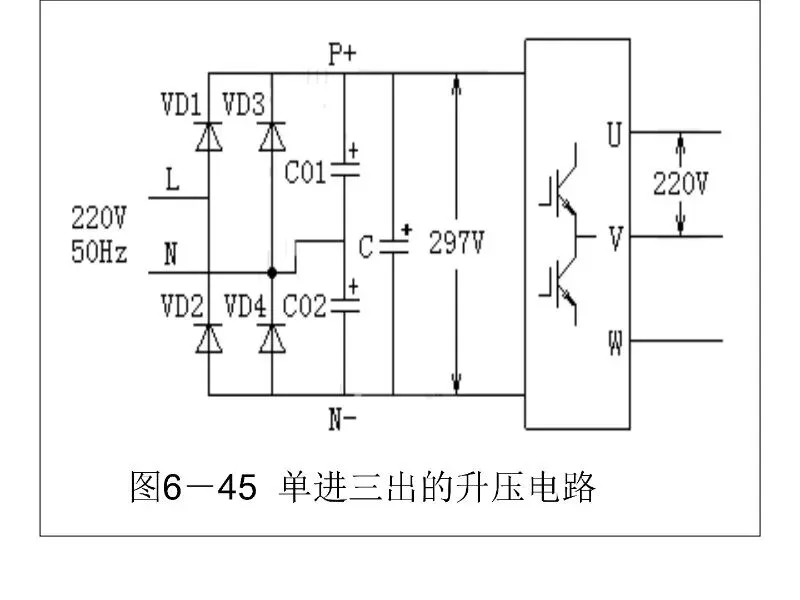

1. 单进三出变频器：分析单进三出变频器的拓扑、存在问题及升压电路解决方案。

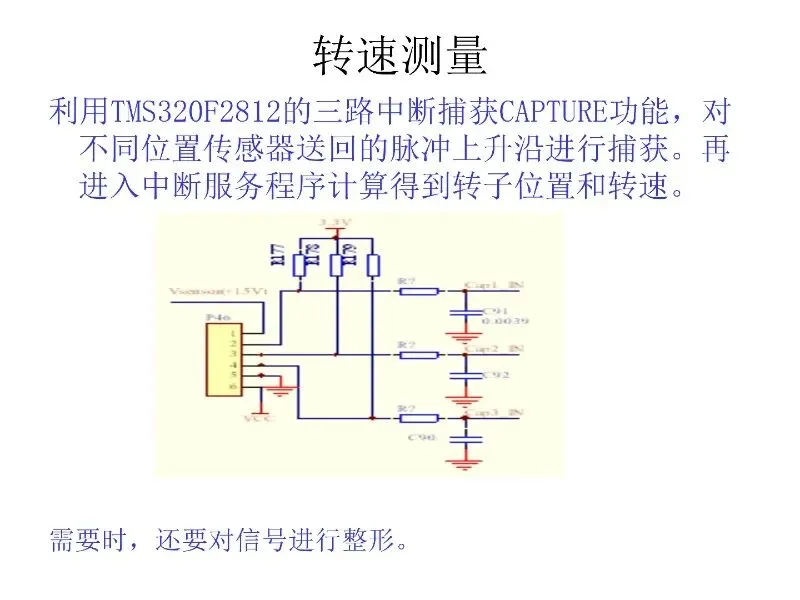

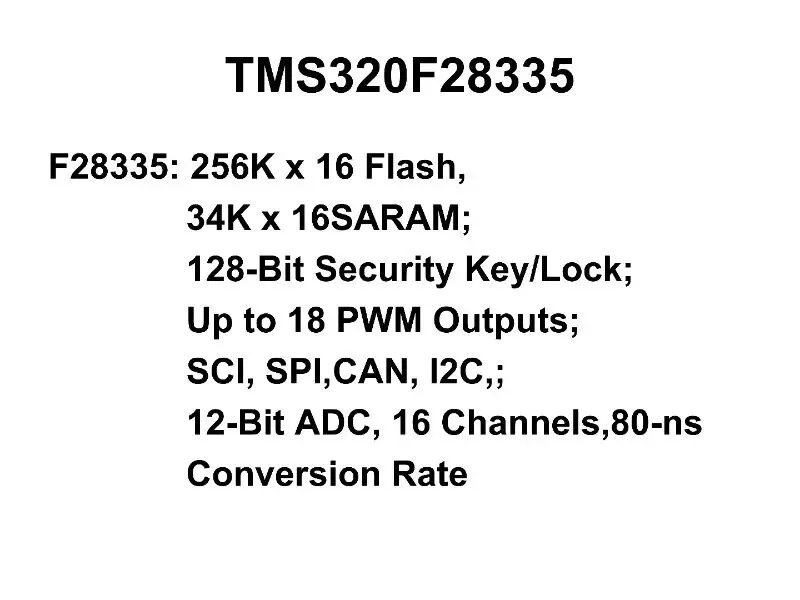

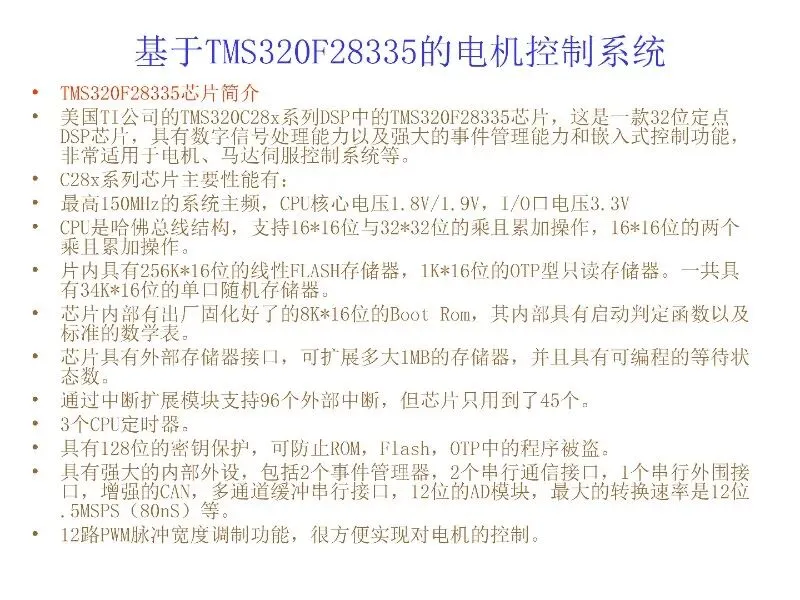

2. DSP控制器：介绍TMS320F28335芯片的性能参数、外设功能，讲解其在电机控制系统中的应用，包括转速测量、PWM输出、故障检测等。

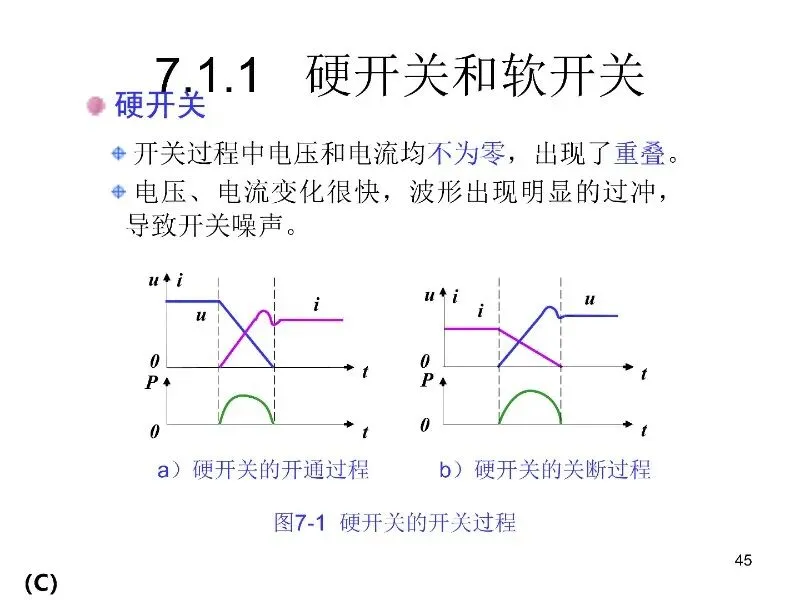

3. 硬开关与软开关：对比硬开关的开关过程特点，说明其电压、电流重叠及过冲带来的开关噪声问题。

三、预期学习效果

（一）理论知识层面

1. 掌握变频器的核心定义、工作原理及相关电气参数、公式的含义与应用，建立变频器的基础理论框架。

2. 熟悉晶闸管、IGBT、电力MOSFET等核心电力电子器件的结构、工作特性及选型应用要点，理解功率模块的集成与应用逻辑。

3. 精通整流电路、逆变电路、PWM控制电路的拓扑结构与工作原理，掌握不同电路的波形特点和控制规律。

（二）技术应用层面

1. 能够理解并分析变频器矢量控制、闭环调速等核心控制技术的实现逻辑，具备初步的调速系统设计与分析能力。

2. 掌握EXB841等驱动电路的工作原理及调试方法，能识别变频器常见的过流、过压、缺相故障，掌握故障检测与基础排查技巧。

3. 了解TMS320F28335等DSP芯片在变频器控制系统中的应用，掌握PWM死区设置、转速测量、坐标变换等实操技术要点。

（三）工程实践层面

1. 具备变频器相关电力电子器件串联、并联的均压均流设计能力，能合理设计缓冲电路、保护电路，提升电路可靠性。

2. 能分析工业现场单进三出变频器、高压多电平变频器的应用特点及问题解决方案，适配工业自动化领域的电机调速需求。

3. 为从事变频器的研发、调试、运维、检修等工作奠定坚实的技术基础，能将所学知识应用于工业自动化、电力电子等领域的实际工程中。
