学习12.4~12.7章内容

基于上两期，会继续学习12章的剩余内容，12章的前三节，我们知道了在进行抗震设计前需要知道的输入参数，下面就是具体的计算了，12.4节列出需要考虑地震荷载的构件、节点承受哪些地震力，而12.5~12.9就是在告诉设计师怎么计算这些地震力，怎么选择对应的计算方法进行计算，而12.10~12.14就是告诉设计师，怎么通过算出来的地震力来设计具体的构件、节点。

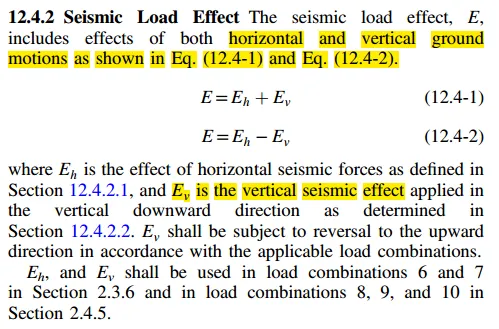

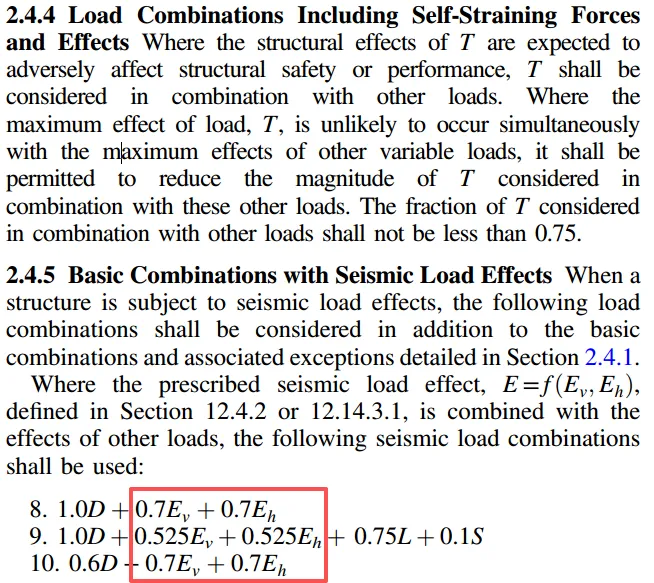

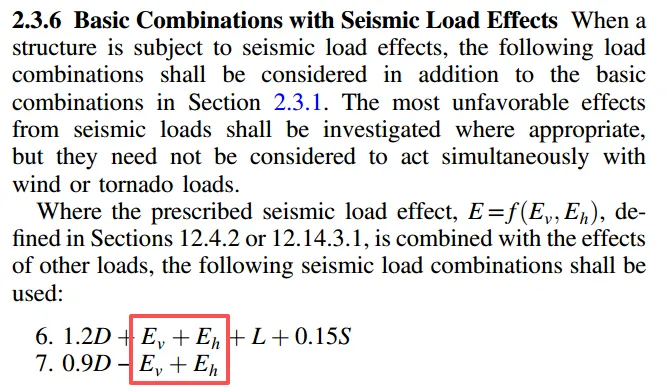

12.4 Seismic Load Effects and Combinations地震效应力的组合，地震的组合效应值由下图的公式进行计算，±考虑竖向地震力的作用。

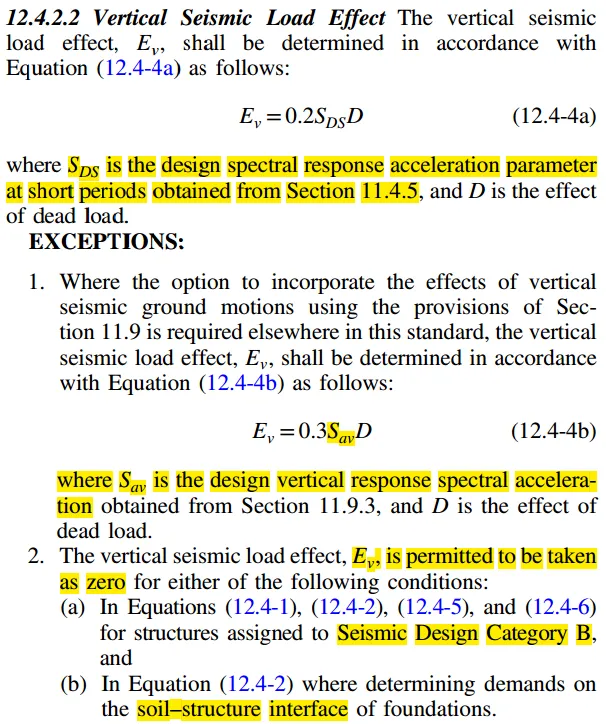

其中水平地震力和竖向地震力分别由下表中公式计算：

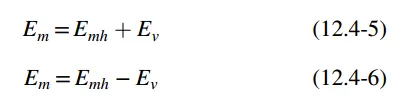

美标在地震作用下的内力分为了两个层级，E和Em（overstrength），公式区别就在水平地震力的计算公式不同，根据E和Em的应用，我认为不同就在于使用的方式，E是用在保证构件本身的不破坏，而Em则是应用在计算节点的组合中，也就是考虑了材料实际的能力要高于设计考虑的能力，从而通过系数调整保证节点足够强不早于构件不发生脆性破坏。Ω₀是超强系数，也是在TABLE12.2-1中可以读取，其实就是保证节点连接强于构件，强节点的概念。

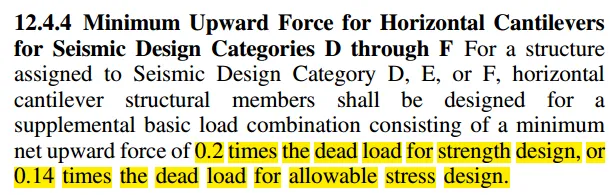

12.4.4节讲的就是水平悬臂构件（如雨棚、阳台等一端自由一端固定的构件）需要考虑最小向上力尤其是D~F的地震设计类别。此处不展开，但是大家要注意这个地方不要遗漏。

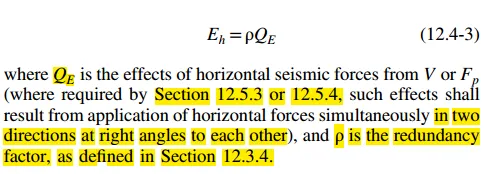

所以Q_E怎么算就是12.5开始的重头戏，怎么算水平地震力，我会快速拆解一下12.5~12.7，下一期就会重点开始学习ELF等效剪力法。

12.5告诉设计人员，如何把地震力算出来后（感觉规范行文顺序不够逻辑通常），施加在结构的哪个方向上，国标一般是考虑双向地震，而美标是允许单向和双向情况并存。

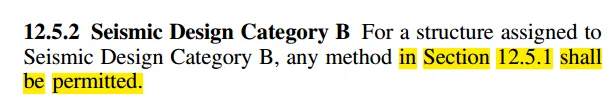

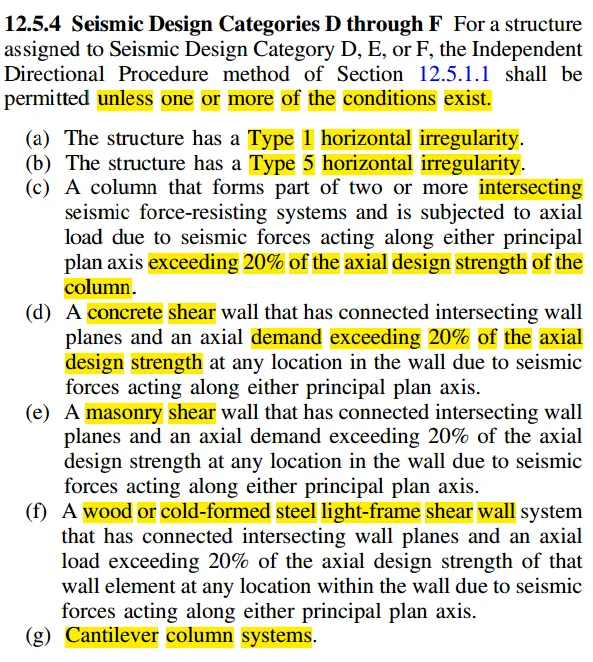

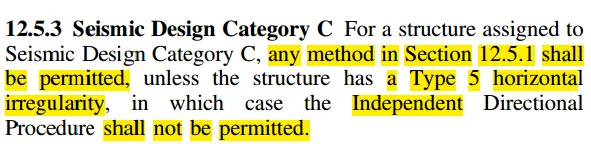

12.5.1.1单向独立分析法，下文我定义为Method 1，即X和Y向分别单独计算，取包络后，计算量小，但是不考虑耦合效应。12.5.1.2正交组合分析法，下文定义为Method 2，取1.0X+0.3Y或者是0.3X+1.0Y，模拟双向同时作用，考虑耦合效应，具体使用哪种方法根据抗震设计类别确定。

Method 2相较于Method 1更保守，不一定是数值的保守，举例，考虑了耦合情况的方法2会考虑到角柱位置产生同号内力，叠加后总内力会大于方法1的取值，所以会考虑到最不利的情况。尤其是地震设计等级较高时，避免后续修改，可以直接选择方法2进行计算。

12.6就明文列出了五种计算地震计算方法。

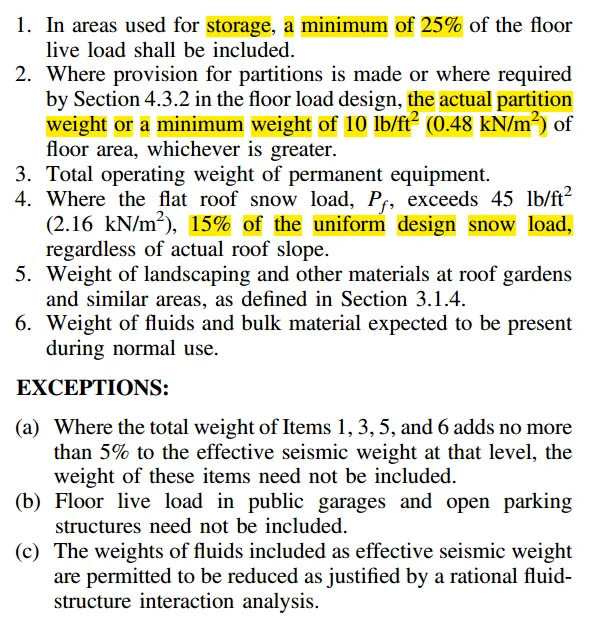

12.7建模准则，12.7.1明确了基础的刚度方案，默认结构与基础固定fix连接，则不存在基地位移和转动；如果是柔性链接（如门刚的铰接柱脚等）flexibility详见12.13.3或者19章内容。12.7.2有效地震重量，不同于常规的恒活组合，下图六个要求需要注意（着重关注雪荷载要求、可移动隔墙、仓库活载等），这条也就是对应模型中需要我们输入的Mass Source：

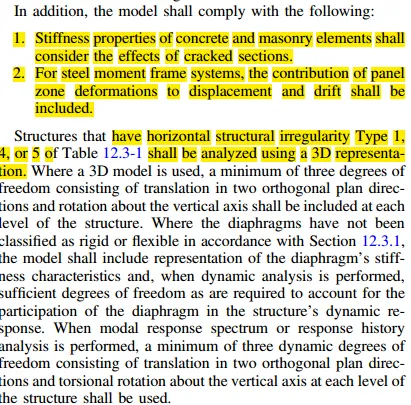

 12.7.3结构建模，提出了几条模型必须满足的点，简单来说1、混凝土和砌体结构要考虑开裂的影响，开裂会大幅降低刚度，不考虑这个刚度降低的影响，不利计算；2、钢抗弯框架在建模的时候必须考虑节点域变形的贡献，也就是说在建模的时候，梁柱节点要单独模拟，不能把梁柱作为一体进行模拟，要认为这个节点处存在变形，注意节点勾选panel zone的作用；3、提了对于三维模型的一些具体的要求，大家自己看吧↓

12.7.4也提醒设计人员，非结构构件在影响主结构的位移，或者说刚度不可忽略的情况下，要考虑与主结构的内力相互作用，具体在后文有提及，等看到再展开。

本期到此结束，ASCE会被移入新的合集~
