模拟版图学习笔记4 | 保护环设计、模拟电源地规范、运放版图绘制

承接前三篇学习内容，我们已经熟练掌握了模拟版图基础操作、工艺规则、整体布局逻辑，以及电流镜、差分对两大核心匹配单元的实战画法，能够独立完成基础模拟单元的合规版图设计。本篇正式进入复杂模拟模块完整落地阶段，聚焦模拟版图进阶三大核心刚需知识点：保护环（Guardring）实战用法、完整运放（OPA）版图绘制思路、模拟专属电源地设计规范。

相比于基础单元绘制，这部分内容直接决定复杂模拟模块的抗干扰能力、稳定性、可靠性和流片良率，也是区分新手画图和工程级落地设计的核心关键，是进阶独立做项目的必备核心技能。

在模拟电路尤其是高精度、低噪声、弱信号电路中，器件匹配再好、布局再对称，一旦受到衬底噪声、闩锁效应、漏电干扰，电路性能依然会大幅劣化。而 Guardring（保护环）就是模拟版图中隔离噪声、抑制漏电、防护闩锁效应（Latch-up）的核心物理手段。

1. 保护环核心作用

其核心作用分为三点：一是隔离数字噪声、高频开关噪声，防止衬底耦合干扰微弱模拟信号；二是收集衬底漏电、减少器件漏电流，提升电路精度；三是抑制CMOS闩锁效应，规避芯片上电、高压波动带来的永久损坏风险，提升量产可靠性。

2. 两种常用保护环区分与适配场景

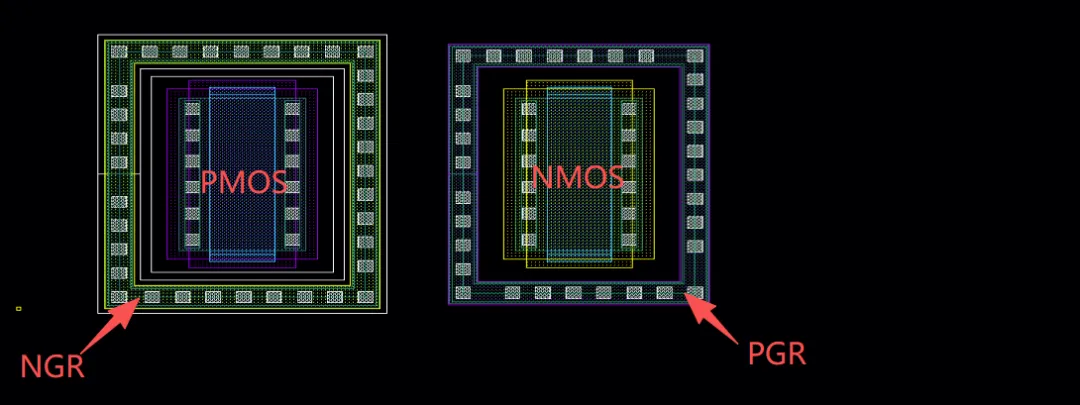

模拟版图中常用的保护环分为N型保护环、P型保护环两类，二者结构、接线、适配场景完全不同，严禁混用：

N型保护环（N-Guardring）：采用N型掺杂结构，专门包裹PMOS器件，统一接VDD电源电位。核心作用是隔离衬底噪声、吸附周边衬底漏电，主要用于差分对、电流镜、基准源、运放输入级等高精度PMOS弱信号器件，最大程度净化器件工作环境，避免衬底噪声引入失调误差、参数偏移。

P型保护环（P-Guardring）：采用P型掺杂结构，专门包裹NMOS器件，统一接VSS地电位。主要用于各类高精度NMOS匹配器件、低压模拟核心模块，可有效收集器件漏电、隔绝电路串扰，稳定NMOS器件衬底工作电位，保障匹配电路的精度和长期稳定性。

3. 实战设计核心禁忌与技巧

第一，保护环必须完整闭环、无缺口，开口保护环无法实现隔离效果，属于典型工程错误；第二，保护环电位必须固定不浮空，严格遵循N环接电源、P环接地原则，浮空保护环会反向引入噪声；第三，高精度匹配器件（差分对、电流镜）必须全包保护环，且保护环形状、距离四周环境完全对称，避免单侧隔离差异引发失配；第四，大电流模块、数字电路与模拟电路之间，必须用保护环做区域隔离，实现数模噪声物理隔断。

模拟电路对电源噪声、地弹压降极度敏感，数字电路的电源地走线规则完全不适用于模拟版图。模拟电源地的核心是：干净、独立、低阻抗、无串扰、无压降，是保证运放、基准源等高精度电路性能的基础。

1. 数模电源地严格分离

数模混合设计必须电源分离、地分离，模拟VDD/VSS、数字VDD/VSS独立走线、独立网络，禁止共用电源线和地线，避免数字开关噪声通过电源地耦合到模拟弱信号电路，造成精度漂移、输出抖动。仅在顶层指定位置做单点共地，保证电位统一的同时隔绝噪声。

2. 模拟电源线走线规则

模拟电源走线坚持短、宽、直、多过孔原则，最大程度降低线路电阻和寄生电感，减少IR压降；核心高精度模块（输入级、偏置电路）电源单独分支走线，不与输出级大电流共用主干电源，避免大电流压降影响核心偏置精度；电源主干尽量走顶层厚金属，导电性更好、阻抗更低。

3. 电源地冗余设计

关键电源、地线均匀加密打孔，避免接触电阻过大；预留充足电源地布线空间，避免后期整改挤压走线，保证版图稳定性。

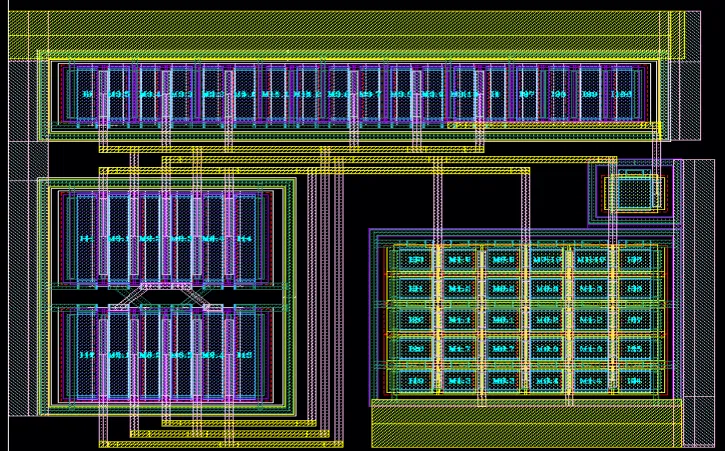

运放是模拟电路的集大成模块，集成了差分输入级、中间放大级、偏置电流镜、输出级四大核心结构。运放版图设计不再是单一器件的匹配，而是整体布局统筹、分级隔离、全域降噪、全局对称的系统设计，核心原则：先分级分区、再核心匹配、最后布线收尾。

1. 运放版图布局核心分区逻辑

严格按照电路信号流向分区，杜绝区域混杂：差分输入级居中优先布局（最敏感、最讲究匹配），紧邻摆放偏置电流镜模块，保证偏置路径最短、压降最小；中间增益放大级就近排布，远离输入级避免自激干扰；输出级大电流器件单独分区，放置在版图边缘位置，远离高精度输入核心区，防止大电流发热、噪声耦合影响微弱输入信号；最后将所有辅助器件、补偿电容统一规整在空白区域。

2. 运放核心设计关键要点

第一，输入级差分对、负载电流镜极致对称，严格采用共质心、叉指结构，匹配优先级高于面积优化，最大程度降低失调电压；第二，各级电路强弱信号彻底分离，输入弱信号走线单独布局，不与输出大电流走线、电源走线平行紧邻，杜绝串扰和自激振荡；第三，关键信号线短、直、等长、同层，减少寄生电容、寄生电阻，保证相位和增益精度；第四，补偿电容优先靠近运放输出端摆放，提升频率补偿效果，保证电路稳定性；第五，所有高精度核心模块统一包裹保护环，独立隔离降噪。

3. 运放版图收尾优化

布局布线完成后，统一规整器件方向、打孔排布，保证版图工艺一致性；优化走线疏密，避免局部金属密度过高或过低，满足CMP平坦化要求；最后结合XL联动核对器件位置、布线逻辑，为后续验证打好基础。

本篇完成了模拟版图进阶核心能力的补齐，从单一器件匹配升级到完整模块系统设计、可靠性设计、工程落地设计。保护环是模拟电路降噪、防失效的关键屏障，规范的模拟电源地是电路性能稳定的底层保障，运放版图是模拟模块布局思维的综合体现。

至此，我们已经覆盖了模拟版图从基础操作、工艺规则、核心器件匹配，到完可靠性隔离、电源系统、整运放模块的全流程核心知识。吃透本篇内容，即可独立完成常规模拟运算放大器、偏置基准、放大模块的完整版图设计，满足工程流片的性能、良率、可靠性要求，为后续高阶复杂模拟IP设计打下扎实基础。
