现在进入S800 IO的学习了解。

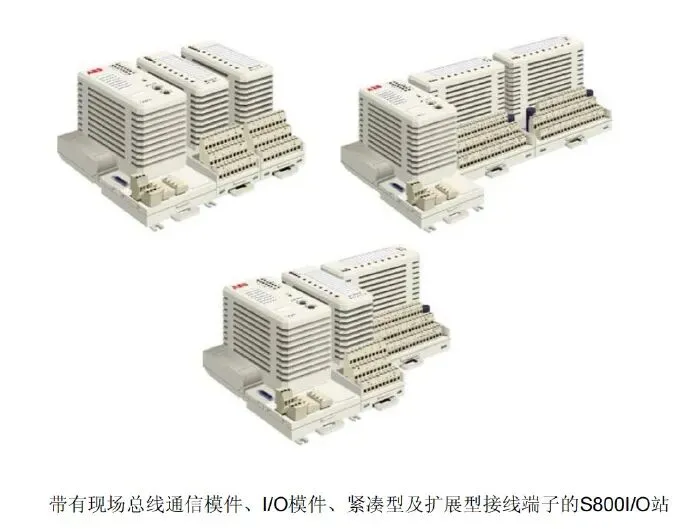

S800I/O是分布式、高度集成、模块化结构的I/O产品。现场设备连接方案简单直接，模件及端子接线单元有多种组合方式。
主要特点：
产品描述和组成结构
S800I/O是使用Profibus和AF100作为通信标准的远程I/O，并具备直接与ABB传动设备连接功能，模件参数可通过总线进行组态，包括信号范围、滤波时间等。
I/O 模件状态通过指示灯表示，也可以通过总线进行远程诊测。
模拟量数值表示为信号范围的0 －100％，AI/AO模件每四个扫描周期刷新一次，RTD/TC模件每十个扫描周期刷新一次。
总线接口模件周期性扫描I/O模件，周期值为4 －108ms，取决于I/O模件类型及数量。
基于Profibus DPV1连接的一个S800I/O站包括：
基于Modulebus(电气,光纤)连接的一个S800I/O站包括：
注意：
通讯协议说明：
Profibus
S800I/O站可通过FCI现场总线接口模件CI801或CI840连接到Profibus DPV1网络上，其中CI840支持通信冗余功能，S800 I/O站为标准的Slave设备。

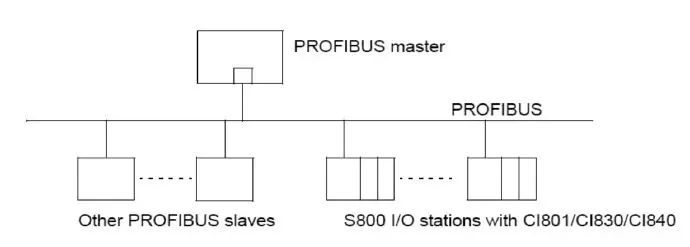

结构示意图如下：

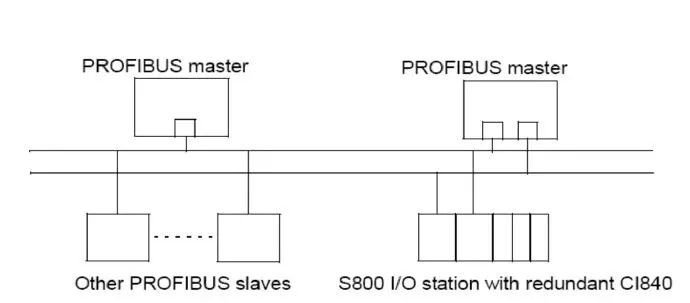

冗余Profibus
Profibus通信冗余支持冗余通信介质及冗余FCI现场总线接口模件(CI840)两种模式，可以实现对HART仪表的组态。
结构示意图如下：
通讯协议说明
Modulebus
FCI模件与Base Cluster内S800I/O模件之间使用内部Modulebus，与扩展ClusterI/O站内模件之间通信要通过光纤Modules Modem模件实现。
光纤模件支持最大光纤长度取决于光纤Modules Modem的数量.
Cluster内部(Base或扩展)Modulbus的传递通过MTU或S800L模件实现。

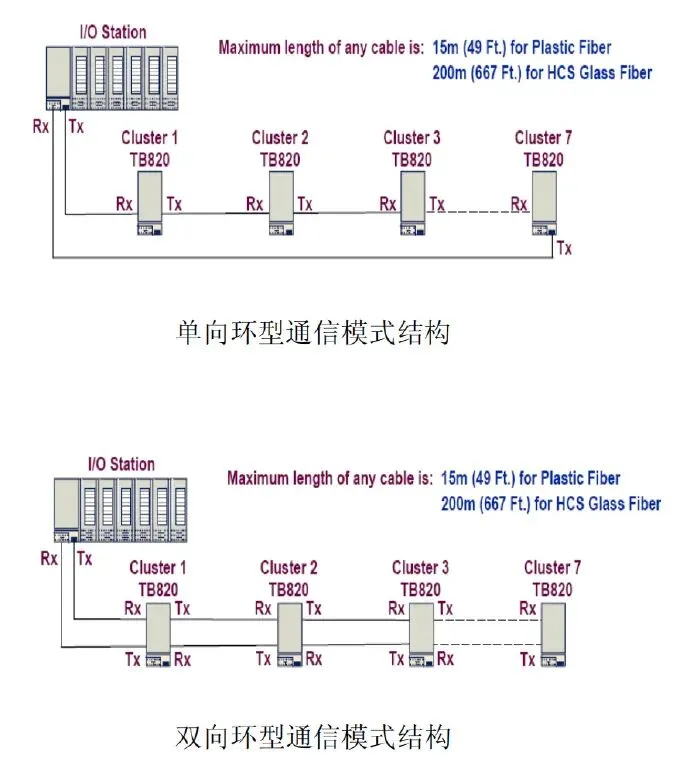

I/O扩展方式有两种：单向环型通信模式结构、双向环型通信模式结构
S800I/O站支持下列总线通信接口模件：
其中：
通讯接口模件选型
CI801
CI840
TU846：模件底座，适用于冗余CI840及冗余I/O
TU847: 模件底座，适用于冗余CI840及非冗余I/O
TB820: 光纤Modulebus接口，支持供电为24V(19.2-30V d.c.)隔离电压等级50V
TB840:
TU840: TB840底座

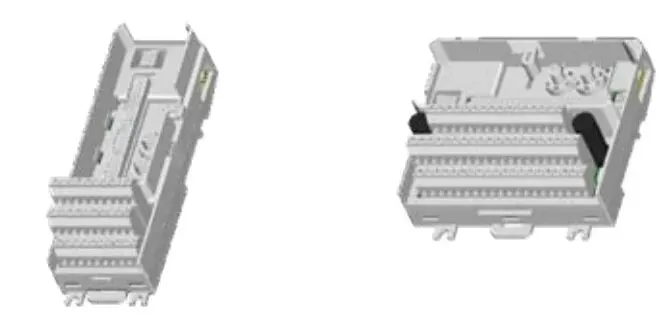

模件底座MTU作为一个无源元件实现I/O模件与现场过程设备的连接，同时传递Modulebus总线。
共有三种类型的I模件
S800I/O模件：设计为与模件终端单元一起使用，可以热更换S800I/O模件。
S800L I/O模件：直接安装到DIN导轨上，包括可拆卸I/O接线端子，但该类模件不能热更换。
S800 I/O冗余模件：使用专用的I/O底座和成对的I/O模件，应用在冗余操作环境。
