相控阵超声检测误判案例分析与技术文件问题
- 相控阵检测需避免单一图像判读，必须综合S/A/B扫描并与工件结构比对，以区分真实缺陷与几何反射
💡 核心结论：
- 现行部分检测标准（如薄壁奥氏体焊缝横波检测）存在理论与实操脱节问题，易引入噪声
- 超声检测技术文件编制混乱，需严格区分工艺规程与操作指导书的内容与作用，确保其指导性
相控阵检测误判案例分析
案例 | 检测对象 | 误判缺陷 | 真实原因 |
案例一 | 壁厚50mm P91钢管 | 根部未焊透 | 钢管内壁减薄4mm |
案例二 | 273×10mm钢管法兰 | 坡口未熔合 | 焊缝错边 |
案例三 | 壁厚10mm钢管 | 二次波气孔 | 几何反射 |
案例四 | 6mm奥氏体不锈钢 | 缺陷信号 | 材料噪声 |
误判原因分析
正确分析方法
超声检测技术文件编制
工艺规程核心内容
操作指导书常见问题
围绕超声检测展开，通过多个案例分析不同扫描方式在缺陷判断中的应用，指出超声检测中常见误判问题及原因，同时详细讲解超声检测工艺规程和操作指导书的编制要求及规范，内容如下：
超声检测案例分析

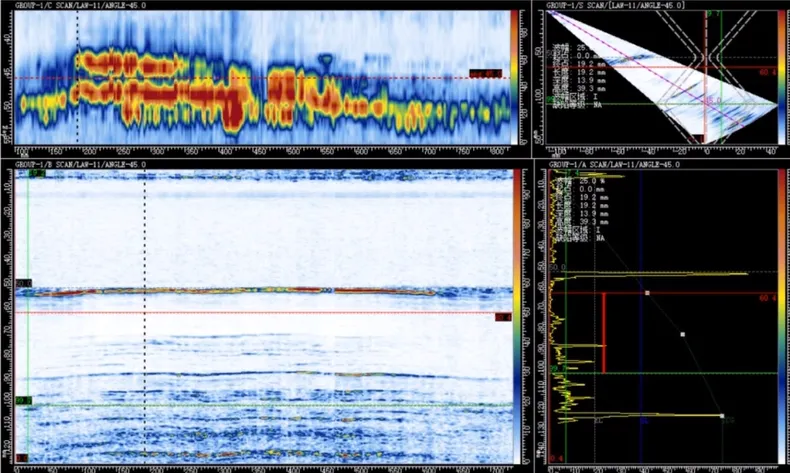

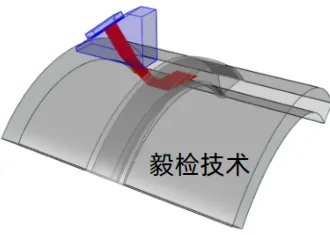

案例一：壁厚 50 毫米 P91 材质钢管对接接头检测
缺陷初步判断：通过 a 扫、b 扫和扇扫图像，发现反射回波在一倍工件厚度以上，b 扫显示缺陷严重且通长，初步判断可能为缺陷，但信息存在矛盾。
深入分析与结论：经分析，认为是几何反射，可能是钢管内壁减薄。现场测厚证实约 40 毫米范围减薄约 4 毫米，端角反射理论解释了反射回波位置，说明检测人员对几何反射认识不足易导致误判。

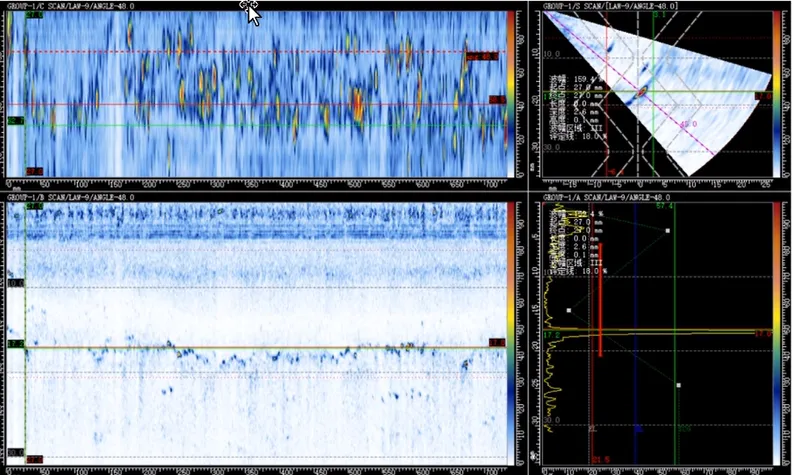

案例二：273×10 钢管与法兰对接微型焊口检测
缺陷特征分析：b 扫显示缺陷累计长度超 700 毫米，接近周长，散扫和 a 扫显示反射点在一倍工件厚度以内焊缝内部，反射波幅度符合未融合特点。
综合判断与原因：经综合分析，认为不是根部未焊透或未熔合缺陷，可能是错边等几何反射导致误判，反映出检测人员对 a 型超声探伤缺陷识别能力有限。

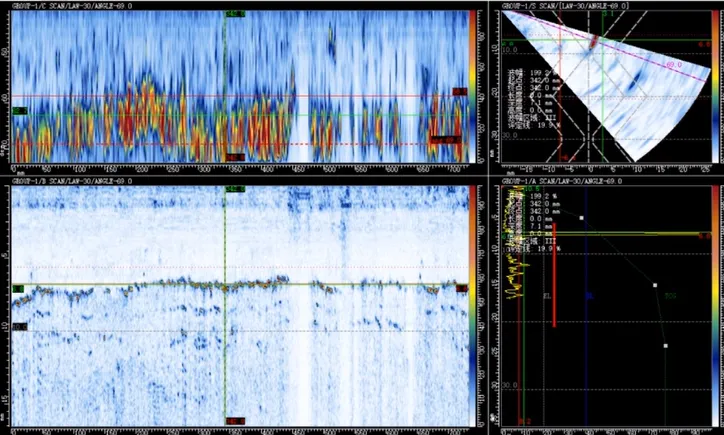

案例三：手工焊钢管与法兰对接焊缝检测
缺陷信息获取：散扫发现黑线在一倍到二倍工件厚度之间，缺陷埋藏深度 3 毫米，a 扫反射回波与之吻合，具备体积较大气孔缺陷反射特征，b 扫也符合独立缺陷图像显示特征。
案例总结：此案例展示了通过不同扫描方式相互印证获取缺陷信息的过程，体现了综合分析的重要性。
案例四：6 毫米壁厚奥氏体不锈钢焊缝检测
标准与实际问题：按照标准应用横波 5 兆频率检测，但现场散扫图像有大量蓝色动态噪声信号，难以分析缺陷，说明标准编制与实际应用存在差距。
理论与标准反思：强调应正确应用材料均匀性等基本理论，指出当前超声探伤标准存在不符合基本理论的问题。
超声检测技术文件讲解
超声检测工艺规程
内容要求：工艺规程至少应包括版本号、适用范围、依据标准法规、检测人员资格要求、检测设备和器材检定校准要求、相关因素及范围、检测技术和工艺选择、检查实施要求、检测结果评定与质量分析、检测记录和报告规定等内容。
关键要点强调：特别强调对检测人员资格和检测设备检定校准要求的明确规定，这是确保检测质量的关键。

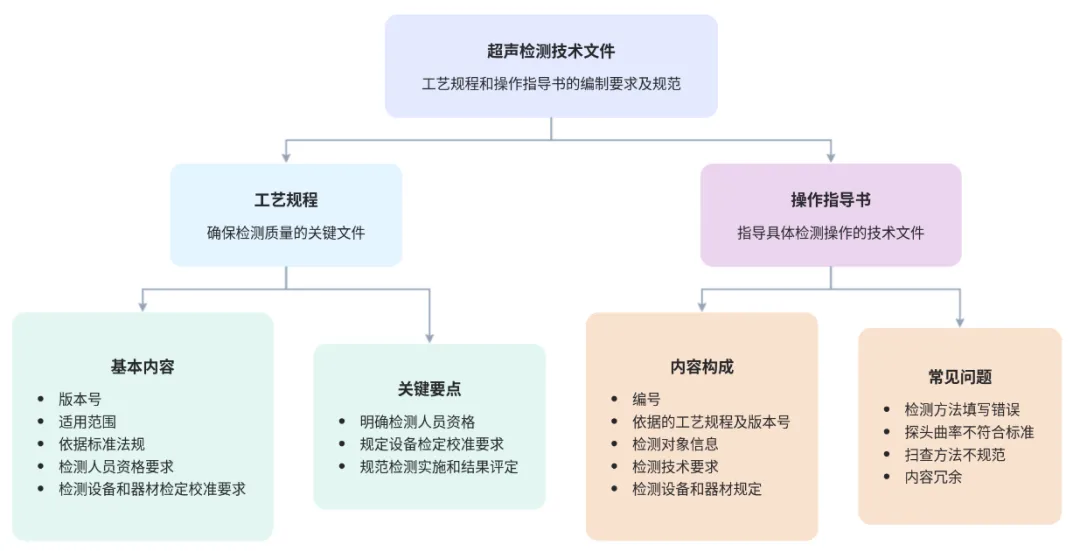

超声检测技术文件结构
超声检测操作指导书
内容构成：操作指导书应包含编号、依据的工艺规程及版本号、检测对象信息、检测技术要求、检测设备和器材规定、检测工艺参数、检测程序、检测示意图、记录规定等内容。
常见问题分析：以实际评审的指导书为例，指出存在检测方法填写错误、探头曲率不符合标准、扫查方法不规范、内容冗余等问题，强调指导书应具有针对性和专业性。
工艺验证说明：说明工艺验证可在编制距离波幅曲线过程中完成，无需刻意再进行，同时指出不同版本标准对工艺验证的规定存在差异。
后续工作计划
标准研究：后续将根据以往经验研究第四章 3.3 标准，查看新版是否有改动。
指导书编写示范：下节课将介绍指导学生编写小劲管操作指导书的内容，为正确编写指导书提供示范。
