MIPI C-PHY 物理层测试学习笔记合集

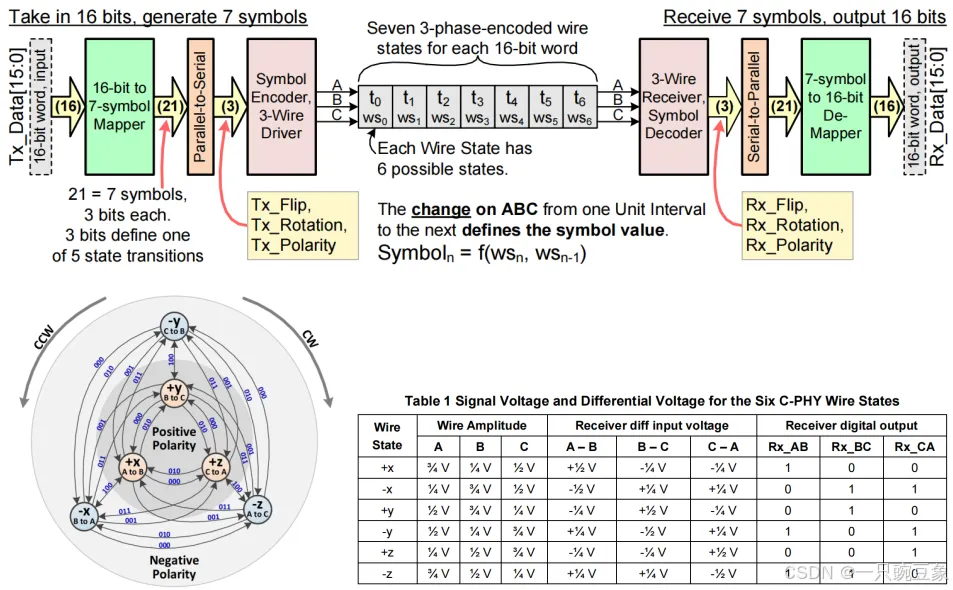

MIPI C-PHY的高速传输依据三相编码运作（Three-phase coding）原理，如下图所示，先从传送端到接收端数据传送的过程来说明C-PHY字节与通道状态的关系，C-PHY的高速数据传送首先是将16比特的数据字节通过16比特到7个字符（Symbol）转换模块机制转换，每个字符以3个比特来表示，因此内部形成一个21比特宽度的数据，再通过序列转串列的方式排成3比特的数据宽度以利于3线数据的处理，接下来再通过符号编码成3线码型（VA, VB, VC）输出，物理传输线上会将实际上使用的6个线状态（5个线状态转换）以三相编码的方式来表示，当接收端收到后，会以同样的方式将线状态解码出16比特的数据。

Symbol Rate由线态在相邻单位间隔之间的变化来定义。请注意，每个符号可编码两位以上的信息（实际为 log₂(5) = 2.3219 比特），因此，7 个连续符号用于传输 16 比特信息。

了解其编码机制将有助于设计者开展相关的信号测试工作。MIPI C-PHY TX 一致性测试是指依据MIPI C-PHY 规范与对应的一致性测试套件（CTS），并利用高带宽高速示波器、专用探头、一致性测试软件，对发射机（TX）开展的全链路物理层与时序符合性验证，确保产品在高速（HS-TX）与低功耗（LP-TX）模式下的电气参数、时序关系及信号质量符合标准，保障多厂商设备互联互通与系统互操作性。

上述测试相关内容已整理成如下的学习笔记，供大家参考：
