《通信原理》学习笔记No.49：什么是调制，什么是解调？
一、什么是模拟调制？什么是数字调制，二者如何区分？
调制：将信息承载到满足信道要求的高频信号上的过程就是调制。
调制时，被调的信号称为调制信号（也就是常说的基带信号），无任何信息量的高频信号称为载波信号，调制信号经过调制后得到的新的高频信号称为已调信号（也就是常说的频带信号）。
判断是模拟调制还是数字调制，取决于要调制的信号是模拟还是数字的。
如果被调信号是模拟信号，则称为模拟调制；
如果被调信号是数字信号，则称为数字调制。
二、常见的模拟调制方法有哪些？
调制信号：模拟基带信号（低频模拟信号）；
载波信号：高频正弦波信号。
模拟调制一般有三种，分别是：
（1）幅度调制（AM）：是指用低频的模拟信号去控制高频载波信号的幅度，也就是载波的幅度随着低频信号发生变化，又称为调幅。
（2）频率调制（FM）：是指用低频的模拟信号去控制高频载波信号的频率，也就是载波的频率随着低频信号发生变化，又称为调频。
（3）相位调制（PM）：是指用低频的模拟信号去控制高频载波信号的相位，也就是载波的相位随着低频信号发生变化，又称为调相。
以幅度调制为例，设低频模拟信号为m(t), 高频正弦载波为c(t), 那么已调信号为Sm(t)=m(t)*c(t)。c(t)的幅度受m(t)控制，c(t)被m(t)控制后变成了Sm(t)， 具体体现在Sm(t)的幅度包络与m(t)一致，即Sm(t)的包络蕴含了低频信号m（t）的信息，见下图1：
图1 模拟调制之幅度调制图示
三、常见的数字调制方法有哪些？
调制信号：数字基带信号（随机的脉冲序列）；
载波信号：高频正弦波信号。
数字调制的思想和模拟调制类似，通过控制载波信号的幅度、频率、相位等参量来实现数字信号的传输。呈现形式是以已调信号的某些离散状态来表征所传送的信息，这种离散的状态像有开关按键在控制着“通与断”一样，因此数字调制信号也称为键控信号。
在二进制时，数字调制一般也有三种，分别是：
（1）幅度键控（ASK）：是指用低频数字调制信号（一串的01序列）去改变高频载波信号的幅度。分别采用载波的两种不同大小的幅度代表二进制中的0和1。见图2-1、2-2。

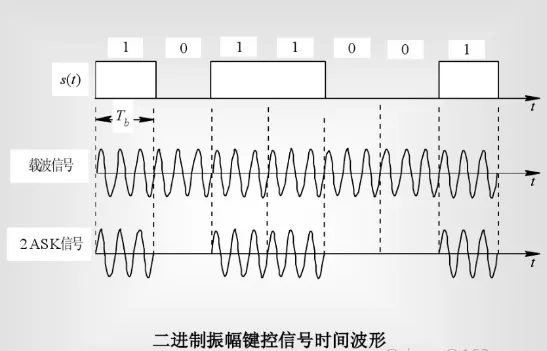

图2-1 数字调制之二进制的振幅键控调制（ASK）
ASK：Amplitude Shift Keying，二进制的写作2ASK，多进制为MASK。图2-1为2ASK，s(t)是脉冲序列，由一串的0、1构成。当是1时，控制载波幅度不变，当是0时，载波变成零，这就是通过数字脉冲序列控制载波振幅的振幅键控调制。或者0和1对应的幅度不一样，但不一定为0，见下图2-2所示。
图2-2 数字调制之二进制的振幅键控调制（ASK）
（2）频移键控（FSK）：是指用低频的数字调制信号去改变高频载波信号的频率，分别采用两种不同的频率代表二进制0和1。即0用频率f1表示，1用频率f2表示，载波的频率由原来的一个频率经过调制信号调制后，变成了两个频率（二进制中是两个频率，如果是多进制，则频率数更多）。见图3-1、图3-2.

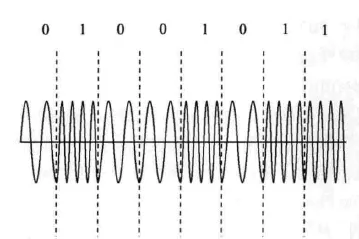

图3-1 数字调制之二进制的频移键控调制（FSK）

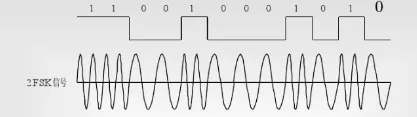

图3-2 数字调制之二进制的频移键控调制（FSK）
FSK：Frequency Shift Keying。图3中，当是1时是一个频率，当是0时，是另一个频率。频率可以通过曲线在x轴上的疏密来表示，曲线越稀疏，表示频率越低，曲线越密集，表示频率越高。
（3）相移键控（PSK）：是指用低频的数字调制信号去改变高频载波信号的相位，分别采用两种不同的相位代表二进制0和1。见图4-1、4-2.

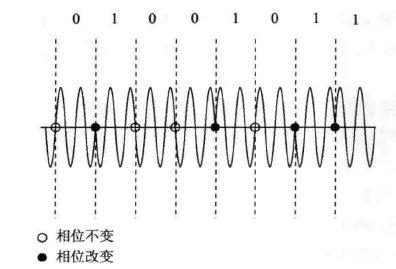

图4-1 数字调制之二进制的相移键控调制（PSK）

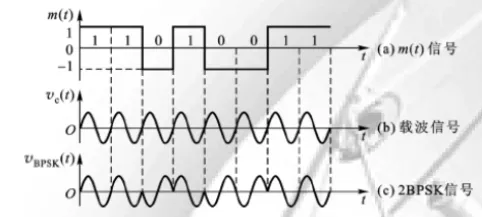

图4-2 数字调制之二进制的相移键控调制（PSK）
PSK：Phase Shift Keying：图4-1中，1表示相位不发生改变，0表示相位发生180°改变。图4-2中，1表示相位发生180°改变，0表示相位不发生改变。
数字调制汇总图示如下图5：

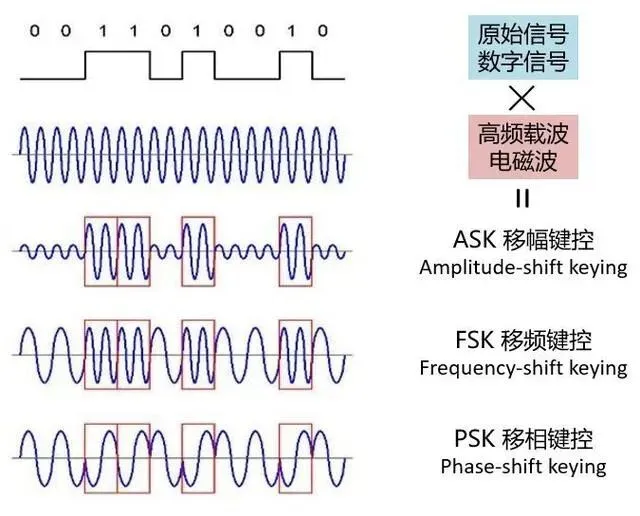

图5 数字调制ASK、FSK、PSK
以上所有图片均来自课件或者百度文库课件。
