[学习目标] 1.进一步理解电流表内接法、外接法及滑动变阻器的限流式接法和分压式接法，并能在具体问题中正确选择(重难点)。2.会用伏伏法、安安法、等效替代法及半偏法测电阻(重难点)。
一、等效替代法测电阻

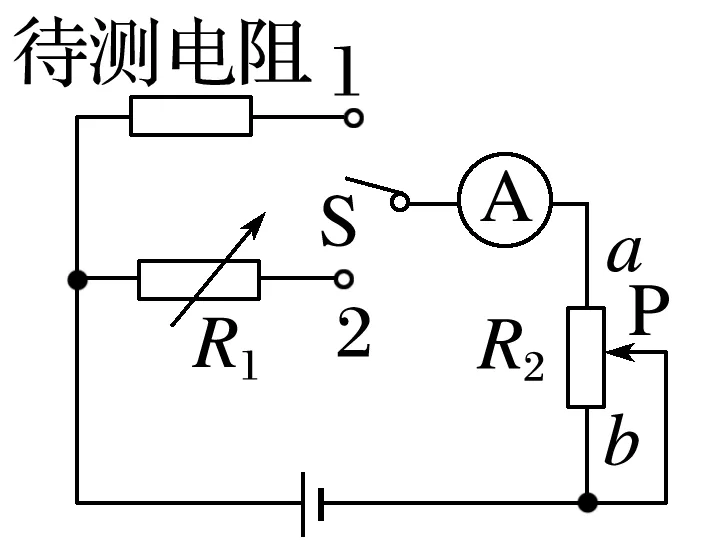

如图所示，先让待测电阻与一电流表串联后接到输出电压恒定的电源上，使电流表示数为I；然后将电阻箱与电流表串联后接到同一电源上，调节电阻箱的阻值，使电流表的示数仍为I，则电阻箱的读数等于待测电阻的阻值。
说明：等效替代法的实验原理简单，看似没有系统误差，但考虑到电阻箱不能连续调节，往往很难保证电流表的读数不变。

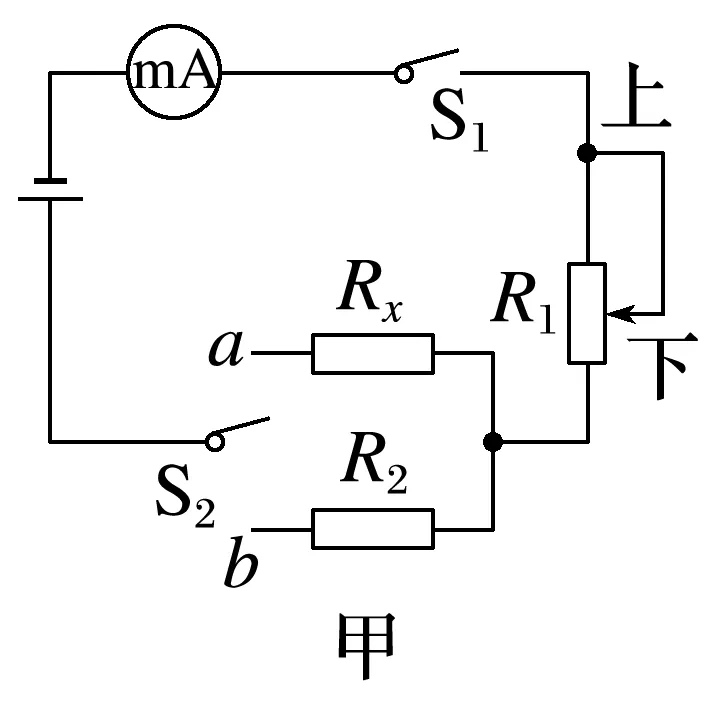

某同学用如图甲所示的电路测量未知电阻Rx的阻值。
(1)请用笔画线代替导线，按电路图甲完成实物图乙的连接。
(2)根据电路图甲，闭合开关S1前，滑动变阻器的滑片应在最______(填“上”或“下”)端。闭合开关S1后，将开关S2接a，调节滑动变阻器R1，使毫安表的示数为I。
(3)保持滑动变阻器的滑片不动，将开关S2接b，调节电阻箱，使____，记录此时电阻箱的阻值R0。
(4)未知电阻的阻值Rx＝______，测量值________(选填“大于”“等于”或“小于”)真实值。
二、伏伏法测电阻

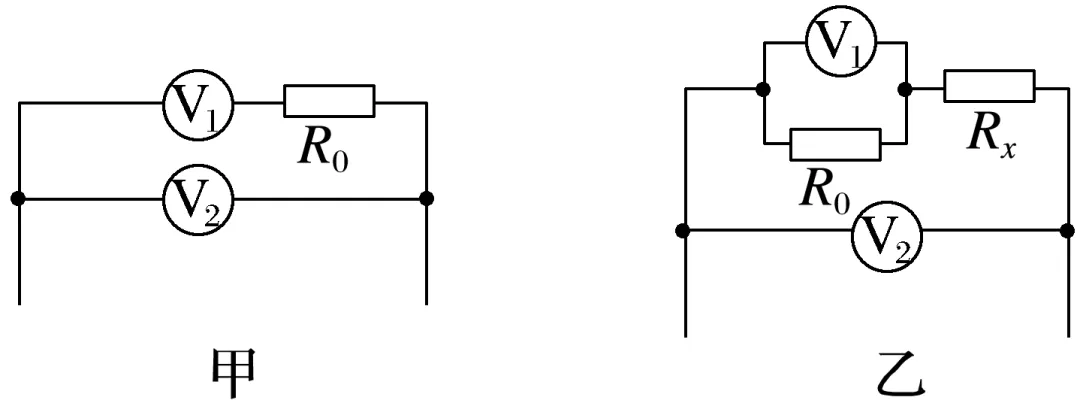

伏伏法又称电压表差值法，是利用两个电压表的组合测量电压表的内阻或其他电阻的方法。常见电路如图甲、乙所示。
(1)条件：电压表V2的量程必须大于电压表V1的量程且能搭配使用。
(2)技巧：已知内阻的电压表可当作电流表使用。在缺少合适的电流表的情况下，常用电压表代替电流表使用。
(3)原理：以图甲为例，电压表V1、V2的读数分别为U1、U2，根据电路知识有U2＝U1＋U1r1R0，则如果R0已知，可求出电压表的内阻r1＝U1U2－U1R0；如果r1已知，可以求出R0＝U2－U1U1r1。
(2023·广州市第七中学高二期中)在测量定值电阻阻值的实验中，提供的实验器材如下：电压表V1(量程3 V，内阻r1＝3.0 kΩ)，电压表V2(量程5 V，内阻r2＝5.0 kΩ)，滑动变阻器R(额定电流1.5 A，最大阻值100 Ω)，待测定值电阻Rx，电源E(输出电压6.0 V)，开关和导线若干。
回答下列问题：
(1)将虚线框中的电路原理图补充完整。

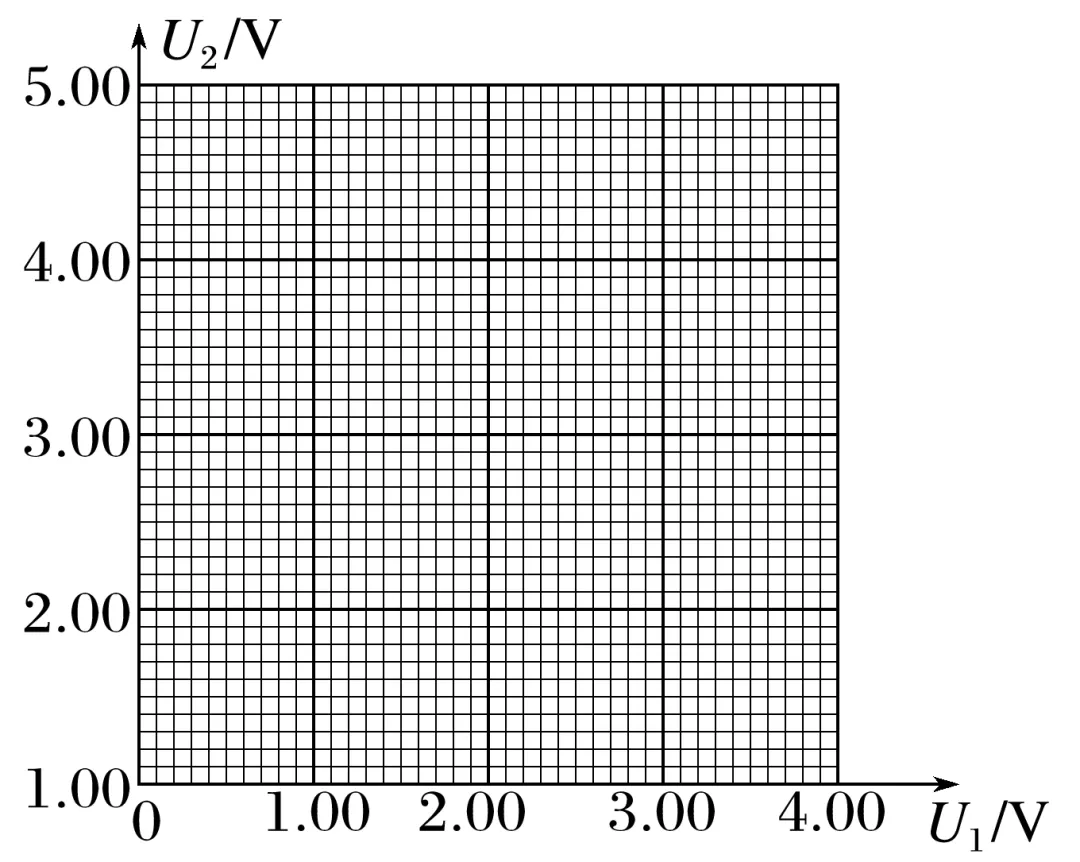

(2)根据表中的实验数据(U1、U2分别为电压表V1、 V2的示数)，在图中给出的坐标纸上绘制U2－U1图像。
测量次数 | 1 | 2 | 3 | 4 | 5 |
U1/ V | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 |
U2/ V | 1.61 | 2.41 | 3.21 | 4.02 | 4.82 |
(3)由U2－U1图像得到待测定值电阻的阻值Rx＝________ Ω(结果保留三位有效数字)。
三、安安法测电阻

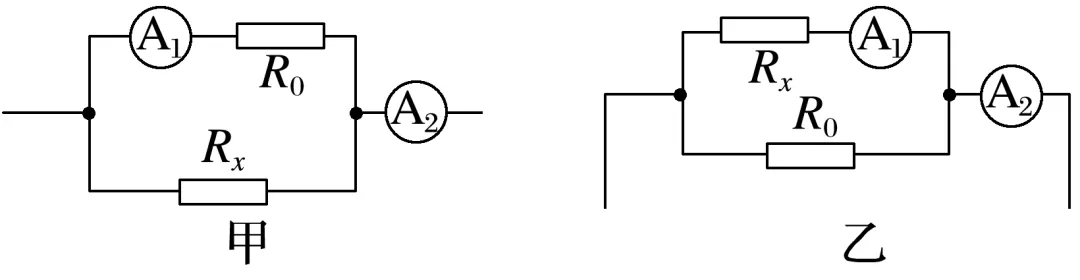

安安法又称电流表差值法，是利用两个电流表的组合测量电流表的内阻或其他电阻的方法，常见电路如图甲、乙所示。
(1)条件：电流表A2的量程必须大于电流表A1的量程且能搭配使用。
(2)技巧：已知内阻值的电流表可当作电压表使用。在缺少合适的电压表的情况下，常用电流表代替电压表使用。
(3)原理：电流表A1、A2的读数分别为I1、I2，电流表A1的内阻为r1，则以图甲为例，根据电路知识有I1(r1＋R0)＝(I2－I1)Rx，则如果r1、R0已知，可求出Rx的阻值；如果R0、Rx已知，可以求出电流表A1的内阻r1＝I2－I1I1Rx－R0。
用以下器材测量待测电阻Rx的阻值：
A．待测电阻Rx，阻值约为200 Ω
B．电源E，输出电压约为3.0 V
C．电流表A1，量程为0～10 mA，内电阻r1＝20 Ω
D．电流表A2，量程为0～20 mA，内电阻r2约为8 Ω
E．定值电阻R0，阻值R0＝80 Ω
F．滑动变阻器R1，最大阻值为10 Ω
G．滑动变阻器R2，最大阻值为200 Ω
H．单刀单掷开关S，导线若干

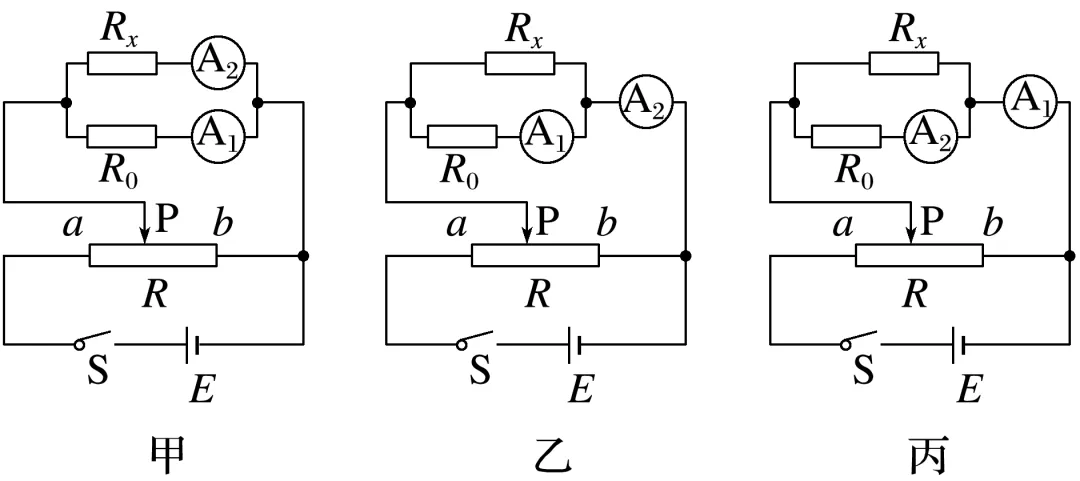

(1)为了测量电阻，你认为应选择图中的______图作为实验电路(选填“甲”“乙”或“丙”)。
(2)滑动变阻器应该选________(选填“R1”或“R2”)；在闭合开关前，滑动变阻器的滑片P应置于________(选填“a”或“b”)端。
(3)调节滑动变阻器，直到__________(选填“A1”或“A2”)先达到满偏，此时另一个电表的示数刚好达到满偏的45，由此可确定待测电阻为______ Ω(结果保留三位有效数字)。
