软考中级:第4章 信息系统架构 学习笔记

一、章节核心内容摘要

根据最新三年考试统计，本章节占分为：5~8分。

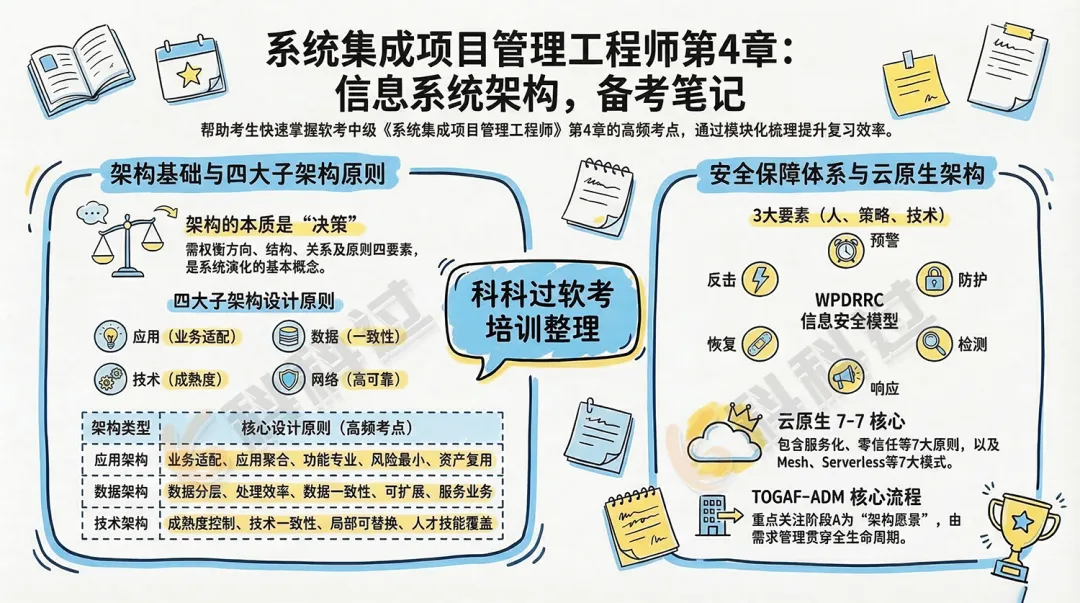

本章为软考中级《系统集成项目管理工程师》（第3版）的第4章“信息系统架构”，是全书的技术核心章节。主要内容涵盖信息系统架构的基础概念及总体框架（战略系统、业务系统、应用系统、信息基础设施），并详细拆解了系统架构（物理与逻辑架构、C/S与SOA模式、TOGAF框架）、应用架构、数据架构、技术架构、网络架构（局域网、广域网、5G网络）、安全架构（WPDRRC模型、OSI安全架构、数据库安全）以及前沿的云原生架构（7大原则与7种常用模式）。本章概念密集、分类繁多，各种架构的“设计原则”及“典型特征”是客观题的高频考点。

二、核心学习笔记

1. 架构基础与总体框架

• 架构的本质：是决策，是在权衡方向、结构、关系以及原则各方面因素后进行的决策。
• 信息系统架构的定义：体现信息系统相关的组件、关系以及系统的设计和演化原则的基本概念或特性。

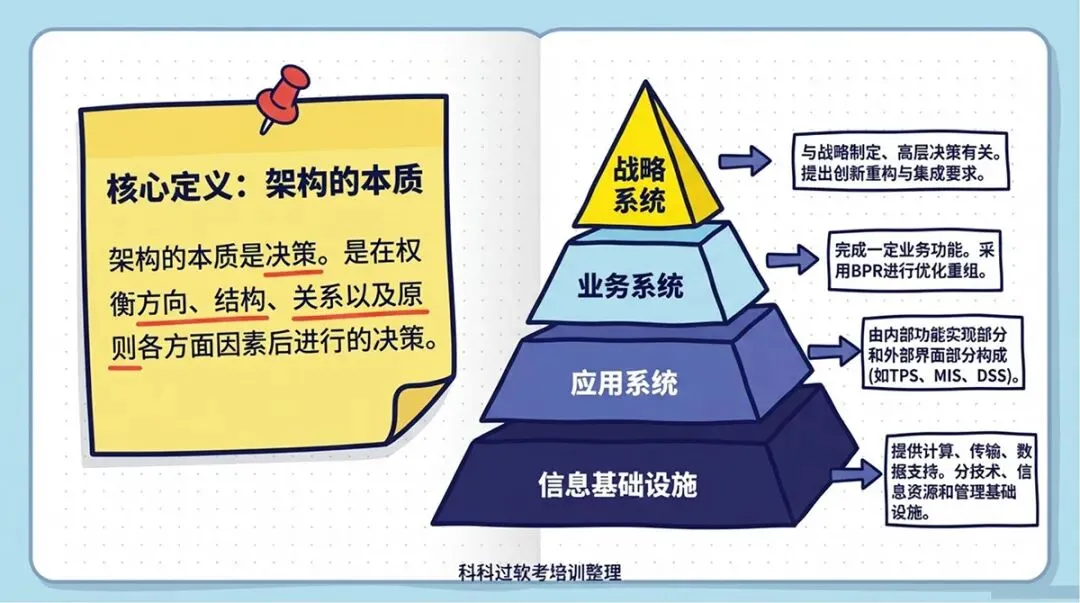

• 总体框架（管理金字塔模型）：

2. 架构分类与常用模型

物理架构 vs 逻辑架构

• 物理架构：不考虑各部分实际工作与功能架构，只抽象地考察其硬件系统的空间分布情况。分为集中式架构（资源集中、易于管理，但存在单点故障脆弱性）和分布式架构（扩展方便、安全性好，但标准不易统一）。
• 逻辑架构：功能综合体和概念性框架。信息系统融合常见方式包括：横向融合、纵向融合、纵横融合。

常用架构模型比较

• 单机应用模式：运行在一台物理机器上的独立应用程序。
• 客户端/服务器(C/S)模式：
• 两层C/S：胖客户端模式，前台界面+后台数据库。
• 三层C/S与B/S结构：B/S（浏览器/服务器）是典型的三层C/S结构，通过HTTP协议相连。
• MVC模式：模型-视图-控制器，要求表示层（视图）与数据层（模型）代码分开，由控制器连接。
• 面向服务架构(SOA)模式：本质是消息机制或远程过程调用(RPC)。Web Service是最典型、最流行的应用模式。
• 组织级数据交换总线：不同组织应用之间进行信息交换的公共通道，连接器(Connector)软件系统。

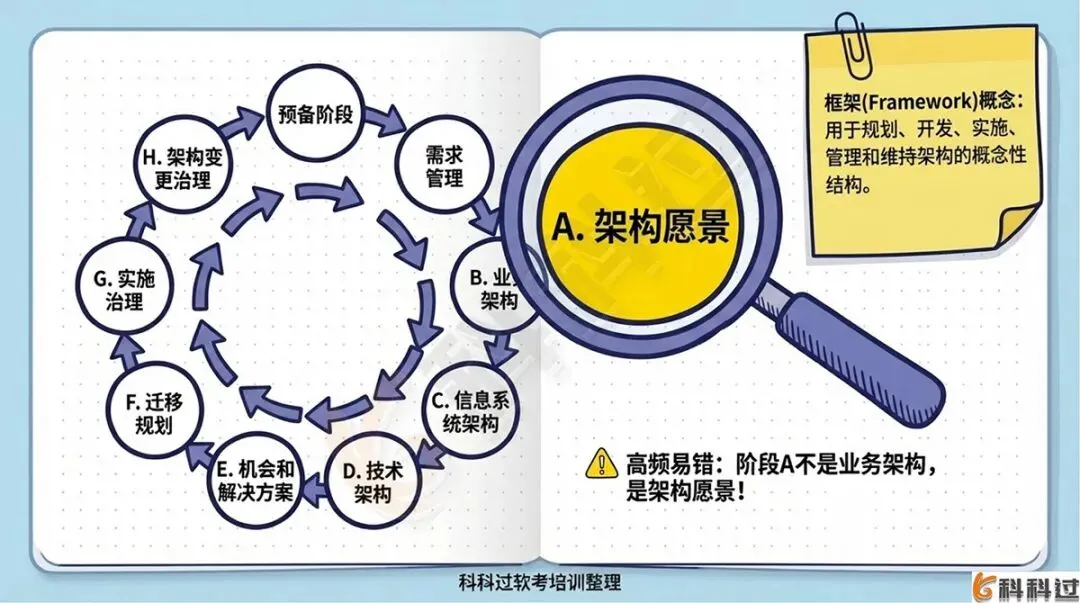

TOGAF 架构开发方法 (ADM)

• ADM的3个迭代级别：基于ADM整体的迭代、多个开发阶段间的迭代、在一个阶段内部的迭代。
• ADM核心流程： Step 1: 预备阶段 → Step 2: 需求管理 → Step 3: A.架构愿景 → Step 4: B.业务架构 → Step 5: C.信息系统架构 → Step 6: D.技术架构 → Step 7: E.机会和解决方案 → Step 8: F.迁移规划 → Step 9: G.实施治理 → Step 10: H.架构变更治理。

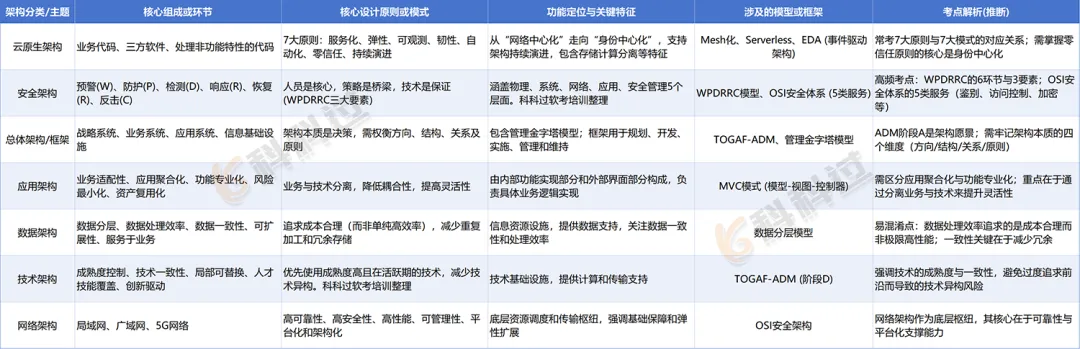

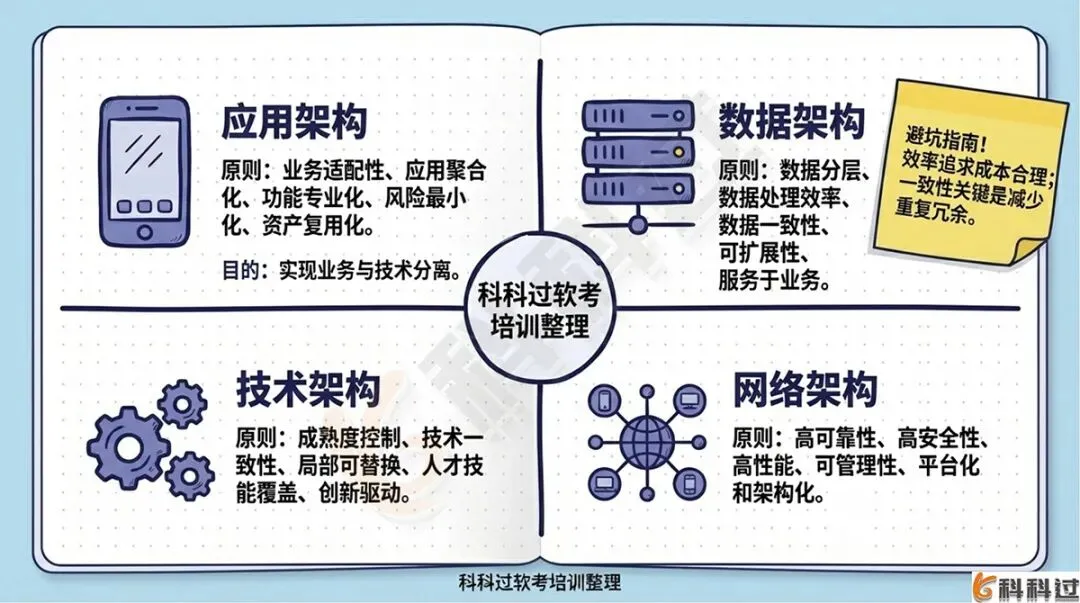

3. 四大子架构设计原则对比（核心考点）

4. 安全架构重点知识

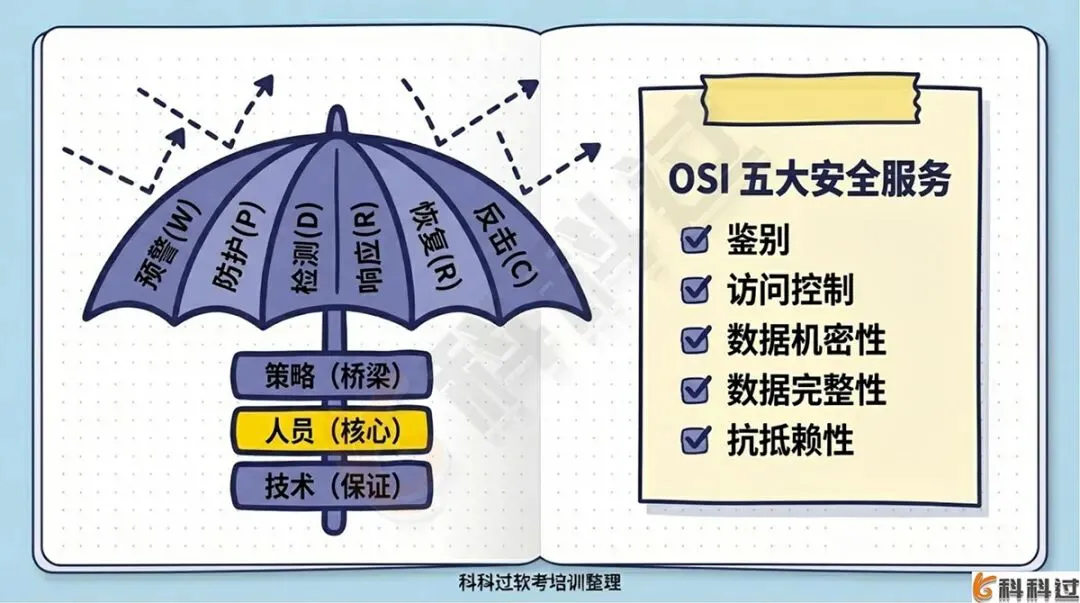

WPDRRC 模型（信息系统安全保障体系建设模型）

• 三大要素：人员是核心，策略是桥梁，技术是保证。
• 六个环节（时序性和动态性）：
1. **预警(W)**：利用模拟攻击技术检查薄弱环节。
2. **防护(P)**：采用加密、数字签名、访问控制、防火墙等技术。
3. **检测(D)**：入侵检测、脆弱性检测、完整性检测等。
4. **响应(R)**：报警、跟踪和处理（封堵、隔离等）。
5. **恢复(R)**：容错、冗余、备份、替换等手段。
6. **反击(C)**：取证和依法打击。

信息安全体系架构的5个层面

物理安全、系统安全（基础）、网络安全（关键）、应用安全、安全管理（体制、平台、意识）。

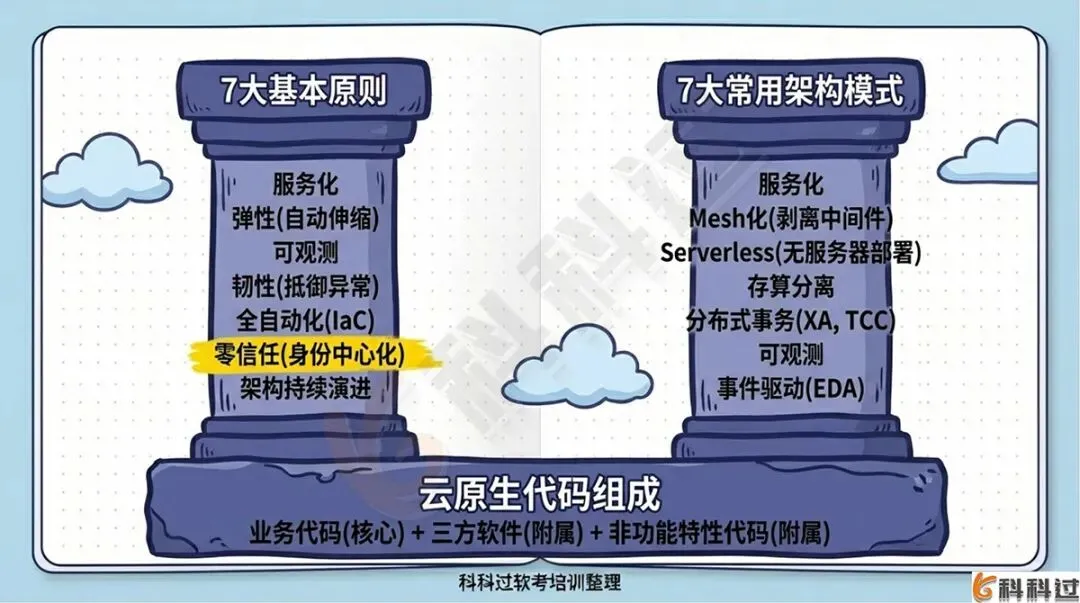

5. 云原生架构

• 云原生代码组成：业务代码（核心）、三方软件（附属）、处理非功能特性的代码（附属）。
• 7大基本原则：
1. 服务化原则
2. 弹性原则（自动伸缩）
3. 可观测原则
4. 韧性原则（抵御异常，提升MTBF）
5. 所有过程自动化原则（IaC、GitOps）
6. 零信任原则（从“网络中心化”走向“身份中心化”）
7. 架构持续演进原则
• 7大常用架构模式：
1. 服务化架构
2. Mesh化架构（剥离中间件进程）
3. Serverless模式（无服务器部署）
4. 存储计算分离模式
5. 分布式事务模式（如XA、基于消息、TCC、SAGA）
6. 可观测架构
7. 事件驱动架构(EDA)

三、本章精选习题及详细解析

题目1：信息系统架构通常有________。

A. 系统架构、数据架构、技术架构、应用架构、网络架构、安全架构
B. 系统架构、数据架构、技术架构、网络架构、安全架构、云原生架构
C. 系统架构、数据架构、技术架构、应用架构、网络架构、安全架构、云原生架构
D. 数据架构、技术架构、应用架构、网络架构、安全架构、云原生架构

答案：C
详细解析：在教材体系中，信息系统架构的范畴最为广泛，它综合涵盖了上述所有子领域的架构，包括传统的系统架构、数据架构、技术架构、应用架构、网络架构、安全架构，以及新兴的云原生架构。选项C最为完整。
教材页码：P200（本章练习题第1题）

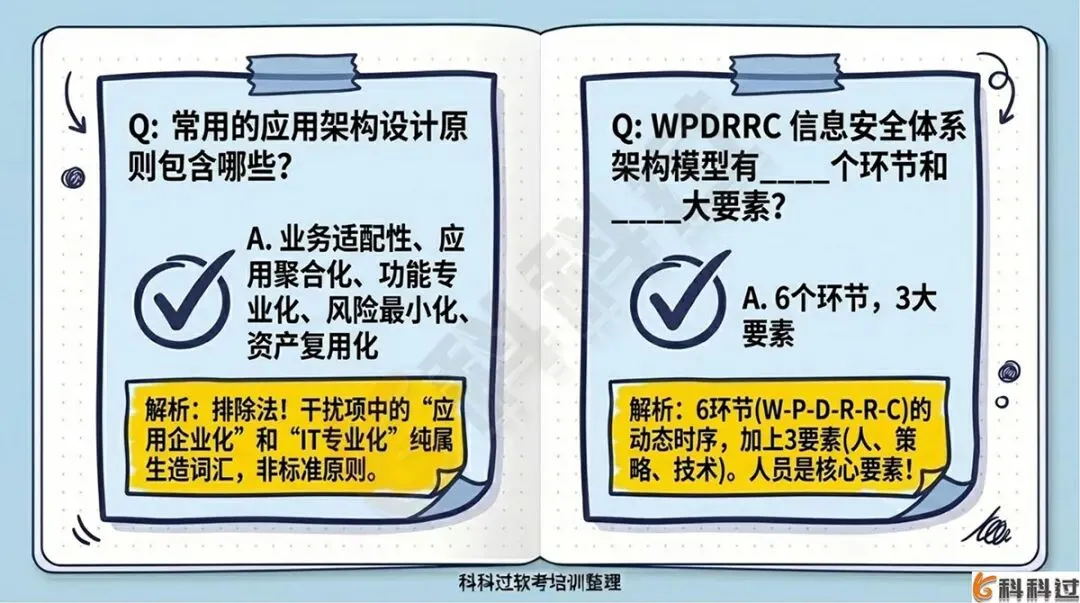

题目2：常用的应用架构设计原则有________。

A. 业务适配性原则、应用聚合化原则、功能专业化原则、风险最小化原则和资产复用化原则
B. 业务适配性原则、应用企业化原则、 IT 专业化原则、风险最小化原则
C. 业务适配性原则、应用企业化原则、 IT 专业化原则和资产复用化原则
D. 业务适配性原则、 IT 专业化原则、风险最小化原则和资产复用化原则

答案：A
详细解析：常用的应用架构规划与设计的基本原则有：业务适配性原则、应用聚合化原则、功能专业化原则、风险最小化原则和资产复用化原则。干扰项中的“应用企业化”和“IT专业化”并非标准原则。
教材页码：P156、P200

题目3：常用的数据架构设计原则有________。

A. 数据分层原则、数据处理效率原则、保障数据一致性原则、服务于业务原则
B. 数据分层原则、保障数据一致性原则、保证数据架构可扩展性原则
C. 数据分层原则、数据处理效率原则、保障数据一致性原则
D. 数据分层原则、数据处理效率原则、保障数据一致性原则、保证数据架构可扩展性原则、服务于业务原则

答案：D
详细解析：合理的数据架构设计应该是解决以下问题，其对应的原则包括：数据分层原则、数据处理效率原则、数据一致性原则、数据架构可扩展性原则、服务于业务原则。选项D最完整。
教材页码：P159、P200

题目4：WPDRRC 信息安全体系架构模型有________个环节和________大要素。

A. 6, 3
B. 5, 3
C. 4, 3
D. 6, 2

答案：A
详细解析：WPDRRC模型有六个环节和三大要素。六个环节包括：预警(W)、保护(P)、检测(D)、响应(R)、恢复(R)和反击(C)。三大要素包括：人员、策略和技术。
教材页码：P174、P200

题目5：云原生架构原则有________。

A. 弹性原则、可观测原则、所有过程自动化原则、零信任原则、架构持续演进原则
B. 服务化原则、弹性原则、所有过程自动化原则、零信任原则、架构持续演进原则
C. 服务化原则、弹性原则、可观测原则、韧性原则、所有过程自动化原则、零信任原则、架构持续演进原则
D. 服务化原则、弹性原则、可观测原则、韧性原则、零信任原则、架构持续演进原则

答案：C
详细解析：云原生常见的架构原则主要包括7项：服务化原则、弹性原则、可观测原则、韧性原则、所有过程自动化原则、零信任原则、架构持续演进原则。选项C全部包含。
教材页码：P193、P201

题目6：框架是一个用于________架构的概念结构。

A. 规划、开发、实施、管理和维持
B. 规划、开发、实施和管理
C. 规划、实施、管理和维持
D. 开发、实施、管理和维持

答案：A
详细解析：教材明确定义：框架是一个用于规划、开发、实施、管理和维持架构的概念性结构，框架对架构设计是至关重要的。
教材页码：P138、P201

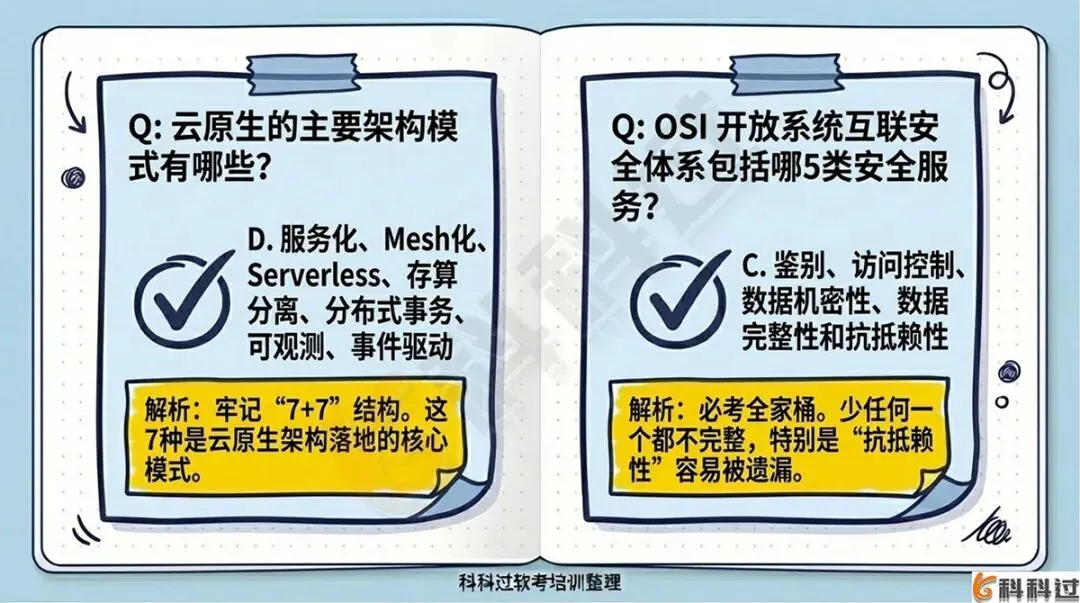

题目7：云原生的主要架构模式有________。

A. 服务化架构模式、存储计算分离模式、分布式事务模式、可观测架构、事件驱动架构
B. 服务化架构模式、Mesh 化架构模式、Serverless 模式、存储计算分离模式、分布式事务模式
C. 服务化架构模式、Mesh 化架构模式、Serverless 模式、分布式事务模式、可观测架构、事件驱动架构
D. 服务化架构模式、Mesh 化架构模式、Serverless 模式、存储计算分离模式、分布式事务模式、可观测架构、事件驱动架构

答案：D
详细解析：云原生架构有非常多的架构模式，常用的架构模式主要有服务化架构、Mesh化架构、Serverless、存储计算分离、分布式事务、可观测、事件驱动等7种。
教材页码：P195、P201

题目8：OSI 开放系统互联安全体系包括以下________类安全服务。

A. 访问控制、数据机密性、数据完整性和抗抵赖性
B. 鉴别、访问控制、数据机密性和数据完整性
C. 鉴别、访问控制、数据机密性、数据完整性和抗抵赖性
D. 鉴别、数据机密性、数据完整性和抗抵赖性

答案：C
详细解析：OSI开放系统互联安全体系的5类安全服务包括：鉴别、访问控制、数据机密性、数据完整性和抗抵赖性。
教材页码：P180、P201

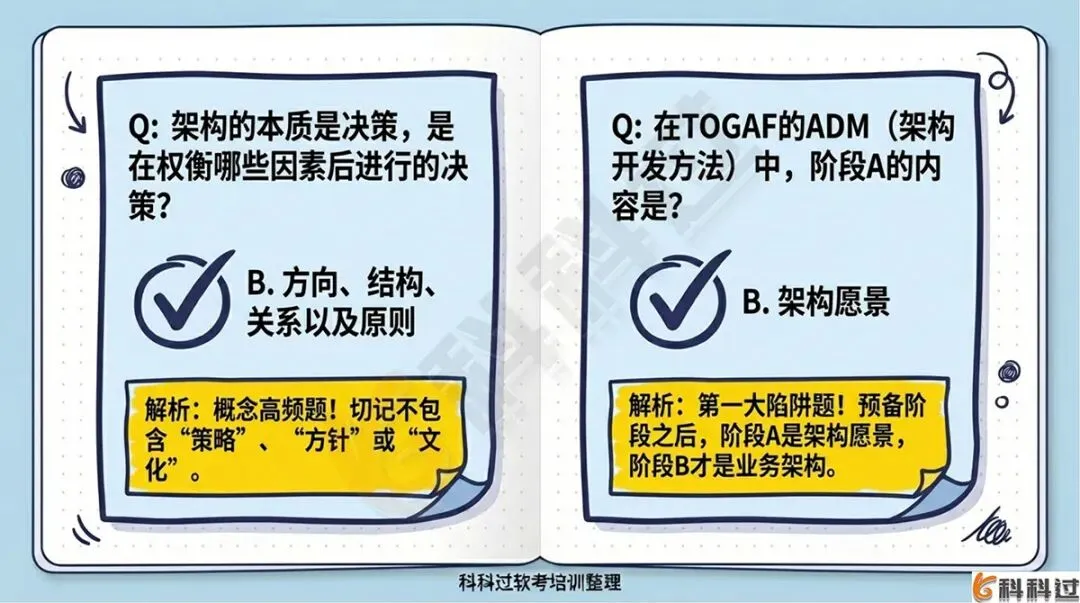

题目9：架构的本质是决策，是在权衡________等各方面因素后进行的决策。

A. 方向、策略、关系以及原则
B. 方向、结构、关系以及原则
C. 方向、结构、方针以及原则
D. 方向、结构、关系以及文化

答案：B
详细解析：教材4.1架构基础开篇指出：架构的本质是决策，是在权衡方向、结构、关系以及原则各方面因素后进行的决策。
教材页码：P136、P201

题目10：在TOGAF的ADM（架构开发方法）中，阶段A的内容是________。

A. 业务架构
B. 架构愿景
C. 信息系统架构
D. 技术架构

答案：B
详细解析：ADM方法全生命周期模型中，预备阶段及需求管理之后是阶段A至H。其中，阶段A是架构愿景，阶段B是业务架构，阶段C是信息系统架构（应用和数据），阶段D是技术架构。
教材页码：P153（表4-1 ADM架构设计方法各阶段主要活动）

💡 备考小贴士

第4章概念密集，是选择题的“高分库”。建议重点关注：

• 总体框架的四层结构（战略、业务、应用、基础设施）
• 四大子架构的设计原则（应用、数据、技术、网络）
• WPDRRC模型的6环节+3要素
• 云原生7大原则+7大模式
• TOGAF-ADM各阶段顺序（特别是阶段A是架构愿景）

把这些核心考点记牢，5-8分轻松到手！科科过祝愿科科一次过。
