各位同门师兄师弟大家好，这是我整理的第八篇"840dslPLC课"学习笔记，专门啃西门子300PLC的定时器这块内容。

平时做机床调试、设备维护的时候，定时器用得特别频繁，延时控制、脉冲触发、信号保持这些场景都离不开，之前总容易搞混五种定时器的逻辑，这次结合实操和易工讲的要点，彻底捋清楚，分享给大家一起参考，有不对的地方还请易工和各位指正。

一、300PLC核心：五种定时器分类与核心区别

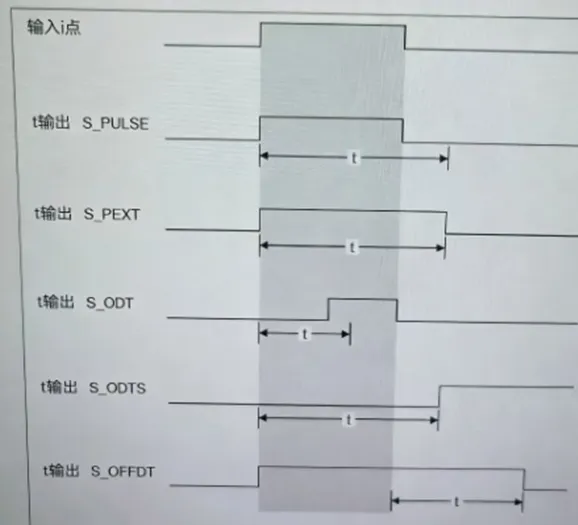

西门子300PLC的定时器一共就五种，功能各不一样，最容易搞混的就是触发逻辑、输出保持和复位条件，我把每个的特点用大白话讲清楚，结合机床实操场景记，绝对不混淆：

• 1. S-PULSE（脉冲定时器）：属于“跟着输入走”的脉冲型，输入信号一接通（变为1），定时器立马有输出，同时开始计时；设定时间到了，输出自动断开。要是时间还没到，输入就断开了，输出也跟着立刻停，不会继续计时，属于短脉冲触发，适合机床里短暂的信号触发场景。

• 2. S-PEXT（延时脉冲定时器）：和脉冲定时器类似，但更“固执”，只要输入一接通就开始计时、有输出，哪怕中途输入断开了，也不受影响，一定会把设定时间计完，时间到了才停止输出，适合需要固定时长脉冲、不怕输入中断的场景。

• 3. S-ODT（延时接通定时器）：最常用的基础延时型，输入接通后先计时，不立刻输出，等到设定时间到了，定时器才输出；只要输入一断开，不管计时到没到，定时器直接复位清零，输出也跟着没，机床里常见的延时启动、延时触发都用它。

• 4. S-ODTS（保持型延时接通定时器）：带记忆功能的延时接通，输入接通开始计时，时间到了输出，而且一旦输出就一直保持，不受后续输入断开的影响，必须手动复位才能停止，适合需要信号保持、不被输入中断打断的工况。

• 5. S-OFFDT（延时断开定时器）：和延时接通反过来，输入信号一接通，立刻有输出；输入从1变0断开的时候，才开始计时，计时时间到了，输出才断开，适合机床里断电延时、停机延时保护的场景。

简单总结：五种定时器核心就看三点——输入触发时机、输出是否随输入中断、是否需要手动复位，结合图纸和实操多试两次，很快就能分清。

二、梯形图（LAD）定时器用法：实操拖拽+参数填写

平时做机床调试，大部分时候用梯形图编程，直观好懂，300PLC的定时器在LAD里操作很简单，步骤和参数我都记全了：

1. 调用方式

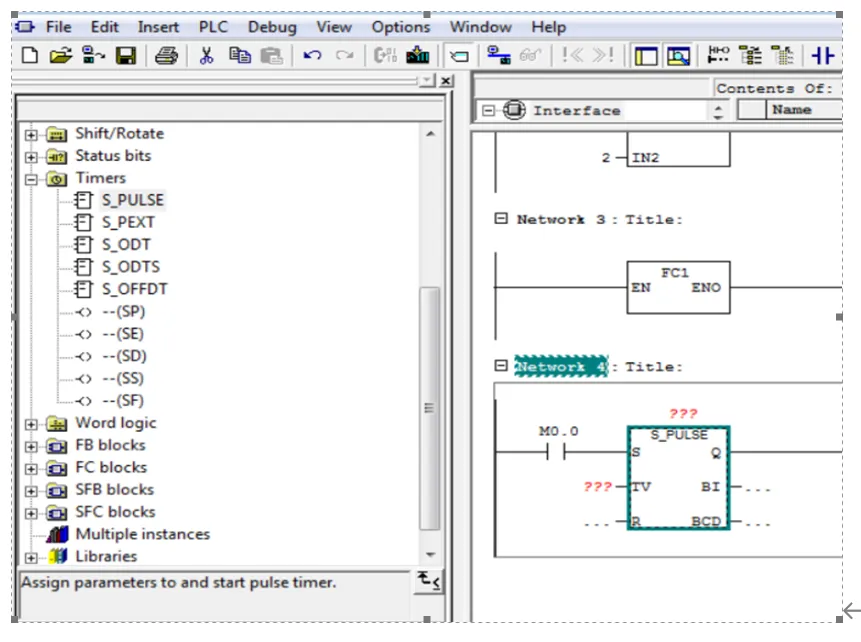

编程的时候，直接找左侧项目树里的【Timers（定时器）】文件夹，点开就能看到这五种定时器，想用哪个直接拖拽到梯形图里就行，新手也能快速上手。

2. 关键引脚与参数填写（必记）

• 定时器上方红色问号：填定时器编号，比如T0、T10、T320，按照程序规划分配就行，不能重复。

• S端：定时器启动输入，信号通就触发定时器开始工作。

• Q端：定时器输出状态，计时到位就有输出，用来控制中间继电器、线圈这些元件。

• TV端：时间设定值，必须按S5T#时间格式写，比如S5T#10S（10秒）、S5T#500MS（500毫秒）、S5T#2M（2分钟），单位支持毫秒ms、秒s、分钟m、小时h，牢记1秒=1000毫秒，别填错单位。

• R端：复位端，这个引脚信号从0变1的时候，定时器直接复位，当前计时时间清零，输出也断开，ODTS这种保持型定时器必须靠它复位。

• BI端：剩余计时时间，16位整数，二进制格式显示，方便程序里监控剩余时间。

• BCD端：也是剩余计时时间，只不过是BCD码格式，和BI端用途一致，只是显示格式不同。

3. LAD两种用法：标准式+简便式

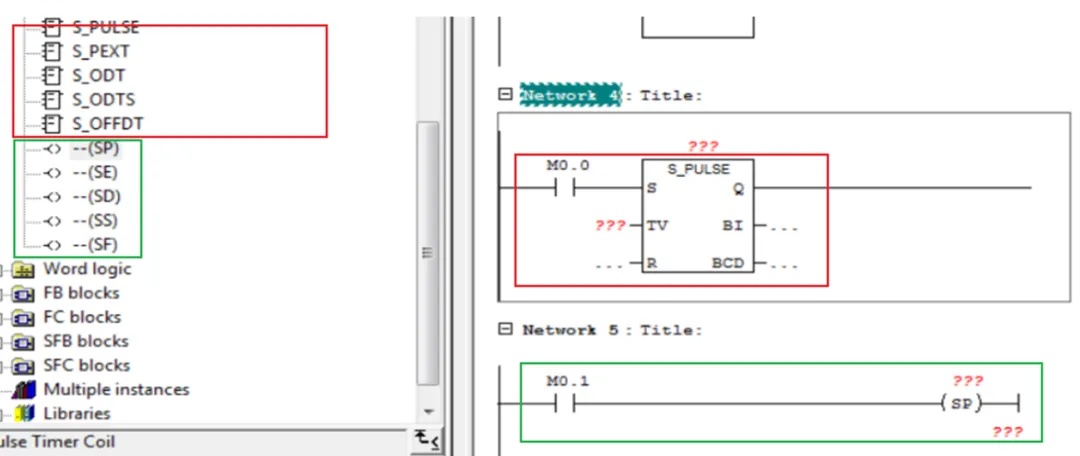

同一种定时器，梯形图里有两种写法，功能完全一样，我习惯叫红色框的标准用法，绿色框的简便用法：

简便用法更省事，上方问号填定时器编号（比如T100），下方问号直接填定时时间（S5T#格式），少接几个引脚，程序更简洁，小逻辑里用着特别方便；标准用法引脚全，适合复杂程序、需要监控剩余时间和复位的场景，按需选择就行。

4. 定时器状态调用两种方式

定时器输出状态用起来也灵活，给大家举例子，都是用T320控制M20.0，两种方法都实用：

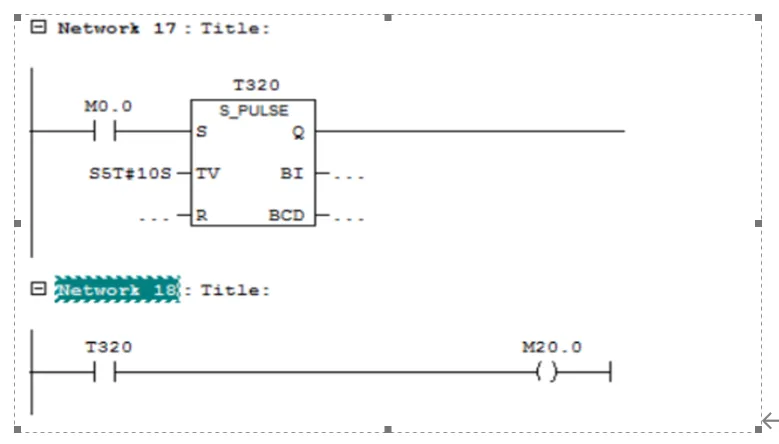

第一种：直接调用定时器状态，梯形图里直接用T320的触点控制M20.0，简单直接，程序短的时候首选。

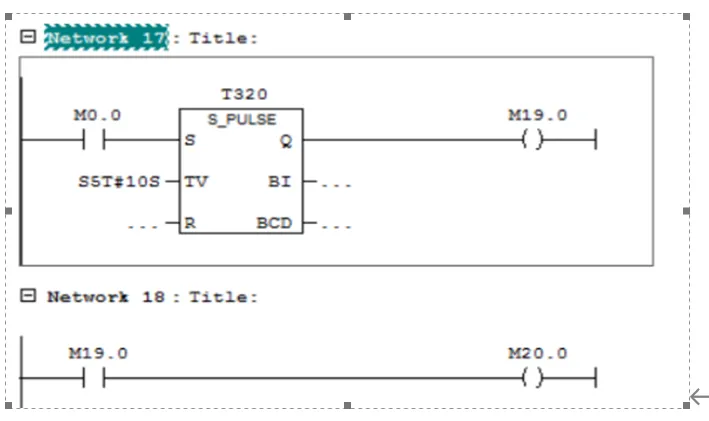

第二种：通过中间变量转接，先把定时器状态给到中间继电器，再用中间继电器控制输出，复杂程序里这么写，逻辑更清晰，方便排查故障，机床现场调试查问题的时候特别好用。

三、必懂基础知识：BCD码到底是什么

之前看定时器BCD端的时候，一直没搞懂BCD码，易工讲完才明白，其实特别简单，就是二进制表示十进制的方式，专门用在定时器时间显示上，好懂好记：

BCD码是16位的，每4位二进制表示1位十进制数（0-9），整体范围-999到+999：

• 左数前4位：表示正负，0是正数，1是负数；

• 第二个4位：表示百位；

• 第三个4位：表示十位；

• 最后4位：表示个位。

举个实例：BCD码 0000 0011 0010 0001，对应十进制就是+321（三百二十一），监控程序的时候，看BCD码就能快速算出剩余时间，不用再换算复杂二进制，特别实用。

四、语句表（STL）定时器用法：实操指令+技巧

有些老程序、精简程序会用STL语句表写，刚开始看觉得乱，跟着易工教的方法学，很快就能上手，核心步骤和指令记牢：

1. STL定时器核心步骤

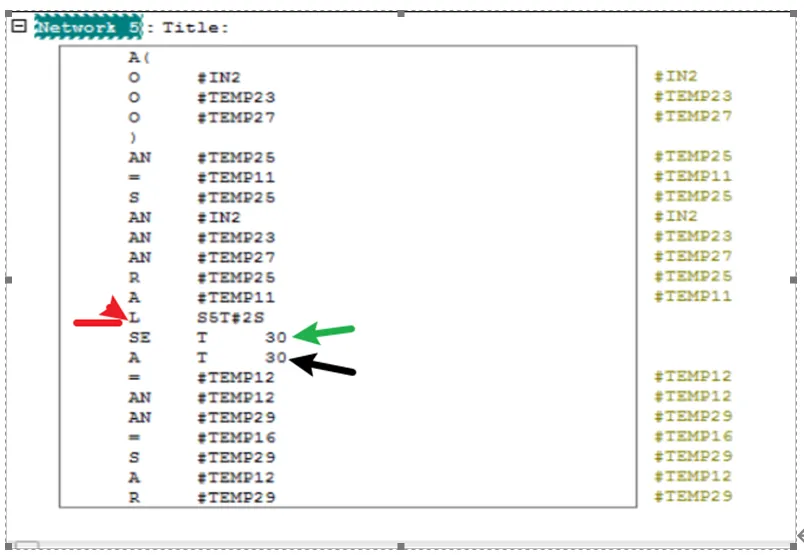

语句表里用定时器，必须先装载时间，再启动，最后调用和复位，固定流程：

1. 第一步：装载定时时间，格式 L S5T#时间，比如 L S5T#2S（装载2秒定时）；

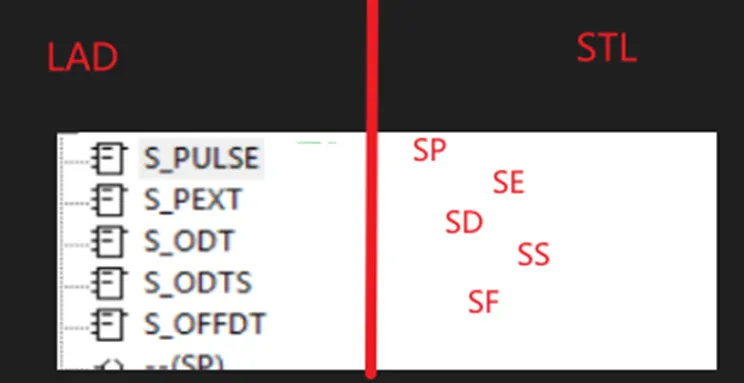

2. 第二步：启动定时器，写定时器类型+编号，比如 SE T30（启动T30定时器）；

3. 第三步：调用定时器状态，A T30（读取T30状态）；

4. 第四步：控制变量，= #TEMP12（用定时器状态控制中间变量）；

5. 第五步：复位定时器，R T30（复位T30，清零计时）。

2. 少见辅助指令（了解即可）

手册里还有两个不常用的指令，现场调试基本用不上，大家简单了解：

• LC指令：把当前定时值以BCD码装入累加器，例：LC T30；

• FR指令：定时器使能，例：FR T30。

3. 看STL程序小技巧（亲测好用）

遇到长段STL程序别发懵，我自己总结的小技巧，分享给大家：

看到=赋值、S置位、R复位指令，就当成一段程序的结束，把长程序拆成一小段一小段看，分段理清逻辑，再复杂的语句表也能快速看懂，排查故障效率翻倍。

五、学习心得：跟着易工学，效率远超自学

这次把定时器这块吃透，真心觉得跟着易工的课程学太省心了，不像自学那样瞎摸索、查资料浪费时间，咱们的课程配套特别全，完全贴合机床制造、调试、维护的实际工作，不是空讲理论：

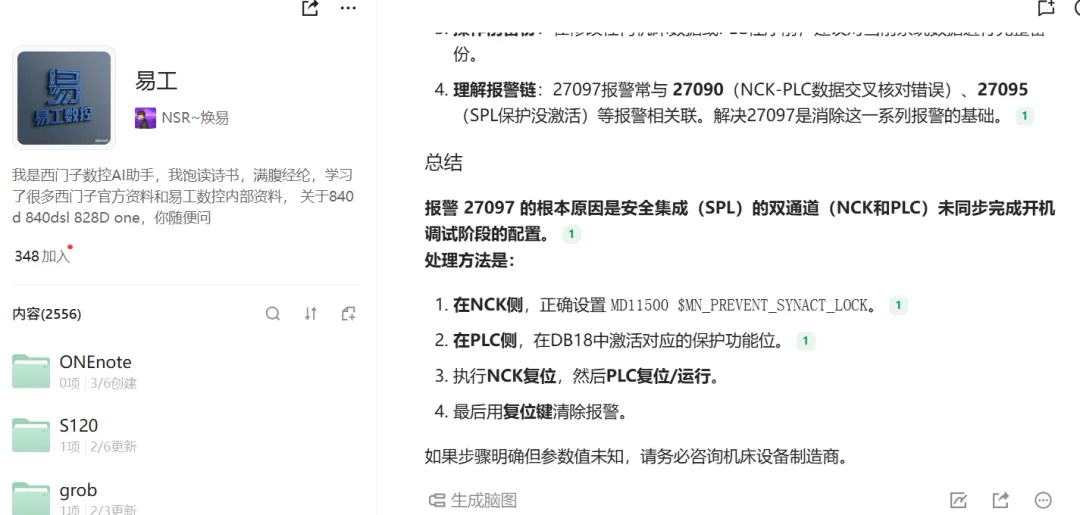

不光有内部专属教学视频、全套纸质电子资料、适配的编程调试软件，遇到问题还有易工一对一答疑，专属社群和同门交流经验，最关键的是，咱们还有易工独家精细调教的AI知识库工具，不是普通的AI，专门针对西门子数控、PLC调试优化过，查指令、查故障、查参数，几秒就能找到精准答案，省去大把翻手册、搜网页的时间，干活效率直接拉满。

咱们的课程覆盖特别全，主打西门子数控系统调试维护，细分课程有PLC编程课、NC系统课、驱动调试课、安全集成课、样机实操调试课、ONE课程、手动优化课等等，易工还在持续更新创作，后续还有更进阶、更贴合高端机床调试的课程，跟着一步步学，从基础到进阶，机床调试维护的硬技能稳稳拿捏，以后不管是现场故障排查，还是设备编程调试，都能独当一面。

以上就是我这次定时器的学习笔记，后续学完新内容再继续整理，和大家一起进步！
