导语：在芯片定制化浪潮席卷全球的今天，“一个设计打天下”早已成为过去式。从智能手表到数据中心，不同场景对处理器性能、功耗、面积（PPA）的需求千差万别。如何用同一套代码高效生成适配各种场景的硬件？第4章给出了答案：参数化（Parameterization）与生成式设计（Generator-Based Design）。本文将带你深入Chisel的“元编程”能力，通过结构图、类型系统原理与工业级实例，揭示如何构建真正可扩展、可复用、可配置的硬件IP。
一、为什么需要生成式设计？——从“复制粘贴”到“按需生成”
第4章开篇直指传统硬件开发的顽疾：
✅ Chisel的破局之道：将硬件视为函数的输出，输入是配置参数，输出是电路网表。
🌰 对比示例：
| 需求 | Verilog做法 | Chisel做法 |
|---|
| 8位 vs 32位加法器 | 复制两份代码，分别改位宽 | class Adder(w: Int) extends Module { ... } |
| 单核 vs 四核SoC | 手动实例化4次CPU模块 | Seq.fill(nCores)(Module(new RocketCore)) |
💡 核心理念：硬件即代码（Hardware as Code），利用Scala的高级特性实现“一次编写，处处生成”。
二、参数化基础：泛型、类构造与配置对象
第4章系统介绍了Chisel参数化的三大支柱。
🔸 1. 模块泛型（Generic Modules）
// 支持任意数据宽度的FIFOclassFIFO[T<:Data](gen: T, depth: Int) extendsModule{valio=IO(newBundle{valenq=Flipped(Decoupled(gen))valdeq=Decoupled(gen)})valram=Mem(depth, gen) // gen可以是UInt(32.W)、Bundle等// ... FIFO逻辑}// 使用示例valfifo32=Module(newFIFO(UInt(32.W), 16))valfifo64=Module(newFIFO(UInt(64.W), 32))✅ 优势：gen: T 是类型参数，编译时确定位宽，避免运行时错误。
🔸 2. 构造函数参数（Constructor Parameters）
classALU(width: Int) extendsModule{valio=IO(newBundle{vala=Input(UInt(width.W))valb=Input(UInt(width.W))valout=Output(UInt(width.W))})io.out:=io.a+io.b}// 生成不同位宽ALUvalalu8=Module(newALU(8))valalu64=Module(newALU(64))⚠️ 注意：参数必须是val（不可变），确保电路结构在构建时确定。
🔸 3. 配置对象（Config Objects）——管理复杂参数集
当参数数量增多（如Cache行数、组相联度、替换策略），直接传参变得混乱。Chisel推荐使用配置类。
caseclassCPUConfig(xLen: Int=32,nPMPs: Int=16,useVM: Boolean=true,nLocalInterrupts: Int=4)classRISCVCore(config: CPUConfig) extendsModule{// 根据config动态生成逻辑if(config.useVM) {valtlb=Module(newTLB(config.xLen))}}🌟 工程实践：Rocket Chip项目使用Parameters隐式参数系统，实现全局配置传递。
三、高级生成技术：工厂模式与递归生成
第4章展示了如何构建自适应硬件结构。
🏭 实例1：可配置多级流水线
classPipelineStage(op: (UInt, UInt) =>UInt) extendsModule{valio=IO(newBundle{valin=Input(UInt(32.W))valout=Output(UInt(32.W))})valreg=RegNext(io.in)io.out:=op(reg, 1.U) // 示例操作}classPipelinedALU(stages: Int) extendsModule{valio=IO(newBundle{vala=Input(UInt(32.W))valout=Output(UInt(32.W))})// 动态生成N级流水valstagesList=Seq.iterate(io.a, stages+1) { x=>vals=Module(newPipelineStage(_+_))s.io.in:=xs.io.out}io.out:=stagesList.last}🔁 关键技巧：Seq.iterate实现链式连接，无需手写for循环实例化。
🧬 实例2：递归生成树形互连网络
defbuildTree(in: Vec[UInt], op: (UInt, UInt) =>UInt): UInt={if(in.length==1) in(0)elseif(in.length==2) op(in(0), in(1))else{valmid=in.length/2valleft=buildTree(in.slice(0, mid), op)valright=buildTree(in.slice(mid, in.length), op)op(left, right)}}// 使用：生成8输入最大值树valinputs=Wire(Vec(8, UInt(32.W)))valmaxVal=buildTree(inputs, (a, b) =>Mux(a>b, a, b))🌲 优势：自动构建平衡二叉树，延迟为O(log N)，优于链式结构O(N)。
四、工业级案例：用Chisel生成RISC-V SoC家族
第4章以开源Rocket Chip项目为例，展示生成式设计的威力。

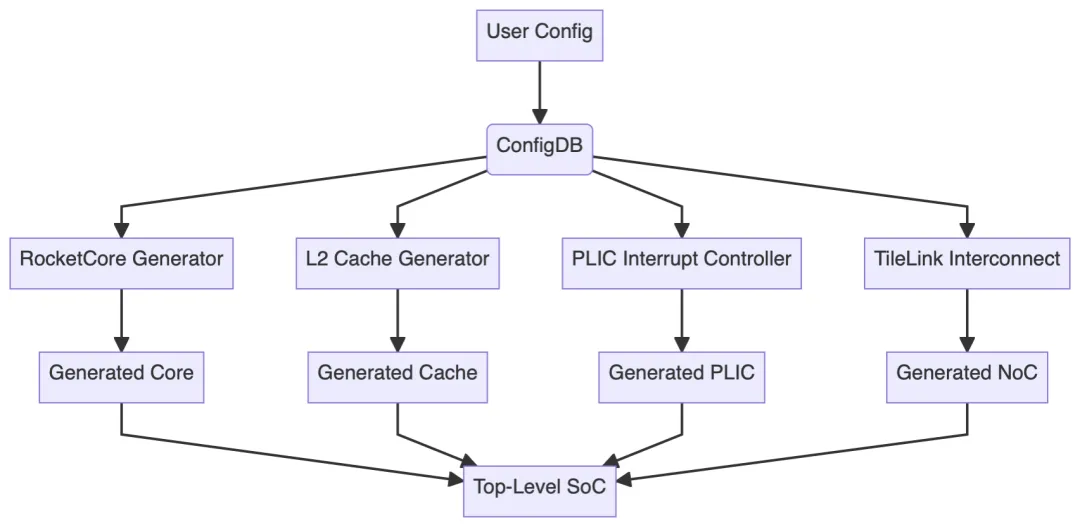

📦 Rocket Chip配置体系结构框图User Config
🔧 配置示例：生成三种不同SoC
// 1. 微控制器（低功耗）classMicroControllerConfigextendsConfig(topDefinitions={ (site, here, up) =>caseXLen=>32caseNCores=>1caseL2CacheSize=>0// 无L2caseUseFPU=>false})// 2. 高性能单核classHighPerfConfigextendsConfig(topDefinitions={ (site, here, up) =>caseXLen=>64caseL2CacheSize=>512*1024caseUseFPU=>true})// 3. 四核服务器classQuadCoreConfigextendsConfig(topDefinitions={ (site, here, up) =>caseNCores=>4caseL2CacheSize=>2*1024*1024caseCoherenceProtocol=>"CHI"})// 生成命令generateFirrtl(newChipTop()(newMicroControllerConfig))💥 效果：同一套源码，通过切换配置，生成从KB级到MB级缓存、从32位到64位、从单核到多核的完整SoC。
五、类型安全与编译期检查——杜绝“位宽不匹配”噩梦
第4章强调：Chisel的强类型系统是生成式设计的基石。
🛡️ 类型安全示例
classDataBundleextendsBundle{valaddr=UInt(32.W)valdata=UInt(64.W)}valproducer=Module(newProducer(newDataBundle))valconsumer=Module(newConsumer(newDataBundle))// 自动匹配接口consumer.io.input:=producer.io.output// 编译通过// 若consumer期望不同BundlevalbadConsumer=Module(newConsumer(newOtherBundle))badConsumer.io.input:=producer.io.output// 编译错误！✅ 价值：在Scala编译阶段捕获接口不匹配错误，避免仿真/综合阶段才发现问题。
六、生成流程与工具链集成
第4章梳理了从参数到GDSII的完整流程。
⚙️ 生成式设计工作流（原理流程图）
🔑 关键点：FIRRTL编译器会内联常量、折叠死逻辑，确保生成的Verilog仅包含当前配置所需电路。
七、最佳实践与常见陷阱
第4章最后总结了工程经验：
✅ 推荐做法：
参数最小化：只暴露必要配置项。
默认值合理：提供常用场景的默认配置。
文档化参数语义：使用ScalaDoc注释。
单元测试每种配置：防止“某配置下功能异常”。
⚠️ 常见陷阱：
结语：生成式设计——硬件开发的“终极抽象”
第4章揭示了Chisel最强大的一面：它不仅是描述语言，更是硬件生成引擎。通过参数化与生成式设计，工程师得以：
未来已来：在Chiplet、AI加速器、RISC-V定制核盛行的时代，掌握生成式设计，就是掌握下一代芯片创新的核心生产力。
下期预告：第5章将深入Chisel中的形式验证与断言（Assertion），教你如何用数学方法证明电路正确性，告别“靠仿真碰运气”的时代。关注我们，硬核不停！
