一、引言：硬件工程师的成长困惑

你是不是也有这样的经历：刚入行时拿着电路图一头雾水，工作几年后依然在某个技术瓶颈处反复试探？从原理图设计到PCB布局，从仿真分析到EMC测试，硬件工程师的知识体系庞大而碎片化，很多从业者都在"知道很多，但都不够深"的困境中挣扎。

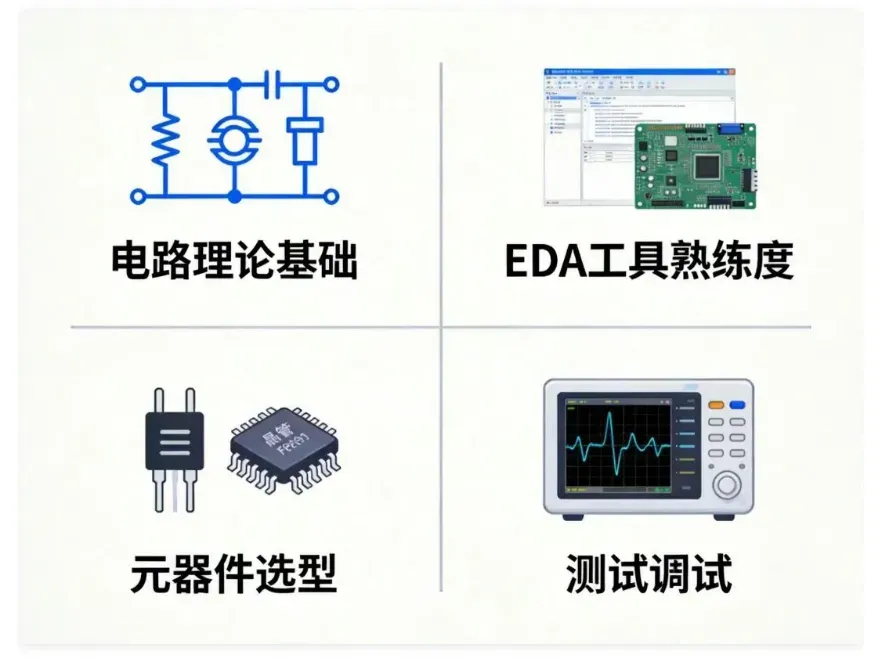

二、基础技能：扎实打牢四大基石

1. 电路理论基础

这不是让你重温课本上的公式，而是要深刻理解电路原理背后的物理机制。比如：

• 阻抗匹配：为什么50欧姆是高频信号的黄金标准？因为从能量传输效率、反射控制、工艺实现等多维度平衡后的最优解。
• 滤波器设计：RC、LC、π型滤波器的选择依据是什么？不仅要看频率响应，还要考虑负载效应、功耗、体积等实际约束。

实战建议：用仿真软件（如LTspice、Multisim）把经典电路跑一遍，观察不同参数下的波形变化，建立直觉。

2. EDA工具熟练度

主流EDA工具各有所长，建议深度掌握一款，了解其他：

关键能力：熟练使用原理图符号库、封装库管理、规则设置、BOM生成、Gerber文件导出等全流程操作。

3. 元器件选型与数据手册解读

选错元器件的代价可能是整个项目返工。要学会从数据手册中快速提取关键信息：

• 绝对最大额定值：电压、电流、温度等极限参数，留足余量（通常30%-50%）。
• 电气特性：工作电压范围、静态电流、开关速度等。
• 封装信息：焊盘尺寸、热阻参数、安装方式。

4. 测试与调试基本功

示波器、万用表、逻辑分析仪是硬件工程师的"三件套"，但会用和精通是两码事：

• 示波器：带宽选择（5倍信号频率）、采样率（10倍）、触发方式、探头补偿校准。
• 信号完整性：上升时间、过冲、振铃、串扰等指标的量化测量。
• 调试方法论：控制变量法、二分法定位故障、交叉验证排除干扰。

三、进阶技能：突破天花板的关键能力

1. 高速PCB设计

当信号频率超过100MHz时，传统PCB设计方法就行不通了。高速设计的核心是控制电磁场分布：

• 传输线理论：微带线、带状线的特性阻抗计算，阻抗不连续导致的反射问题。
• 差分信号：共模抑制比、等长绕线、间距控制，提升抗干扰能力。
• 电源完整性：去耦电容的放置策略（IC引脚旁最小回路）、电源平面分割、地弹现象。

2. EMC/EMI设计与整改

EMC问题是硬件工程师的噩梦，但也是体现技术深度的分水岭：

• 干扰源识别：开关电源的开关频率、时钟信号的谐波、高速数字信号的边沿变化。
• 传播路径控制：辐射干扰（通过空间）、传导干扰（通过导线），屏蔽、滤波、接地是三大对策。
• 测试标准：EN55022（信息技术设备）、IEC61000-4系列抗扰度测试。

整改经验：先定位问题源头（近场探头排查），再针对性采取措施，避免盲目堆料导致成本飙升。

3. 热设计与可靠性

电子产品故障中，超过50%与热相关。热设计不是简单加个散热片：

• 热阻计算：结温到环境温度的热传导路径，热阻串联公式：Rja = Rjc + Rcs + Rsa。
• 散热方案：自然对流、强制风冷、液冷的选择依据，散热器翅片密度、风道设计。
• 可靠性测试：高低温循环、高温高湿、振动冲击等环境试验。

注意：温度每升高10℃，电子元器件寿命减半（阿伦尼乌斯方程），热设计直接决定产品寿命。

4. 系统级集成与调试

单板调通只是第一步，系统级集成更能体现综合能力：

• 接口协议：I2C、SPI、UART、CAN、USB、PCIe等协议的时序要求和错误处理机制。
• 电源管理：多电源域的上电顺序、电源监控（Power Good信号）、欠压/过压保护。
• 故障诊断：系统级故障往往涉及软件、硬件、机械多方面，需要系统性思维。
