乍看之下，不过是一个小小的间隙；但对于冲击片雷管而言，这微乎其微的轴向距离，却往往成为决定其“成败”的致命因素。牛犇等在《冲击片雷管换能界面轴向距离能量耗散失效分析》一文中，用数据揭示了一个“残酷”的事实：当加速膛-药柱轴向距离超过0.3毫米时，雷管的发火感度就会急剧下降，甚至在1.4kV电压下都无法正常引爆。这不禁让人追问——冲击片雷管在从图纸到成品的漫长过程中，到底哪些环节最容易“踩坑”？又该如何才能堵住这些能量的“隐形漏洞”呢？
一、换个角度看：为什么“小间隙”会惹出“大麻烦”？
要理解冲击片雷管的可靠性问题，咱们得先理解它的工作过程。简单来说，它的工作原理就是：电容器释放大电流，让金属桥箔瞬间电爆炸，产生高温高压的等离子体，驱动着飞片沿着加速膛高速飞行，最终猛击在药柱端面，引爆内装炸药。整个过程，就好比是子弹在枪膛中加速，最终命中并击发目标的“微缩版”。

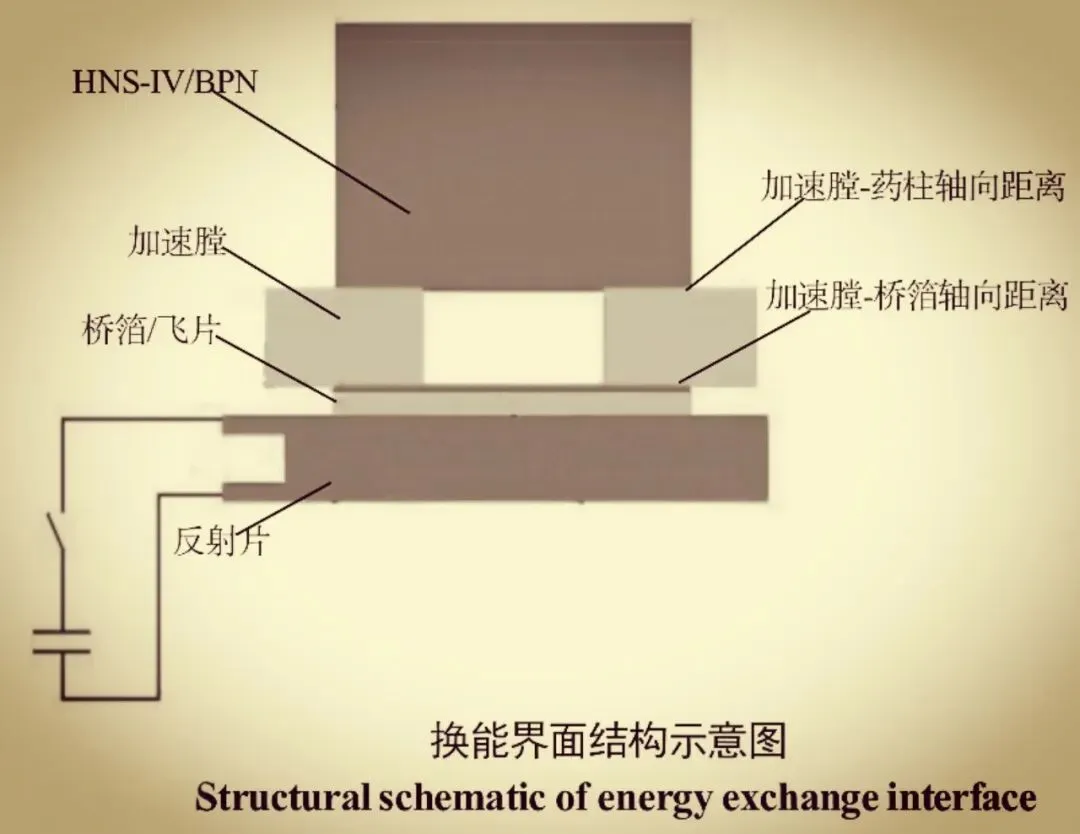

在这个过程中，加速膛-桥箔和加速膛-药柱两个换能界面的轴向距离，就相当于“枪膛”和“子弹”之间的配合。然而，牛犇等人的实验发现，当加速膛-桥箔之间因制造精度或装配问题出现轴向距离时，桥箔电爆产生的高压等离子体就会沿着径向逸散，“漏气”现象严重，导致驱动飞片的能量大打折扣。实验表明，当轴向距离仅12.5μm时，飞片剪切痕迹就变成了椭圆状；到了25μm，发火电压直接飙到1800V；再放宽到50μm，即便电压再高，桥箔也“罢工”失效，飞片连加速膛都飞不出来了。
至于加速膛-药柱这一侧的轴向距离，那问题就更多了。飞片的飞行距离加长，飞行过程变得颠簸不稳，撞击速度忽高忽低。感度试验数据更是令人咂舌：轴向距离超过0.5毫米，50%发火电压就一路飙升；PDV测速也显示，飞片到达药柱端面的速度已经掉到了不稳定的震荡区间，再也无法形成稳定的起爆条件了。
说白了，这两个界面的微小间隙，实际上就是在换能过程中“偷走”能量的小偷。了解了这一点，咱们在设计和生产冲击片雷管时，就必须把目光牢牢锁定在那些容易产生间隙的薄弱环节上。
二、设计阶段：在图纸上就堵住能量的“隐形漏洞”
1. 加速膛-桥箔“零间隙”设计的极致追求
要说冲击片雷管装配精度的第一大难题，那非加速膛-桥箔界面莫属。正如刚才提到的，这地方的轴向距离哪怕只有12.5μm——比一根头发丝还要细上好几倍——就已经能让飞片的剪切形状“跑偏”，变成不规则的椭圆状。
为什么会这样呢？因为桥箔的电爆炸过程极其“娇气”：等离子体膨胀的瞬间，只要有一丁点儿的径向逃逸空间，原本应该沿着轴向驱动飞片的能量就会“侧漏”，导致剪切力不均、飞片形状畸变。更糟的是，聚酰亚胺薄膜在剪切过程中会沿着飞片运动方向被拉伸凸起，进一步削弱了飞片的冲击动能。
因此在设计上，加速膛-桥箔界面必须追求“零间隙”甚至“负间隙”——也就是通过结构上的预压设计，让加速膛和桥箔之间形成紧密的贴合。实际操作中，可以从三个方面入手：
一是把加速膛-桥箔-飞片进行一体化集成设计。比如采用MEMS技术将换能元（基板、桥箔、飞片、加速膛）直接做在一起，从结构上彻底消灭装配间隙。有研究团队已经成功制备了直径仅2.5mm、高度4.9mm的微型冲击片雷管，靠的就是这种一体化集成思路。
二是在压装工装上下功夫。设计专用的压紧工装，确保加速膛装配时端面受力均匀。毕竟如果压装时一边紧一边松，那局部间隙照样会悄悄“冒出来”。
三是从材料表面粗糙度上做文章。桥箔和加速膛接触面的表面粗糙度要严控，因为表面微凸体本身就会“架空”接触面，形成肉眼看不见的微间隙。
2. 加速膛-药柱界面的“0.3毫米生死线”
相比加速膛-桥箔界面需要“零容忍”，加速膛-药柱这边虽然可以有一定的轴向距离，但绝不是“想多远就多远”。实验数据已经给出了明确答案：0.25毫米以内还行，超过0.3毫米就开始“亮红灯”，到了0.5毫米以上，50%发火电压明显上升，可靠性大幅下降。
从物理机制上看，原因也不复杂：飞片在加速膛内飞行的过程看似短暂，实则每一步都至关重要。当飞行距离加长，空气阻力、边界层效应、膛内扰动等因素就会叠加放大，导致飞片姿态失稳，最终撞击药柱时“歪歪扭扭”，既达不到有效起爆所需的速度，撞击角度也不理想，热点生成效率大打折扣。
因此在设计上，加速膛长度的选取必须以飞片速度特性为依据，让飞片达到最大速度时恰好“撞”在药柱端面上。同时，药柱端面的平面度也要严格控制，如果药柱端面本身就不平整，那装配后局部的轴向距离照样会超出设计值。
3. 尺寸链计算：用“最短尺寸链原则”锁死累计公差

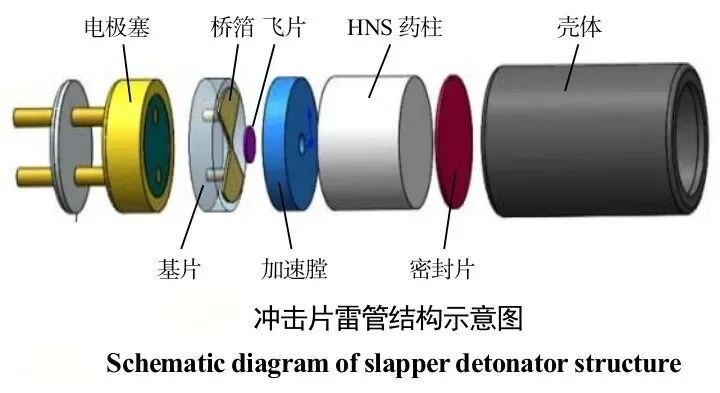

冲击片雷管的装配结构涉及的零部件可不少——电极塞、基片、桥箔、飞片、加速膛、药柱、密封片、壳体……每一个零件都有加工公差，这些公差在装配过程中会“累加”，最终的累计公差很可能远远超出单个零件的公差范围。
这就涉及尺寸链分析了。火工品领域有一个非常实用的“最短尺寸链原则”——就是说，在结构设计时，要尽可能让影响关键装配精度的尺寸链最短。具体怎么做呢？
一是基准重合设计。设计基准、工艺基准、测量基准要尽量统一，避免因基准转换带来的误差累积。有生产实例表明，不合理的基准设计是导致多起瞎火事故的根本原因。
二是减少中间环节。装配尺寸链中的组成环越少，最终封闭环的公差就越容易控制。比如采用桥箔-基板一体化设计，就能省去桥箔和基板之间的装配环节。
三是识别关键尺寸链。对于冲击片雷管而言，沿轴向的尺寸链（从电极塞端面到药柱端面）直接影响换能界面的轴向距离，必须进行精确的尺寸链计算和公差分配。
4. 双裕度设计：给可靠性上“双保险”
传统的设计裕度思路，往往只盯着输入刺激量（比如发火电压），觉得只要输入裕度够大，产品就可靠。但研究发现，这种单一维度的裕度设计其实“管中窥豹”——输入裕度够大，不代表飞片速度就一定够快、撞击药柱的能量就一定够足。
更科学的做法是“双裕度系数设计”——同时考虑以输入刺激量为特征的输入裕度系数，和以飞片速度为特征的输出裕度系数。为什么飞片速度这么重要？因为飞片速度直接决定了撞击药柱时的动能和压力，是起爆能否成功的“临门一脚”。有研究测出，标准冲击片雷管的飞片速度大约在3500-3800m/s，21.4μs左右达到峰值。如果在设计阶段就把飞片速度作为一个独立的裕度指标来考核，就能更全面地评估产品的可靠性状态。
三、生产制造阶段：从“手艺活”到“精密工程”的跨越
1. 核心部件加工精度——加速膛的“命门”在哪里？
加速膛是冲击片雷管的“心脏部件”，它的加工精度直接决定飞片的飞行通道质量。加速膛的内径尺寸精度、圆度、表面粗糙度，以及加速膛孔的垂直度，每一项都是关键中的关键。
从加工工艺来看，传统的机械钻孔很难保证微米级的精度和垂直度。现在更常用的做法是光刻工艺制备干膜加速膛——有研究已经实现了厚度0.395毫米、直径0.40毫米的加速膛，壁面垂直度良好，说明这种工艺路线是比较成熟的。
还有一点容易被忽略——加速膛的材料选择。材料的热膨胀系数、硬度、耐磨性，都会影响长期使用中的尺寸稳定性。如果材料选得不对，高温环境下加速膛孔径发生变化，飞片的飞行通道就“变形”了。
2. 装配工艺中的“间隙杀手”——毛刺、凸起、不平整
即便设计图纸完美无缺，到了装配环节，一个肉眼难见的毛刺或凸起，照样能让前面的所有努力前功尽弃。
第一个“间隙杀手”是零件表面的毛刺和凸起。机械加工、冲压成形过程中产生的微小毛刺，如果不彻底清理干净，就会在接触面上形成“支点”，把本该紧密贴合的界面架空。牛犇等人的文章中也特别提到，材料表面小型突起是导致接触面不平整的重要原因。
第二个“间隙杀手”是表面粗糙度。即便没有宏观毛刺，过大的表面粗糙度也会形成微观间隙。对于加速膛-桥箔界面这种微米级精度要求的地方，表面粗糙度必须严格控制在亚微米级别。
第三个“间隙杀手”是装配过程中的颗粒异物。装配环境的洁净度如果不够，一颗微小的尘埃粒子落在桥箔和加速膛之间，就能造成局部间隙。所以，冲击片雷管的核心装配环节必须在洁净环境中进行。
3. 特殊过程控制——压装与检测
压装工序是冲击片雷管装配中的关键特殊过程。加速膛压装在桥箔上时，压力的大小、加压速度、保压时间都会影响最终的贴合效果。压力过小，贴合不紧；压力过大，可能损伤桥箔或飞片薄膜。
压装之后，检测环节也必须跟上。轴向间隙的检测不能用常规手段，因为间隙本身可能只有几十微米甚至更小，而且一旦装配完成就封闭在内部。这时候需要用非破坏性的检测方法，比如X射线成像、超声检测等手段来评估内部贴合质量。同时，桥路电阻测量也是装配后的必检项目，电性能的异常往往能反映机械贴合的问题。
4. 集成化制造——从根本上消灭装配间隙
既然分立式装配有这么多的“坑”，那有没有办法从根本上绕开呢？答案是——集成化制造。
MEMS技术已经让冲击片雷管从“分立器件手工装配”逐步走向“一体化芯片制造”。具体的技术路线有这么几条：
一是磁控溅射工艺制备桥箔和飞片层。在陶瓷基片上直接沉积金属薄膜形成桥箔，再沉积聚合物薄膜形成飞片层，整个过程在同一基片上一次完成。
二是光刻技术制备加速膛。利用紫外光刻在干膜材料上直接形成加速膛孔，精度可以达到微米级。
三是共晶键合工艺集成炮筒和爆炸箔组件。通过共晶键合焊盘将陶瓷基片与带飞片装填腔的炮筒集成在一起，省去了传统的机械压装环节。
这些集成化工艺的最大优势，就是从“源头”上消除了桥箔-飞片-加速膛之间的装配间隙，让换能界面的轴向距离控制从“靠手艺”变成了“靠工艺”。当然，集成化制造也有自己的挑战——比如不同材料之间的热膨胀匹配问题、薄膜应力的控制问题等。
四、检验和试验阶段：用“火眼金睛”把好最后一道关
1. 发火感度试验
发火感度试验是评估冲击片雷管性能一致性的核心手段。按照GJB 377-87感度试验用升降法，可以得到产品的50%发火电压和标准差。标准差越小，说明产品的一致性越好；如果标准差偏大，往往意味着装配过程中存在较大的散差，轴向距离控制不稳定是常见的“罪魁祸首”。
在感度试验中，除了记录发火与否，还应该关注发火电压的分布特征。如果出现“高电压才发火”或“电压范围内不发火”的现象，就需要回溯到装配环节，检查是否存在过大的轴向距离。牛犇等人的实验中，当轴向距离为25μm时，发火电压就飙到了1800V；50μm时，直接“全军覆没”——这些数据说明，发火电压的异常升高是轴向距离过大的典型“信号”。
2. 飞片速度测试
光子多普勒测速（PDV）是目前测量飞片速度最有效的手段。通过PDV系统，可以精确获得飞片从加速膛口射出的速度-时间曲线，从而判断飞片的加速特性和最终撞击速度。
飞片速度测试的价值在于：它可以直接反映换能界面间隙对能量转换效率的影响。正常情况下，标准冲击片雷管的飞片速度应该在3500-3800m/s左右。如果测出的速度明显偏低，或者速度曲线的峰值时间发生了偏移，就说明桥箔到飞片之间的能量传递出现了问题——很可能是加速膛-桥箔界面存在间隙，导致等离子体能量径向逸出。
有研究表明，加速膛直径对飞片速度也有显著影响——在同一发火条件下，加速膛直径越小，飞片速度反而越高，发火电压也越低。因此，在检验中如果发现飞片速度异常，除了检查轴向距离，也要关注加速膛的孔径尺寸是否合格。
3. 桥箔和药柱状态分析
对于发火失败的冲击片雷管，拆解分析是必不可少的“尸检”环节。通过观察桥箔的剪切痕迹和药柱端面的凹痕形态，可以反推出失效的原因。
桥箔剪切痕迹分析：正常的飞片剪切应该是规则的圆形、边缘锋利。如果发现剪切痕迹呈椭圆形、边缘有毛刺或拉伸现象，说明加速膛-桥箔界面存在轴向距离，导致剪切过程不均匀。如果飞片中央形成了凸起而未能飞出，说明能量不足，桥箔已发生电爆炸但驱动能量不够。
药柱端面凹痕分析：如果飞片撞击了药柱但未能起爆，会在药柱端面留下凹痕。凹痕的深浅和范围直接反映了飞片到达时的动能大小。随着轴向距离的增加，凹痕会越来越浅、越来越小——这说明飞片在飞行过程中能量衰减严重。
通过这些“事后”分析，可以不断积累失效模式数据，反过来优化设计和工艺。
五、提升可靠性的系统化建议
回顾全文，冲击片雷管从设计到生产的全链条中，轴向距离控制是贯穿始终的“主线任务”。要做好这件事，不能只盯着某一个环节，而要从系统层面建立完整的质量控制体系：
一是建立关键尺寸链清单。把冲击片雷管中所有影响轴向距离的尺寸环节梳理出来，形成从电极塞到药柱的完整尺寸链图，明确封闭环的公差要求，并在设计评审中重点审核。
二是实施分级间隙控制策略。加速膛-桥箔界面：要求零间隙或负间隙（通过压装预紧实现）；加速膛-药柱界面：要求控制在0.3mm以内（理想值≤0.25mm）。对不同的界面，采用不同精度的加工和装配手段。
三是推进工艺过程能力评估。对加速膛加工、压装、药柱压制等关键工序，定期进行CPK（过程能力指数）评估。如果CPK低于1.33，说明工序的过程能力不足，需要从设备、工艺参数、操作规范等方面进行改进。
四是建设全流程检测能力。装配前对加速膛内径、平面度进行检测；装配后对桥路电阻、密封性进行检测；批次抽检时进行飞片速度测试和发火感度试验。形成“装配前—装配后—批次检验”三级检测体系。
五是积累失效模式数据库。对每一次发火失败的样品进行系统性的拆解分析，记录桥箔状态、药柱状态、飞片痕迹等关键信息，建立失效模式和失效机理的对应关系。这些数据对于后续的工艺改进和设计优化具有“无价”的参考价值。
写在后面
冲击片雷管的可靠性，说到底是“细节决定成败”的典型案例。12.5μm的轴向距离就能让飞片形状畸变，0.3mm的间隙就是加速膛-药柱界面的“生死线”——这些数据告诉我们，在冲击片雷管的研制生产中，没有任何一个“小问题”是可以被忽视的。
从设计阶段的尺寸链计算和双裕度设计，到生产阶段的精密加工和洁净装配，再到检验阶段的系统化测试，每一个环节都要做到“锱铢必较”。
当越来越多的冲击片雷管告别“手艺活”时代，迈入MEMS集成制造的“精密工程”时代，我们有理由相信，这种高安全、高可靠的火工品将走向更广阔的应用场景，在国防和民用领域发挥更大的价值。
