徐海洋超声波检测技术学习笔记(三十二)超声波检测操作指导书编制要点与常见问题分析

对检测技术感兴趣的同事欢迎加入 中国无损检测技术联盟 微信群，群内云集众多国内无损检测专家，入群方式(群内严禁发送广告！）：加我本人微信18512439555（加微信请备注好工作单位与姓名，不然不予通过）

南京毅检无损检测科技有限公司：专业从事奥氏体不锈钢材质、复合层（奥氏体+碳钢）材质、碳钢材质，镍基合金、铝合金、对接焊缝、管座角焊缝超声波（UT）、相控阵（PAUT）检测业务。并出售超声波探头、相控阵、TOFD楔块、扫查器、编码器。磁粉探伤仪、射线机。并举办 EN ISO 9712 无损检测培训班。

超声波检测操作指导书编制要点与常见问题分析

• 操作指导书内容应精简、精准，仅包含针对具体检测对象的技术指导，剔除工艺规程中已有的通用要求

💡 核心结论：

• 小径管等特殊检测需关注扫查速度、仪器精度与校准方法，以规避标准潜在缺陷

• 指导书编制水平直接体现技术人员能力，需严谨以避免在评审或实际工作中暴露技术问题

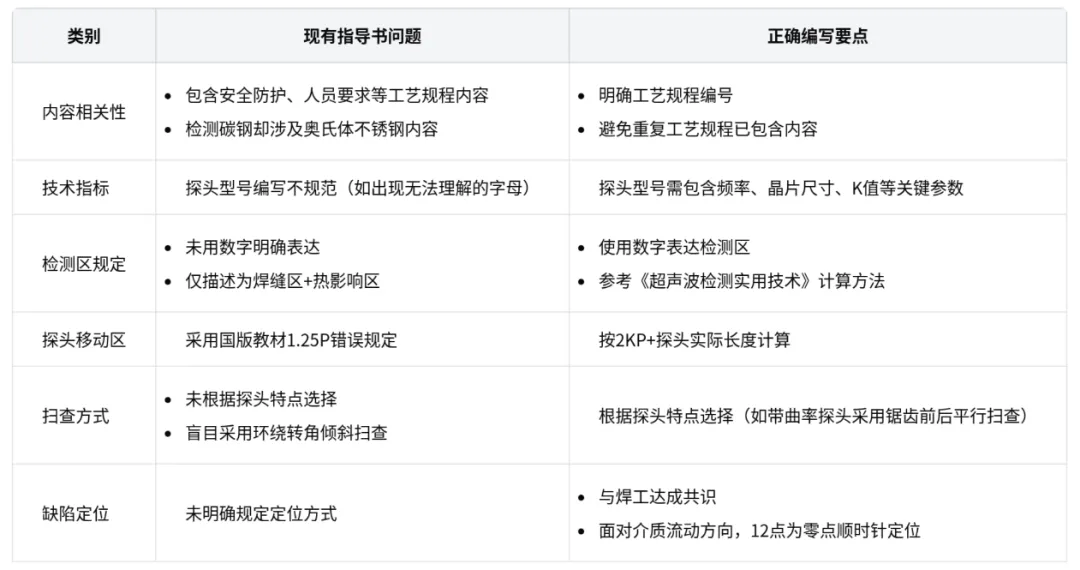

指导书常见问题与正确范例

关键参数与设备选择

检测系统建立

• 指导书需明确依据的 工艺规程编号

• 检测设备需填写 具体编号、型号

• 试块选择需与 检测方法 匹配

• 探头规格型号应规范，包含频率、晶片尺寸、K值

小径管检测特殊要求

• 扫查速度需降低，防止 探头前端磨损

• 仪器应选用场致发光显示器（像素点 640×480 ）

• 扫描基线校准建议采用 单圆弧法

• 仪器选择影响 缺陷定位精度

指导书说明部分要点

• 需规定 缺陷定位规则 （如面对介质流向）

• 说明为何 不采用某些扫查方式

• 说明报告格式遵循 业主指定要求

• 用于向监理或审核方解释 技术选择

指导书编制原则与流程

围绕超声检测指导书编写、检测操作、设备检定、报告审查以及探伤人员技能提升等方面展开讨论，强调指导书应简洁实用，检测操作要规范准确，设备检定可自行开展，报告需严格审查，同时鼓励探伤人员学习多种探伤方法以提升技能。内容如下：

指导书编写问题​

现有指导书问题​

内容不相关：部分指导书存在与检测工件不相关的内容，如检测碳钢却涉及奥氏体不锈钢的内容，且包含安全防护、人员要求等应在工艺规程中体现的内容，导致指导书混乱。​

技术指标表述不清：探头型号编写不规范，如出现无法理解的字母，让设计和购买探头的人难以明确需求。​

检测区和探头移动区规定不明：检测区未用数字明确表达，探头移动区国版教材规定有误，影响探头配置选择。

正确指导书编写要点​

明确工艺规程编号：指导书应依据特定工艺规程编制，体现工艺规程编号，避免重复包含工艺规程已有的内容。​

突出关键信息：包含检测对象信息，如工件名称、编号、规格等；建立检测系统，明确检测设备编号、型号、试块等；确定工艺参数，如检测方法、探头规格等。​

规范扫查方式：根据探头特点选择合适的扫查方式，如探头带曲率时不采用环绕转角倾斜扫查。​

明确缺陷定位规定：与焊工达成共识，规定缺陷定位方式，如面对介质流动方向，以时间 12 点位置为零点，按顺时针方向定位。​

检测操作规范​

检测区规定​

数字表达：检测区应使用数字表达，其大小涉及探头配置选择，计算方法可参考《超声波检测实用技术》相关条款。​

考虑焊缝类型：不同焊缝类型（如 V 型、H 型坡口）的热影响区不同，检测区也不同，不能简单用焊缝区加加热影响区描述。​

探头移动区计算：国版教材中探头移动区规定 1.25P 有误，本操作指导书中按 2KT 加探头实际长度计算。​

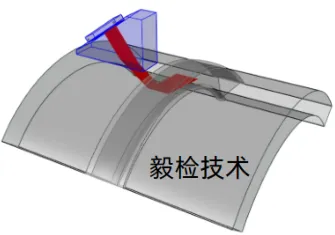

扫查方式和速度​

选择合适扫查方式：根据探头特点选择扫查方式，如探头带曲率时采用锯齿前后平行扫查，避免环绕钻角倾斜扫查影响超声耦合。​

控制扫查速度：小径管超声检测使用高频大配置探头时，为避免影响信噪比，规定扫查速度从 0 - 100，探头远离焊缝移动。​

设备检定与选择​

设备检定​

可自行检定：超声检测设备和器材可自行检定，但需具备超声波探伤仪的检定规程、检定记录和检定方法，避免送检带来的时间和费用成本。​

符合技术性能：设备和器材应具备针对检测对象实施检测的技术性能。​

仪器选择​

考虑像素点：超声仪器手动基线精度与显示器像素点有关，像素点数越多，缺陷定位越准确，小径管探伤建议使用场致发光显示器。​

校准方法差异：不同显示器校准扫描基线方法不同，液晶显示器需两个圆弧反射回波，场致发光显示器用一个圆弧即可，且深度误差接近 2 毫米。​

报告审查与质量​

报告格式：报告格式应根据业主指定，在指导文件中说明，避免因格式与公司质量体系文件不一致而导致评审不通过。​

严格审查：报告应严格审查，避免出现大量错误，如某份报告存在 20 多项错误，反映出探伤人员水平不足。​

探伤人员技能提升​

学习多种探伤方法：探伤人员应学习多种探伤方法，如斜探头的 9 种探伤方法，提高对不同种类工件的检测能力。​

回避标准问题：标准中存在不符合基本理论的问题，探伤人员应在实际操作中回避这些问题，对检测结果负责，避免因标准问题导致漏检。
