超声波探伤中横波外圆双孔法检测系统调整技术
- 双弧单孔法解决了小口径薄壁无缝钢管纵向缺陷的校准与探伤难题
💡 核心结论：
- 外圆双孔法通过等效试块设计，实现了大直径厚壁工件的便携高效检测
- 该技术体系显著提升了复杂工件超声波探伤的可行性与现场作业效率
双弧单孔法检测系统调整
专用对比试块设计
试块制作与校准流程
扫描基线与灵敏度确定
外圆双孔法检测系统调整
适用场景与试块设计
系统调整与验证
技术应用与价值
应用场景 | 解决的问题 | 核心价值 |
无缝钢管端头检测 | 自动化设备盲区补检 | 实现手工校准与探伤 |
筒形锻件内壁检测 | 大工件试块制作困难 | 等效试块便携高效 |
铁路机车轮箍探伤 | 检测区域受限效率低 | 无需动车，效率提升百倍 |
围绕横波外圆双孔法扫描基线校准及检测系统调整展开，介绍了双弧单孔法和外圆双孔法的设计思路、制作过程、校准方法及实际应用案例，内容如下：
- 双弧单孔法专用对比试块
- 设计思路
- 曲率半径匹配：试块测试面曲率半径与被检钢管外圆曲率半径相同，如 φ 54×12 钢管对应 R27，借鉴圆弧法校准试块思路，另一个圆弧曲率半径可设为 R25。
- 横中孔设置：在 R1 圆弧上，以 14 毫米弧长为基准，沿 R1 半径量出 12 毫米为圆心钻 φ 2 通孔，避免主声束与扩散声束反射回波影响测试孔分辨率。
- 制作过程
- 钢板准备：选用声学性能与被检钢管相似的钢板，建立 x - y 坐标系。
- 圆弧绘制：以被检钢管半径 R1 在钢板上画圆弧，与 y 坐标相交 O2 点，再以 O2 为圆心，R2 为半径画圆弧，两圆弧相交。
- 槽部线与钻孔：自 O2 向 y 负半轴做 3 毫米长、1 毫米深、0.5 毫米宽的槽部线，以两圆弧交点为基准，在 R1 圆弧上量出 14 毫米，沿 R1 半径量 12 毫米为圆心钻 φ 2 通孔。
- 校准与测试
- 扫描基线校准：选择仪器双弧单工法校准功能，设置参数，探头在专用对比试块无孔处发射超声波，找到 R25 圆弧回波最高幅度，根据声程调整扫描基线，完成射线机线和探头前沿校准。
- 探头配置测试：扫查专用对比试块上 Y2 横孔，反射回波幅度达 80%，根据超声波走过的距离和孔的参数，利用三角形计算公式计算折射角，完成探头配置测试。
- 确定检测灵敏度
- 基准灵敏度确定：利用试块上 12 毫米深的 Ф 10 横孔或模拟裂纹确定基准灵敏度，将缺陷反射回波最高幅度调至 80%，再补偿 4 dB。
- 曲线法应用：若采用曲线法确定基准灵敏度或检测外壁重要缺陷，可在对比试块外壁做相同规格尺寸的线切割缺陷，利用一、二、三次声程扫查内外壁线切割缺陷制作距离 - 波幅曲线。
- 外圆双孔法检测系统调整
- 适用工件与原理

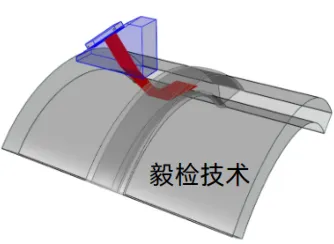

- 适用范围：适用于直径大于 100 毫米的无缝钢管、直缝钢管、轴类及筒形锻件横波外圆周向检测。
- 等效试块原理：依据等效试块原理，考虑试块制作与携带方便，引入横波外圆双探头表面极限角探测配置与检验测试新概念。
- 专用对比试块设计与制作
- 材料选择：使用与被检工件力学性能相同的材料制作试块。
- 测试孔设置：试块上设置两个不同深度的测试孔，避免试块几何形状反射影响，测试孔距离试块端点有一定弧长，方便区分反射回波。
- 内壁缺陷制作：在试块内壁制作 0.2 毫米宽、0.2 毫米深、30 毫米长的缺陷，用于校准仪器扫描基线、测试探头配置和前沿，确定检测灵敏度。
- 注意事项：试块侧面清晰标出代表工件半径的线段，测试孔在半径线上加工；测试孔径尽量小；若检测外壁缺陷，可加长试块长度并设置外壁缺陷。
- 扫描基线校准与测试
- 参数设置：将超声检测仪设置为横波外园双纵法功能，按仪器提示设置参数表。
- 弧长测量与校准：扫查 30 毫米深和 48 毫米深的测试孔，分别测量弧长 L1 和 L2 并输入仪器，仪器自动完成扫描基线校准，同时计算探头直测配置和前沿长。
- 确定检测范围与灵敏度
- 检测范围调整：仪器自动计算一次标记点和二次标记点位置，用闸门套住一次标记点左右一定范围，扫描基线最大检测范围可调整至包括二次标记。
- 基准灵敏度确定：将等效试块内壁裂纹反射回波最高幅度调至 80%，再补偿 4 dB，确定基准灵敏度；若采用曲线法，可利用至少三个不同深度的测试孔制作距离 - 波幅曲线。
- 外圆双孔法的实际应用
- 传统探伤难题：铁路内燃机车头轮箍探伤，因刹车瓦和探头入射点长度限制，传统方法只能检测一区和二区部分区域，探伤效率低，需动车多次。
- 新方法优势：外圆双孔校准仪具备相关功能，探伤人员在一区、二区逆时针、顺时针各扫查一遍，提高检测效率 100 多倍，探伤速度明显提高，缺陷检出率增大。
- 探伤特点：探伤时不需要动车，采用横波探伤方法，对不同区域不同方向进行探伤，能检测一定厚度范围内的缺陷。
