一、国际市场与行业发展：全球格局与中国机遇

1. 全球真空炉腔体市场现状

真空炉腔体作为真空热处理设备的核心承压与热工载体，是航空航天、半导体、新能源、高端模具等产业的关键基础部件。

• 市场规模：
  2025 年全球真空炉设备市场规模约25.77 亿美元，年复合增速（CAGR）约3.1%；中国市场增速高于全球平均，CAGR 达8%~12%，2030 年规模有望突破120 亿元。
• 区域分布：
  亚太地区（41%~43.2%） 为最大市场（中国为核心引擎），北美（26%）、欧洲（23%）紧随其后。
• 增长驱动：
  第三代半导体（SiC/GaN）高温退火、航空航天高温合金热处理、新能源材料烧结、高端模具真空淬火热处理需求爆发，推动超高温、大型化、洁净级真空炉腔体需求高速增长。

2. 国内外真空炉设备及腔体知名企业

（1）国际高端品牌（腔体技术标杆）

• 德国：

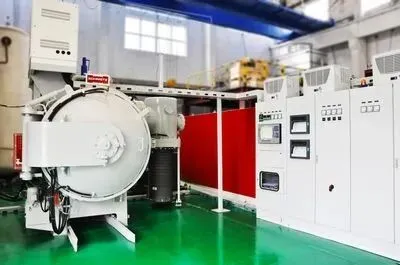

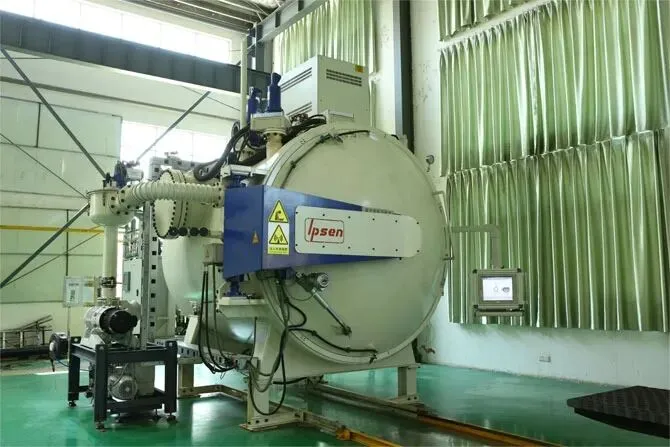

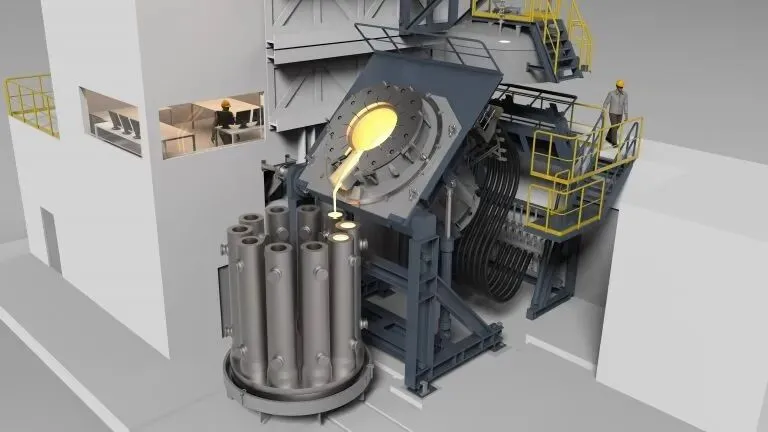

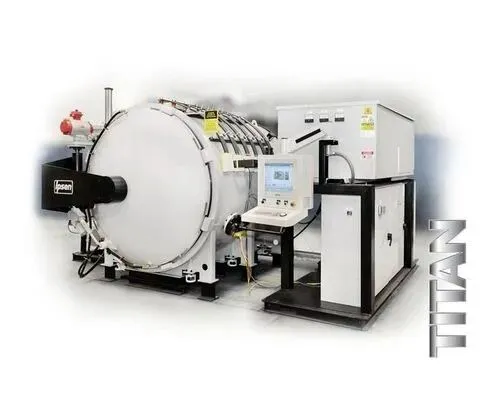

  ALD（超高温 / 高纯真空炉领先）、Ipsen（精准控温 / 低压渗碳）、IVA Schmetz（高压气淬）、Thermconcept（定制化高温炉）
•



• 美国：
  Solar Manufacturing、Centorr（最高 3500℃超高温）、VAC AERO（真空钎焊）
• 欧洲其他：

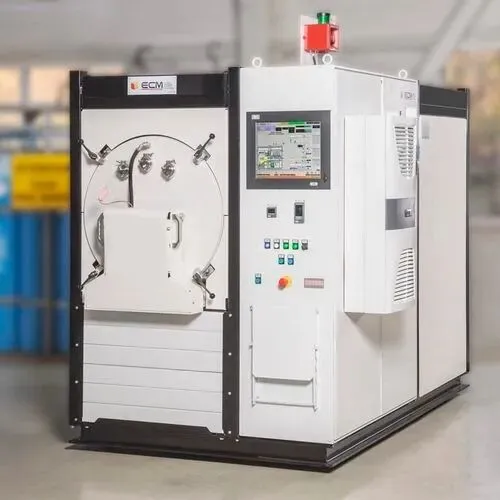

  波兰 Seco/Warwick（高效节能）、法国 ECM（高温多工艺）、意大利 TAV

• 日本：
  IHI（Hayes）、岛津、中外炉（精密热处理）

（2）国内核心企业（国产替代主力）

• 真空炉设备厂：
  北京机电研究所、华海中谊、株洲火炬、沈阳真空所、苏州楚翰
• 真空腔体专业制造商：
  杭州大和热磁（Ferrotec）、沈阳科仪、广东振华、中科科仪、莱库真空

3. 行业 3-5 年发展趋势

1. 温度极限化：
   常规 1200℃ → 1600℃超高温，适配 SiC、高温合金、硬质合金极致工艺。
3. 腔体大型化:
   单炉处理量提升，最大腔体尺寸突破6.5 米，满足大尺寸工件需求。
5. 洁净度升级:
   半导体级 Class 1000 洁净装配、低析气、防污染成为标配。
7. 智能绿色化:
   AI 控温、数字孪生仿真、余热回收，能耗降低19%~22%。
9. 国产替代加速:
   高端腔体国产化率从60%→75%+，本土企业技术全面追赶国际品牌。

二、真空炉腔体核心工况与设计要求

真空炉腔体服务于真空退火、钎焊、烧结、回火、气淬等工艺，核心工况为：800~1200℃（超高温 1600℃）+ 高真空 + 腐蚀 / 气氛环境，设计需攻克五大核心难点：

1. 耐高温与抗变形（核心底线）

• 材料:
  310S/309S 耐热不锈钢、GH 系列高温合金、厚板强化结构。
• 设计:
  特种焊接、整体去应力热处理，1000℃长期工作不变形、不失圆。

2. 高效隔热与温度均匀（良率关键）

• 结构:
  多层金属隔热屏、陶瓷纤维复合绝热、气冷夹层。
• 指标:
  高端炉温均匀性 **＜±5℃**，降低能耗、保障工件一致性。

3. 耐氧化 / 抗渗碳 / 防污染（品质保障）

• 适配航空、半导体、硬质合金工艺，杜绝工件渗碳、脱碳、氧化污染。
• 材料高纯、表面无碳处理、内壁光滑低析气。

4. 高温强密封（生命线）

• 解决热胀冷缩导致的密封失效，适配 **-20℃~1600℃** 反复热冲击。
• 采用高温专用密封结构 + 热膨胀补偿设计。

5. 结构刚性与快速冷却（效率核心）

• 大尺寸高刚性，焊接应力 **≤0.01mm/m**。
• 快冷结构匹配产线节拍，兼顾生产效率与工艺质量。

三、三大核心问题深度解析（学习重点）

1. 真空炉腔体 vs 镀膜腔体：核心设计差异与共通点

共通点（底层技术一致）

• 真空本质相同：
  均需高 / 超高真空，泄漏率、密封性、放气率为共同生命线，100% 氦检。
• 结构要求一致：
  精密焊接、高刚性、低变形，保障长期稳定性。
• 均匀性同等重要：
  温度场 / 流场均匀性直接决定产品良率。
• 洁净控制共通：
  防颗粒、防油污、防金属离子污染工件。

核心差异（设计逻辑完全不同）

• 工作温度：
  镀膜腔体：常温～300℃，控温防辐射为主；真空炉腔体：800~1600℃，核心是耐高温、抗蠕变、热补偿。
• 核心矛盾：
  镀膜腔体：真空度 + 流场均匀 + 膜厚一致（分子级稳定）；真空炉腔体：高温强度 + 隔热 + 热变形 + 密封可靠（高温下零失效）。
• 材料体系：
  镀膜腔体：316L 不锈钢、6061/5083 铝合金（低磁、易抛光）；真空炉腔体：310S/309S、GH 高温合金（高温强度、抗蠕变、耐氧化）。
• 密封设计：
  镀膜腔体：常温 / 中温密封（氟胶 / 金属密封）；真空炉腔体：高温专用密封 + 膨胀补偿，普通密封几分钟即失效。
• 结构目标：
  镀膜腔体：流场对称、等离子体稳定、无死角；真空炉腔体：保温均温、抗蠕变、快速冷却、耐冲刷。

2. 超高温（1600℃）真空炉腔体：四大世界级技术难点

（1）材料高温蠕变与永久变形

1600℃接近普通不锈钢软化点，腔体易塌陷、焊缝开裂、整体失圆，直接导致真空泄漏、寿命骤减。

（2）热胀冷缩导致密封频繁失效

温差超 1500℃带来剧烈膨胀收缩，常规密封疲劳开裂、泄漏失控，是超高温炉最普遍、最难根治痛点。

（3）隔热与散热极致平衡

内部 1600℃、外部需＜60℃（安全 + 保护泵）；隔热不足→能耗爆炸、外部过热；隔热过度→升温慢、均温差，需 CFD 仿真精准设计。

（4）高温污染与碳析出控制

1600℃下材料易释放金属蒸气、析出碳 / 氧化物，直接污染半导体、航发工件导致报废，必须高纯合金 + 无碳设计 + 特殊表面处理。

3. 国内真空腔体厂家：如何全面超越国际品牌？

（1）攻克高温材料与焊接核心壁垒

• 建立310S/309S/GH 高温合金全材料应用体系。
• 突破特种焊接、去应力热处理、抗蠕变结构设计，高温零变形、零泄漏。

（2）自主高温密封与热补偿技术

• 研发专利化高温密封结构 + 膨胀自适应补偿，解决热冲击泄漏难题，寿命提升 2~3 倍。

（3）全链条制造自主可控

• 材料、加工、焊接、表面处理、洁净装配100% 国产化。
• 大型龙门加工（最大 6.5m）、Class 1000 洁净室装配，交期缩短 40%~50%、成本降低 30%。

（4）仿真驱动设计，超越经验模式

• 采用CFD 热场、应力变形、热疲劳寿命全流程仿真。
• 一次设计成功率更高，长期稳定性优于传统经验设计的国际产品。

（5）深度贴合本土工艺需求

• 针对SiC 退火、航空钎焊、硬质合金烧结等国内核心场景定制优化。
• 比国外品牌更懂中国工艺，工艺 — 腔体 — 设备一体化匹配。

（6）服务与响应速度形成碾压

• 现场调试、售后维修、快速改型24 小时响应。
• 构建 “高品质 + 快交付 + 强服务 + 低成本” 综合竞争力，全面替代进口。

四、Day19 学习总结

真空炉腔体是高温真空双重极端工况下的核心装备，与镀膜腔体同源但设计难度呈指数级提升。

当前全球市场由欧美日主导，但中国凭借产业需求爆发、技术突破、全链制造、服务优势，正迎来高端真空炉腔体国产替代黄金期。

未来 3-5 年，谁能在高温材料、焊接、热设计、密封、仿真五大核心技术上构建壁垒，谁就能主导国内高端市场，并逐步走向国际，成为全球真空炉腔体产业的核心力量。
