徐海洋超声波检测技术学习笔记（二)

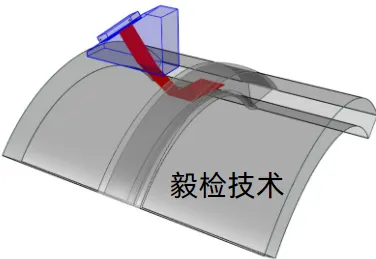

我们下面讲超声波的分类;按照质点这个运动或者传播方向的这个分类。我们先讲纵波，纵波是用字母L来代表，就是质点的振动方向，因为质点的振动方向是沿着水平方向振动。左右震动的。而且质点的振动方向也是和它这个波的传播方向，和它的振动方向是相同的，都是水平，震动都是一个水平方向这个震动，像这种振动方式所产生的波，我们就把它叫做纵波，这个震动方式大家也不要拿出用精力去记，它就是子母震动方向和波的传播方向一致的波，我们就把它叫做纵波。下面是大家必须得牢记的，第一就是纵波可在液体、固体、气体中传播，这是非常关键，纵波可以在固体液体气体中，这句话大家一定要记住，振动方向是上下方向。这震动波的传播方向是左右方向。就这样以这样一种形式，震动波就叫横波，用s来代表横波的特点是什么？只能在固体中传播，大家记住，横波只能在固体中传播。纵波可以在固体、液体、气体中。需要大家记住的第三种波形叫表面波，表面波的特点就是说表面波只能它在这个被检物体里边，它的质点是按照椭圆形进行振动，椭圆形的振动，关于表面波怎么振动的这个我们也不需要去死记。你们只记住一个结论，表面波是横波的一种特例，所以说表面波也只能在固体介质中传播，不能在液体和气体中传播。爬波，爬波是一种沿着工件表面。传播的。纵波不行。嗯，怎么不行？表面波与爬波的这个比较，表面波和爬波都是来检测被检零件表面或者近表面这个缺陷。表面波与爬波它们俩之间有什么不同？是因为爬波是纵波的一种特例，表面波是横波的一种特例。就是横波，与表面波相比，爬波的速度快。能量大波长探测的深度比表面波要深，超声波检测的深度要比表面波深。对零件表面这个光洁度要求的要比表面波要松，它对于表面粗糙度这个不是那么特别敏感。超声波对检测奥氏体粗晶材料表面和近表面缺陷特别有效。关于爬坡和表面波。需要大家记住，就是表面波与爬波只能发现距离工件表面两倍波长深度范围内缺陷，这是非常重要的。我们使用探头中的压电晶片，这个几何形状是个长方形，那么长方形的这个波阵面它是怎么向远处传输的？就是左右振动，就是一个面波动，就是这个碰撞一个面，就是由于就像我们的极这个波阵面，把这个波阵面向右侧传输，那么第一个产生震动的这个面。我们把它叫做波前，这个开始振动的这个波阵面，我们把它叫做波源，波源开始碰撞它这个右侧相邻的这个波阵面，一个碰一个这个波源，这个因为它是个几何形状，是个长方形，它的四个这个。四个角向远处传出的这条线，我们就叫最前面的这个波的面叫波前，这个大家简单了解一下就行，这个概念对我们帮助非常，后续帮助非常影响，这个简单的记住，波前是最前面的，这个波阵面是波阵面的一个特例，任意时刻波前只有一个波，阵面却有很多个，这个每一个波阵面都是互相平行，这个大家简单了解一下。那第二种这个波刚刚我们研究的这是一种平面波，一个声源是平面，假设声源是柱面，那么。它向外，这个只是以负面波的形式向外反射，球面如果声源这个像这个足球、篮球行动，那么它所震动产生的这个波动面就是表面行动。像我们在这个被检工件中发现的气孔缺陷，气孔要往回反射。这个就是超声波发射到像气孔形状的缺陷，这个气孔这个表面要反射回这一个这个波，这个反射波的波阵面就是像我们所说的足球的这个表面，这就是球面下面我们按照这个振动的持续时间来对波进行分类。这种连续波大家都知道，我们超声经常接触到什么被检工件测厚，比如钢板测厚，我们使用的测厚仪激励测厚探头发射的超声波就是这种连续波，这个连续波大家简单了解一下。属于右侧这个波。这种，这个波形叫脉冲波，大家一定要注意，我们超声波探伤，超声波探伤被检工件的底面，比如说我们检焊缝里边有裂纹、气孔夹渣、未融合、未焊透。5种常见缺陷，这5种常见缺陷，超声波发射到这5种，这个遇到这5种常见这个缺陷。要返回来一个波，我们就是要接收这个反射回来的这个波，这个我们接收到的工件底面回波缺陷反射回波长什么样？大家记住我们超声探伤过程中工件底面或者我们发现的某一种性质的缺陷返回。反过来的波就是脉冲波。
