矿图CAD系统学习笔记|从零基础到能画规范矿图,新手也能轻松上手
作为矿业人，CAD绘图绝对是必备硬技能——无论是地质地形、采矿工程图，还是储量估算、巷道布置图，都离不开它的精准呈现。1.关闭打开注意事项
- close关闭当前文件clo，quit是退出程序。
2. 选项

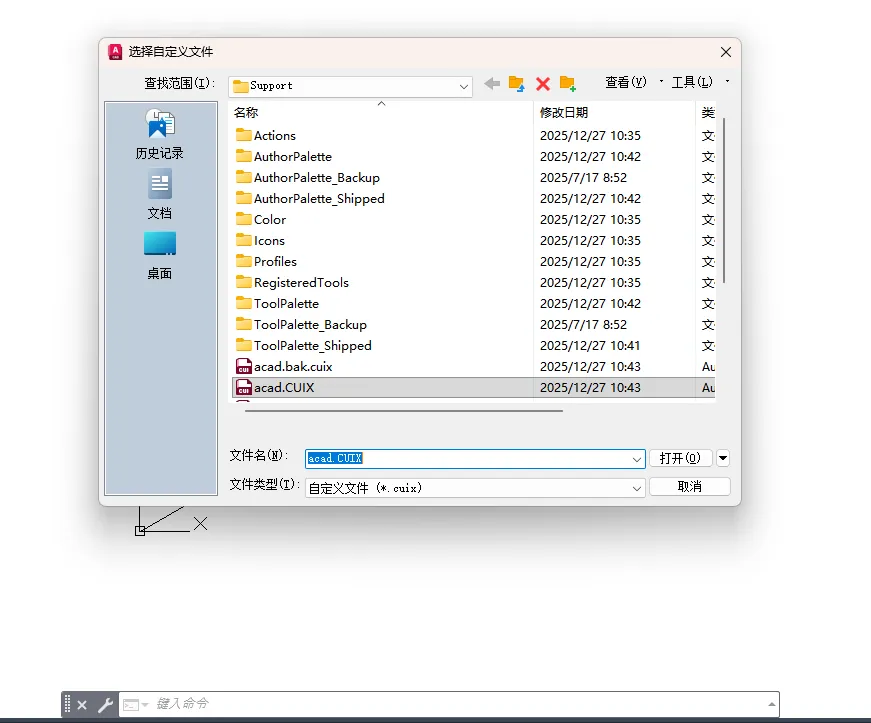

4.透明命令
5.打开关闭文本框
6.高频命令

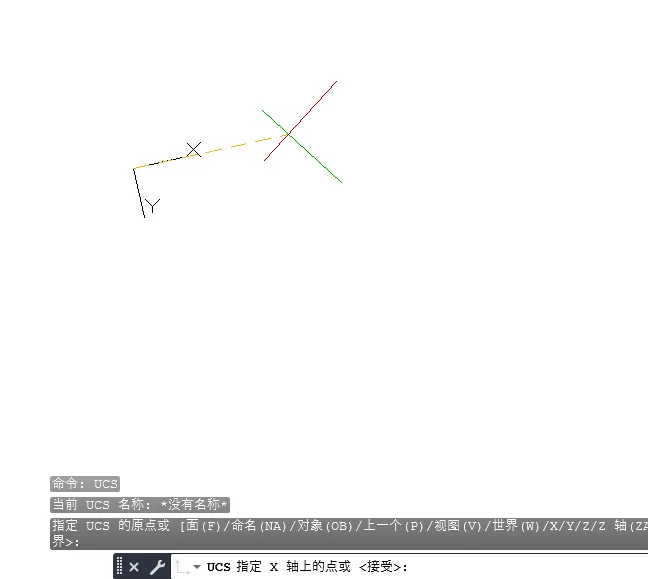

1.世界坐标系wcs
4.对象编组
5.构造线
6.多重复制
7.镜像
8.重叠的对象选择
1.测量初始设置:公制为十进制，英制为十二进制，一英寸=24.5mm
2. 栅格(F7)，正交(F8)，捕捉功能(F9)，极轴(F10)4.绘图命令
5.分层
1.旋转ro
4.倒角chamfer
5.圆角fillet
6.拉伸stretch
7.椭圆/椭圆弧el
8.文字样式
9.单行文字dtext/text
输入的时候注意右键有很多符号可以用。
如 “∈₂”（寒武系中统），输入「∈2」，选中 “2”，输入命令「STACK」，选择「下标」，快速生成下标格式。
特殊符号
1.在图案的边界处选取图案。尽量用交叉窗口选取图案。选择多个对象，然后在对象特性中将多余的对象滤掉。
2. 打开对象特性管理器进行属性的修改。将鼠标的十字框放在图案上双击在打开的“边界图案填充”对话框中进行修改。
3.ToolPalettes可以调出自定义图案填充。
4.图片失真，重生成即可。
5.注释-表格，或者用table命令。
3.属性块Attdef
4.外部参照AERA
点击[插入】【外部参照】
在【选择参照文件】对话框中，选择要附着的文件，然后选择【打开]。在[外部参照】对话框的【参照类型】下，选择[附加型】。指定插入点、缩放比例和旋转角度，选择【在屏幕上指定】以使用定点设备。
地形地质图作为底图，绘制勘探线剖面图时，直接引用底图，无需重复绘制。
绑定参照：出图前，输入「XBIND」，将外部参照绑定到总图，避免拷贝文件时丢失参照。
1.图形显示控制
| | | |
|---|
| | | 「Z+E」：全屏显示；「Z+A」：显示所有对象；「Z+W」：框选放大指定区域 |
| | | |
| | | 输入「DSVIEWER」，弹出小窗口，框选区域快速跳转 |
| | | 新建 “2 个视口”，分别显示平面与剖面，便于对照绘图 |
2. 绘图次序DRAWORDER
4.【实用工具】【快速计算器】
5.矿图核心数据查询命令
| | | |
|---|
| | | 输入「DI」→ 捕捉两点 → 查看命令行显示的距离（单位：m） |
| | | 输入「AA」→ 选择「O（对象）」→ 选中矿体多段线 → 直接读取面积 |
| | | |
| | | 输入「LI」→ 选中对象 → 弹出文本窗口，查看坐标、长度、面积等核心数据 |
| | | 输入「ID」→ 捕捉目标点 → 命令行显示 X/Y/Z 坐标，直接复制用于报告 |
1..关联尺寸标注(Dimaso=0)
2.非关联尺寸标注(Dimaso=1)
| | |
|---|
| 尺寸线颜色：黑色；线宽：0.15mm；基线间距：5mm | |
| | |
| 文字样式：矿图 - 正文（仿宋 3.5mm）；文字颜色：黑色；文字位置：上方，居中 | |
| 调整选项：文字或箭头，取最佳效果；标注特征比例：1000 | |
| | |
线性标注（DIMLINEAR）（快捷键 DLI）；标注时开启「对象捕捉」，精准捕捉端点，避免手动拖动导致误差。
对齐标注（DIMALIGNED）（快捷键 DAL）；自动与标注对象平行，无需旋转标注，适配不规则地质体。
半径 / 直径标注（DIMRADIUS/DIMDIAMETER）（DRA）/（DDI）
- 基线标注与连续标注（DIMBASELINE/DIMCONTINUE）（DBA）/（DCO）先做一个基准标注，再使用这两个命令，批量完成标注，提升效率。
- 钻孔标注：孔号（如 ZK1）+ 孔口标高（+250m）+ 孔深（150m）+ 终孔层位（∈₂），用引线标注（QLEADER）连接钻孔符号；断层标注：断层编号（F1）+ 产状（330°∠60°）+ 落差（50m），用红色文字标注在断层线旁，箭头指向断层倾向；矿体标注：矿体编号（Ⅰ 号金矿体）+ 平均厚度（3.5m）+ 品位（Au 5.2g/t），用黄色文字标注在矿体填充区域内；标高标注：地形标高、钻孔孔口标高、矿体顶板标高，用「DIMLINEAR」标注，前缀加 “+”，精准反映空间高度。
- 标注避坑要点标注重叠处理DIMSPACE，调整重叠标注的间距，或用DIMBREAK，在标注与线条交叉处打断尺寸线，确保清晰；标注图层：所有标注必须放在 “标注 - 尺寸”“标注 - 文字” 图层，禁止放在地质要素图层
4.使用夹点编辑标注尺寸
5.修改一对象 命令:ai_propchk 组合键:Ctrl+1
1.样板文件
3.光栅图像插入（IMAGEATTACH）（快捷键 IAT）
4.光栅图像校准（核心步骤，避免描图错位）
5.光栅图像描图技巧图层分层
新建 “辅助 - 底图” 图层，将光栅图像放在该图层，绘制时关闭该图层的打印功能（右键图层→选择「打印」，取消勾选），避免底图随矿图打印；描图顺序：先描核心地质要素（钻孔、矿体、断层），再描地层界线、地形等高线，最后标注文字与尺寸；精准描图：开启对象捕捉，以图像中的钻孔中心、断层交点为捕捉点，用多段线、样条曲线描图，确保数字化矿图与原图一致；图像调整：输入命令「IMAGEADJUST」，调整图像的亮度、对比度、透明度，使图像清晰，便于描图。
6.光栅图像管理图像路径
1.模型空间含义
2.布局空间设置
3.有以下情形时，对象不可打印
关闭或冻结的图层内的对象。
打印设置为OFF的图层内的对象。
彩色打印时，色号为255的对象。
定义点(DEFPOINT)图层内的对象。
4.页面设置Pagesetup
相同的页面设置只设置一次，以后引用即可。
前后两次需要的设置相同，则应用上一次即可。
5.打印与导出
新手优先选AutoCAD 2018-2022版本，稳定性强、教程资源多。
绘图之道，惟在于勤；
成图之妙，惟在于思；
用图之准，惟在于严。
