做硬件的兄弟们，问个扎心的问题：
画板子最烦的是什么？
不是布线拉到眼花，也不是EMC整改搞不定。最搞心态的，往往是项目刚开始的那一步——建封装库（Footprint）。
特别是一些奇形怪状的连接器、几百个引脚的BGA，或者那个Datasheet画得像天书一样的电源芯片。为了建个库，对着PDF数格子，眼睛都要瞎了。
最怕的是什么？是你辛辛苦苦画完，打板回来一焊——“完了，引脚间距画错了”或者“焊盘太小吃不住锡”。几百块的板子直接废掉，还得挨老板一顿批。
今天不讲大道理，直接把我的私藏“救命稻草”分享给还在手搓封装的你——SnapEDA。
简单说，它就是一个电子元器件的搜索引擎，但它不卖货，它是专门送封装的。原理图符号（Symbol）、PCB封装（Footprint）、甚至3D模型，统统都有，关键是免费。
下面手把手教你怎么用。
第一步：注册账号

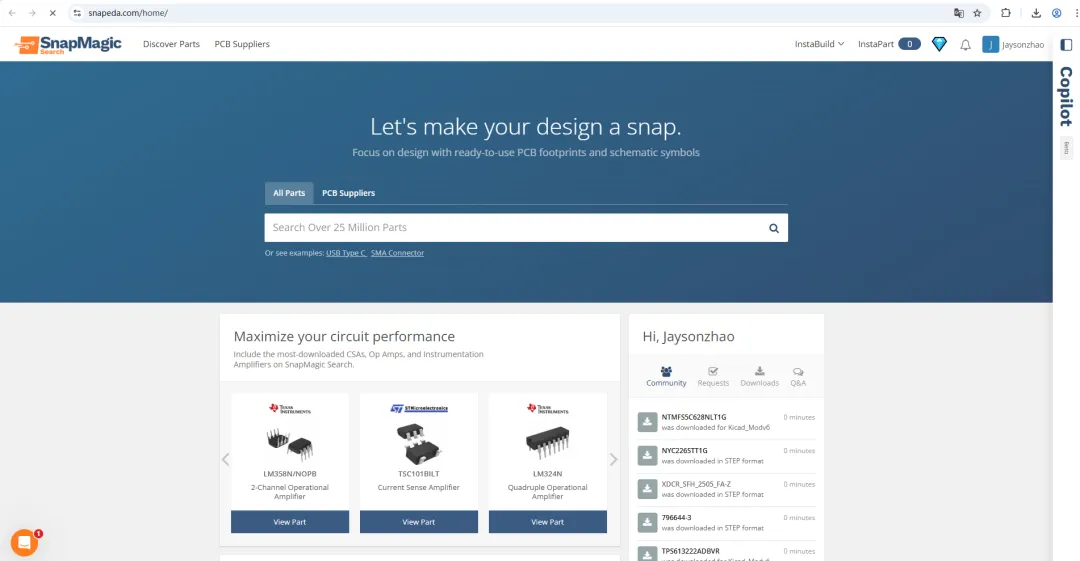

首先打开官网：www.snapeda.com
虽然是全英文界面，但别慌，咱们搞技术的这点单词量还是有的。
一定要先注册（Sign Up）一个账号。虽然不注册也能搜，但下载的时候会卡你。建议用企业邮箱或者常用的Gmail/Outlook，国内有些邮箱可能会收不到验证码，大家自己试一下。 特别注意：SnapEDA是外国网站，如果没有魔法，网站页面会异常缓慢，如有梯子则很顺利。
第二步：精准搜索
登录后，在首页大大的搜索框里，输入你要找的芯片型号。
比如我要找一个ST的MCU芯片 STM32H723VGH6。

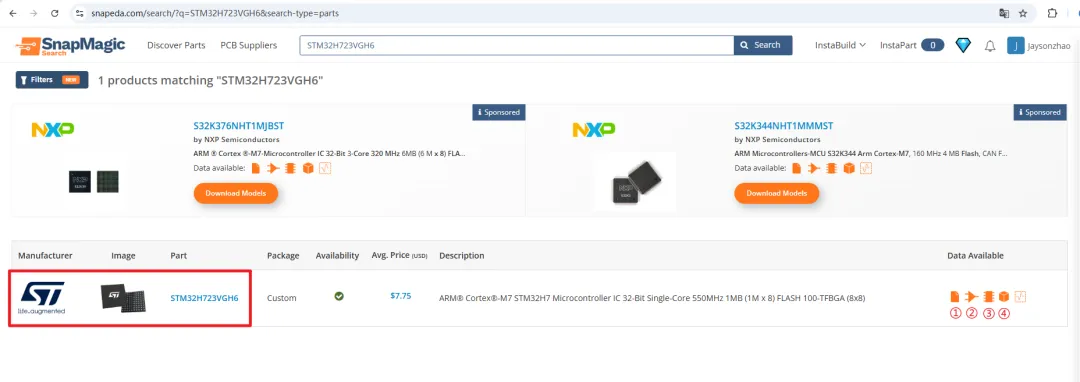

点击搜索后，列表里会出来一堆结果。这时候要注意看右边的图标：
DataSheet（数据手册）
Symbol（原理图封装符号）
Footprint（PCB封装）
3D Model（3D模型）
只有这些图标是橙色高亮的，才代表有现成的资源可下。如果是灰色的，那就只能干瞪眼了。
点进去之后，千万别急着点 Download！这是新手最容易踩的坑。
虽然SnapEDA的数据质量很高，很多都是官方认证的，但作为硬件工程师，信任但要验证，严谨是我们的职业操守。
在页面中间，你可以直接预览封装：
看引脚排序对不对。
看丝印方向有没有反。
如果是3D模型，转一转看看是不是你想要的封装形式（比如是SOP-8还是QFN）。
第四步：一键下载，通吃所有软件

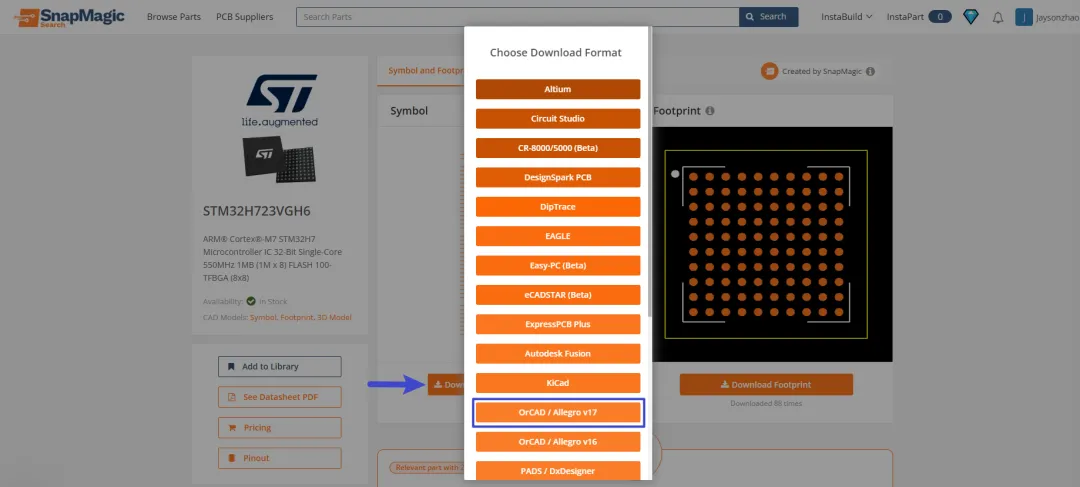

确认无误后，点击右下角的 Download Symbol and Footprint。
这时候神迹发生了——它支持几乎市面上所有的EDA软件！
Altium Designer (AD)
KiCad
Cadence Allegro / OrCAD
Eagle
PADS

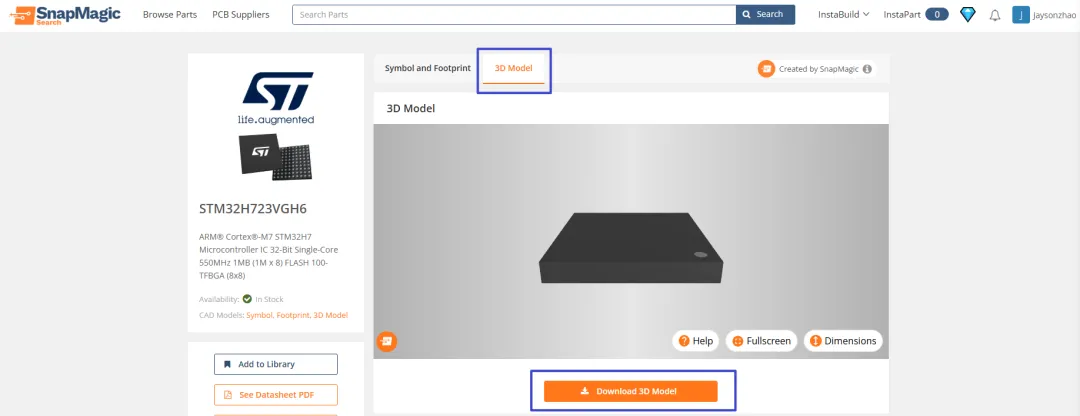

选你自己用的软件格式。比如我用Cadence Allegro 17.2版本，就选OrCAD/ Allegro V17。它会生成一个压缩包文件，下载到本地。另外，元器件的模型3D文件也可以进行下载。
第五步：导入使用

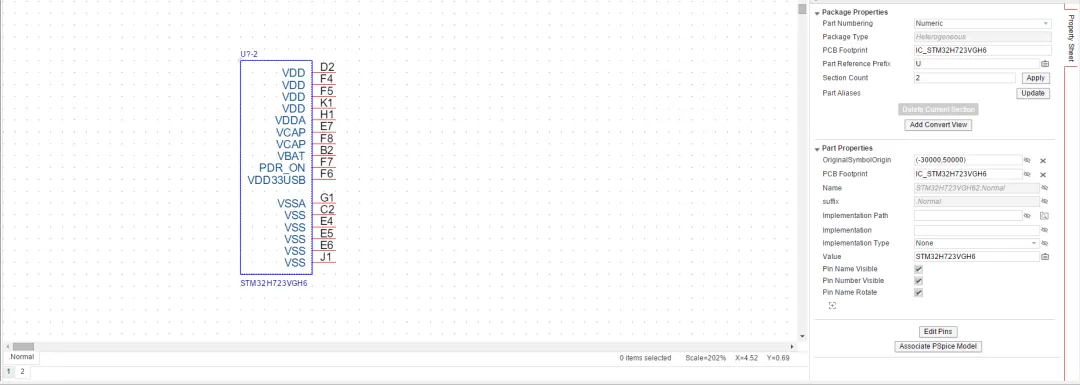

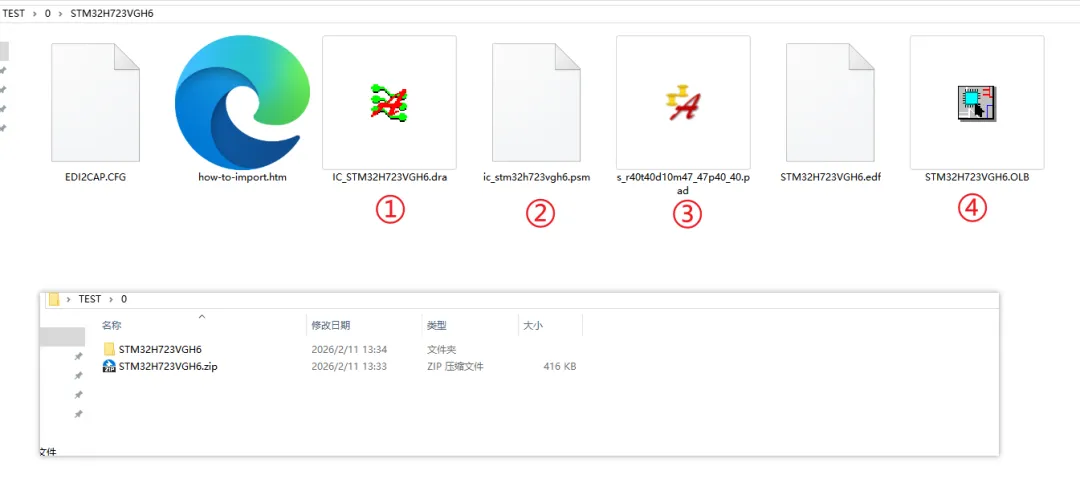

以Cadence Allegro为例，下载下来的通常是压缩包文件，里面包括原理图封装文件和PCB封装文件，直接在Cadence Allegro里打开，这个元器件就乖乖躺在你的库文件里了。
连原理图的Pin脚定义、PCB的焊盘尺寸、甚至3D STEP文件都给你配齐了。以前要画半小时的活，现在3分钟搞定。
⚠️ 最后叮嘱（必看）
虽然SnapEDA很爽，但为了不“炸机”，我有两条血泪建议：
尺寸必须复核！下载导入后，务必打开Datasheet，用软件里的测量工具，量一下关键的焊盘间距和孔径。不要盲目迷信下载库，尤其是那些冷门生僻的器件。
丝印层检查有些国外做的库，丝印层可能画得比较乱，或者没有标明1脚位置。上机前最好自己优化一下丝印，方便后期焊接调试。
写在最后
画板子是门手艺活，但建库这种重复造轮子的事，能交给工具就交给工具。
把省下来的时间，多去研究一下电源纹波、信号完整性，或者...早点下班不香吗？
