介绍Druid

Druid是数据库连接池，能够提供强大的监控和扩展功能。

SQL Parser是Druids的一个重要组成部分，Druid内置使用SQL Parser来实现防御SQL注入（WallFilter）、合并统计没有参数化的SQL(StatFilter的mergeSql)、SQL格式化、分库分表。

Druid SQL Parser分三个模块：Parser，AST，Visitor。

• • parser是将输入文本转换为ast（抽象语法树），parser有包括两个部分，Parser和Lexer，其中Lexer实现词法分析，Parser实现语法分析。
• • AST是Abstract Syntax Tree的缩写，也就是抽象语法树。
• • Visitor是遍历AST的手段，是处理AST最方便的模式。

生成语法树过程：

生成语法树一般过程：字符流->词法解析器->token流->语法解析器->语法树。对于字符流经过词法解析器后变成token流，如 SELECT A.ID,B.ID FROM A 将变成如下的token流。

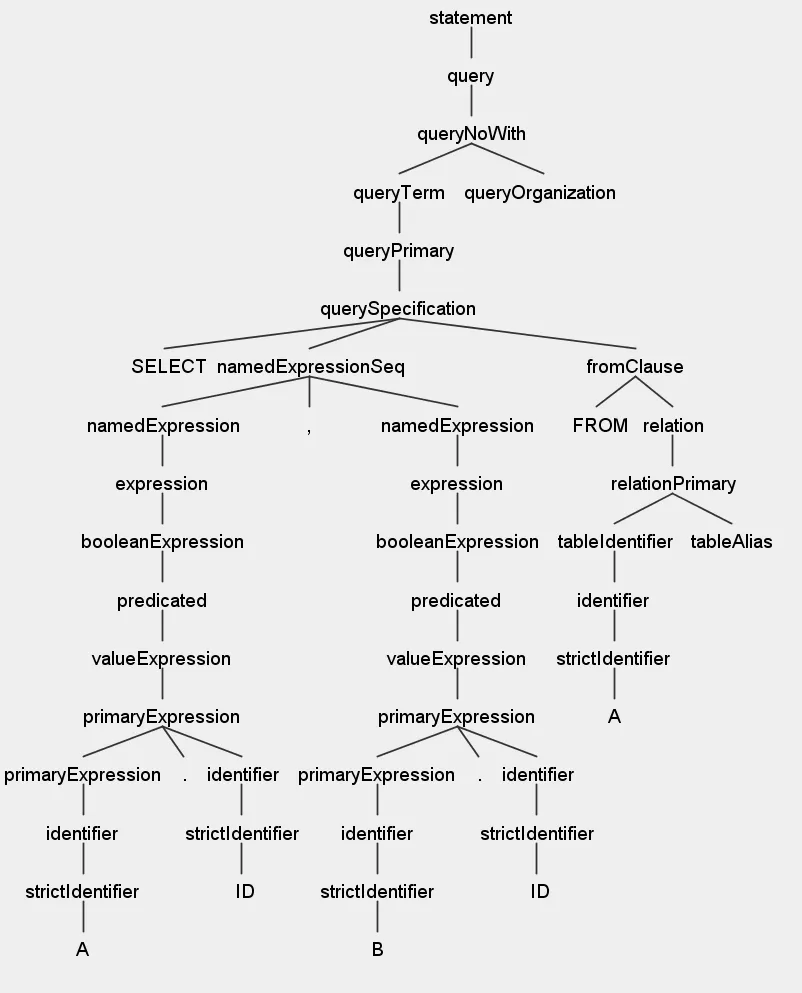

接下来语法解析器根据上面的token流生成一棵语法树：

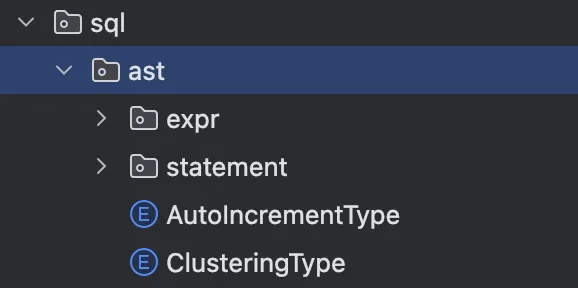

代码目录介绍

• • com.alibaba.druid.sql.ast.* 为通用 ast
• • com.alibaba.druid.sql.dialect.* 为方言 ast，如oracle，mysql

• • *.expr为表达式

*.clause为子句

*.stmt为分析后的结果

*.parser为解析类，*StatementParser为主分析类

.visitor 为AST visitor类，注意其中OutputVisitor为输出，stmt.toString实际调用此类，注意分析后输出调用toString的输出不一定是原始sql

Lexer语义

说明：增加新的类型可以寻找类似语法来实现，一般会牵涉到StatementParser及OutputVisitor修改

模块一：Parser

parser是将输入文本转换为ast（抽象语法树），parser有包括两个部分，Parser和Lexer，其中Lexer实现词法分析，Parser实现语法分析。

模块二：Druid_SQL_AST

wiki学习：https://github.com/alibaba/druid/wiki/Druid_SQL_AST#2-%E5%9C%A8druid-sql-parser%E4%B8%AD%E6%9C%89%E5%93%AA%E4%BA%9Bast%E8%8A%82%E7%82%B9%E7%B1%BB%E5%9E%8B

在Druid SQL Parser中有哪些AST节点类型?

AST节点类型主要包括SQLObject、SQLExpr、SQLStatement三种抽象类型。

package com.alibaba.druid.sql.ast;interface SQLObject {}interface SQLExpr extends SQLObject {} // 条件表达式相关的抽象，例如 ID = 3 这里的ID是一个SQLIdentifierExprinterface SQLStatement extends SQLObject {} //最常用的Statement当然是SELECT/UPDATE/DELETE/INSERT，他们分别是SQLSelectStatement ，SQLUpdateStatement ，SQLDeleteStatement ，SQLInsertStatement interface SQLTableSource extends SQLObject {} //常见的SQLTableSource包括SQLExprTableSource、SQLJoinTableSource、SQLSubqueryTableSource、SQLWithSubqueryClause.Entryclass SQLSelect extends SQLObject {}class SQLSelectQueryBlock extends SQLObject {} //SQLSelectStatement包含一个SQLSelect，SQLSelect包含一个SQLSelectQuery，都是组成的关系。SQLSelectQuery有主要的两个派生类，分别是SQLSelectQueryBlock和SQLUnionQuery。

熟悉常用的AST节点组成

常用的SQLExpr有哪些？

package com.alibaba.druid.sql.ast.expr;// SQLName是一种的SQLExpr的Expr，包括SQLIdentifierExpr、SQLPropertyExpr等public interface SQLName extends SQLExpr {}// 例如 ID = 3 这里的ID是一个SQLIdentifierExprclass SQLIdentifierExpr implements SQLExpr, SQLName {    String name;}// 例如 A.ID = 3 这里的A.ID是一个SQLPropertyExprclass SQLPropertyExpr implements SQLExpr, SQLName {    SQLExpr owner;    String name;}// 例如 ID = 3 这是一个SQLBinaryOpExpr// left是ID (SQLIdentifierExpr)// right是3 (SQLIntegerExpr)class SQLBinaryOpExpr implements SQLExpr {    SQLExpr left;    SQLExpr right;    SQLBinaryOperator operator;}// 例如 select * from where id = ?，这里的?是一个SQLVariantRefExpr，name是'?'class SQLVariantRefExpr extends SQLExprImpl {     String name;}// 例如 ID = 3 这里的3是一个SQLIntegerExprpublic class SQLIntegerExpr extends SQLNumericLiteralExpr implements SQLValuableExpr {     Number number;    // 所有实现了SQLValuableExpr接口的SQLExpr都可以直接调用这个方法求值    @Override    public Object getValue() {        return this.number;    }}// 例如 NAME = 'jobs' 这里的'jobs'是一个SQLCharExprpublic class SQLCharExpr extends SQLTextLiteralExpr implements SQLValuableExpr{    String text;}

常用的SQLStatemment？

最常用的Statement当然是SELECT/UPDATE/DELETE/INSERT，他们分别是

package com.alibaba.druid.sql.ast.statement;class SQLSelectStatement implements SQLStatement {    SQLSelect select;}class SQLUpdateStatement implements SQLStatement {    SQLExprTableSource tableSource;     List<SQLUpdateSetItem> items;     SQLExpr where;}class SQLDeleteStatement implements SQLStatement {    SQLTableSource tableSource;     SQLExpr where;}class SQLInsertStatement implements SQLStatement {    SQLExprTableSource tableSource;    List<SQLExpr> columns;    SQLSelect query;}

SQLTableSource

常见的SQLTableSource包括SQLExprTableSource、SQLJoinTableSource、SQLSubqueryTableSource、SQLWithSubqueryClause.Entry

class SQLTableSourceImpl extends SQLObjectImpl implements SQLTableSource {     String alias;}// 例如 select * from emp where i = 3，这里的from emp是一个SQLExprTableSource// 其中expr是一个name=emp的SQLIdentifierExprclass SQLExprTableSource extends SQLTableSourceImpl {    SQLExpr expr;}// 例如 select * from emp e inner join org o on e.org_id = o.id// 其中left 'emp e' 是一个SQLExprTableSource，right 'org o'也是一个SQLExprTableSource// condition 'e.org_id = o.id'是一个SQLBinaryOpExprclass SQLJoinTableSource extends SQLTableSourceImpl {    SQLTableSource left;    SQLTableSource right;    JoinType joinType; // INNER_JOIN/CROSS_JOIN/LEFT_OUTER_JOIN/RIGHT_OUTER_JOIN/...    SQLExpr condition;}// 例如 select * from (select * from temp) a，这里第一层from(...)是一个SQLSubqueryTableSourceSQLSubqueryTableSource extends SQLTableSourceImpl {    SQLSelect select;}/* 例如WITH RECURSIVE ancestors AS (    SELECT *    FROM org    UNION    SELECT f.*    FROM org f, ancestors a    WHERE f.id = a.parent_id)SELECT *FROM ancestors;这里的ancestors AS (...) 是一个SQLWithSubqueryClause.Entry*/class SQLWithSubqueryClause {    static class Entry extends SQLTableSourceImpl {          SQLSelect subQuery;    }}

SQLSelect & SQLSelectQuery

SQLSelectStatement包含一个SQLSelect，SQLSelect包含一个SQLSelectQuery，都是组成的关系。SQLSelectQuery有主要的两个派生类，分别是SQLSelectQueryBlock和SQLUnionQuery。

class SQLSelect extends SQLObjectImpl {     SQLWithSubqueryClause withSubQuery;    SQLSelectQuery query;}interface SQLSelectQuery extends SQLObject {}class SQLSelectQueryBlock implements SQLSelectQuery {    List<SQLSelectItem> selectList;    SQLTableSource from;    SQLExprTableSource into;    SQLExpr where;    SQLSelectGroupByClause groupBy;    SQLOrderBy orderBy;    SQLLimit limit;}class SQLUnionQuery implements SQLSelectQuery {    SQLSelectQuery left;    SQLSelectQuery right;    SQLUnionOperator operator; // UNION/UNION_ALL/MINUS/INTERSECT}

SQLCreateTableStatement

建表语句包含了一系列方法，用于方便各种操作

public class SQLCreateTableStatement extends SQLStatementImpl implements SQLDDLStatement, SQLCreateStatement {    SQLExprTableSource tableSource;    List<SQLTableElement> tableElementList;    Select select;    // 忽略大小写的查找SQLCreateTableStatement中的SQLColumnDefinition    public SQLColumnDefinition findColumn(String columName) {}    // 忽略大小写的查找SQLCreateTableStatement中的column关联的索引    public SQLTableElement findIndex(String columnName) {}    // 是否外键依赖另外一个表    public boolean isReferenced(String tableName) {}}

怎样产生AST

通过SQLUtils产生List

import com.alibaba.druid.util.JdbcConstants;String dbType = JdbcConstants.MYSQL;List<SQLStatement> statementList = SQLUtils.parseStatements(sql, dbType);

通过SQLUtils产生SQLExpr

String dbType = JdbcConstants.MYSQL;SQLExpr expr = SQLUtils.toSQLExpr("id=3", dbType);

怎样打印AST节点？

通过SQLUtils工具类打印节点

package com.alibaba.druid.sql;public class SQLUtils {    // 可以将SQLExpr/SQLStatement打印为String类型    static String toSQLString(SQLObject sqlObj, String dbType);    // 可以将一个&lt;SQLStatement&gt;打印为String类型    static String toSQLString(List<SQLStatement> statementList, String dbType);}

如何自定义遍历AST节点?

所有的AST节点都支持Visitor模式，需要自定义遍历逻辑，可以实现相应的ASTVisitorAdapter派生类，比如 https://github.com/alibaba/druid/wiki/SQL_Parser_Demo_visitor

模块三：Visitor

Visitor是遍历AST的手段，是处理AST最方便的模式，Visitor是一个接口，有缺省什么都没做的实现VistorAdapter。

Druid内置提供了如下Visitor:

• • OutputVisitor用来把AST输出为字符串
• • WallVisitor 来分析SQL语意来防御SQL注入攻击
• • ParameterizedOutputVisitor用来合并未参数化的SQL进行统计
• • EvalVisitor 用来对SQL表达式求值
• • ExportParameterVisitor用来提取SQL中的变量参数
• • SchemaStatVisitor 用来统计SQL中使用的表、字段、过滤条件、排序表达式、分组表达式
• • SQL格式化 Druid内置了基于语义的SQL格式化功能

Druid提供了多种默认实现的Visitor，可以满足基本需求，如果默认提供的不满足需求，可自行实现自定义Visitor。

案例：统计SQL中涉及到的表、字段

比如我们要统计下一条SQL中涉及了哪些表 select name ,id ,select money from user from acct where id =10，如果我们不用visitor，自行遍历AST，能实现，但是很繁琐。

但是我们用默认自带的Visitor就可以很轻松的实现：MySqlSchemaStatVisitor

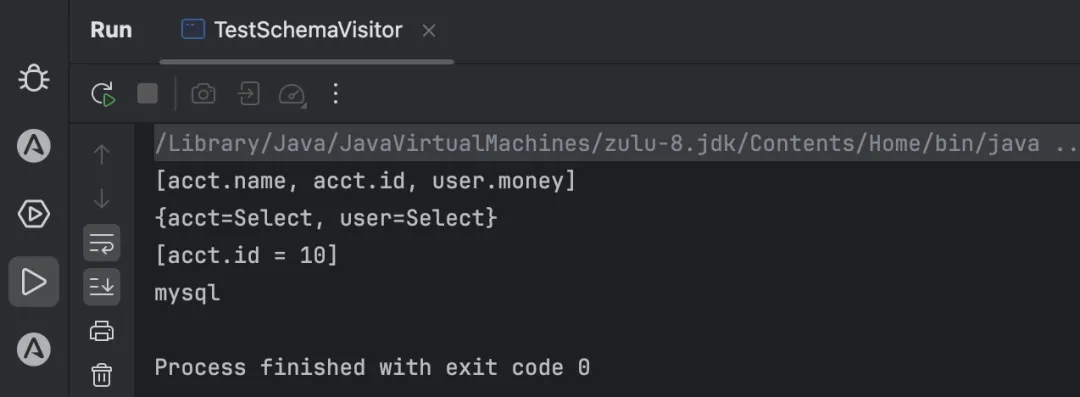

package com.changlu.visitor;import com.alibaba.druid.sql.ast.SQLStatement;import com.alibaba.druid.sql.dialect.mysql.parser.MySqlStatementParser;import com.alibaba.druid.sql.dialect.mysql.visitor.MySqlSchemaStatVisitor;import com.alibaba.druid.sql.parser.SQLStatementParser;/** * 验证MySqlSchemaStatVisitor */public class TestSchemaVisitor {    public static void main(String[] args) {        SQLStatementParser parser = new MySqlStatementParser("select  name ,id ,select money from user from acct where id =10");        SQLStatement sqlStatement = parser.parseStatement();        // 定义visitor        MySqlSchemaStatVisitor visitor = new MySqlSchemaStatVisitor();        // 执行visitor访问操作        sqlStatement.accept(visitor);        // 获取到最终的字段名、tables、条件分支、db类型        System.out.println(visitor.getColumns()); //[acct.name, acct.id, user.money]        System.out.println(visitor.getTables()); //{acct=Select, user=Select}        System.out.println(visitor.getConditions()); //[acct.id = 10]        System.out.println(visitor.getDbType());//mysql    }}
