点击上面↑“电动车小白”关注，记得加☆“星标”
在锂电池的老化过程中，电池会受到多种宏观 应力因素的共同作用，这些应力因素会互相影 响，导致老化过程变得复杂。锂电池老化的主 要应力因素包括存储时间、温度、过度充电或 放电、高荷电状态、机械应力、放电深度等 。在实车使用过程中，考虑到动力电池系统的保 护作用，仅考虑电池在正常使用过程中可能受 到的老化因素的影响，主要包含：存储时间（ 即停车期间）、温度、高荷电状态、放电深度。
01
存储时间对动力电池健康状态的影响

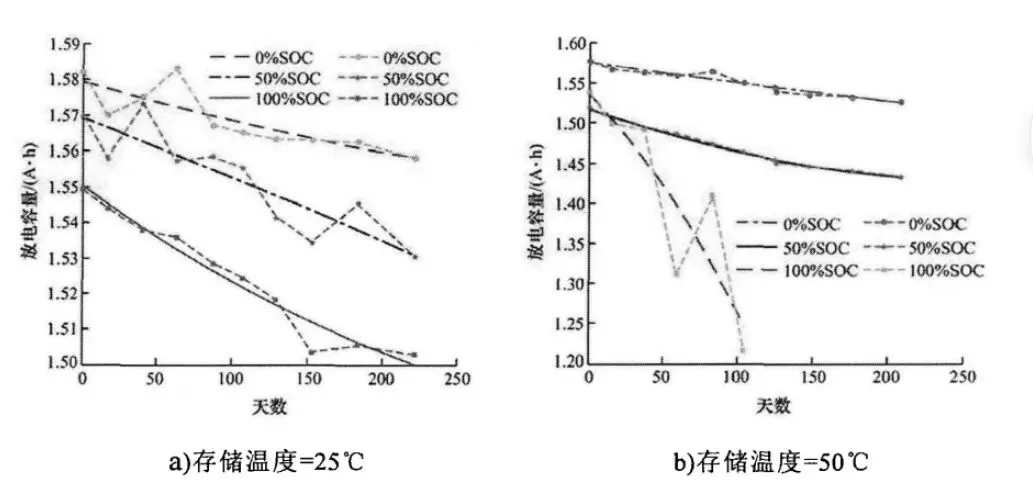

锂电池再出厂后即伴随着性能衰减。锂电池的老化分为循环老化和日历老化，在仅静置存储状态（即不使用的情况下）发生的老化行为被称为日历老化。在电池静置储存时，低温情况下电荷传递速率和锂离子扩散速率会下降；高温环境下，电池内部副反应速率会增加并伴随着电解液的分解。上述一系列的化学反应，使得锂电池逐渐失去了储能能力，其寿命产生不可逆的恶性后果，性能随之恶化，导致电池出现可靠性和安全性问题。当存储温度固定时，随着存储SOC值的变化，电池容量衰减速率也随之发生了明显变化。在同一温度下，以100%SOC值存储的电池容量衰减速率最大，以50%SOC值存储的电池容量衰减速率次之，最后是以0%SOC值存储的电池。其中，在低温（-40°Ｃ、-5°Ｃ）环境下以0%SOC值存储的电池，容量保持效果良好，经过约200天的静置时间后，其容量并没有发生大幅度变化，而分别以50%和100%SOC值存储的电池，其容量都有一定的损失；在常温（25°Ｃ）环境下的容量保持方面，0%SOC值存储的电池性能约高于50%SOC值存储的电池1%，同时，50%SOC存储的电池性能约高于100%SOC值存储的电池1%；在高温（50°Ｃ）环境下以100%SOC值存储的电池，其容量在经过约100天的时间后已经下降了约20%，与其他两条相比而言，其斜率也更大，损失速度也更快，如下图所示。由上可知，电池在存储时的SOC值情况对电池容量衰减具有一定影响，存储时的SOC值越大，其电池容量衰减速率也会越大；反之，存储时的SOC值越小，电池将拥有更好的容量保持功能。
在锂离子电池未经使用的时间里，不仅是存储的SOC值对电池的日历老化具有一定影响，同时，锂离子电池存储时所处的环境温度也会对电池性能产生影响，通过分析电池在不同温度下存储的容量衰减规律，能够更好避免电池容量过快损失。为了明确SOC和温度两个变量对容量衰减的独立影响，实验设计中采用了单变量控制的方法。通过分别固定SOC值或存储温度，可以更清晰地分析二者对电池老化行为的作用机制。在电池的存储SOC值分析位于0%、50%和100%时，通过固定存储SOC值，使存储温度变化，分别为-40°Ｃ、-5°Ｃ、25°Ｃ和50°Ｃ。固定存储SOC值时，降低存储温度，电池容量衰减速率也会降低，如下图所示。图中给出的每个结果是数据集里同一条件下电池随机选取所得到的。从图中可以明显看出，当不考虑-40°Ｃ环境下存储的电池容量衰减曲线时，在同一SOC值下，-5°Ｃ温度下存储的电池容量衰减速率最小，25°Ｃ下存储的电池容量衰减速率相对较大，50°Ｃ存储的电池容量衰减速率最大。其中，固定SOC值时，电池在-5°Ｃ下存储，容量保持效果最佳，及时经过200天静置时间后，其容量也没有发生大幅度的变化；而在50°Ｃ温度下存储的电池，其容量都会发生剧烈的衰减，尤其在固定SOC值为100%时，在50°Ｃ温度下储存的电池衰减速率最快。 关注小白，每天收获一点成长👇
免责声明：资料来源网络资料，我们旨在传播汽车底盘知识，商业转载请联系作者获得授权，非商业转载请注明出处，如有侵权请联系小编删除。
