专题强化　带电粒子在交变电场中的运动

[学习目标]　1.学会分析带电粒子在交变电场中的直线运动(重点)。2.学会分析带电粒子在交变电场中的曲线运动(重难点)。

一、带电粒子在交变电场中的直线运动

1．交变电场

电场强度的大小和方向随时间做周期性变化的电场叫作交变电场(常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等)。

2．带电粒子在电场中做直线运动的条件

带电粒子进入电场时初速度为零，或初速度方向与电场方向平行，带电粒子在交变静电力的作用下，做加速、减速交替的直线运动。

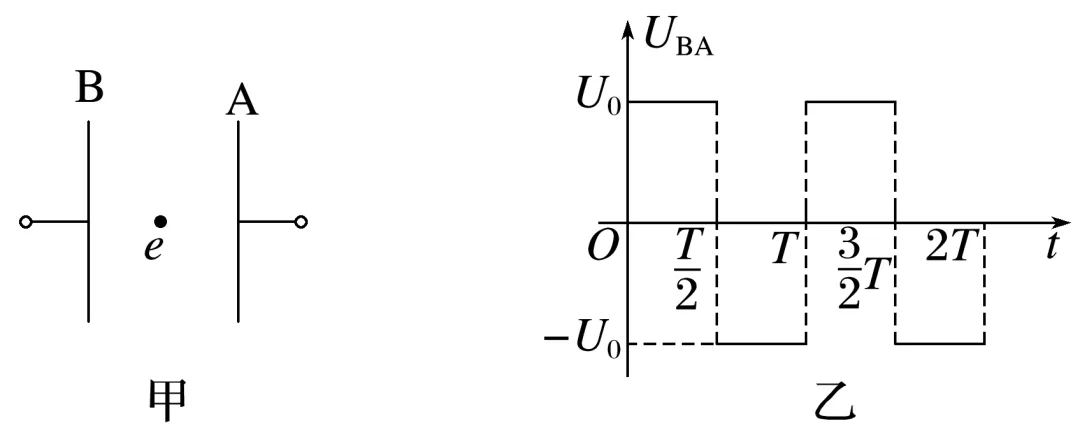

如图甲所示，A、B是一对平行的金属板，一电子静止在两板中间，t＝0时刻在两极板间加上如图乙所示周期为T的交变电压U_BA，已知电子的质量为m、电荷量为e，两板间的距离为d，电子在运动过程中不与极板发生碰撞，设电子向B板运动方向为正方向。

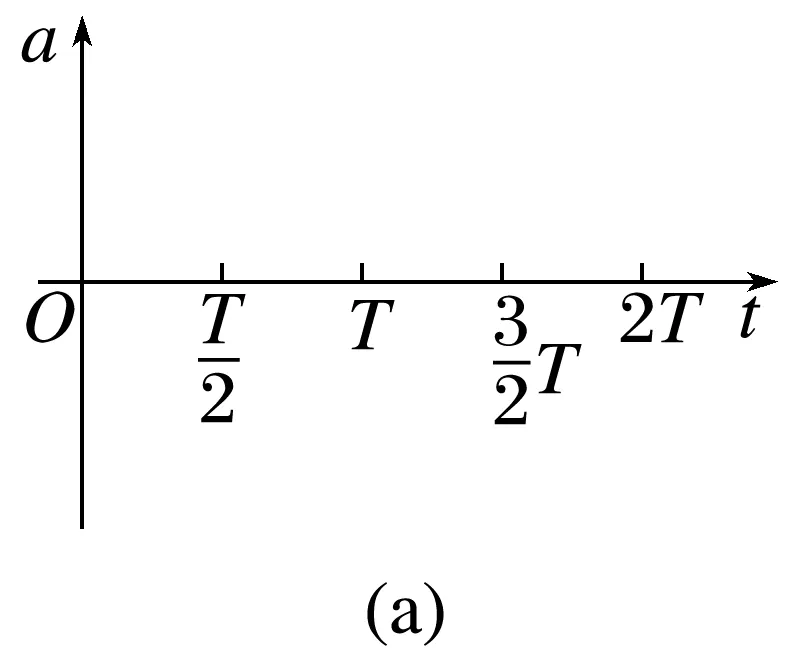

(1)试在图(a)中作出电子的加速度随时间变化的图像。

(2)试在图(b)中作出电子的速度随时间变化的图像。(不用计算最大速度)

(3)下列关于电子运动情况的说法正确的是________。

A．电子一直向A板运动

B．电子一直向B板运动

C．电子先向A板运动，然后向B板运动，再返回出发点做周期性来回运动

D．电子先向B板运动，然后向A板运动，再返回出发点做周期性来回运动

拓展1　若两金属板加上如图丙所示的交变电压，电子的运动情况为(　　)

A．电子一直向A板运动

B．电子一直向B板运动

C．电子先向A板运动，然后向B板运动，再返回出发点做周期性来回运动

D．电子先向B板运动，然后向A板运动，再返回出发点做周期性来回运动

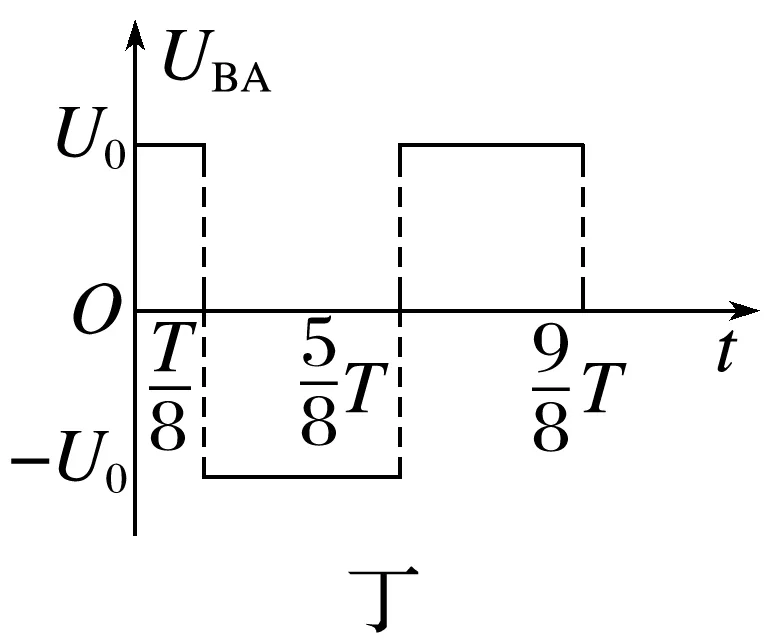

拓展2　若两极板加上如图丁所示的交变电压，电子的运动情况可能为(　　)

A．电子一直向A板运动

B．电子一直向B板运动

C．电子时而向A板运动，时而向B板运动，最后打在A板上

D．电子时而向A板运动，时而向B板运动，最后打在B板上

解决带电粒子在交变电场中直线运动问题的思路

(1)通常将U－t图像、E－t图像、φ－t图像等转化为a－t图像，进一步绘制出v－t图像，可将复杂的运动过程直观地描述出来。

(2)判断粒子一直向某一方向运动，还是做往复运动，关键是判断粒子的速度为零后加速度的方向，若加速度的方向与原来速度方向相同，粒子将继续向同一方向运动，若粒子加速度方向与原来运动方向相反，粒子将向反方向运动。

二、带电粒子在交变电场中的曲线运动

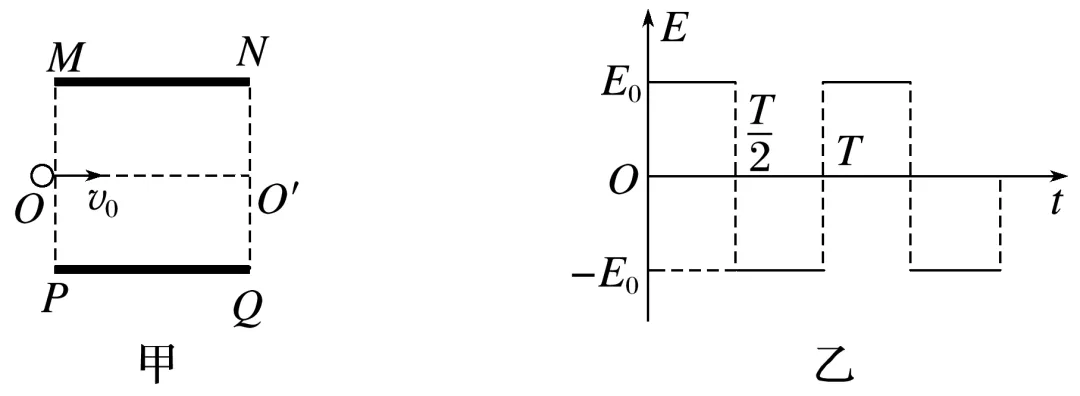

如图甲所示，两平行金属板MN、PQ的板长和板间距离相等，板间存在如图乙所示的随时间做周期性变化的电场，周期为T，电场方向与两板垂直，不计重力的带电粒子沿板间中线OO′垂直电场方向源源不断地射入电场，粒子射入电场时的初速度大小均为v₀，已知t＝0时刻射入电场的粒子刚好经时间T沿上板右边缘垂直电场方向射出电场。不计粒子间的相互作用，请分析以下情况：

(1)粒子在0～T内，沿电场方向的运动情况：

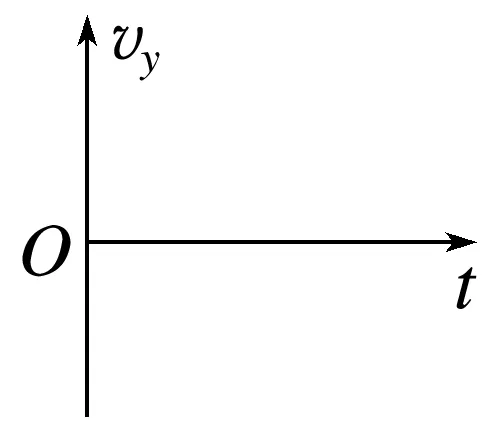

由题意得0～T2时间内，在沿电场方向上，粒子做____________运动，t＝T2时刻，v_y______(填速度大小情况)，T2～T时间内，粒子做_______________________________________，t＝T时刻，v_y＝________。画出沿电场方向的分速度v_y－t图像。

(2)粒子离开极板时的速度v＝________；

(3)若粒子从T4时刻射入电场，粒子离开极板的时刻为________，粒子离开极板的速度v＝________，离开极板的位置为________。

拓展　(1)试分析会不会有粒子打到极板上。

(2)试分析是否所有粒子均垂直电场方向射出电场。

________________________________________________________________________

________________________________________________________________________

若带电粒子以一定的初速度垂直于电场方向进入交变电场，粒子将做曲线运动，应运用运动的独立性，分方向对粒子进行运动分析：

(1)在初速度方向上，粒子做匀速直线运动。

(2)在垂直于初速度方向上，粒子做加速、减速交替的运动，可利用v_y－t图像进行速度、位移的分析。

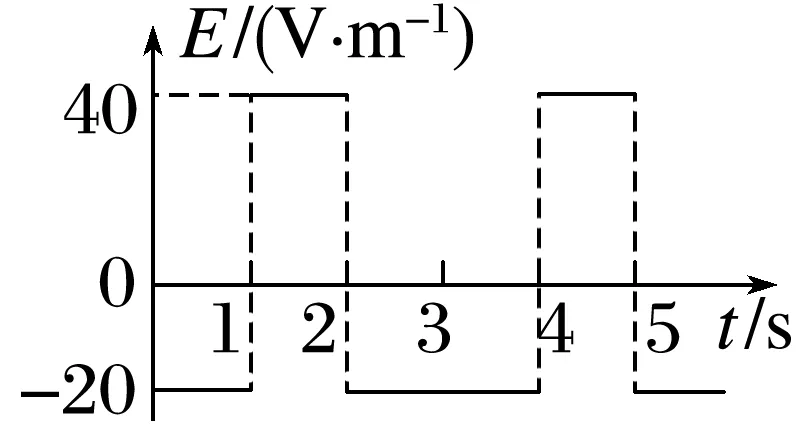

1.(多选)如图所示为匀强电场的电场强度E随时间t变化的图像。当t＝0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受静电力的作用，则下列说法中正确的是(　　)

A．带电粒子将做往复运动

B．2 s末带电粒子离出发点最远

C．2 s末带电粒子的速度为零

D．0～3 s内，静电力做的总功为零

2．(多选)如图甲所示，长为2d的两水平金属板A、B组成一间距为d的平行板电容器，电容器的B板接地，A板电势φ随时间t的变化关系如图乙所示，其周期T＝dv0。P为靠近A板左侧的一粒子源，能够水平向右发射初速度为v₀的相同带电粒子。已知t＝0时刻发射的粒子刚好能从B板右侧边缘离开电容器，则下列判断正确的是(　　)

A．t＝0时刻发射的粒子从B板右侧离开时的速度大小仍为v₀

B．该粒子源发射的粒子的比荷为2v02φ0

C．t＝T4时刻射入的粒子离开电容器时的电势能小于射入时的电势能

D．t＝0时刻发射的粒子经过T2的时间，其速度大小为2v₀
