当前位置：首页>学习笔记>Begg学习笔记4——澳丝的秘密?

Begg学习笔记4——澳丝的秘密?

2026-05-23 16:01:58

Begg医生在致先父（Arthur J. Wilcock）的私人信函中，反复强调核心诉求：亟需一款可在口腔中长期维持矫治活性（active）的弓丝。其患者多来自数百英里之外，频繁复诊实属不便。减少复诊次数——或许正是这一最初需求，间接驱动了Begg技术这一革命性技术发展。所谓需求为发明之母，轻柔差动力技术应运而生，而这一切，离不开两位志同道合者的执着深耕。

...

Begg医生与先父共事多年，默契如老友，适配Begg医生手法的弓丝，未必契合他人操作习惯 —— 这些年，Begg不断要求弓丝硬度升级，最终成品对初学者而言，上手难度颇高。

——Arthur J. Wilcock, Jr.

所谓对初学者而言上手难度高，一般理解就是澳丝“硬”、“脆”，因而可能导致成型困难、成型失败、断裂等问题。

澳大利亚钢丝（Australian Wire），江湖黑话叫“澳丝”。本质是一种极端化、专用化的不锈钢丝。主要由P. R. Begg医生与 A.J. Wilcock父子合作研发。原先由澳大利亚A.J. Wilcock公司制造，2008年被英国Webster and Horsfall公司收购，所有设备与模具整体搬迁至英国伯明翰，2010年后产地标注为“Made in UK”。

先说“硬”的问题，硬可能即是优点又是缺点。但澳丝真的比不锈钢丝“硬”吗？我们对澳丝“太硬”的判断，很大程度上来源于弯制过程中双手的感受——相比同尺寸的普通不锈钢丝，弯制澳丝时需要更大力一些。有时候我们会感叹：“这个澳丝确实是硬啊！”

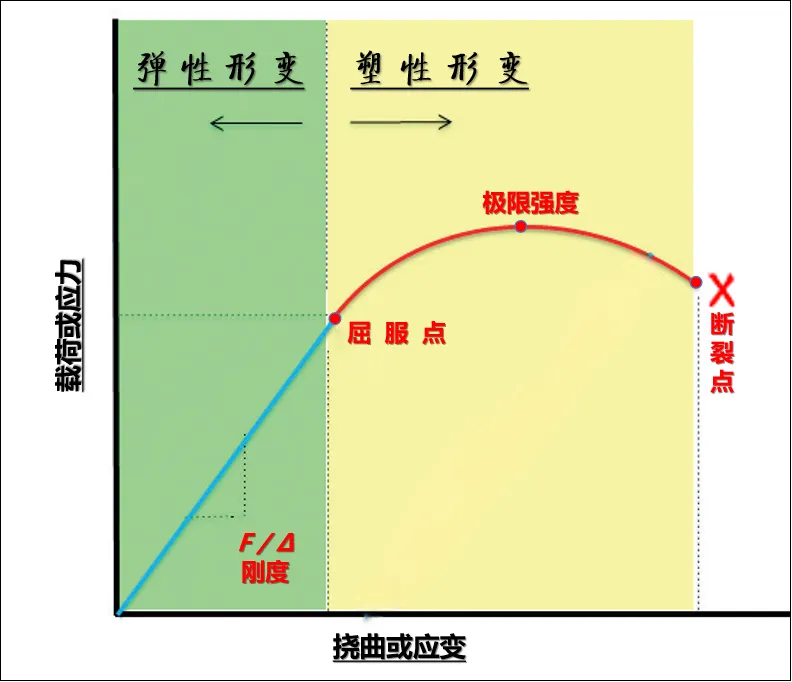

这里我们所说的硬实际指的是“屈服强度（Yield Strength，σ_y）”，通俗理解就是“需要多大的力才能使材料发生塑性形变？”，需要越大的力，说明材料的屈服强度就越高。以一个普通的V形曲来说，想要平直的弓丝在弯制后保留下一个角度，那必然要使弓丝的局部应力达到并越过材料的屈服强度。（材料学概念辨析见『几个正畸相关的材料力学概念辨析）

从这个意义上说，澳丝确实是比普通不锈钢丝“硬”一些。具体来说，澳丝的屈服强度为2100 MPa左右，是普通正畸不锈钢丝的4倍有余（500 Mpa左右）。

但是，如果据此认为澳丝置入口内后会比同尺寸的普通不锈钢丝产生更大的力量就大意了。实际上，所有等级的澳丝（从Regular 到 Supreme）的弹性模量都在170-180 GPa左右，与18/8 不锈钢丝（304 不锈钢）的弹性模量（170-175 GPa）几乎是一样的。所以，在弹性形变范围内，在相同的形变量下，两者产生的应力值几乎相同。或者说：他们弹性阶段的抵抗力是相似的。

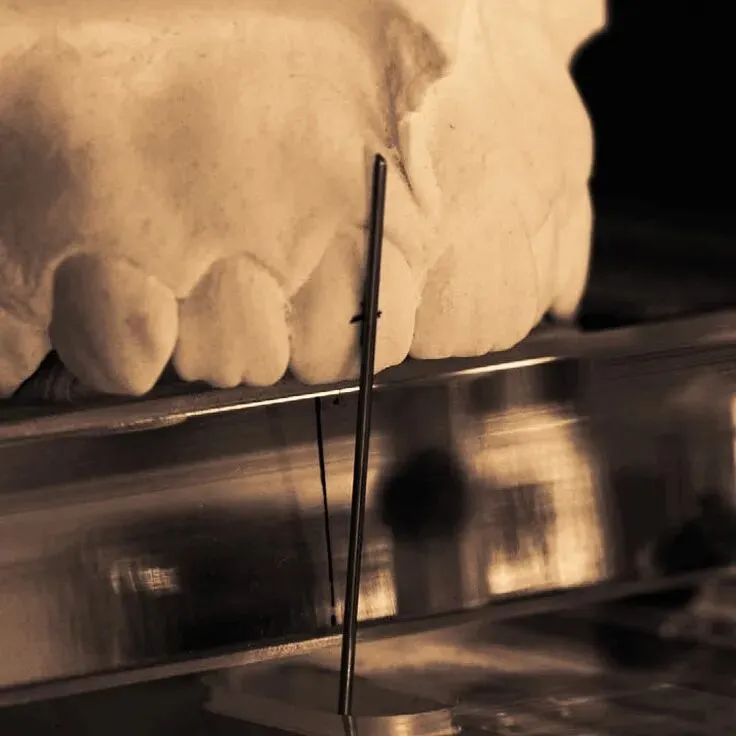

🌰举例来说，如上图，截取相同长度、相同直径澳丝和普通不锈钢丝，在游离端挂载相同重量的配重块，两者的形变程度（y）几乎是相同的；换句话说，想要使两者产生相同的形变量（y），只要在游离端挂载相同的配重即可。

澳丝这么黑，叫“黑丝”也未尝不可吧

拓展到临床场景中，相应的结论应该是：使用相同尺寸的澳丝和普通不锈钢丝弯制相同角度的支抗曲并置入口内相同的位置后，理论上，只要弓丝在弹性形变范围内，两者产生的瞬时的力/力矩的大小和分布几乎都是一样的。

所以区别到底在哪里，澳丝到底硬还是不硬？

注：一般材料测试采用拉伸试验，其结果和弯曲试验相似，但是拉伸试验相对更精确。另外，图中使用的是未经任何最终热处理的工业冷拉态 304 不锈钢，是正畸不锈钢丝的原材料，其屈服强度要大于临床用正畸不锈钢丝，因而图中两种材料的屈服强度比例在2.5倍左右，而非4倍左右。图中的张力单位是英制长吨 / 平方英寸。

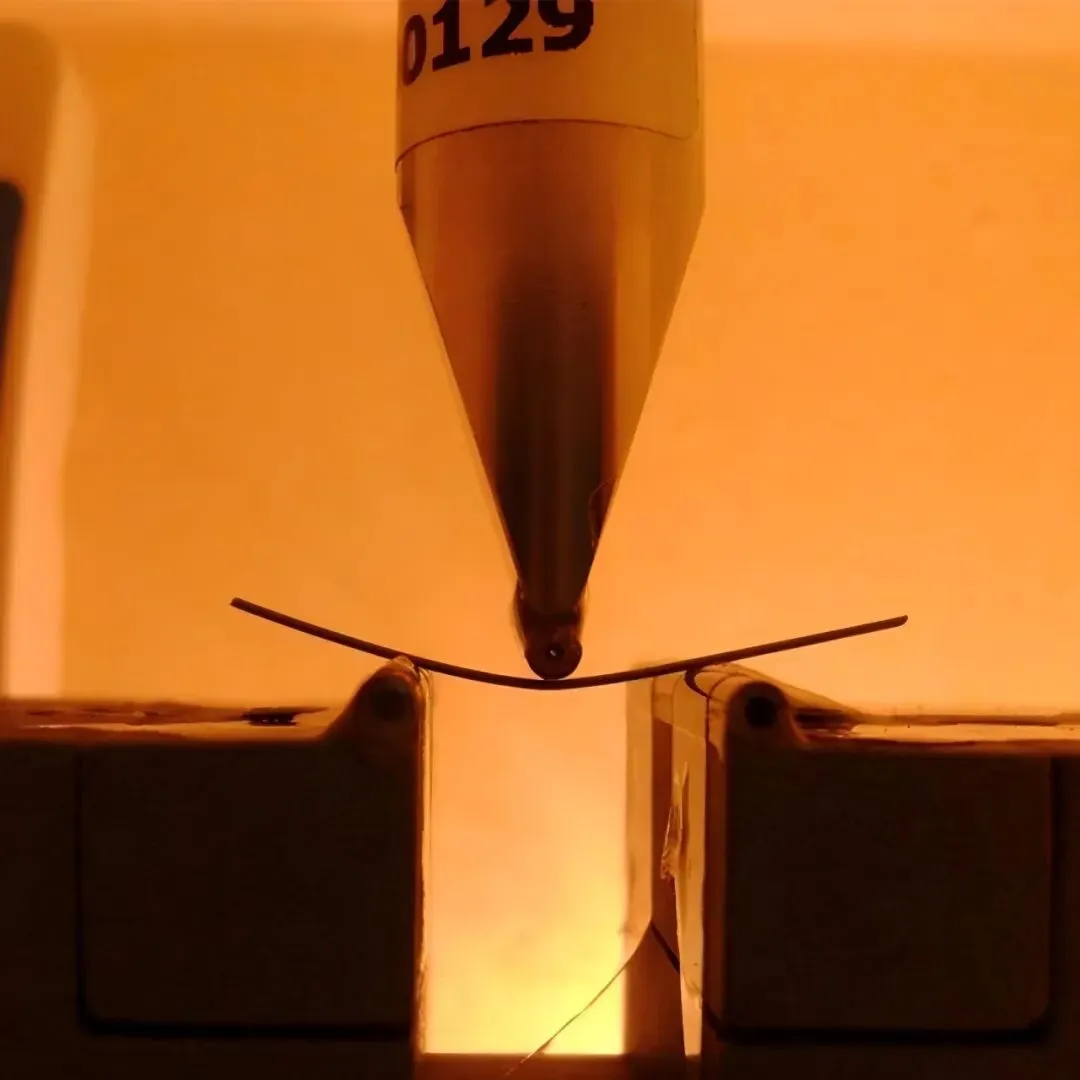

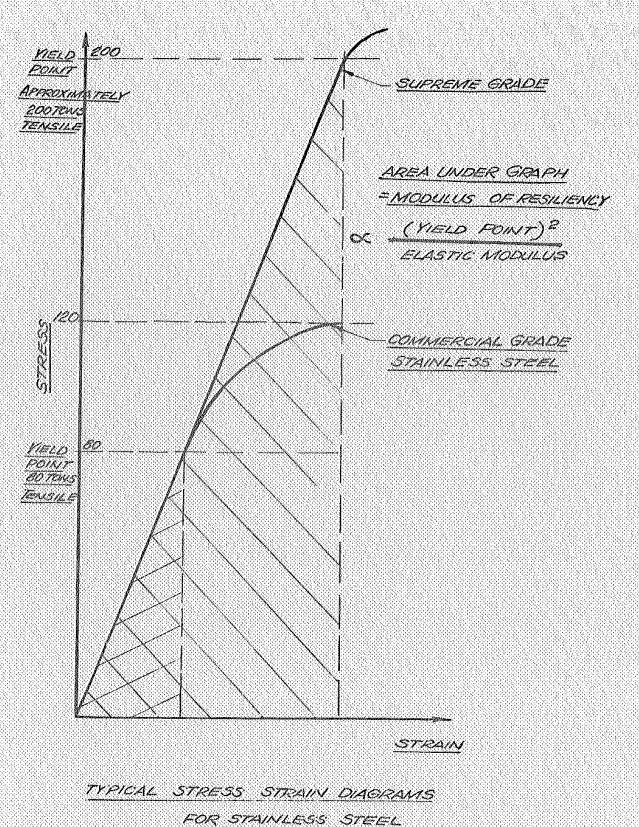

将澳丝和普通不锈钢丝的应力-应变曲线重叠后就会看得明白一些。可以看到，在测试起始阶段，两条曲线斜率一致，几乎是重叠状态，这意味着：普通不锈钢丝和澳丝的弹性模量（Elastic Modulus，E ）相同。但是，随着形变增加，不锈钢丝很快到达屈服点（Yield Point，YP )，进入塑性形变阶段；而测试澳丝的曲线则继续保持笔直，直至越过屈服点。

这就和我们弯制时候的体感对上了：确实需要用到更大力澳丝才会屈服。而在口内，澳丝的超高屈服强度具体表现在：

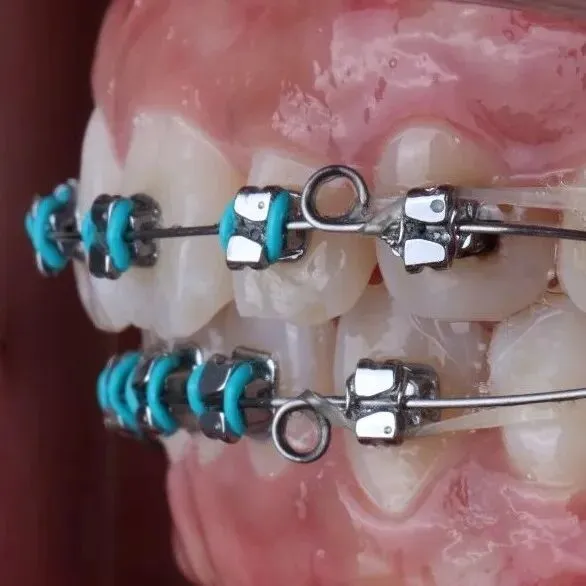

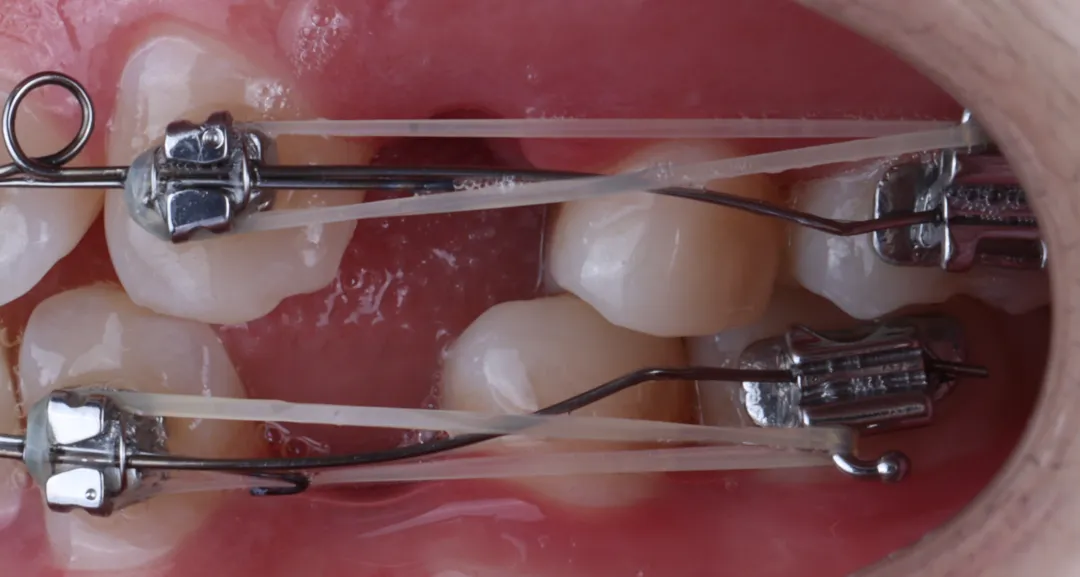

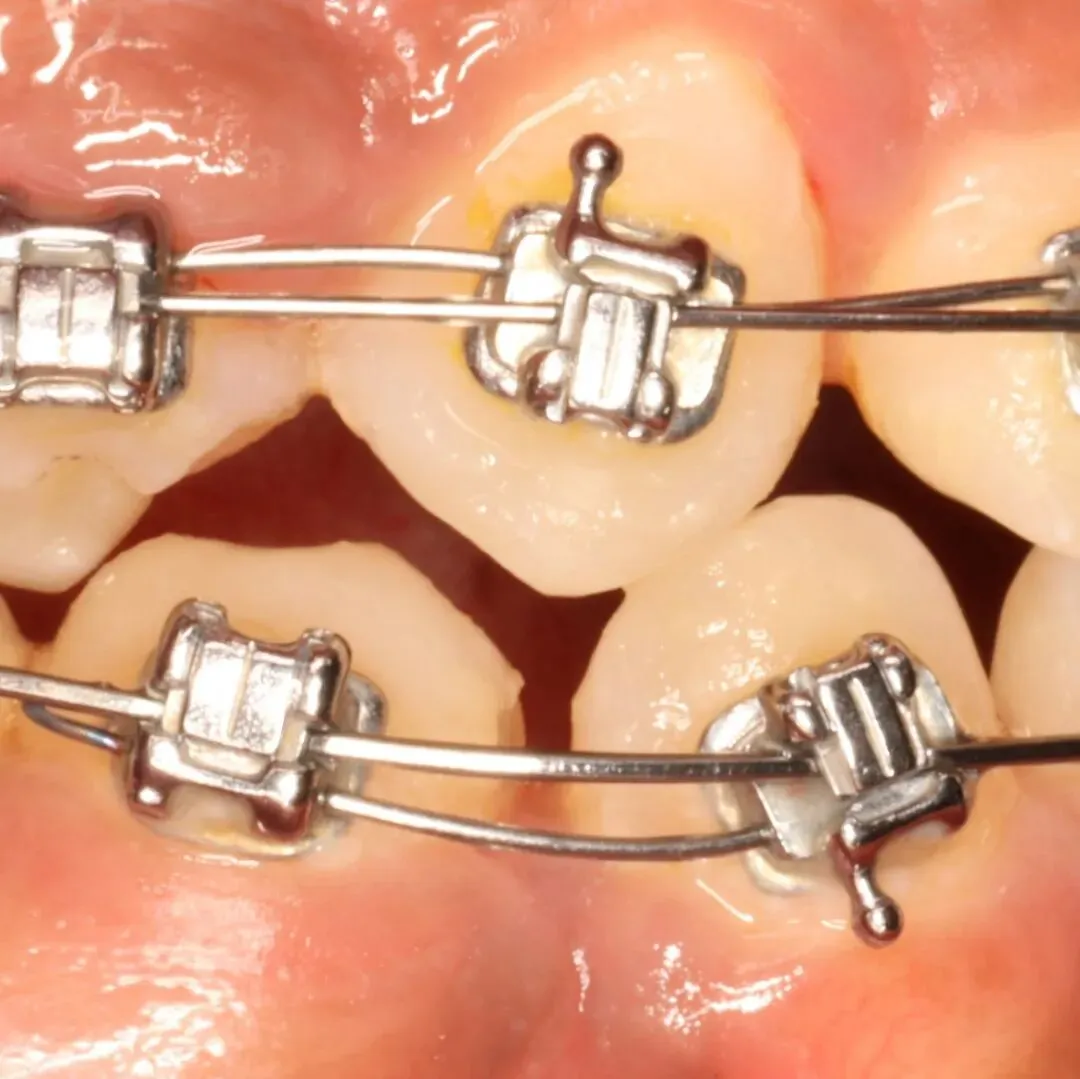

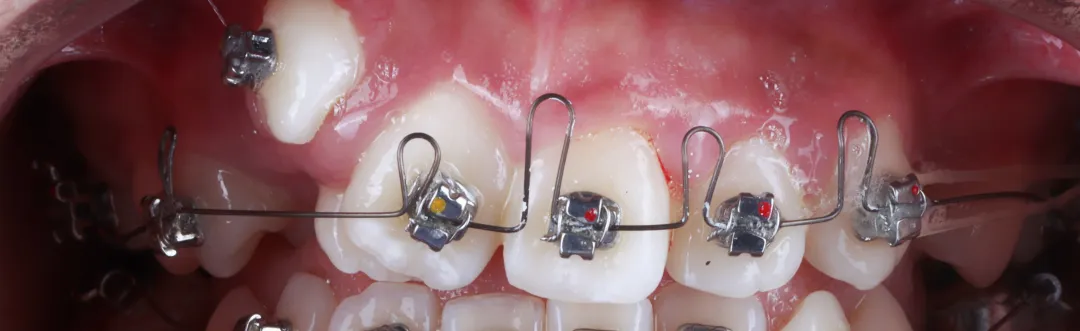

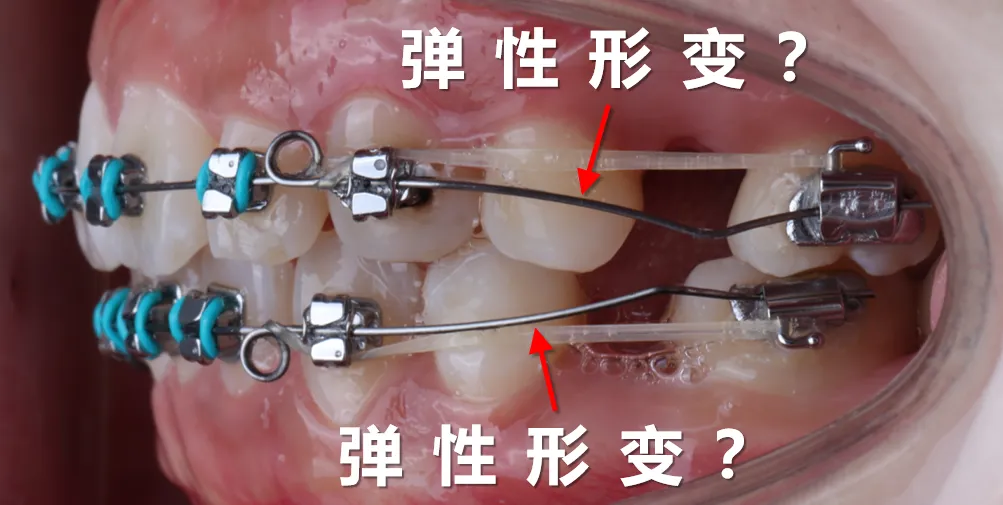

🌰举例说明，当把带40°支抗曲的弓丝（普通不锈钢丝或澳丝）压入牙弓后，弓丝受托槽约束变形态发生变化。如下图所示，形变分布在包括支抗曲在内的整条弓丝上。

对于普通不锈钢丝，因为屈服强度较低，置入操作本身就可能导致弓丝越过屈服点，导致即刻发生塑性形变。表现为：如立刻取出弓丝检查支抗曲的角度，40°可能已经只剩30°；但对于澳丝，因为具有超高的屈服强度，置入操作本身并不足以越过其屈服点，取出来还是40°。

很难想象，Wilcock父子共用同一个名字：Arthur J. Wilcock。在正式场合，他们会通过Junior、Senior来区分“大小”。好奇拓展了一下，在西方家族企业中似乎常有这种现象，核心目的是延续家族品牌、传承父辈荣誉。如洛克菲勒家族：John D. Rockefeller → John D. Rockefeller Jr. → John D. Rockefeller III。

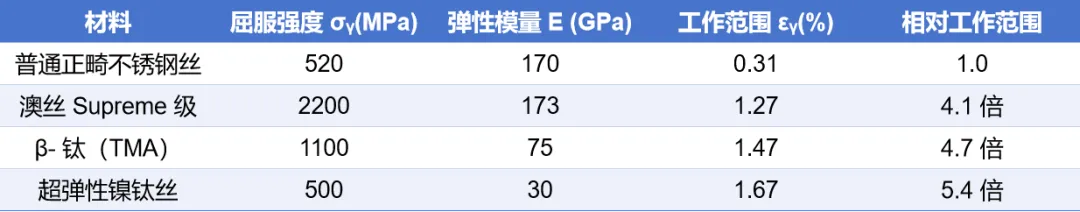

基于其超高的屈服强度，澳丝拥有远超不锈钢丝的工作范围（Working Range）。工作范围ε_y=σ_y/E。

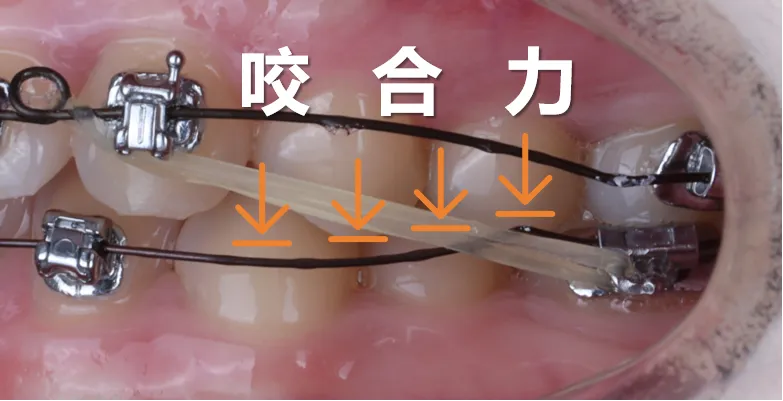

另外，也是得益于超高的屈服强度和尖锐的屈服边界，无论是单次瞬时咬合力，还是高频、往复、交变的长期咀嚼力，都无法突破澳丝的屈服阈值；因而，在漫长的复诊间隔期间，澳丝极不容易被咬变形。换言之澳丝拥有优秀的抗疲劳性能。

普通不锈钢丝有一个圆钝的屈服平台，弹性-塑性分界模糊，名义屈服强度之下，就已经存在大范围的渐进式微塑性变形区间；这种微塑性变形，本质上是金属内部晶格发生的缓慢滑移。然而澳丝是尖锐的屈服边界，弹性区与塑性区分界极其清晰；未达屈服应力前，无任何微观塑性流动。

🌰现在假设另一种情况：把带20°支抗曲的弓丝压入牙弓，此时，假设普通不锈钢丝和澳丝都在弹性形变范围内，即：两者都没有越过屈服点。此时，如果即刻取下检查，两根丝都会保持在20°（废话）。

可是，如果一个月后再取出检查，两根弓丝就会有不同的表现：首先，你会感觉，矫治器和澳丝之间仍有较强的互相约束作用，取出时比较紧；取出后，澳丝支抗曲将仍能维持在20°，且两侧保持平直。但对于普通不锈钢丝，取出时，你可能会感觉松松垮垮，非常轻松；取出后，其支抗曲可能只剩10°，且两侧弓丝也可能已被压成弧形，不再平直。

这个例子中体现的是澳丝的另一个优异性能：零应力松弛（Zero Relaxation）+零蠕变（Zero Creep）。基于这个这个能力，澳丝在激活后，能在长达6至8周的时间内，持续、稳定、无衰减地向支抗牙输出后倾力矩——帮助维持支抗；持续、稳定、无衰减地向前牙输出压低力——帮助打开咬合。与相同尺寸的普通不锈钢丝相比，澳丝提供的力/力矩是相同的，但区别在于力/力矩持续的时间和稳定性。

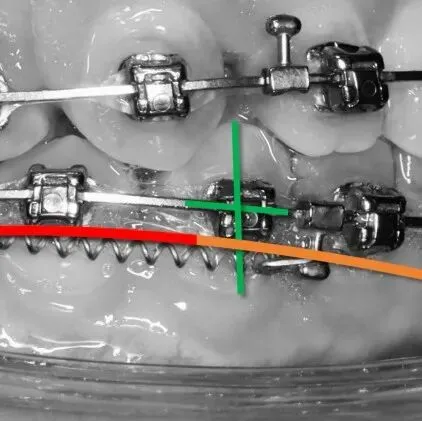

如果上图使用的是普通不锈钢丝，数周后——且不说早已被咬得面目全非，单说蠕变——初始微塑性不断累积，宏观表现就是：取出弓丝后，弯曲部分无法恢复平直，支抗曲角度也发生下降，也就是蠕变。澳丝在常温下蠕变可以忽略不计，在口腔环境内，有微量蠕变。

我们经常还会谈论：“澳丝的弹性很好”。的确，“高弹性”可以说是 Begg 技术 "轻力、差动力、少复诊" 理念的核心支撑。但是，澳丝作为一种不锈钢丝，为何具有如此优秀的回弹性（Resilience）或回弹模量（Modulus of Resilience, U_r）？这不是有点反直觉吗？

这主要还是得益于它超高的屈服强度：

回弹性公式U_r=σ_y²/ 2E，即上图中两条曲线的直线段（弹性形变范围）的曲线下阴影面积，也就是那两个三角形。

曲线下三角形面积=1/2×底×高=1/2 × ε_y× σ_y_。其中 ε_y：屈服应变（屈服点对应的弹性应变）, σ_y: 屈服强度（屈服点对应的应力）

根据胡克定律，ε_y=σ_y/ E。其中 E：弹性模量。
带入面积公式：曲线下面积=1/2 × σ_y/E × σ_y= σ_y²/ 2E

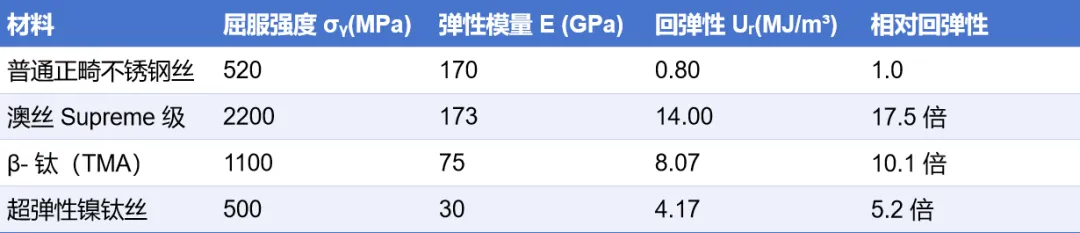

于是得到：U_r=σ_y²/ 2E。根据公式可知：回弹性U_r的单位是MJ/m³，不难理解，回弹性的内涵即为：单位体积所能存储弹性应变能（strain energy）。其数值越大，力值越持久、越稳定，越不容易 "塌"。

在澳丝出现之前，大家在寻找高回弹材料的过程中陷入了一种循环悖论：

想要轻力 → 必须用低 E 材料

低 E 材料 → σ_y 也低 → 回弹性反而差 → 力掉得快

想要高回弹 → 必须用高 E 材料，因为一般来说高E材料才可能有高σ_y

高 E 材料 → 力值太重 → 患者疼痛

Wilcock的核心策略其实非常简单粗暴：由于E值由不锈钢的原子键合方式决定，靠工艺变革几乎无法改变，因而Wilcock通过一系列独家工艺，把不锈钢丝的屈服强度 σ_y 拉到材料学的极限——从普通的 600-1200 MPa，提升到了惊人的2100 MPa 左右——从而实现了“高弹性模量+高回弹性”的材料学奇迹！

根据回弹性公式U_r=σ_y²/ 2E中，σ_y是个平方项，对回弹性的影响是指数级的；E是分母项，对回弹性的影响是线性的。也就是说，屈服强度翻倍，回弹性直接翻4倍：

本文的绝大多数内容来源于以下两篇文献：Applied_materials_engineering_for_orthodontic_wires.pdf；Structure, Composition, and Mechanical Properties of Australian Orthodontic Wires.pdf。另外也要时常拷问豆包。

现在我们知道：澳丝的“硬”，并不是指它的弹性模量高，而是指它的屈服强度高。但话说回来，澳丝的“硬度（Hardness）”的确显著高于普通不锈钢丝的。但“硬”的相应代价就是“脆”，澳丝属于典型的脆性材料。

为了将不锈钢的屈服强度大幅拉高，Wilcock采用了远超普通不锈钢正畸丝的高碳配比，澳丝碳含量为普通不锈钢正畸丝（碳＜0.20%）的近 10 倍，这是所有性能差异的基础。

除此之外，还有一些特殊工艺，比如：传统不锈钢丝采用 "冷拉 + 多次中间退火" 工艺，总变形量仅 30%-50%，目的是平衡强度与塑性；澳丝采用全程无中间退火的大变形量冷拉，总变形量 > 90%。

上述种种复杂的工艺造成以下微观事实：澳丝的微观晶格位错密度极高，相互严重缠结；再加上高碳析出物对晶格的强力钉扎作用，导致：澳丝发生晶格滑移所需的切应力极高，并且在到达屈服点之前，几乎无法发生任何晶格滑移，即没有任何微塑性变形。（这里我只是装模作样说一下，很多都是拷问豆包来的，经我个人有限校对）

澳丝的所有极端特性几乎都来源于上述几个微观事实。

这些微观事实共同造就了澳丝的超高屈服强度+尖锐清晰的屈服点这两大核心特性，进而成就了其“零应力松弛”、“零蠕变”、“抗疲劳”、“高弹性”的核心优势。

这些微观事实同时也造就了澳丝的核心缺点：极端脆性（Brittleness）。一旦应力刚好到临界值：所有位错同时被 "解锁"，中间没有任何过渡状态，没有缓冲，能量瞬间集中在晶界，直接引发断裂。换言之，澳丝的韧性（Toughness）极差，在断裂前能吸收的能量非常有限。在弯制的过程中可能会毫无预警地直接断裂。
