• 管座角焊缝超声检测面临耦合条件差、标准试块缺失等挑战，可通过设计专用对比试块与选用复合晶片探头等创新方案有效解决。

💡 核心观点：

• 针对插入式与安放式角焊缝的不同缺陷特征，需在管内/外壁选用相应的纵波或横波探头进行检测，并严格依据等效试块原理进行灵敏度校准。

• 实际应用表明，优化探头选型（如使用复合晶片）与试块设计是提升检测信噪比、保证结果可靠性的关键，但成本控制与方案普适性仍是未来改进方向。

检测挑战与通用方案

检测面耦合挑战

• 卧式容器筒体接管焊缝存在  盲区

• 探头在筒体表面无法形成  垂直耦合

• 传统方法需制作多块对比试块， 成本过高

• 该方法虽理论可行但 现场适用性差

插入式与安放式检测重点

• 插入式：危害最大为 接管外壁未融合裂纹

• 安放式：危害最大为 容器外壁裂纹

• 插入式需在管内壁用 纵波斜探头 检测

• 安放式需在容器内壁用 纵波斜探头 检测

仪器与探头选择原则

• 壁厚小于 20mm 选用纵波双晶直探头

• 壁厚大于 20mm 选用纵波单晶直探头

• 探头直径应尽量小以适应 内壁曲率

• 斜探头选择需参考 标准第九章

校准试块设计与创新

实际案例与优化方向

复合管材检测案例

• 案例为 Q345R基材+304复材 插入管

• 检测复材层下基材外壁 未融合缺陷

• 初始使用常规探头 灵敏度低、信噪比差

• 改用 复合晶片探头 后反射回波幅度显著提升

技术优化方向

• 采用 复合晶片探头 可聚焦声场，提高信噪比

• 在保证灵敏度前提下，可考虑 减小探头直径 以改善耦合

• 专用试块体积与制造成本仍有 优化空间

• 集成式探头 （直探头+双斜探头）可一次性检测多种缺陷

质量评定与适用范围

• 发现裂纹、未融合、未焊透即评为 最差级别

• 所述方法主要适用于 球形容器或封头接管

• 卧式容器筒体接管仍无法形成 有效检测面

• 管与管形成的插入式角焊缝是 当前检测难点

围绕管座角焊缝超声检测展开，介绍了不同类型容器（球形、筒形）管座角焊缝的结构特点、检测方法、探头选择、试块设计等内容，并通过案例分析探讨了检测中存在的问题及改进措施，内容如下：​

管座角焊缝结构特点与检测位置​

容器类型与接管位置​

压力容器主要分为球形和筒形，筒形又有立式和卧式之分。接管可能出现在封头或筒体部位，在封头部位会形成环形管状角焊缝，球形容器接管形式与筒形容器封头的管座角焊缝类似。​

当接管出现在筒体部位时，会形成近似环形的管子角焊缝，在时间 12 点、3 点、6 点、9 点位置可采用横波、外圆、轴向或周向方法检测，但筒体表面部分区域因曲率变化无法满足超声检测耦合条件。​

检测位置确定：对于接管在封头或球形容器上的情况，若耦合条件满足要求可进行检测；而在筒体表面部分区域，因无法满足耦合条件，实施超声检测意义不大。中国特检院专家提出的方法虽理论可行，但实际操作中检测成本过高。​

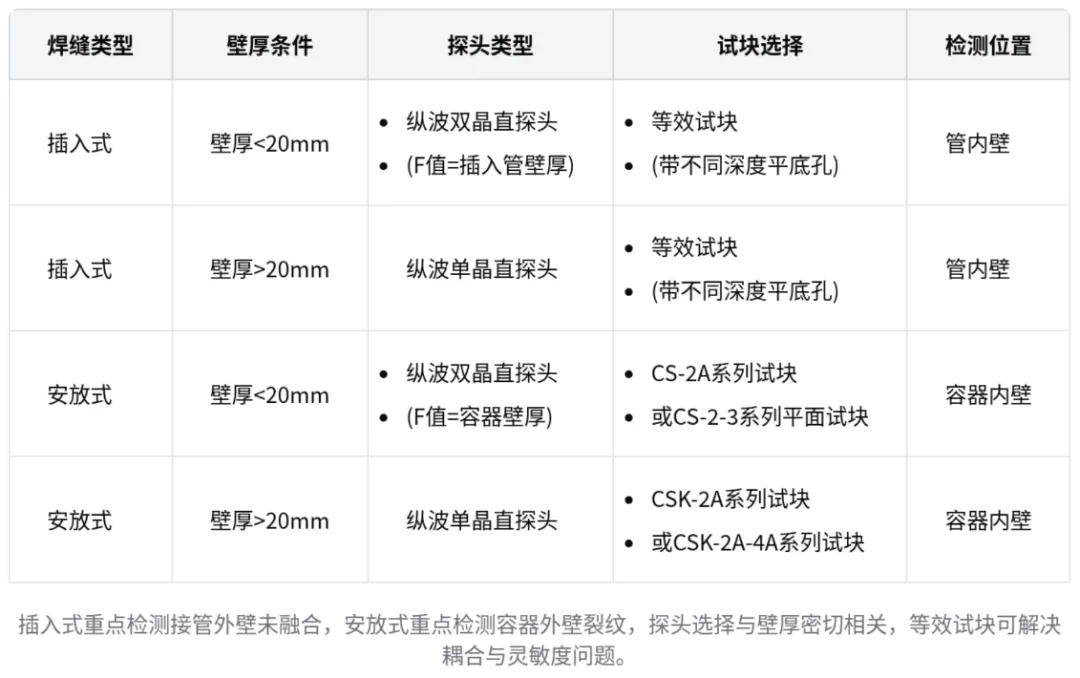

插入式与安放式管座角焊缝检测方法​

插入式管座角焊缝检测​

插入式管座角焊缝中，接管侧的接管外壁未熔合裂纹等缺陷危害最大，需用纵波斜探头在管内壁进行探伤。​

当插入管壁厚小于 20 mm 时，采用纵波双晶直探头检测，其菱形声场 F 值等于插入管壁厚；壁厚大于 20 mm 时，采用纵波单晶直探头检测。​

检测时可借助插入管的闭口实现扫描基线校准，依据等效试块原理制作对比试块确定检测灵敏度。

安放式管座角焊缝检测​

安放式管座角焊缝中，容器外壁裂纹危害较大，以纵波直探头检测为主。​

当容器壁厚小于 20 mm 时，使用四块相应厚度的尺寸进行基线校准，可采用 CSK - 2A 系列试块制作纵波双晶直探头距离波幅曲线；壁厚大于 20 mm 时，用试块相应厚度进行纵波检测和扫描基线校准，也可依据 CSK - 2A 系列试块制作距离波幅曲线。​

对于封头或球形容器的上坡口及埋藏缺陷，可采用横波斜探头检测，使用 CSK - ⅠA 试块完成扫描基线校准和探头配置前沿测试，用 CSK - 2A - 4A 系列试块制作距离波幅曲线确定检测灵敏度。​

检测试块设计与应用​

插入式管座角焊缝试块设计​

依据等效试块原理，可自行设计试块解决检测灵敏度和耦合问题。如在管内壁检测插入管外壁未熔合缺陷时，设计的试块上部与被检钢管曲率半径相同，可解决耦合误差问题，不同深度的平底孔可用于制作距离波幅曲线。​

还设计了一种专用对比试块，可覆盖不同内径，解决了插入式管座角焊缝在管内壁用纵波直探头和横波斜探头检测的相关问题，包括扫描基线校准、探头配置、前沿测试、距离波幅曲线制作等。​

安放式管座角焊缝试块应用：在管外壁探伤时，可借助 GS 试块，利用其曲率和横通孔确定检测灵敏度。​

管座角焊缝检测案例分析​

案例背景：某石化公司项目中，插入管材质为 Q345R，复材为 304，壁厚 4 mm，需检测插入管外壁未融合缺陷。学员制作的试块检测灵敏度低，因复材与基材界面反射影响探伤。​

探头改进：为学员设计复合晶片的 4FΦ14 探头，频率高于原探头，灵敏度更高。对比实验显示，复合镜片探头在检测不同厚度时反射回波幅度有差异，在近场时差异不明显，随着检测厚度增加差异逐渐显露。​

实验结论：绝大部分 Φ2 平底孔的回波显示复合晶片探头灵敏度高于常规晶片探头；始波和堆焊层造成信号覆盖范围，复合晶片探头大于常规晶片探头；为改善耦合条件，可考虑将 Φ14 探头改为 Φ12 复合晶片探头，但复合晶片探头成本较高。​

后续改进建议​

探头选择建议：建议用户选用复合材质晶片的纵波直探头，因其声场带聚焦作用，可减少异质界面产生的噪声信号，提高信噪比。​

探头与试块改进：考虑对探头和试块进行改进，如减小探头直径以改善耦合条件，优化试块设计以降低制造成本和体积。后续将开始讲解奥氏体不锈钢焊接接头的超声检测。
