一、你的记忆值多少钱？

我有个问题想先问你：你手机里的照片、微信聊天记录、游戏存档——值多少钱？

我猜你会觉得这是无价的。但说白了，这些东西本质上都储存在一小片半导体里。你刷短视频时的快乐、打游戏时的紧张、翻相册时的感慨——其实都是无数电子在硅片里跑来跑去的结果。存储器件是半导体世界中最沉默的英雄，它们不像CPU那样被拿出来当卖点，不像GPU那样被矿工和玩家疯抢，但没有它们，手机就是块会发热的砖头，电脑就是堆废铁。

存储技术的核心矛盾，跟人生差不多：快的不便宜，便宜的不快；能记住的不容易改写，容易改写的容易忘。这就像你找房子，市中心的房子小但上班方便，郊区的房子大但通勤两小时。没有完美的选择，只有最适合你的选择。

存储器件还有一个特点：它不挑事。运算器件越做越小，7纳米、5纳米、3纳米，每一步都在跟物理极限较劲；但存储器件相对”佛系”，它的进步更多体现在架构创新上——从平面到立体，从单层到多层，从一种材料到另一种材料。说白了，运算器件在跟自己较劲，存储器件在跟空间较劲。

在深入聊存储之前，我们得先从一样东西说起。它是整个数字世界的基石，没有它，后面的一切都是空谈。这东西叫CMOS。

CMOS结构示意图

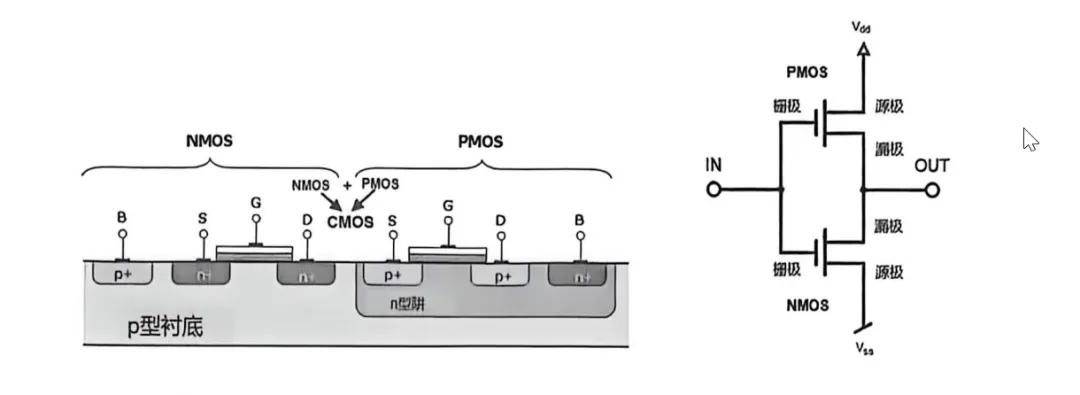

图3-45：CMOS结构——数字世界的”两口子”，一个干活一个歇着

二、CMOS：数字电路的基石

一对默契的搭档

互补式金属氧化物半导体（Complementary Metal-Oxide-Semiconductor，CMOS），名字听着唬人，其实道理很简单。它最早是1963年仙童半导体公司的Frank Wanlass发明的，核心思路就是把两种MOSFET——P型沟道的PMOS和N型沟道的NMOS——凑成一对。

为什么要凑成一对？因为它们的特性刚好互补。NMOS喜欢导通高电位，PMOS喜欢导通低电位。你输入高，NMOS开，PMOS关；你输入低，PMOS开，NMOS关。就像一对配合默契的夫妻，一个做饭一个洗碗，永远不抢活。这种互补特性是CMOS名字的由来，也是它最核心的设计哲学。

CMOS反相器的工作原理很简单。输入高电位（逻辑1）时，NMOS导通，PMOS关闭，输出端被拉低至地电位（逻辑0）。反过来，输入低电位（逻辑0）时，PMOS导通，NMOS关闭，输出端被拉高至高电位（逻辑1）。说白了，你给它1，它给你0；你给它0，它给你1。听起来像是抬杠，但这就是数字电路的基础。所有的逻辑运算——与、或、非——本质上都是这种反相操作的组合。

为什么CMOS这么省电？

CMOS最大的优点是功耗极低。因为在任何时刻，PMOS和NMOS只有一个在导通，不会形成从电源到地的直流路径。静态功耗几乎为零。就像两口子不会同时开两台空调——一台开着，另一台就歇着，所以电费省下来了。

这个特性在手机时代变得尤为重要。你的手机要是用别的技术造，电池可能两小时就见底了。但有了CMOS，手机才能撑一整天。想想你手机里有几十亿个晶体管，如果每个都持续耗电，那画面太美我不敢看。CMOS的存在，让大规模集成电路成为了现实。

CMOS的三大应用

CMOS的应用范围极广，可以归纳为三大领域：

第一，数字逻辑电路。CPU、GPU、数字信号处理器（DSP）、FPGA——这些你耳熟能详的芯片，核心都是CMOS。它高效能、低功耗的特性，让它成为了数字世界的默认选项。你在电脑上打的每一个字、看的每一帧画面，背后都是CMOS在默默工作。

第二，图像传感器。你手机拍照用的CMOS图像传感器（CIS），就是把光信号转换成电信号的器件。与传统的CCD传感器相比，CMOS传感器功耗更低、集成度更高，还能直接在芯片上做信号处理。现在市面上的手机，摄像头里基本全是CMOS。你拍的美食照片、自拍、夜景，都是它的功劳。

早期的图像传感器主要是CCD（电荷耦合器件），但CCD有个毛病：功耗高、读出速度慢、成本高。CMOS图像传感器的出现改变了这一切。每个像素单元内部都集成了光电二极管、转移门和源跟随器，像素能够独立完成信号放大与处理。现代手机CMOS可以通过同时读取多行像素数据，在毫秒级时间内完成整帧图像的捕捉，帧率轻松突破120 fps。

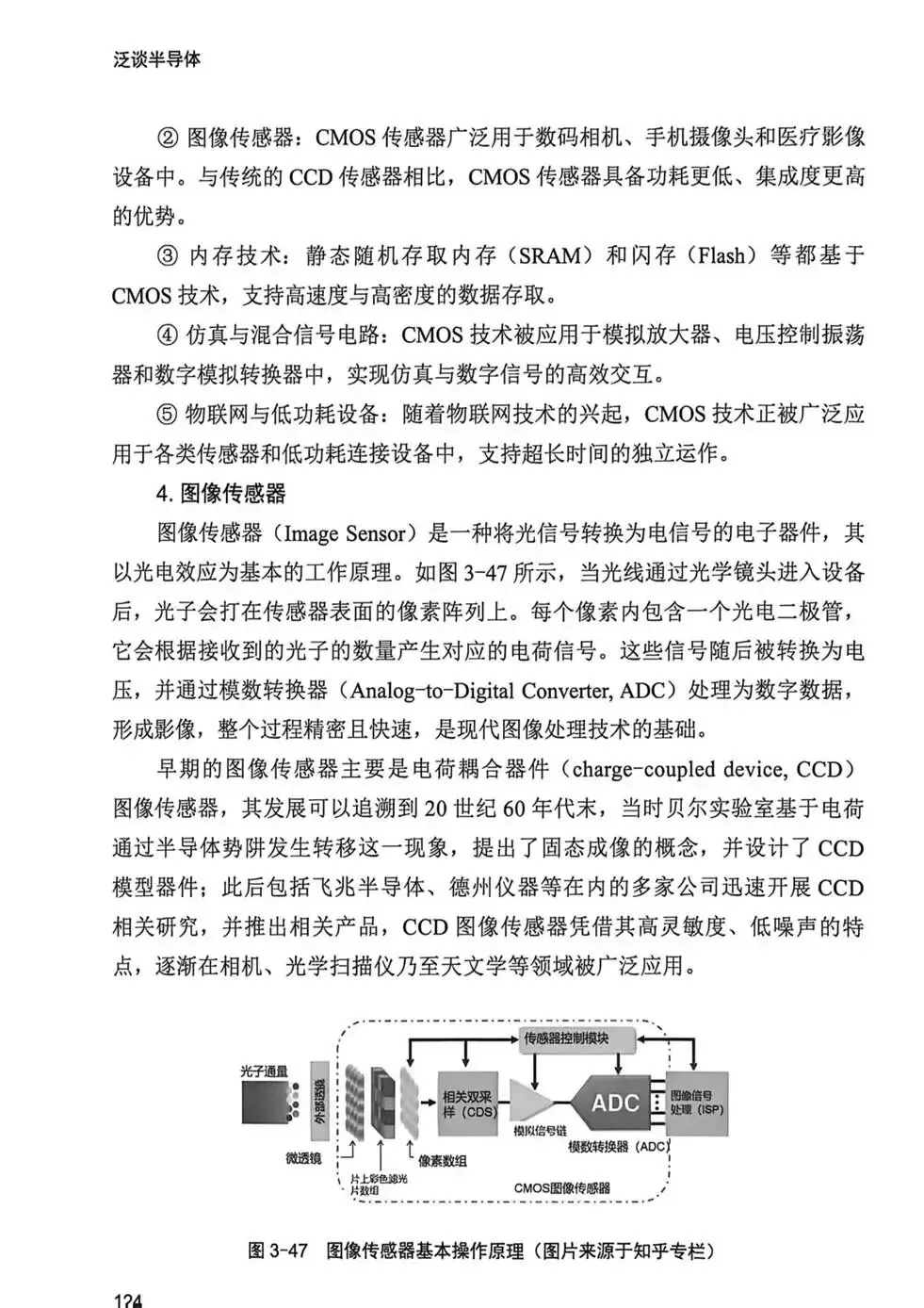

CMOS图像传感器

图3-47：CMOS图像传感器——你手机里的每一张照片，都靠它把光变成电信号

第三，存储单元。后面要讲的SRAM和Flash，底层都是CMOS技术。可以说，没有CMOS，就没有现代存储。

CMOS图像传感器像素单元

图3-48：CMOS图像传感器像素单元——每个像素都是一个独立的小工作站

CMOS的妙处在于它的”互补”哲学。一个干活一个歇着，不争不抢，所以不费电。这种关系，说实话，比很多现实中的合作关系都和谐。它是半导体行业最伟大的发明之一，低调、务实、无处不在。

三、DRAM：易失性存储的主力军

一个电容器的故事

动态随机存取存储器（Dynamic Random Access Memory，DRAM）是当今电子设备中最主流的内存。你的手机、电脑、服务器里都有它。DRAM的原理其实很好理解：一个晶体管加一个电容器，就能存1个bit。电容器充电就是1，放电就是0。就这么简单。

但问题来了——电容器会漏电。

你可以把电容器想象成一个有裂缝的水桶，你往里灌满水（代表1），但水会慢慢漏掉。如果没人管，过一会儿水桶就空了（变成0）。所以DRAM需要定期”刷新”——每隔几毫秒就把电容器重新充一遍电。这就是为什么它叫”动态”的：数据不是静止的，是在不断被挽救的。

DRAM阵列结构

图3-48：DRAM阵列结构——无数个小水桶排成阵列，每个都存着0或1

DRAM的这个特性，让它很像人的短期记忆。你现在脑子里想着的事，就是DRAM——活跃、随时能被调用，但一断电就忘了。而且它还健忘，每隔几秒就得有人提醒它”你刚才记的是1不是0”。这种”refresh”操作以毫秒为单位自动进行，速度快到你根本察觉不到。

为什么DRAM这么便宜？

DRAM有个巨大的优势：存储密度高、成本低。每个存储单元只需要一个晶体管和一个电容器，结构非常简单。同样面积的芯片上，DRAM能塞下的存储单元比SRAM多得多。这就好比筒子楼——房间小、条件一般，但能住很多人。

DRAM的核心特性之一就是高存储密度。由于存储单元结构简单，DRAM能够在单一芯片上容纳海量的存储单元，从而实现大容量的数据存储。这使得DRAM成本低廉，能以经济实惠的方式支撑现代应用对高容量内存的需求。不过与SRAM相比，DRAM的速度稍慢，主要是因为需要刷新和充放电操作。

美光科技DDR5产品

图3-49：美光DDR5内存条——从DDR到DDR5，每一代都在提速

DDR技术的进化

为了让DRAM更快，业界发明了双倍数据速率（Double Data Rate，DDR）技术。从最早的DDR到现在的DDR5，每一代都在提升速度、降低功耗。DDR5不仅提供了更高的数据传输速率，还通过降低功耗和改进架构来增强效率，特别适合高性能计算和大规模数据处理场景。

你买电脑时看到的”DDR4 3200MHz”或者”DDR5 5600MHz”，说的就是这种内存的规格。数字越大，速度越快，价格也越高。

DRAM在哪里工作？

DRAM的应用无处不在。你的手机里有4GB、8GB、16GB的”运行内存”，那就是DRAM。电脑里的内存条也是DRAM。服务器和数据中心处理海量数据，背后是成排的DRAM芯片在支撑。现在训练AI模型需要海量内存，一块高端GPU配几十GB的DRAM是家常便饭。

但DRAM有个致命弱点：它是易失性内存，一旦断电，数据完全丢失。所以你不能把重要文件只存在内存里——关机那一刻，一切都烟消云散。此外，随着存储密度进一步提高，控制功耗和热量散布也成为技术挑战。你电脑里的内存条用久了会发热，就是这个原因。

尽管如此，DRAM在现代计算技术中依然不可或缺。它的发展历程反映了整个半导体行业的进步——更高、更快、更强、更省电。

四、SRAM：速度与容量的权衡

六晶体管的固执

静态随机存取存储器（Static Random Access Memory，SRAM）是另一种常见的存储器。它和DRAM最大的区别是：SRAM不需要刷新。

SRAM用6个晶体管组成一个触发器（Flip-Flop）来存1bit数据。结构比DRAM复杂得多，但好处是只要不断电，数据就不会丢。它不需要像DRAM那样每隔几毫秒重新充电，所以叫”静态”的。

SRAM和DRAM的关系，就像办公桌和仓库。SRAM是办公桌——伸手就能拿到文件，但地方小；DRAM是仓库——能堆很多东西，但得走几步才能拿到。这个比喻虽然粗俗，但意思到了。

为什么CPU里要同时有SRAM和DRAM？

现代计算机采用多级存储架构。CPU内部有L1、L2、L3三级缓存（Cache），这些都是SRAM。L1缓存最快，容量最小，通常只有几十KB；L3缓存相对慢一些，但容量可以达到几十MB。主存（内存）则是DRAM，容量从几GB到几百GB不等。

这种设计的逻辑很直白：CPU最需要的数据放在最近的SRAM里，次要的放在DRAM里，长期存的就放到硬盘里。好记性不如烂笔头，但烂笔头得翻本子。如果CPU每次都去DRAM里找数据，那大部分时间就浪费在等待上了。有了SRAM缓存，CPU可以把最常用的数据”暂存”在身边，效率提升不是一星半点。

SRAM的问题在于密度低、成本高。同样面积的芯片，SRAM能存的数据比DRAM少得多——毕竟一个bit要6个晶体管，而DRAM只要1个晶体管加1个电容器。所以SRAM只适合当”工作台”，不适合当”仓库”。

SRAM的应用场景主要是对速度要求极高的领域：CPU缓存、网络路由器的高速缓冲区、某些嵌入式系统的存储等。它需要高速存取，但又不需要太大的容量。说白了，SRAM是个”小而美”的选手，干不了粗活，但细活出类拔萃。

五、NAND Flash：从2D到3D的存储革命

断电也不怕的”硬盘”

NAND Flash是一种非易失性存储——断电之后数据不会丢失。你的固态硬盘（SSD）、手机存储、U盘、存储卡，里面基本都是NAND Flash。

NAND Flash的工作原理基于浮置栅极晶体管（Floating Gate Transistor）。这种晶体管里有个被绝缘层包围的”浮置栅极”，电子进去之后就很难跑出来。有电子代表0，没电子代表1（或者反过来），反正就是两种状态。因为浮置栅极被绝缘层包着，电子不会自己跑掉，所以断电了数据还在。这就像你把东西锁进了保险箱，断了电保险箱也不会自己打开。

NAND Flash浮栅结构

图3-50：NAND Flash浮栅结构——电子被困在里面，断电也跑不掉

NAND vs NOR

Flash存储器分为两种架构：NAND和NOR。NAND适合大容量存储，数据串行读取，密度高、成本低；NOR适合代码执行，支持随机读取、低延迟，但密度低、成本高。

你可以把NAND理解成大型超市——东西多、便宜，但你得按货架顺序找；NOR理解成便利店——东西少、贵，但你要什么立刻就能拿到。你手机里的存储是NAND，因为它要存大量数据；早期手机里的代码存储用NOR，因为启动时需要快速读取。

SLC、MLC、TLC、QLC：越多越好吗？

NAND Flash按每个单元存储的位数分为几种：

•SLC（单层单元）：每个单元存1bit，速度快、寿命长（约10万次擦写），但贵

•MLC（多层单元）：每个单元存2bit，性能和成本居中（约1万次擦写）

•TLC（三层单元）：每个单元存3bit，容量大、便宜，但寿命较短（约3千次擦写）

•QLC（四层单元）：每个单元存4bit，容量最大、最便宜，但速度和寿命都受影响（约1千次擦写）

你可以把SLC想象成单人宿舍，条件好但住的人少；QLC就是八人间上下铺，住的人多但条件一般。市面上消费级的SSD大多用TLC，企业级高端产品用MLC或SLC。这里有个trade-off：每个单元存的位数越多，成本越低，但速度和寿命也越低。这就是存储领域的”一分钱一分货”。

从平房到摩天大楼

NAND Flash历史上最重要的一次变革，是从2D转向3D。

早期的NAND Flash是平面的（2D NAND），所有存储单元都铺在一层硅片上。但芯片面积就那么大，你能铺多少？到了物理极限怎么办？工程师们想尽了办法缩小单元尺寸，但终究有个极限——光刻技术再先进，也挡不住物理规律的约束。

答案是：往上盖。

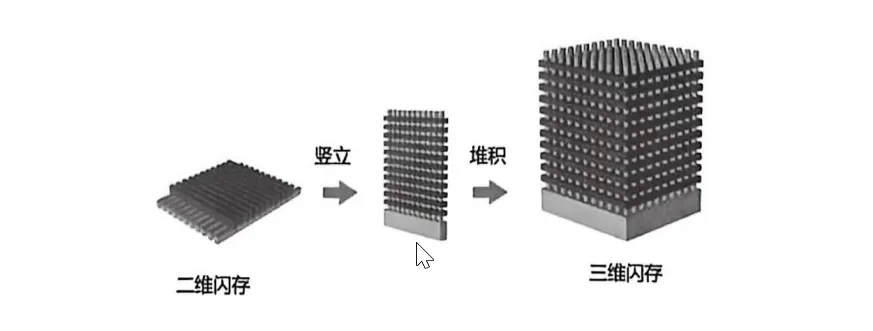

3D NAND堆叠结构

图3-51：3D NAND——从平面铺开到立体堆叠，存储密度呈几何级增长

3D NAND把存储单元一层一层堆叠起来，就像从平房升级成了高层公寓。2012年左右，三星率先推出了3D NAND产品，开启了存储行业的新纪元。现在三星能做到290层，铠侠做到了332层，SK海力士有321层，长江存储也有294层。在一块指甲盖大小的芯片上盖一栋300多层的大楼，每层楼都住满了数据。这个技术让NAND Flash的存储密度实现了质的飞跃。

3D NAND还克服了2D NAND在缩小工艺时遇到的物理限制，显著提高了可靠性和效率。堆叠层数越多，每个bit的成本就越低。这就是为什么SSD的价格在过去十年里持续下降——你花同样的钱，能买到越来越大的容量。在堆叠层数上，各家厂商你追我赶。2025年2月，日本铠侠采用CBA双晶圆键合技术，第10代BiCS 3D NAND闪存层数达到332层，超过了SK海力士的321层、长江存储的294层、三星的290层与美光的276层。长江存储作为后起之秀，深耕研发，Xtacking晶栈架构技术同步迭代，前景可期。

NAND Flash的江湖地位

NAND Flash已经深刻改变了存储行业。SSD正在逐步替代传统机械硬盘，速度快、体积小、不怕震动。你的手机存储（UFS/eMMC）也是NAND Flash——从最早的16GB到现在的512GB甚至1TB，手机能装的东西越来越多。数据中心里的企业级SSD，性能比机械硬盘高出几个数量级，功耗还更低。

但NAND Flash也有弱点。写入次数有限——每个存储单元能承受的擦写次数从几千到十万次不等。QLC最少，SLC最多。另外必须先擦除才能写入，操作比内存复杂。存储数据时，必须先擦除整个存储块才能写入新数据，这导致了所谓的”擦写循环”。超过一定次数后，存储单元可能会磨损，导致数据丢失或性能下降。

不过瑕不掩瑜。NAND Flash是现代存储技术的基石，没有它，移动设备不可能这么轻便，数据中心不可能这么高效，数字生活也不可能这么丰富。

六、磁性存储：从硬盘到MRAM

用磁铁写日记

磁存储是最”老派”的存储方式，但老派不代表过时。事实上，磁存储至今仍在数据中心里占据重要地位，而且正在经历一场技术复兴。

磁存储的本质很简单：用磁性材料中微小磁畴的方向来存数据。磁畴朝一个方向代表1，朝另一个方向代表0。读取的时候，传感器感应磁畴方向的变化，就能知道存的是什么。这个原理一百多年前就被发现了，但真正用于数据存储是近几十年的事。

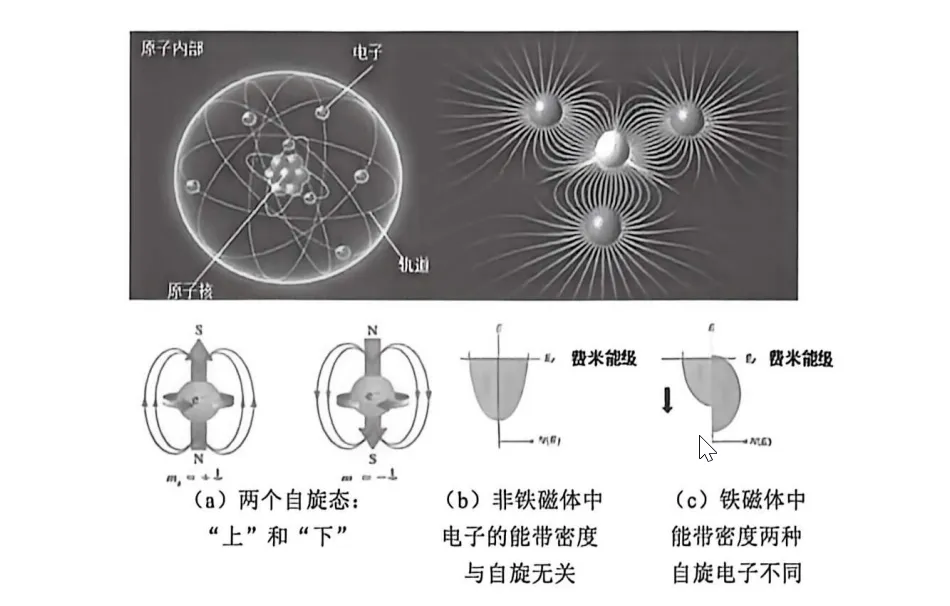

磁性存储原理

图3-52：电子自旋——磁性的本质，0和1的来源

这里要先说两个概念：硬磁材料和软磁材料。

软磁材料容易被磁化，也容易退磁。你把磁铁拿开，它的磁性就减弱了。硬磁材料正好相反——一旦被磁化，磁性很难消退。你家门框上贴的那种冰箱贴是软磁，吸得住但磁力不强；你小时候玩的条形磁铁是硬磁，放多久都有磁性。

磁存储用的材料五花八门。早期的铁氧体，后来的钕铁硼（NdFeB）、钐钴（SmCo）这些稀土合金，都是磁存储的常客。还有铁铂合金（FePt）这种高性能磁性材料，被涂在硬盘盘片上，能实现高密度数据存储。铁氧体具有较高的电阻率和低涡流损耗，适合高频应用。钕铁硼和钐钴则是现代高性能磁性材料的代表，具有超高的磁性能和热稳定性。

硬盘：转动的记忆

硬盘驱动器（Hard Disk Drive，HDD）是最传统也最广泛使用的磁存储设备。它的核心部件包括旋转的磁盘盘片、读写磁头和伺服系统。盘片高速旋转（通常每分钟5400转或7200转，服务器级别的能达到15000转），磁头在盘片上方悬浮，读写数据。

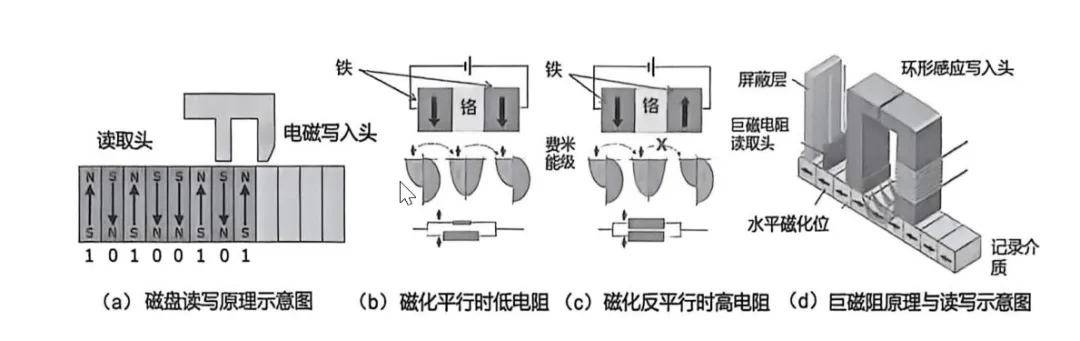

硬盘与巨磁阻效应

图3-53/3-54：硬盘读写原理与巨磁阻效应——让硬盘从房间大小变成了手掌大小

硬盘有个好处：容量大、成本低。你可以花几百块钱买到好几TB的机械硬盘。但它也有明显的缺点：速度慢（跟SSD没法比）、怕震动、功耗高。盘片转起来嗡嗡响，听着像台小发动机。硬盘读写依赖机械部件，这就决定了它的速度上限——磁头再快，也得等盘片转到正确位置。

为了提升硬盘性能，业界发展出了垂直磁记录（PMR）、热辅助磁记录（HAMR）和微波辅助磁记录（MAMR）等技术。PMR让磁畴排列垂直于盘片表面，显著提高了存储密度。HAMR通过在写入时加热磁性介质以降低矫顽力，实现更高密度。但这些改进属于”挤牙膏”式的优化，硬盘的物理极限已经不远了。就像内燃机汽车，你可以不断改良发动机，但终究比不上电动车的简洁和高效。

巨磁阻效应：一项改变世界的发现

1988年，法国科学家费尔和德国科学家格林贝格尔各自独立发现了一个奇妙的现象：非常弱小的磁性变化就能导致磁性材料发生非常显著的电阻变化。这个现象被称为巨磁阻效应（Giant Magneto Resistance，GMR）。

这个发现有什么了不起？它让硬盘磁头变得极其灵敏，能够清晰读出较弱的磁信号，并转换成清晰的电流变化。正是借助了巨磁阻效应，人们才能制造出小型大容量硬盘。1997年，全球首个基于巨磁阻效应的读写磁头问世，引发了硬盘的”大容量、小型化”革命。

2007年，阿尔贝·费尔和彼得·格林贝格尔因为这项发现共同获得诺贝尔物理学奖。有时候，一项基础科学的突破，要花近二十年才能完全展现出它的价值。但等到它展现出来的时候，整个世界都已经不一样了。

MRAM：磁存储的新生

磁性随机存取存储器（Magnetoresistive RAM，MRAM）是磁存储领域的新星。它的核心技术是磁隧道结（Magnetic Tunnel Junction，MTJ）——两个磁性层之间夹着一个薄薄的绝缘层。

MRAM的原理基于隧穿磁阻（Tunnel Magneto Resistance，TMR）效应。两个磁性层的磁化方向相同时，电阻低；方向相反时，电阻高。通过检测电阻的变化，就能读出存的是0还是1。写数据的时候，改变其中一个磁性层的磁化方向就行。

MRAM利用的是量子力学里的量子隧穿效应。电子有一定的概率直接穿过绝缘层这个”障碍”，哪怕按经典力学的理解，它们的能量不足以翻越这个障碍。这就像是武侠片里的穿墙术——听起来玄乎，但在微观世界里是真实存在的。中间层是绝缘膜，不能导电，但电子就是能”穿墙”过去。障碍物越薄，隧穿效应越明显。MRAM中的绝缘层厚度只有几个纳米，所以隧穿效应非常显著。

MRAM结构

图3-55：MRAM结构——磁隧道结是核心，量子隧穿是灵魂

MRAM与传统存储技术相比，具有写入速度快、能耗低、耐久性高的优势。随着自旋转移力矩（Spin Transfer Torque，STT）技术的成熟，STT-MRAM成为商业化发展的重要方向，被广泛应用于嵌入式系统和工业控制领域。

不过MRAM目前还在成长期，成本高、密度还不够大。但它代表了一种可能性：也许有一天，我们能用一种存储器同时替代SRAM、DRAM和Flash。这种”通用存储器”如果真的实现了，将是存储技术的一次革命。

磁带：被低估的老将

磁带存储听起来像上世纪的东西，但它至今仍在数据中心里扮演着重要角色。现代磁带使用高性能铁氧体或钡铁氧体作为磁性介质，存储密度和数据可靠性都有了显著提升。

磁带最大的优势是成本低、寿命长。它在云存储和超大规模数据中心中被用于”冷数据”的备份——那些不经常访问但需要长期保存的数据。你存在云盘里的照片、视频，大部分最后都躺在了磁带上。尽管硬盘和固态存储已成为主流，磁带存储仍然在长久存档和大规模数据备份领域占据重要地位。

磁带这东西，看着有点low，但数据中心离不开它。有时候，最便宜、最朴素的方案反而是最可靠的。就像老式的记账本，翻阅起来麻烦，但里面的记录清清楚楚，几十年不会坏。

磁存储的未来

磁存储技术并没有止步不前。自旋电子学（Spintronics）正在成为研究热点——它通过控制电子的自旋而非电荷来传输信息，理论上能实现更快、更高效的存储设备。

同时，三维磁存储、光全息存储等新技术也在探索中。它们不仅追求更高的存储密度，还力图实现数据存储与处理的一体化。纳米技术和人工智能的发展，也为磁性材料的优化提供了全新手段。未来的磁性材料将更加智能化、多功能化。

量子计算的兴起使得新型磁性材料的探索成为热点，例如自旋电子学材料和拓扑绝缘体等。从铁氧体到稀土合金，从传统硬盘到新型MRAM，磁存储技术在材料、工艺和应用领域不断突破。

磁存储的故事告诉我们：老技术未必会被淘汰，关键是能不能找到新场景、用上新材料、解决新问题。有时候，一条路走不通了，换条路走，风景更好。

七、存储的艺术——记住与遗忘的哲学

聊到这里，我们不妨回头想想：存储到底是什么？

DRAM会忘——它需要电，需要刷新，一断电就什么都没有。SRAM贵——它占地方，成本高，只能当”工作台”。NAND Flash慢——写多了会磨损，而且必须先擦再写。MRAM还在成长——有潜力，但还不够成熟。硬盘老旧——转动的机械部件终究会被时代抛下。磁带朴素——它不快，也不酷，但可靠得令人安心。

没有完美的存储技术，只有最适合场景的存储方案。

这就像人生。有些东西你需要立刻记住，但允许遗忘——那是DRAM；有些东西你要长期珍藏，经得起时间的磨损——那是NAND Flash；还有些东西，你把它交给最朴素、最可靠的方式保管，反而最安心——那是磁带。

存储的本质，是在”记住”和”遗忘”之间寻找平衡。半导体工程师们几十年来做的，就是不断优化这个平衡——让该记住的记得更久，让该遗忘的忘得更体面，让读写的速度更快，让存储的成本更低。

写在最后

存储器件是半导体世界中最沉默的英雄。它们不抢风头，不刷存在感，但你手机里的每一张照片、电脑里的每一个文件、云盘里的每一份备份，都依赖它们。

从CMOS到DRAM，从SRAM到NAND Flash，从硬盘到MRAM——每一种存储技术都在速度、容量、成本和持久性之间做着精妙的取舍。它们共同构成了我们数字记忆的基石。

“泛谈半导体”系列的文章，到这里已经把器件篇讲完了。上半篇聊了晶体管、二极管、功率器件，下半篇聊了存储。下一章，我们将把目光投向更广阔的领域——聊聊半导体工艺，看看这些神奇的器件是怎么从沙子变成芯片的。

敬请期待。
